Karl Günter Wirths GmbH - Fachhändler für gebrauchte Maschinen

Maschinen-Liste:

CNC Drehmaschine

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-203437 · CNC Drehmaschine

Wirths - NEU / NEW - - 2023 - Siemens

Technische Details

Drehdurchmesser 600- 2000 mm︱Drehlänge 2000- 15000 mm︱Steuerung Siemens ︱

Wir bieten neue CNC Drehmaschinen als Flachbettdrehmaschinen an, mit und ohne angetriebene Werkzeugpositionen. Der Drehdurchmesser liegt bei 600 bis 2000 mm und die Drehlängen von 2 bis 15 m. Bei Interesse senden Sie uns bitte Ihre Anfrage.

Drehdurchmesser 600- 2000 mm

Drehlänge 2000- 15000 mm

Steuerung Siemens

Beschreibung :

Wir bieten neue CNC Drehmaschinen als Flachbettdrehmaschinen an, mit und ohne
angetriebene Werkzeugpositionen. Der Drehdurchmesser liegt bei 600 bis 2000 mm
und die Drehlängen von 2 bis 15 m. Bei Interesse senden Sie uns bitte Ihre
Anfrage.

Datenblatt

gebrauchte CNC Drehmaschine GILDEMEISTER CTX 310 V3

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-203439 · CNC Drehmaschine

GILDEMEISTER - CTX 310 V3 - - 2008 - HH PLUS iT

Technische Details

Drehdurchmesser 0260 mm︱Drehlänge 580 mm︱Steuerung HH PLUS iT ︱Spitzenhöhe 190 mm︱Drehdurchmesser über Bett 500 mm︱Drehdurchmesser über dem Planschlitten 365 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel max. 4.000 min/-1︱Antriebsleistung - Hauptspindel 10 / 7,5 kW︱Max. Drehmoment 115 / 86 Nm︱Spindeldurchmesser im vord. Lager 100 mm︱Spindelbohrung 68,5 mm︱nutzbarer Stangendurchmesser 52 mm︱Futterdurchmesser 210 mm︱Verfahrwege: ︱Verfahrweg - x 185 mm︱Verfahrweg - z 580 mm︱Werkzeugrevolver: ︱Anzahl der Werkzeugplätze 12 pos.︱Werkzeugaufnahme VDI 30 ︱

CNC - Drehmaschine mit Stangenlader IEMCA und mit Heidenhain Plus iT Steuerung. Maschine ist mit C- Achse und angetriebenen Werkzeugen.

Drehdurchmesser 0260 mm

Drehlänge 580 mm

Steuerung HH PLUS iT

Spitzenhöhe 190 mm

Drehdurchmesser über Bett 500 mm

Drehdurchmesser über dem Plansc. 365 mm

Drehzahlbereich - Hauptspindel max. 4.000 min/-1

Antriebsleistung - Hauptspindel 10 / 7,5 kW

Max. Drehmoment 115 / 86 Nm

Spindeldurchmesser im vord. Lage. 100 mm

Spindelbohrung 68,5 mm

nutzbarer Stangendurchmesser 52 mm

Futterdurchmesser 210 mm

Verfahrweg - x 185 mm

Verfahrweg - z 580 mm

Anzahl der Werkzeugplätze 12 pos.

Werkzeugaufnahme VDI 30

Beschreibung :

CNC - Drehmaschine mit Stangenlader IEMCA und mit Heidenhain Plus iT Steuerung.
Maschine ist mit C- Achse und angetriebenen Werkzeugen.

Datenblatt

gebrauchte CNC Drehmaschine GILDEMEISTER CTX 210 V3

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-203440 · CNC Drehmaschine

GILDEMEISTER - CTX 210 V3 - - 2007 - HH PLUS iT

Technische Details

Drehdurchmesser 0210 mm︱Drehlänge 350 mm︱Steuerung HH PLUS iT ︱Spitzenhöhe 190 mm︱Drehdurchmesser über Bett 400 mm︱Drehdurchmesser über dem Planschlitten 290 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel max. 4.000 min/-1︱Antriebsleistung - Hauptspindel 10 / 7,5 kW︱Max. Drehmoment 115 / 86 Nm︱Spindeldurchmesser im vord. Lager 100 mm︱Spindelbohrung 52 mm︱nutzbarer Stangendurchmesser 45 mm︱Futterdurchmesser 180 mm︱Verfahrwege: ︱Verfahrweg - x 160 mm︱Verfahrweg - z 339 mm︱Werkzeugrevolver: ︱Anzahl der Werkzeugplätze 12 pos.︱Werkzeugaufnahme VDI 30 ︱

CNC - Drehmaschine mit Stangenlader IEMCA und mit Heidenhain Plus iT Steuerung. Maschine ist mit C- Achse und angetriebenen Werkzeugen.

Drehdurchmesser 0210 mm

Drehlänge 350 mm

Steuerung HH PLUS iT

Spitzenhöhe 190 mm

Drehdurchmesser über Bett 400 mm

Drehdurchmesser über dem Plansc. 290 mm

Drehzahlbereich - Hauptspindel max. 4.000 min/-1

Antriebsleistung - Hauptspindel 10 / 7,5 kW

Max. Drehmoment 115 / 86 Nm

Spindeldurchmesser im vord. Lage. 100 mm

Spindelbohrung 52 mm

nutzbarer Stangendurchmesser 45 mm

Futterdurchmesser 180 mm

Verfahrweg - x 160 mm

Verfahrweg - z 339 mm

Anzahl der Werkzeugplätze 12 pos.

Werkzeugaufnahme VDI 30

Beschreibung :

CNC - Drehmaschine mit Stangenlader IEMCA und mit Heidenhain Plus iT Steuerung.
Maschine ist mit C- Achse und angetriebenen Werkzeugen.

Datenblatt

gebrauchte CNC Drehmaschine DMTG DALIAN MACHINE TOOL GROUP CKE 6180Z

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-203438 · CNC Drehmaschine

DMTG DALIAN MACHINE TOOL GROUP - CKE 6180Z - - 2007 - Fagor

Technische Details

Drehdurchmesser über Bett 0800 mm︱Drehlänge 2000 mm︱Steuerung Fagor ︱Drehdurchmesser über Bettschlitten 490 mm︱Spindeldrehzahlen - stufenlos 40- 1000 U/min︱Spindelbohrung 100 mm︱Vorschubbereich x - Richtung 0- 4000 mm/min︱Vorschubereich z-Richtung 0- 8000 mm/min︱Betriebsspannung 400 V︱Anschlußleistung 19 KW︱Planschlittenweg 420 mm︱Längsweg 1835 mm︱Raumbedarf ca. 4,51 x 2 x 1,8 m︱

Flachbettmaschine mit 4 fach Revolver, Futter und Fagor CNC Steuerung. Preis gilt für die Maschine ohne Reitstock. Mit Reitstock + 4000,- Euro.

Drehdurchmesser über Bett 0800 mm

Drehlänge 2000 mm

Steuerung Fagor

Drehdurchmesser über Bettschlit. 490 mm

Spindeldrehzahlen - stufenlos 40- 1000 U/min

Spindelbohrung 100 mm

Vorschubbereich x - Richtung 0- 4000 mm/min

Vorschubereich z-Richtung 0- 8000 mm/min

Betriebsspannung 400 V

Anschlußleistung 19 KW

Planschlittenweg 420 mm

Längsweg 1835 mm

Raumbedarf ca. 4,51 x 2 x 1,8 m

Beschreibung :

Flachbettmaschine mit 4 fach Revolver, Futter und Fagor CNC Steuerung.
Preis gilt für die Maschine ohne Reitstock. Mit Reitstock + 4000,- Euro.

Datenblatt

Drehmaschine - zyklengesteuert

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-203436 · Drehmaschine - zyklengesteuert

WAGNER - WDE 500 - - 2007 - 802 C

Technische Details

Drehdurchmesser 0500 mm︱Drehlänge 1500 mm︱Steuerung 802 C ︱Drehdurchmesser über dem Planschlitten 280 mm︱Spindelbohrung 82 mm︱Spindeldrehzahlen 20- 3000 U/min︱Vorschübe - längs 0- 5000 mm/min︱Vorschübe - plan 0- 5000 min︱Eilgang längs 5 m/min︱Eilgang plan 5 m/min︱Hauptmotor 7,5 kW︱Verfahrweg - z 1435 mm︱Verfahrweg - x 295 mm︱Pinolenhub 150 mm︱Bettbreite 350 mm︱Maschinengewicht ca. 3 t︱Raumbedarf ca. 3,23 x 1,47 x 1,73 m︱

Zyklen Steuerung Fabr. Siemens 802 C.

Drehdurchmesser 0500 mm

Drehlänge 1500 mm

Steuerung 802 C

Drehdurchmesser über dem Plansc. 280 mm

Spindelbohrung 82 mm

Spindeldrehzahlen 20- 3000 U/min

Vorschübe - längs 0- 5000 mm/min

Vorschübe - plan 0- 5000 min

Eilgang längs 5 m/min

Eilgang plan 5 m/min

Hauptmotor 7,5 kW

Verfahrweg - z 1435 mm

Verfahrweg - x 295 mm

Pinolenhub 150 mm

Bettbreite 350 mm

Maschinengewicht ca. 3 t

Raumbedarf ca. 3,23 x 1,47 x 1,73 m

Beschreibung :

Zyklen Steuerung Fabr. Siemens 802 C.

Datenblatt

Karusselldrehmaschine - Doppelständer

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

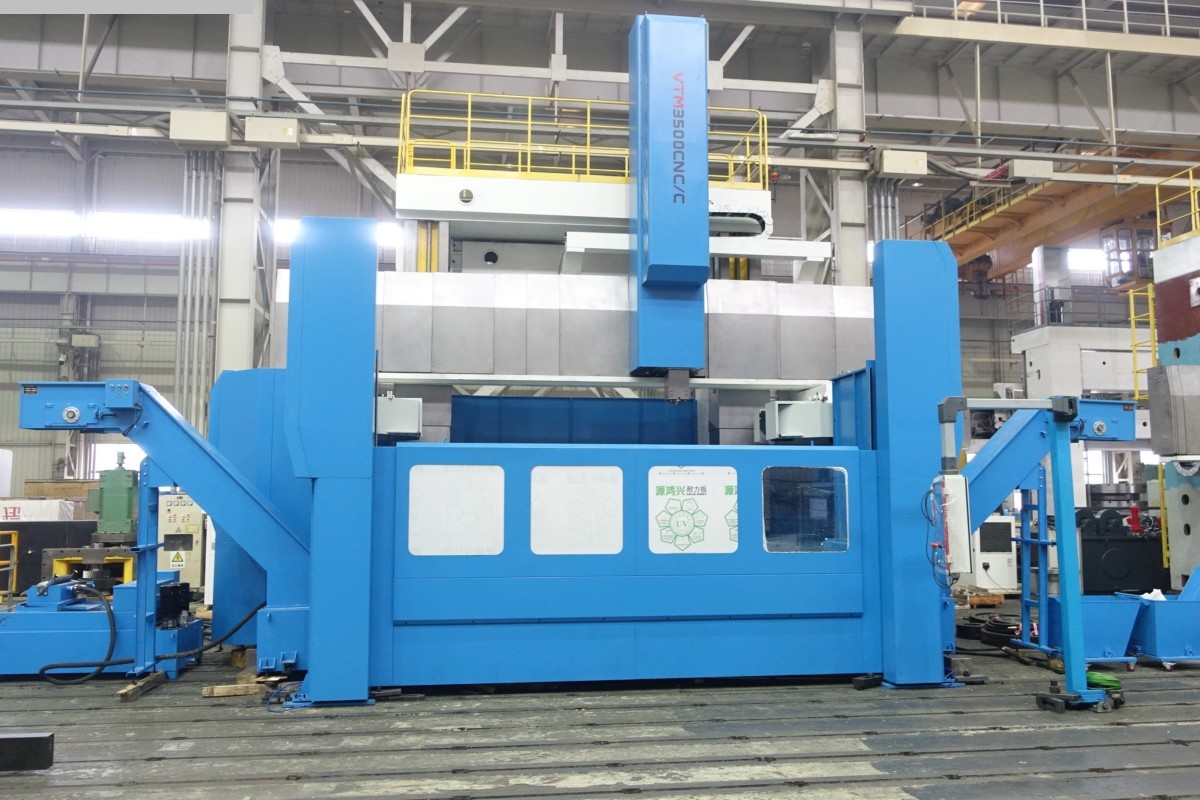

#1041-40107 · Karusselldrehmaschine - Doppelständer

WIRTHS - NEU / NEW - - 2023 - Siemens/Fanuc

Technische Details

Planscheibendurchmesser 2000- 12000 mm︱Umlaufdurchmesser 2500- 15000 mm︱Drehhöhe 1600- 7000 mm︱Steuerung Siemens/Fanuc ︱

Wir bieten neue CNC Karusselldrehmaschinen an, mit und ohne angetriebene Werkzeuge. Der Drehdurchmesser liegt bei 1,4 bis 15 m. Bei Interesse senden Sie uns bitte Ihre Anfrage.

Planscheibendurchmesser 2000- 12000 mm

Umlaufdurchmesser 2500- 15000 mm

Drehhöhe 1600- 7000 mm

Steuerung Siemens/Fanuc

Beschreibung :

Wir bieten neue CNC Karusselldrehmaschinen an, mit und ohne angetriebene
Werkzeuge. Der Drehdurchmesser liegt bei 1,4 bis 15 m. Bei Interesse senden Sie
uns bitte Ihre Anfrage.

Datenblatt

Karusselldrehmaschine - Einständer

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-40106 · Karusselldrehmaschine - Einständer

WIRTHS - NEU / NEW - - 2023 - Siemens/Fanuc

Technische Details

Planscheibendurchmesser 1200- 2000 mm︱Umlaufdurchmesser 1400- 2500 mm︱Drehhöhe 1000- 2000 mm︱Steuerung Siemens/Fanuc ︱

Wir bieten neue CNC Karusselldrehmaschinen an, mit und ohne angetriebene Werkzeuge. Der Drehdurchmesser liegt bei 1,4 bis 2,5 m. Bei Interesse senden Sie uns bitte Ihre Anfrage.

Planscheibendurchmesser 1200- 2000 mm

Umlaufdurchmesser 1400- 2500 mm

Drehhöhe 1000- 2000 mm

Steuerung Siemens/Fanuc

Beschreibung :

Wir bieten neue CNC Karusselldrehmaschinen an, mit und ohne angetriebene
Werkzeuge. Der Drehdurchmesser liegt bei 1,4 bis 2,5 m. Bei Interesse senden
Sie uns bitte Ihre Anfrage.

Datenblatt

Kurbelwellendrehmaschine

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-2000145 · Kurbelwellendrehmaschine

SCHIES5 - XKZA75 - - 1957 -

Technische Details

Umlaufdurchmesser 1800 mm︱Drehlänge 180- 650 mm︱Einspannlänge 10000 mm︱Kurbelradius max. 850 mm︱Lagerzapfen-Durchmesser 180- 700 mm︱Bettbreite 2600 mm︱Drehzahlen 10 und 20 U/min︱Betriebsspannung 400 V︱Anschlußleistung 25 kW︱max. Werkstückgewicht zwischen Spitzen 25000 kg︱Zapfenlänge 180- 650 mm︱Maschinengewicht ca. 40 t︱Raumbedarf ca. 10,7 x 4,5 x 3 m︱

ÜBERHOLT 1972 und 2009 ! Kurbelzapfendrehmaschine. Maschine hat 8 Setzstöcke und einen Wellenantrieb. Der Antrieb und die Lünetten sind auf den hinteren 2 Führungen angeordnet. Der Drehapparat ist auf den vorderen 2 Bahnen angeordnet und wird von Zapfen zu Zapfen verstellt.

Umlaufdurchmesser 1800 mm

Drehlänge 180- 650 mm

Einspannlänge 10000 mm

Kurbelradius max. 850 mm

Lagerzapfen-Durchmesser 180- 700 mm

Bettbreite 2600 mm

Drehzahlen 10 und 20 U/min

Betriebsspannung 400 V

Anschlußleistung 25 kW

max. Werkstückgewicht zwischen . 25000 kg

Zapfenlänge 180- 650 mm

Maschinengewicht ca. 40 t

Raumbedarf ca. 10,7 x 4,5 x 3 m

Beschreibung :

ÜBERHOLT 1972 und 2009 ! Kurbelzapfendrehmaschine. Maschine hat 8 Setzstöcke
und einen Wellenantrieb. Der Antrieb und die Lünetten sind auf den hinteren 2
Führungen angeordnet. Der Drehapparat ist auf den vorderen 2 Bahnen angeordnet
und wird von Zapfen zu Zapfen verstellt.

Datenblatt

Spitzendrehmaschine

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-2000143 · Spitzendrehmaschine

MATRA - MD 25 - - 1980 -

Technische Details

Drehdurchmesser über Bett 0500 mm︱Drehdurchmesser über Support 300 mm︱Drehlänge 1000 mm︱Spitzenhöhe 250 mm︱Spindelbohrung 72 mm︱Drehzahlen 16 - 1600 U/min︱Vorschübe Längsschlitten 0,05 - 8,16 mm/U︱Vorschübe Querschlitten 0,025 - 4,08 mm/U︱Maschinengewicht ca. 2,3 t︱Raumbedarf ca. 2,8 x 1,5 x 1,6 m︱Betriebsspannung 380 V︱

Multifix Stahlhaltesystem mit Einsätzen, 3- Backenfutter, Reitstock und Futterschutz.

Drehdurchmesser über Bett 0500 mm

Drehdurchmesser über Support 300 mm

Drehlänge 1000 mm

Spitzenhöhe 250 mm

Spindelbohrung 72 mm

Drehzahlen 16 - 1600 U/min

Vorschübe Längsschlitten 0,05 - 8,16 mm/U

Vorschübe Querschlitten 0,025 - 4,08 mm/U

Maschinengewicht ca. 2,3 t

Raumbedarf ca. 2,8 x 1,5 x 1,6 m

Betriebsspannung 380 V

Beschreibung :

Multifix Stahlhaltesystem mit Einsätzen, 3- Backenfutter, Reitstock und
Futterschutz.

Datenblatt

gebrauchte Spitzendrehmaschine TOS SUS63x1250

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-2000139 · Spitzendrehmaschine

TOS - SUS63x1250 - - 1980 -

Technische Details

Drehdurchmesser über Bett 0655 mm︱Drehdurchmesser über Support 390 mm︱Drehlänge 1250 mm︱Spindelbohrung 82 mm︱Spindeldrehzahlen 9-1120 U/min︱Vorschübe 0,049-3 mm/U︱Gesamtleistungsbedarf 12 kW︱Maschinengewicht ca. 5,2 t︱Raumbedarf ca. 3,5 x 1,9 x 1,7 m︱

Zubehör: Dreibackenfutter und 4-fach Stahlhalter.

Drehdurchmesser über Bett 0655 mm

Drehdurchmesser über Support 390 mm

Drehlänge 1250 mm

Spindelbohrung 82 mm

Spindeldrehzahlen 9-1120 U/min

Vorschübe 0,049-3 mm/U

Gesamtleistungsbedarf 12 kW

Maschinengewicht ca. 5,2 t

Raumbedarf ca. 3,5 x 1,9 x 1,7 m

Beschreibung :

Zubehör: Dreibackenfutter und 4-fach Stahlhalter.

Datenblatt

gebrauchte Spitzendrehmaschine HEYLIGENSTAEDT D1a-900

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-2000144 · Spitzendrehmaschine

HEYLIGENSTAEDT - D1a-900 - - 1972 -

Technische Details

Drehdurchmesser über Bett 1800 mm︱Drehdurchmesser über Support 1600 mm︱Drehlänge 10500 mm︱Spitzenhöhe 900 mm︱Spitzenweite 10500 mm︱Spindelbohrung 100 mm︱Drehzahlen 0,9- 180 U/min︱Vorschübe - längs u. quer 0,2- 200 mm/min︱Eilgang - längs/plan 3 m/min︱Maschinengewicht ca. 46 t︱Raumbedarf ca. 18,7 x 4,4 x 2,5 m︱Betriebsspannung 400 V︱Anschlußleistung 70 kW︱Hauptmotor 40 kW︱max. Werkstückgewicht zwischen Spitzen 25000 kg︱

ÜBERHOLT 2009 ! Schwerdrehmaschine mit einem Dreibahnenbett. Maschine hat 5 Setzstöcke (je +5 t Werkstückgewicht) und einen Reitstock. Die Führungsbahnen für den Schlitten sind mit Hartmetallplatten ausgelegt. Maschine hat eine Digitalanzeige und eine Kopiereinrichtung.

Drehdurchmesser über Bett 1800 mm

Drehdurchmesser über Support 1600 mm

Drehlänge 10500 mm

Spitzenhöhe 900 mm

Spitzenweite 10500 mm

Spindelbohrung 100 mm

Drehzahlen 0,9- 180 U/min

Vorschübe - längs u. quer 0,2- 200 mm/min

Eilgang - längs/plan 3 m/min

Maschinengewicht ca. 46 t

Raumbedarf ca. 18,7 x 4,4 x 2,5 m

Betriebsspannung 400 V

Anschlußleistung 70 kW

Hauptmotor 40 kW

max. Werkstückgewicht zwischen . 25000 kg

Beschreibung :

ÜBERHOLT 2009 ! Schwerdrehmaschine mit einem Dreibahnenbett. Maschine hat 5
Setzstöcke (je +5 t Werkstückgewicht) und einen Reitstock. Die Führungsbahnen
für den Schlitten sind mit Hartmetallplatten ausgelegt. Maschine hat eine
Digitalanzeige und eine Kopiereinrichtung.

Datenblatt

Walzendrehmaschine

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-20204 · Walzendrehmaschine

WMW - DXW 1000/4 - - 1986 -

Technische Details

Drehdurchmesser über Bett 1600 mm︱Drehdurchmesser über Support 1100 mm︱Drehlänge 6000 mm︱Spitzenweite 6050 mm︱Werkstückgewicht 30 t︱Spindeldrehzahlen 0,5- 140 U/min︱Vorschübe - längs u. quer 0,1- 200 mm/min︱Eilgänge 2000/1000 mm/min︱Spanndurchmesser min./max. 240- 700 mm︱Raumbedarf ca. 14,3 x 3,55 x 2,11 m︱Anschlußleistung 222 kW︱Maschinengewicht ca. 81,7 t︱Schnittkraft; Support 300 KN︱Hauptmotor 160 kW︱Drehmoment an der Planscheibe 150 KNm︱

Schwere Walzendrehmaschine mit 4 Bahnen Bett und zwei Supporten. Maschine ist ohne Elektrik,vorbereitet für eine Modernisierung. Bis auf die Elektrik ist die Maschine komplett.

Drehdurchmesser über Bett 1600 mm

Drehdurchmesser über Support 1100 mm

Drehlänge 6000 mm

Spitzenweite 6050 mm

Werkstückgewicht 30 t

Spindeldrehzahlen 0,5- 140 U/min

Vorschübe - längs u. quer 0,1- 200 mm/min

Eilgänge 2000/1000 mm/min

Spanndurchmesser min./max. 240- 700 mm

Raumbedarf ca. 14,3 x 3,55 x 2,11 m

Anschlußleistung 222 kW

Maschinengewicht ca. 81,7 t

Schnittkraft; Support 300 KN

Hauptmotor 160 kW

Drehmoment an der Planscheibe 150 KNm

Beschreibung :

Schwere Walzendrehmaschine mit 4 Bahnen Bett und zwei Supporten.
Maschine ist ohne Elektrik,vorbereitet für eine Modernisierung. Bis auf die
Elektrik ist die Maschine komplett.

Datenblatt

gebrauchte Walzendrehmaschine WMW DXW 1000/3

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-20203 · Walzendrehmaschine

WMW - DXW 1000/3 - - 1980 -

Technische Details

Drehdurchmesser über Bett 1260 mm︱Drehdurchmesser über Support 1100 mm︱Drehlänge 5000 mm︱Spitzenweite 5050 mm︱Werkstückgewicht 30 t︱Spindeldrehzahlen 0,71- 140 U/min︱Vorschübe - längs u. quer 0,16- 200 mm/min︱Eilgänge 3000/1500 mm/min︱Spanndurchmesser min./max. 240- 700 mm︱Raumbedarf ca. 12,3 x 3,55 x 2,11 m︱Anschlußleistung 100 kW︱Maschinengewicht ca. 52 t︱Schnittkraft; Support 300 KN︱Hauptmotor 80 kW︱Drehmoment an der Planscheibe 125 KNm︱

Schwere Walzendrehmaschine mit 3 Bahnen Bett. Maschine ist ohne Elektrik, vorbereitet für eine Modernisierung. Bis auf die Elektrik ist die Maschine komplett.

Drehdurchmesser über Bett 1260 mm

Drehdurchmesser über Support 1100 mm

Drehlänge 5000 mm

Spitzenweite 5050 mm

Werkstückgewicht 30 t

Spindeldrehzahlen 0,71- 140 U/min

Vorschübe - längs u. quer 0,16- 200 mm/min

Eilgänge 3000/1500 mm/min

Spanndurchmesser min./max. 240- 700 mm

Raumbedarf ca. 12,3 x 3,55 x 2,11 m

Anschlußleistung 100 kW

Maschinengewicht ca. 52 t

Schnittkraft; Support 300 KN

Hauptmotor 80 kW

Drehmoment an der Planscheibe 125 KNm

Beschreibung :

Schwere Walzendrehmaschine mit 3 Bahnen Bett.
Maschine ist ohne Elektrik, vorbereitet für eine Modernisierung. Bis auf die
Elektrik ist die Maschine komplett.

Datenblatt

gebrauchte Walzendrehmaschine WMW DXW 560

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-20202 · Walzendrehmaschine

WMW - DXW 560 - - 1963 -

Technische Details

Drehdurchmesser über Bett 0630 mm︱Drehdurchmesser über Support 560 mm︱Drehlänge 4100 mm︱Spitzenweite 4500 mm︱Werkstückgewicht 8 t︱Spindeldrehzahlen 4,5- 56 U/min︱Vorschübe - längs u. quer 0,31-6,54/0,074-2,65 mm/min︱Eilgänge 1250 mm/min︱Spanndurchmesser min./max. 140- 440 mm︱Raumbedarf ca. 9 x 1,9 x 1,5 m︱Anschlußleistung 27 kW︱Maschinengewicht ca. 17,3 t︱

Maschine wurde in 2009 generalüberholt und modernisiert !

Drehdurchmesser über Bett 0630 mm

Drehdurchmesser über Support 560 mm

Drehlänge 4100 mm

Spitzenweite 4500 mm

Werkstückgewicht 8 t

Spindeldrehzahlen 4,5- 56 U/min

Vorschübe - längs u. quer 0,31-6,54/0,074-2,65 mm/min

Eilgänge 1250 mm/min

Spanndurchmesser min./max. 140- 440 mm

Raumbedarf ca. 9 x 1,9 x 1,5 m

Anschlußleistung 27 kW

Maschinengewicht ca. 17,3 t

Beschreibung :

Maschine wurde in 2009 generalüberholt und modernisiert !

Datenblatt

Bearbeitungszentrum - Horizontal

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-10030 · Bearbeitungszentrum - Horizontal

DMG-DECKEL - DMC 50 H - - 2001 -

Technische Details

x-Weg 0560 mm︱y-Weg 560 mm︱z-Weg 510 mm︱b-Achse 360 °︱Werkzeugaufnahme ISO 40 ︱Spindeldrehzahlen 0- 18000 U/min︱Vorschübe x/y/z - stufenlos 0- 50.000 mm/min︱Eilgänge x/y/z 50 m/min︱Palettengröße 400 x 500 mm︱Werkzeugwechseleinrichtung 40 Pos.︱Gesamtleistungsbedarf 35 KVA︱Maschinengewicht ca. 9 t︱Raumbedarf ca. 4 x 2,5 x 2,5 m︱

Steuerung: Siemens 840 D.

x-Weg 0560 mm

y-Weg 560 mm

z-Weg 510 mm

b-Achse 360 °

Werkzeugaufnahme ISO 40

Spindeldrehzahlen 0- 18000 U/min

Vorschübe x/y/z - stufenlos 0- 50.000 mm/min

Eilgänge x/y/z 50 m/min

Palettengröße 400 x 500 mm

Werkzeugwechseleinrichtung 40 Pos.

Gesamtleistungsbedarf 35 KVA

Maschinengewicht ca. 9 t

Raumbedarf ca. 4 x 2,5 x 2,5 m

Beschreibung :

Steuerung: Siemens 840 D.

Datenblatt

Bearbeitungszentrum - Universal

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-1111181 · Bearbeitungszentrum - Universal

KUNZMANN - WF 9 CNC - - 2001 - TNC 426

Technische Details

x-Weg 0900 mm︱y-Weg 600 mm︱z-Weg 600 mm︱Tischgröße 1200 x 600 mm︱Spindeldrehzahlen 1- 5000 U/min︱Rundtisch-Durchmesser 750 x 500 mm︱Spindelaufnahme SK 40 ︱Steuerung TNC 426 ︱Antriebsleistung - Spindelmotor 18 KVA︱Vorschub stufenlos 0- 2000 mm/min︱Eilgang 10 m/min︱Werkzeugwechseleinrichtung 22 Pos.︱Gesamtleistungsbedarf 11 kW︱Maschinengewicht ca. 5 t︱Raumbedarf ca. 3,8 x 3 x 2,6 m︱

Maschine hat eine Heidenhain TNC 426 und einen zusätzlichen Werkzeugmacher- Tisch. Die Maschine hat je ein elektronisches Handrad für X/Y/Z.

x-Weg 0900 mm

y-Weg 600 mm

z-Weg 600 mm

Tischgröße 1200 x 600 mm

Spindeldrehzahlen 1- 5000 U/min

Rundtisch-Durchmesser 750 x 500 mm

Spindelaufnahme SK 40

Steuerung TNC 426

Antriebsleistung - Spindelmotor 18 KVA

Vorschub stufenlos 0- 2000 mm/min

Eilgang 10 m/min

Werkzeugwechseleinrichtung 22 Pos.

Gesamtleistungsbedarf 11 kW

Maschinengewicht ca. 5 t

Raumbedarf ca. 3,8 x 3 x 2,6 m

Beschreibung :

Maschine hat eine Heidenhain TNC 426 und einen zusätzlichen Werkzeugmacher-
Tisch. Die Maschine hat je ein elektronisches Handrad für X/Y/Z.

Datenblatt

gebrauchte Bearbeitungszentrum - Universal DECKEL MAHO DMU 80 T Mono Block

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-10192 · Bearbeitungszentrum - Universal

DECKEL MAHO - DMU 80 T Mono Block - - 2000 - Mill Plus Heidenhain

Technische Details

x-Weg 0880 mm︱y-Weg 630 mm︱z-Weg 630 mm︱Steuerung Mill Plus Heidenhain︱Werkzeugaufnahme SK 40 ︱Anzahl Werkzeugplätze im Magazin 32 ︱Spindeldrehzahlen - stufenlos 0- 12000 U/min︱Tischgröße 1250 x 700 mm︱Tischbelastung 1000 kp︱Spindelmotor 15 kW︱b-Achse -120/+30 °︱Gesamtleistungsbedarf 45 kW︱Maschinengewicht ca. 10 t︱Raumbedarf ca. 3,5 x 4 x 2,7 m︱

Beitungszentrum mit schwenkbarem Kopf (B). Maschine hat eine Heidenhain Mill Plus Steuerung und IKZ mit 40 bar.

x-Weg 0880 mm

y-Weg 630 mm

z-Weg 630 mm

Steuerung Mill Plus Heidenhain

Werkzeugaufnahme SK 40

Anzahl Werkzeugplätze im Magazi. 32

Spindeldrehzahlen - stufenlos 0- 12000 U/min

Tischgröße 1250 x 700 mm

Tischbelastung 1000 kp

Spindelmotor 15 kW

b-Achse -120/+30 °

Gesamtleistungsbedarf 45 kW

Maschinengewicht ca. 10 t

Raumbedarf ca. 3,5 x 4 x 2,7 m

Beschreibung :

Beitungszentrum mit schwenkbarem Kopf (B). Maschine hat eine Heidenhain Mill
Plus Steuerung und IKZ mit 40 bar.

Datenblatt

Bearbeitungszentrum - Vertikal

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-10196 · Bearbeitungszentrum - Vertikal

MICROMILL - Challanger V 20 - - 2015 - Heidenhain TNC 630

Technische Details

x-Weg 0800 mm︱y-Weg 500 mm︱z-Weg 500 mm︱Steuerung Heidenhain TNC 630 ︱Tischgröße 900 x 520 mm︱Werkstückgewicht 450 kg︱Spindeldrehzahlen - stufenlos 0- 12000 U/min︱Vorschübe 1- 10000 mm/min︱Eilgang 48 m/min︱Werkzeugaufnahme ISO 40 ︱Werkzeugwechseleinrichtung 24 Pos.︱Gesamtleistungsbedarf 20 kW︱Maschinengewicht ca. 4,5 t︱Raumbedarf ca. 3 x 2,3 x 2,9 m︱

Mit IKZ, Späneförderer, vierte horizontale Drehachse, 24 fach Werkzeugwechsler und Heidenhain Steuerung TNC 630.

x-Weg 0800 mm

y-Weg 500 mm

z-Weg 500 mm

Steuerung Heidenhain TNC 630

Tischgröße 900 x 520 mm

Werkstückgewicht 450 kg

Spindeldrehzahlen - stufenlos 0- 12000 U/min

Vorschübe 1- 10000 mm/min

Eilgang 48 m/min

Werkzeugaufnahme ISO 40

Werkzeugwechseleinrichtung 24 Pos.

Gesamtleistungsbedarf 20 kW

Maschinengewicht ca. 4,5 t

Raumbedarf ca. 3 x 2,3 x 2,9 m

Beschreibung :

Mit IKZ, Späneförderer, vierte horizontale Drehachse, 24 fach Werkzeugwechsler
und Heidenhain Steuerung TNC 630.

Datenblatt

gebrauchte Bearbeitungszentrum - Vertikal DECKEL MAHO DMC 1035 V eco

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-10195 · Bearbeitungszentrum - Vertikal

DECKEL MAHO - DMC 1035 V eco - - 2010 -

Technische Details

x-Weg 1035 mm︱y-Weg 560 mm︱z-Weg 510 mm︱CNC Steuerung Siemens 810D ︱Tischaufspannfläche 1200 x 560 mm︱Tischbelastung 1000 kg︱Tischhöhe über Boden 850 mm︱Abstand Tischplatte-Spindelnase 150-670 mm︱Vorschubbereich 0 - 30.000 mm/min︱Eilgangbereich 30 m/min︱Drehzahlbereich 1-8.000 1/min︱max. Drehmoment (40 % ED) 83 Nm︱Werkzeugwechseleinrichtung 20 ︱Werkzeugaufnahme SK 40 (DIN 69871-A) ︱Anzugsbolzen DIN 69872 ︱Werkzeugdurchmesser 80 mm︱max. Werkzeugdurchmesser bei freien Nebenplätzen 140 mm︱max. Werkzeuglänge 300 mm︱max. Werkzeuggewicht 7 kg︱Span- zu Span-Zeit nach VDI 2852 7,0 sec︱

Maschine hat 12960 Spindelstunden und 24550 Einschaltstunden.

x-Weg 1035 mm

y-Weg 560 mm

z-Weg 510 mm

CNC Steuerung Siemens 810D

Tischaufspannfläche 1200 x 560 mm

Tischbelastung 1000 kg

Tischhöhe über Boden 850 mm

Abstand Tischplatte-Spindelnase 150-670 mm

Vorschubbereich 0 - 30.000 mm/min

Eilgangbereich 30 m/min

Drehzahlbereich 1-8.000 1/min

max. Drehmoment (40 % ED) 83 Nm

Werkzeugwechseleinrichtung 20

Werkzeugaufnahme SK 40 (DIN 69871-A)

Anzugsbolzen DIN 69872

Werkzeugdurchmesser 80 mm

max. Werkzeugdurchmesser bei fre. 140 mm

max. Werkzeuglänge 300 mm

max. Werkzeuggewicht 7 kg

Span- zu Span-Zeit nach VDI 2852 7,0 sec

Beschreibung :

Maschine hat 12960 Spindelstunden und 24550 Einschaltstunden.

Datenblatt

gebrauchte Bearbeitungszentrum - Vertikal CHIRON FZ 15 W Highspeed

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-10187 · Bearbeitungszentrum - Vertikal

CHIRON - FZ 15 W Highspeed - - 2004 -

Technische Details

x-Weg 0550 mm︱y-Weg 400 mm︱z-Weg 425 mm︱Tischgröße (2x) 660 x 400 mm︱Spindeldurchmesser 70 mm︱Werkzeugaufnahme HSK 63 ︱Spindeldrehzahlen - stufenlos 20 - 12000 U/min︱Vorschübe 1- 60000 mm/min︱Eilgänge 60000 mm/min︱elektr. Ausführung - Spannung/Frequenz 400 / 50 V/Hz︱Spindelmotor 14 kW︱Anschlußwert 32 kVA︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 7,4 t︱Raumbedarf ca. 4,5 x2,3 x 2,5 m︱

Maschine hat eine Siemens SINUMERIK 840 D Steuerung. 20-fach Werkzeugwechsler und zwei Arbeitstische im Wechsel. Die Hauptspindel wurde 2022 erneuert !

x-Weg 0550 mm

y-Weg 400 mm

z-Weg 425 mm

Tischgröße (2x) 660 x 400 mm

Spindeldurchmesser 70 mm

Werkzeugaufnahme HSK 63

Spindeldrehzahlen - stufenlos 20 - 12000 U/min

Vorschübe 1- 60000 mm/min

Eilgänge 60000 mm/min

elektr. Ausführung - Spannung/F. 400 / 50 V/Hz

Spindelmotor 14 kW

Anschlußwert 32 kVA

Maschinengewicht ca. 7,4 t

Raumbedarf ca. 4,5 x2,3 x 2,5 m

Beschreibung :

Maschine hat eine Siemens SINUMERIK 840 D Steuerung.
20-fach Werkzeugwechsler und zwei Arbeitstische im Wechsel.
Die Hauptspindel wurde 2022 erneuert !

Datenblatt

gebrauchte Bearbeitungszentrum - Vertikal CHIRON FZ 12 S Magnum

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-10194 · Bearbeitungszentrum - Vertikal

CHIRON - FZ 12 S Magnum - - 1997 - Siemens 810

Technische Details

x-Weg 0550 mm︱y-Weg 300 mm︱z-Weg 280 mm︱Steuerung Siemens 810 ︱Tischgröße 950 x 660 mm︱Spindeldurchmesser 65 mm︱Werkzeugaufnahme SK 40 ︱Spindeldrehzahlen - stufenlos 20 - 12000 U/min︱Vorschübe 1- 20000 mm/min︱Eilgänge 20000 mm/min︱elektr. Ausführung - Spannung/Frequenz 400 / 50 V/Hz︱Spindelmotor 7,5 kW︱Maschinengewicht ca. 3,5 t︱

Maschine hat eine Siemens 810 M Steuerung und einen gesteuerten horizontalen Teilapparat als vierte Achse.

x-Weg 0550 mm

y-Weg 300 mm

z-Weg 280 mm

Steuerung Siemens 810

Tischgröße 950 x 660 mm

Spindeldurchmesser 65 mm

Werkzeugaufnahme SK 40

Spindeldrehzahlen - stufenlos 20 - 12000 U/min

Vorschübe 1- 20000 mm/min

Eilgänge 20000 mm/min

elektr. Ausführung - Spannung/F. 400 / 50 V/Hz

Spindelmotor 7,5 kW

Maschinengewicht ca. 3,5 t

Beschreibung :

Maschine hat eine Siemens 810 M Steuerung und einen gesteuerten horizontalen
Teilapparat als vierte Achse.

Datenblatt

gebrauchte Bearbeitungszentrum - Vertikal TRAUB TVC 200 P

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-10190 · Bearbeitungszentrum - Vertikal

TRAUB - TVC 200 P - - 1994 - MX 8 F

Technische Details

x-Weg 0400 mm︱y-Weg 300 mm︱z-Weg 400 mm︱Steuerung MX 8 F ︱Tischgröße 500 x 300 mm︱Werkstückgewicht 250 kg︱Spindeldrehzahlen - stufenlos 0- 8000 U/min︱Vorschübe 0- 15000 mm/min︱Eilgang 15 m/min︱Werkzeugaufnahme ISO 40 ︱Werkzeugwechseleinrichtung 16 Pos.︱Gesamtleistungsbedarf 12 kW︱Maschinengewicht ca. 3,5 t︱Raumbedarf ca. 2,5 x 1,8 x 2,5 m︱

Mit Traub MX 8 F Steuerung, Späneförderer, Wechseltisch, 16 Fach Werkzeugwechselmagazin und einigen Haltern.

x-Weg 0400 mm

y-Weg 300 mm

z-Weg 400 mm

Steuerung MX 8 F

Tischgröße 500 x 300 mm

Werkstückgewicht 250 kg

Spindeldrehzahlen - stufenlos 0- 8000 U/min

Vorschübe 0- 15000 mm/min

Eilgang 15 m/min

Werkzeugaufnahme ISO 40

Werkzeugwechseleinrichtung 16 Pos.

Gesamtleistungsbedarf 12 kW

Maschinengewicht ca. 3,5 t

Raumbedarf ca. 2,5 x 1,8 x 2,5 m

Beschreibung :

Mit Traub MX 8 F Steuerung, Späneförderer, Wechseltisch, 16 Fach
Werkzeugwechselmagazin und einigen Haltern.

Datenblatt

Bohrmaschine

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-50071 · Bohrmaschine

ERLO - TCA 60 - - 2005 -

Technische Details

Bohrleistung in Stahl (Durchmesser) 60 mm︱Ausladung 400 mm︱Bohrhub 260 mm︱Spindelaufnahme MK 5 ︱Tischgröße 730 x 470 mm︱Vorschub per Umlauf 0,05 - 0,5 (6) mm/r︱Spindeldrehzahlen 35- 1238 U/min︱Gesamtleistungsbedarf 2 kW︱Maschinengewicht ca. 0,9 t︱Raumbedarf ca. 1x1x2 m︱

Säulenbohrmaschine mit automatischem Vorschub.

Bohrleistung in Stahl (Durchmess. 60 mm

Ausladung 400 mm

Bohrhub 260 mm

Spindelaufnahme MK 5

Tischgröße 730 x 470 mm

Vorschub per Umlauf 0,05 - 0,5 (6) mm/r

Spindeldrehzahlen 35- 1238 U/min

Gesamtleistungsbedarf 2 kW

Maschinengewicht ca. 0,9 t

Raumbedarf ca. 1x1x2 m

Beschreibung :

Säulenbohrmaschine mit automatischem Vorschub.

Datenblatt

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 Ennepetal
Deutschland

02333-79050
02333-790555
sales@wirths.net
www.wirths.net

#1041-50072 · Bohrmaschine

ERLO - TCA 70 - - 2005 -

Technische Details

Bohrleistung in Stahl (Durchmesser) 70 mm︱Ausladung 400 mm︱Bohrhub 260 mm︱Spindelaufnahme MK 5 ︱Tischgröße 730 x 470 mm︱Vorschub per Umlauf 0,05 - 0,5 (6) mm/r︱Spindeldrehzahlen 35- 1238 U/min︱Gesamtleistungsbedarf 3 kW︱Maschinengewicht ca. 1,1 t︱Raumbedarf ca. 1x1x2 m︱

Säulenbohrmaschine mit automatischem Vorschub.

Bohrleistung in Stahl (Durchmess. 70 mm

Ausladung 400 mm

Bohrhub 260 mm

Spindelaufnahme MK 5

Tischgröße 730 x 470 mm

Vorschub per Umlauf 0,05 - 0,5 (6) mm/r

Spindeldrehzahlen 35- 1238 U/min

Gesamtleistungsbedarf 3 kW

Maschinengewicht ca. 1,1 t

Raumbedarf ca. 1x1x2 m

Beschreibung :

Säulenbohrmaschine mit automatischem Vorschub.

Datenblatt

HÄNDLERPROFIL: Karl Günter Wirths GmbH

Kontakt zum Händler

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 - Ennepetal
Deutschland
02333-79050">02333-79050
02333-790555
sales@wirths.net
www.wirths.net

Profil des Händler

Über Uns

Über uns - Wirths GmbH in Ennepetal

Im Jahr 1956 startete die Firma Karl G. Wirths mit einer mechanischen Werkstatt, aus der sich im Jahr 1961 ein Werkzeugbau von Schnitt- und Stanzwerkzeugen für die Blechbearbeitung entwickelte. Damals waren bis zu 30 Mitarbeiter in der Produktion beschäftigt. Die Produktion wurde 1972 aus Rationalisierungsgründen veräußert.

Parallel dazu begann Karl G. Wirths 1956 mit der Maschinenüberholung. Aus dieser Abteilung entwickelte sich 1960/1961 der Verkauf von gebrauchten Werkzeug- und Blechbearbeitungsmaschinen. Ab 1970/1972 wurden die Lagerhallen und das Bürogebäude errichtet.

Heute stehen Hallen, bestückt mit Kränen bis zu 50 t, zur Verfügung. Die Wirths GmbH, 1980 gegründet, befasst sich bis heute mit dem An- und Verkauf von gebrauchten Werkzeug- und Blechbearbeitungsmaschinen.

In unserem Lager stehen immer bis zu 250 Maschinen zum Verkauf bereit. Das über viele Jahre entwickelte "Know-how“ ist Basis unserer sorgfältigen Beratung. Unsere Kunden, ob aus dem In- oder Ausland kommen immer wieder gerne auf uns zurück.

Kontakt: Firma

Kontakt

Karl Günter Wirths GmbH
Scharpenberger Str. 96-98
D-58256 Ennepetal

Tel. +49 2333 7905-0
Fax +49 2333 72869

e-mail : sales@wirths.net
Internet: www.wirths.net

Karl Günter Wirths GmbH

Scharpenberger Strasse 96-98

Kontakt zum Händler

Karl Günter Wirths GmbH
Scharpenberger Strasse 96-98
58256 - Ennepetal
Deutschland
02333-79050
02333-790555
sales@wirths.net
www.wirths.net
Ansprechpartner:

ACHTUNG: NEUE FAX Nr. 02333 790555

Profil des Händler

Maschinen-Kategorien des Händlers

Abkantpresse - hydraulisch · Anreißplatte · Aufspannplatte · Bearbeitungszentrum - Horizontal · Bearbeitungszentrum - Universal · Bearbeitungszentrum - Vertikal · Bettfräsmaschine - Universal · Bohrmaschine · Bohrwerkstisch · CNC Drehmaschine · Doppelständerziehpresse - Hydraulisch · Drehmaschine - zyklengesteuert · Einständerexzenterpresse · Einständerpresse - Hydraulisch · Fräskopf · Fräsmaschine - Universal · Fräswerkzeuge · Handhebel-Schere · Karusselldrehmaschine - Doppelständer · Karusselldrehmaschine - Einständer · Kurbelwellendrehmaschine · Messmaschine · Plattenbohrwerk - Horizontal · Profilprojektor · Richtplatte · Richtpresse - Einständer · Rollengang · Rundtisch - Universal · Schnellradialbohrmaschine · Spitzendrehmaschine · Stanzautomat-Doppelständer · Tafelschere - hydraulisch · Teilapparat · Tieflochbohrmaschine · Tischbohrwerk · Walzendrehmaschine · Werkzeugschleifmaschine - Universal ·
