Maschinen-Details
Technische Details
| Drehdurchmesser über Bett | 32 mm |
| Spindeldurchlass | 32 mm |

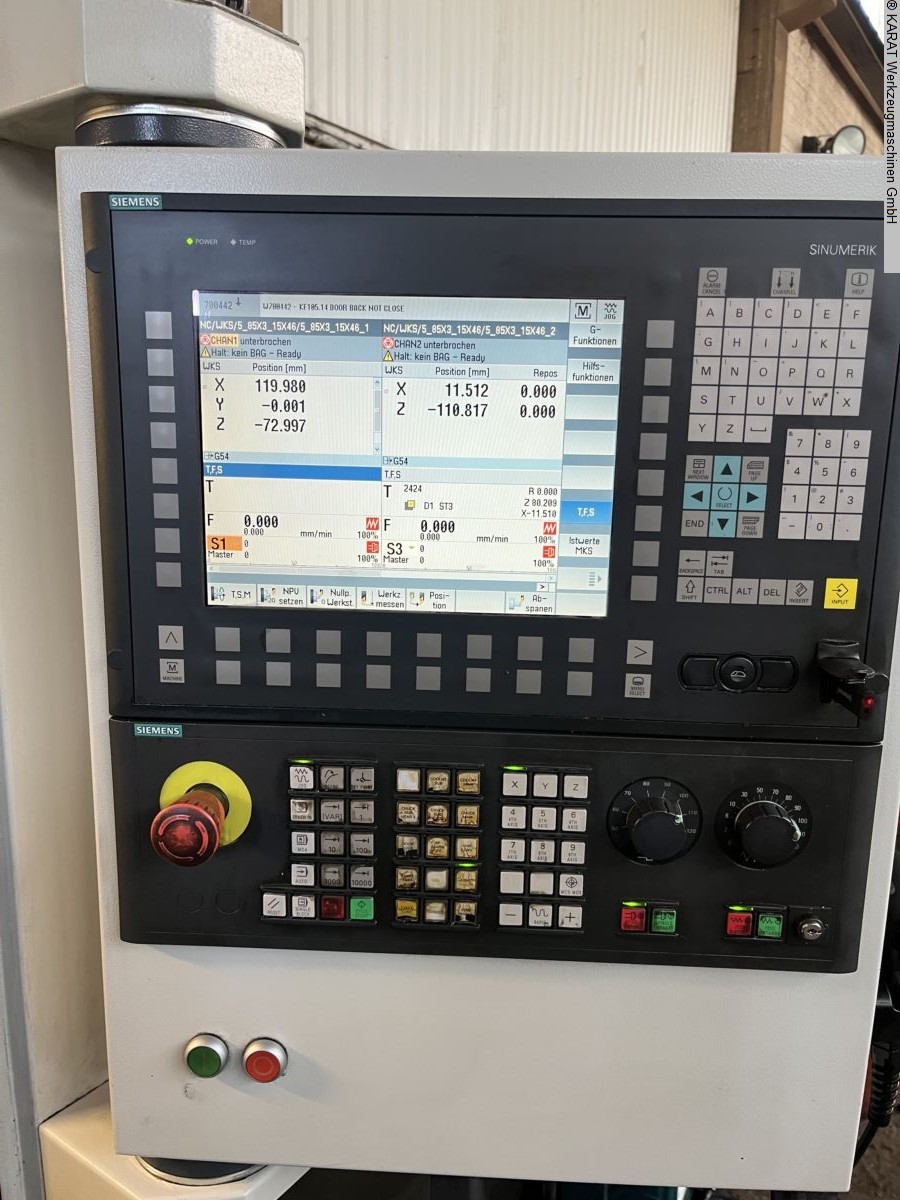

| Steuerung | SIEMENS 840-D-SL |
| Spindelhub | 220 mm |
| Hauptspindeldrehzahlen: | 6000 U/min |
| Spindelmotor | 5,5 / 3,7 kW |
| Gegenspindel - Durchlass | 32 mm |
| Drehzahlbereich Gegenspindel | 8000 U/min |
| Drehlänge | 220 mm |
| Spannzangen | 1536E |
| Leistungs Antriebsmotor | 5,5 / 3,5 kW |
| Gesamtleistungsbedarf | 16 kVA |
| Maschinengewicht ca. | 4,3 t |
| Raumbedarf ca. | 6,40 x 1,60 x 2,10 m |
Zusatzinformationen

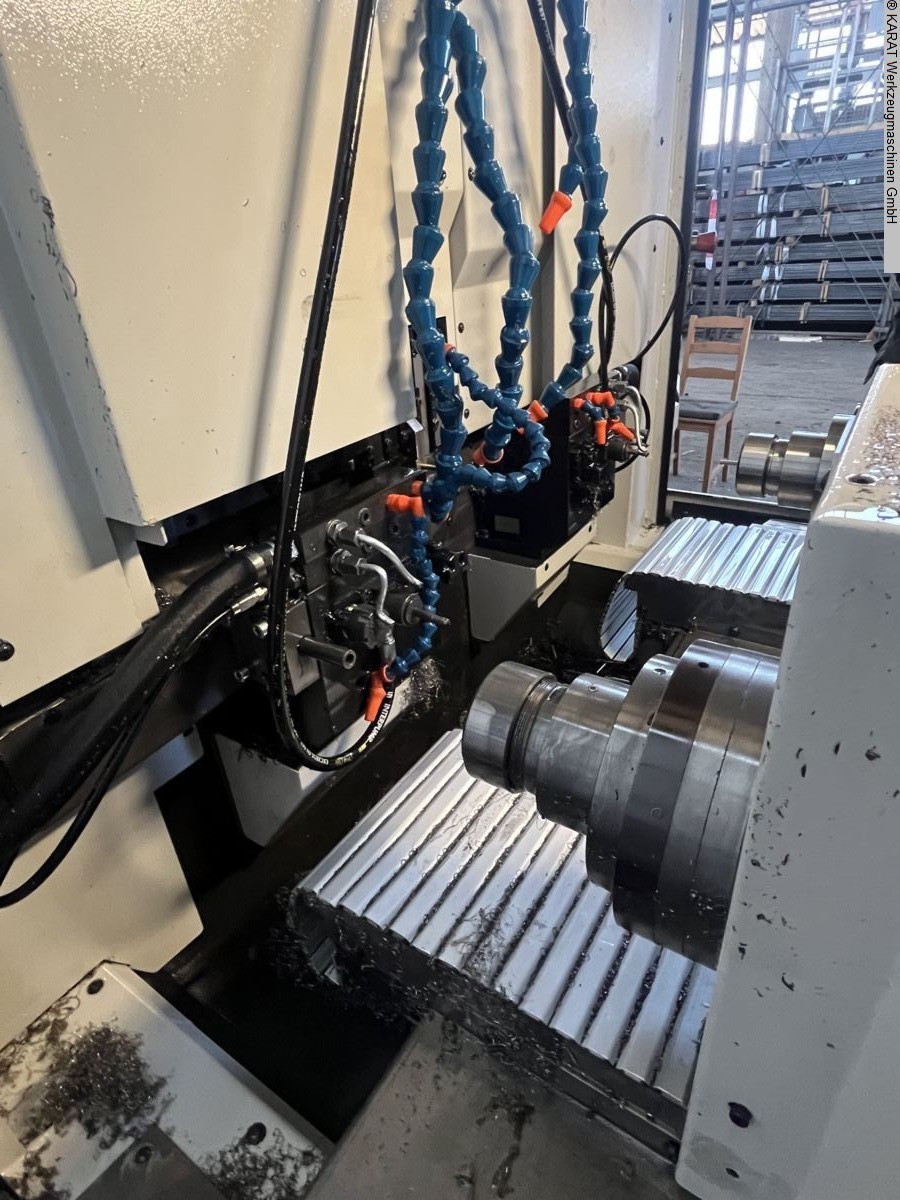

MAIER Langdrehautomat in sehr gutem Zustand mit Steuerung SIEMENS 840-D-SL 3 Kanal ausgestattet mit:

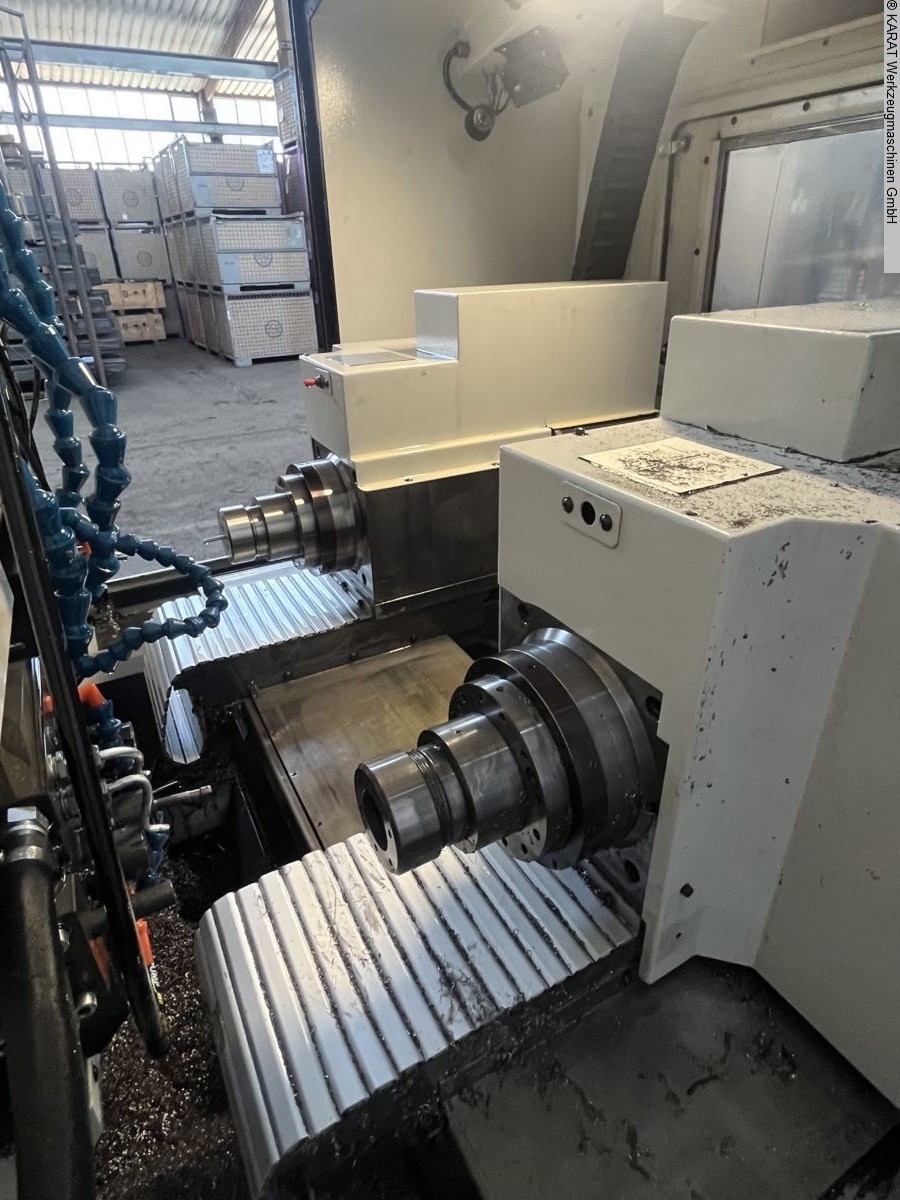

- 2 Stck. Gegenspindeln
- NC - C-Achse auf Haupt- und beiden Gegenspindeln
- zusätzlicher 3. Kanal in Form einer zweiten Gegenspindel

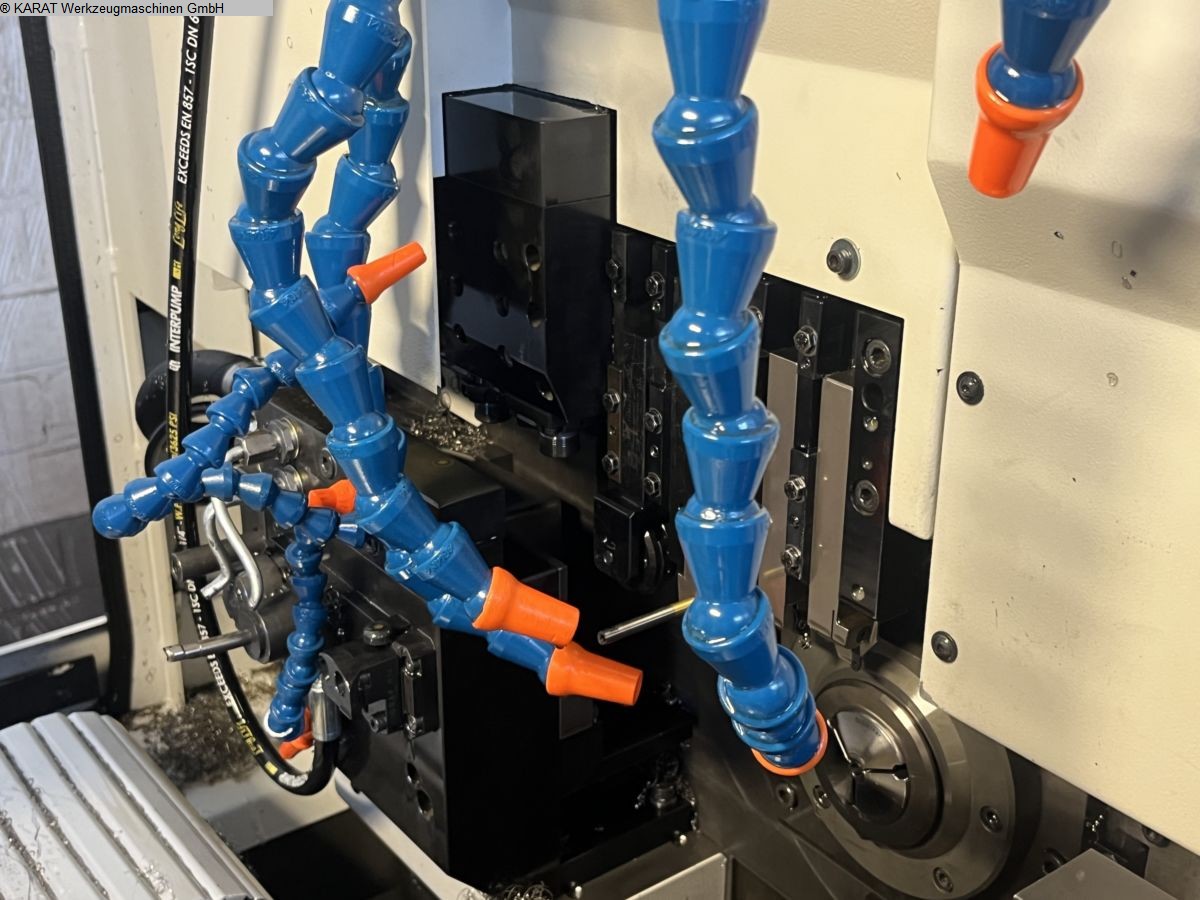

- Kanal 1 mit Y1 und 4 anbetriebenen Werkzeughaltern

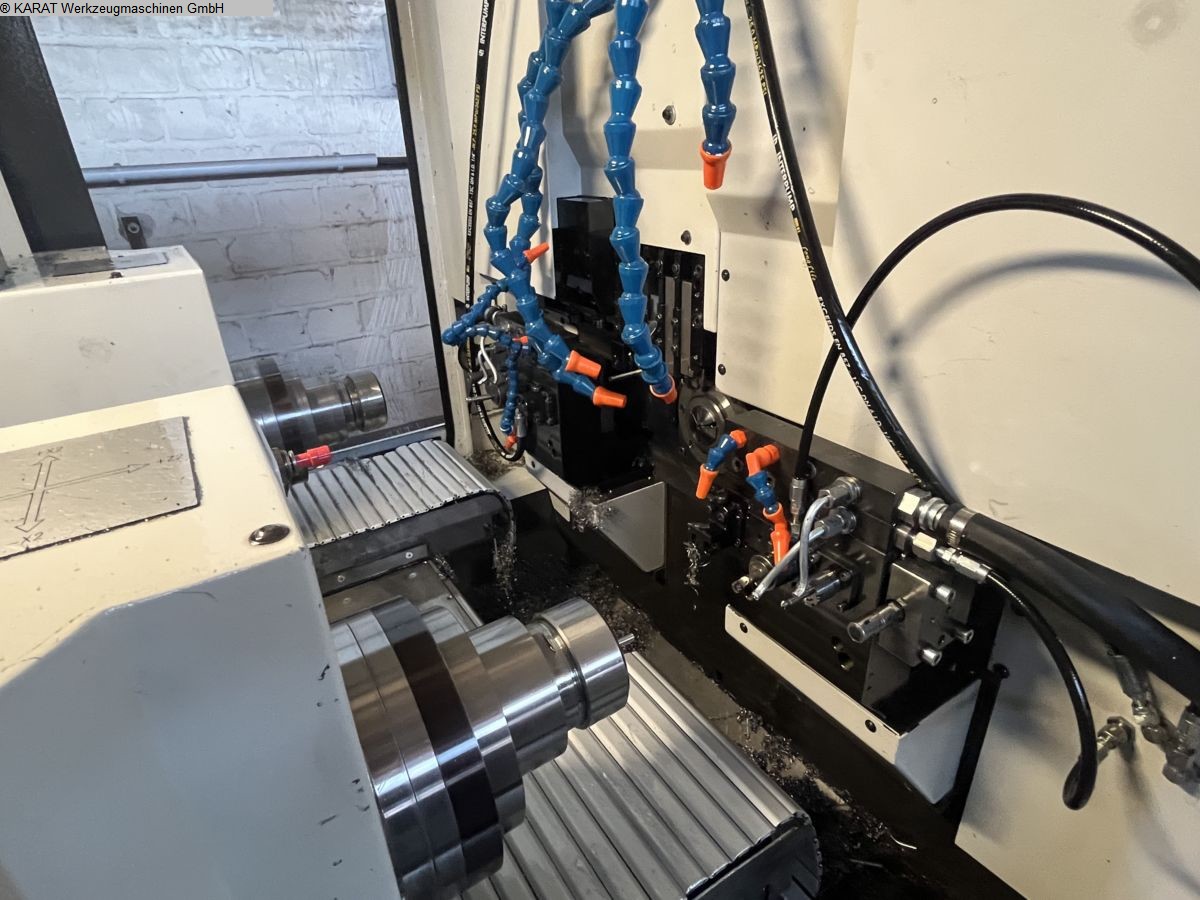

- Kanal 2 - Rückseitenbearbeitung, Werkzeugträger mit 4 angetriebenen und 4
festen Werkzeugstationen
- Werkzeugaufnahmen für 4 feste Drehstahlhalter Querschnitt 16 x 16 mm

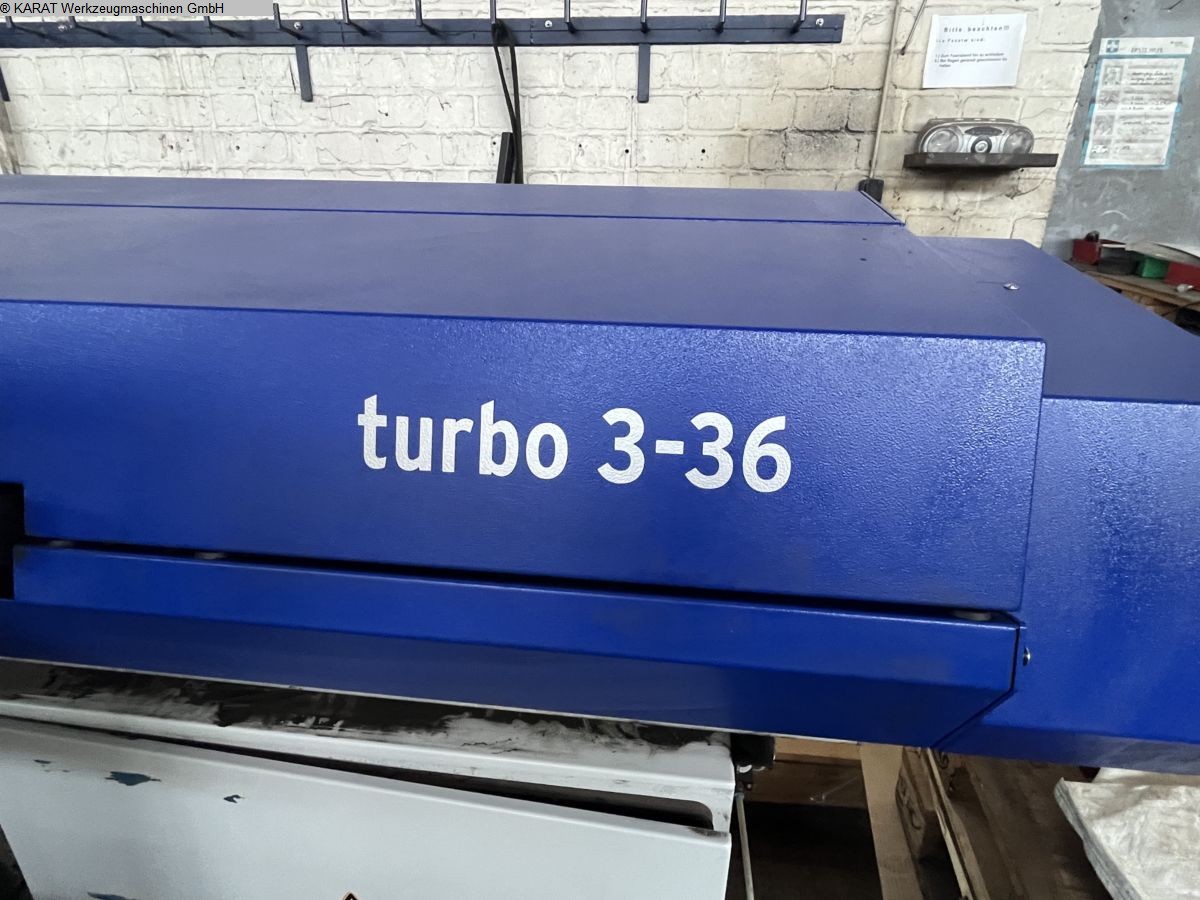

- Stangenlademagazin Fabr. FMB Turbo Ø 3-36 / 3200 C
- Stapelmagazin zur Aufnahme eines kompl. Stangenbündels
- Späneförderer
- elektronisches Handrad
- KNOLL Hochdruckanlage 50 bar mit Papierbandfilteranlage
- Brandschutzanlage Fabr. KRAFT & BAUER
- Tisch zur Abführung langer Teile
- Abführung langer Teile (Flansch + Rohr)

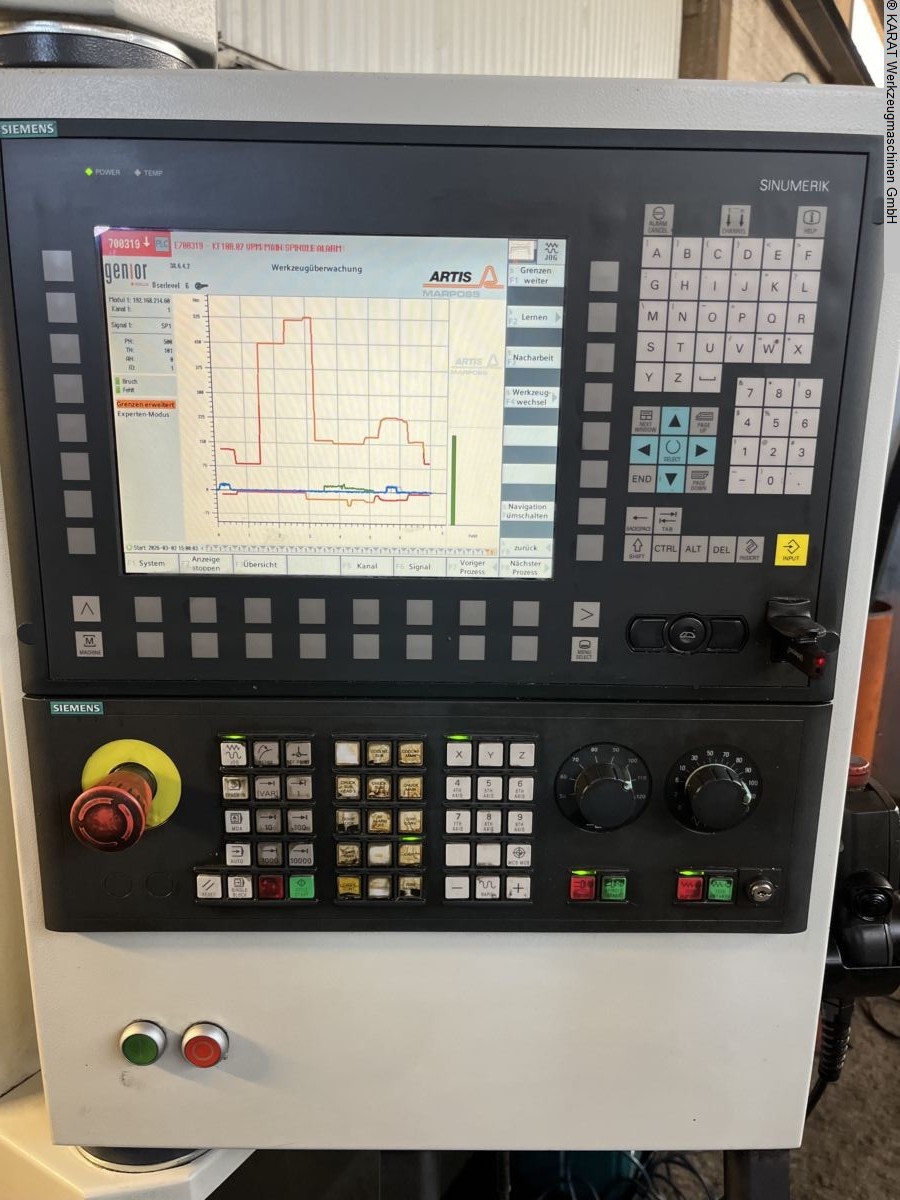

- ARTIS - Werkzeug und Prozessüberwachung "Genior Modular-Vollautomatische Werkzeug- und Prozessüberwachung"
Die Maschine kann unter Strom besichtigt werden!
- 2 Stck. Gegenspindeln
- NC - C-Achse auf Haupt- und beiden Gegenspindeln
- zusätzlicher 3. Kanal in Form einer zweiten Gegenspindel
- Kanal 1 mit Y1 und 4 anbetriebenen Werkzeughaltern
- Kanal 2 - Rückseitenbearbeitung, Werkzeugträger mit 4 angetriebenen und 4
festen Werkzeugstationen
- Werkzeugaufnahmen für 4 feste Drehstahlhalter Querschnitt 16 x 16 mm
- Stangenlademagazin Fabr. FMB Turbo Ø 3-36 / 3200 C
- Stapelmagazin zur Aufnahme eines kompl. Stangenbündels
- Späneförderer
- elektronisches Handrad
- KNOLL Hochdruckanlage 50 bar mit Papierbandfilteranlage
- Brandschutzanlage Fabr. KRAFT & BAUER
- Tisch zur Abführung langer Teile
- Abführung langer Teile (Flansch + Rohr)
- ARTIS - Werkzeug und Prozessüberwachung "Genior Modular-Vollautomatische Werkzeug- und Prozessüberwachung"
Die Maschine kann unter Strom besichtigt werden!
