Maschinen-Details
Technische Details
| Kernbohrdurchmesser - max. | 4 - 30 mm |
| Bohrtiefe | 1000 mm |
| Steuerung | Heidenhain 426 |
| Verfahrweg - x | 1100 mm |
| Verfahrweg - y | 650 mm |
| Verfahrweg - z | 1000 mm |
| Verfahrweg - w | 400 mm |
| B - Achse | 0° - 360° Grad |
| Spindelaufnahme | SK40 |
| Spindeldrehzahlen - stufenlos | 100 - 6000 U/min |
| Antriebsleistung - Spindelmotor | 7,5 / 11 kW |
| Tischgröße | 1000 x 800 mm |
| max. Tischbelastung | 5000 kg |
| Gesamtleistungsbedarf | 20 kVA |
| Maschinengewicht ca. | 8 t |
| Raumbedarf ca. | 2,8 x 3,5 x 2,3 m |
Zusatzinformationen
2018 überholt durch den Hersteller!

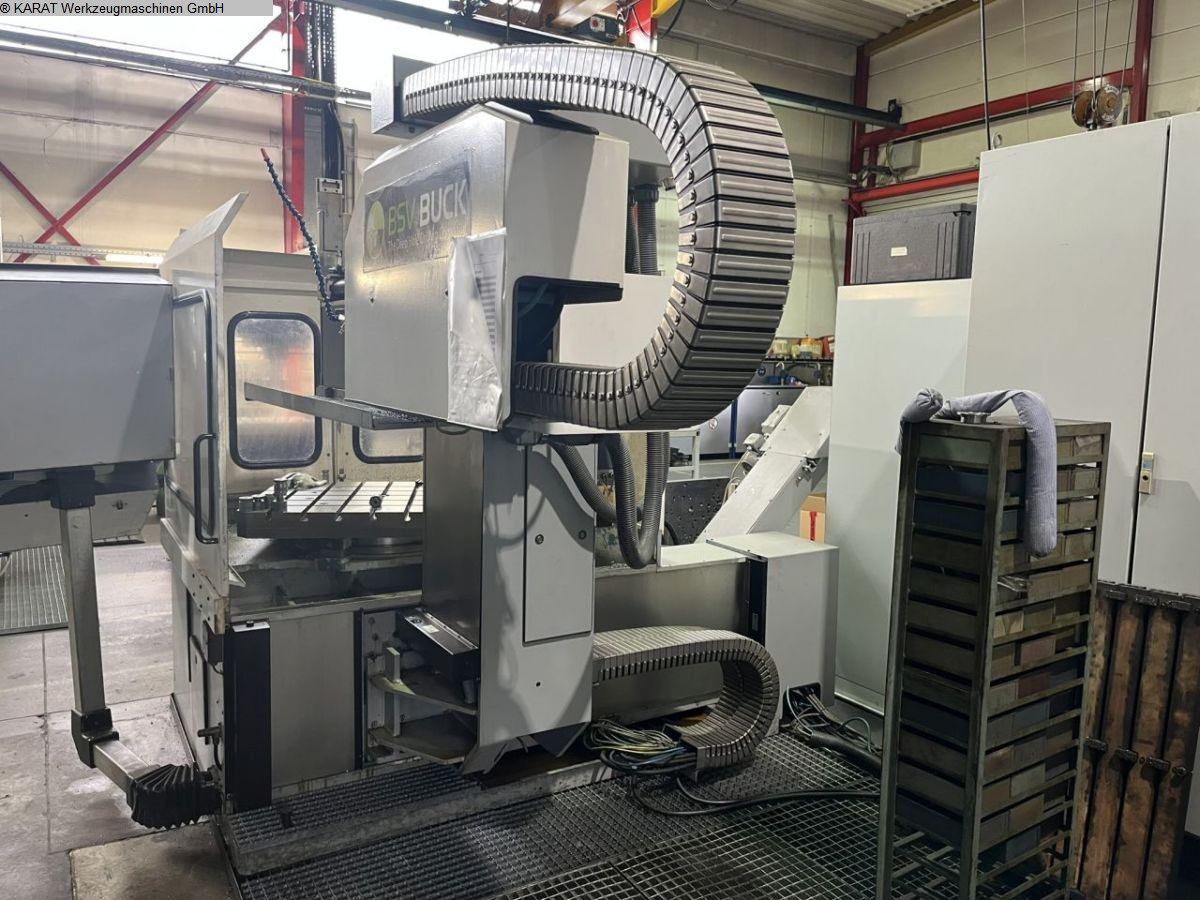

4-Achsen Koordinaten Tieflochbohrmaschine BUCK TBFZ-1100 CNC,
geeignet für die Komplettbearbeitung, Tieflochbohren, Gewinde, Senken, Fräsen ausgestattet mit:

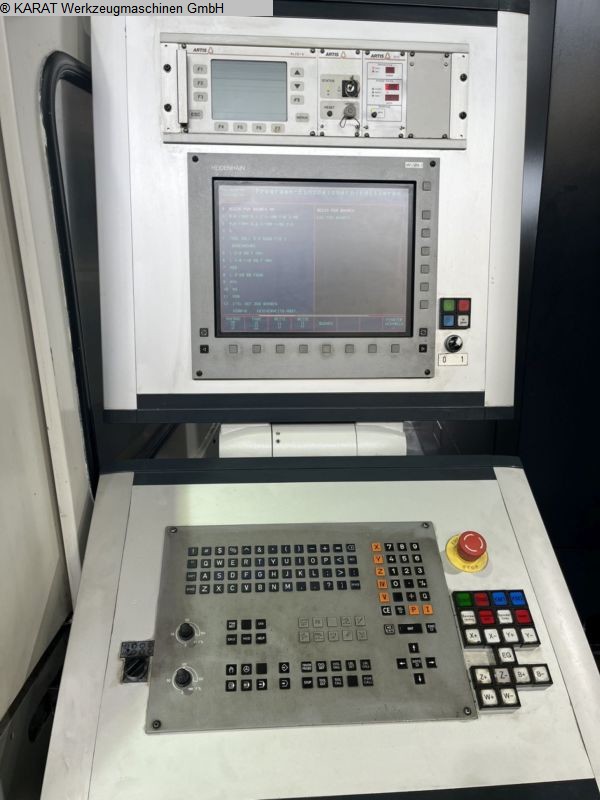

- 3D-Bahnsteuerung HEIDENHAIN TNC 426
- elektronisches Handrad

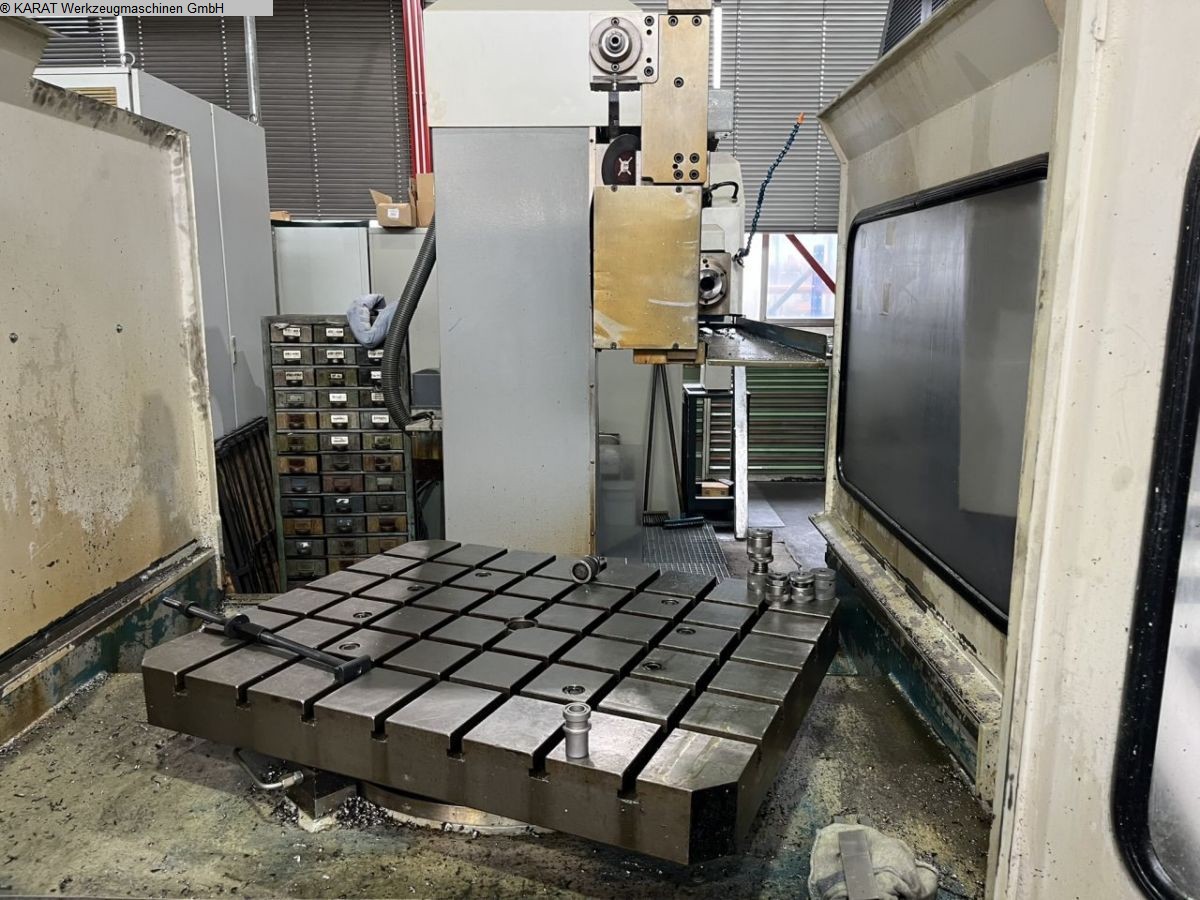

- B-Achse (Drehtisch) 0-360° stufenlos positionierbar
- Innere Kühlmittelzufuhr

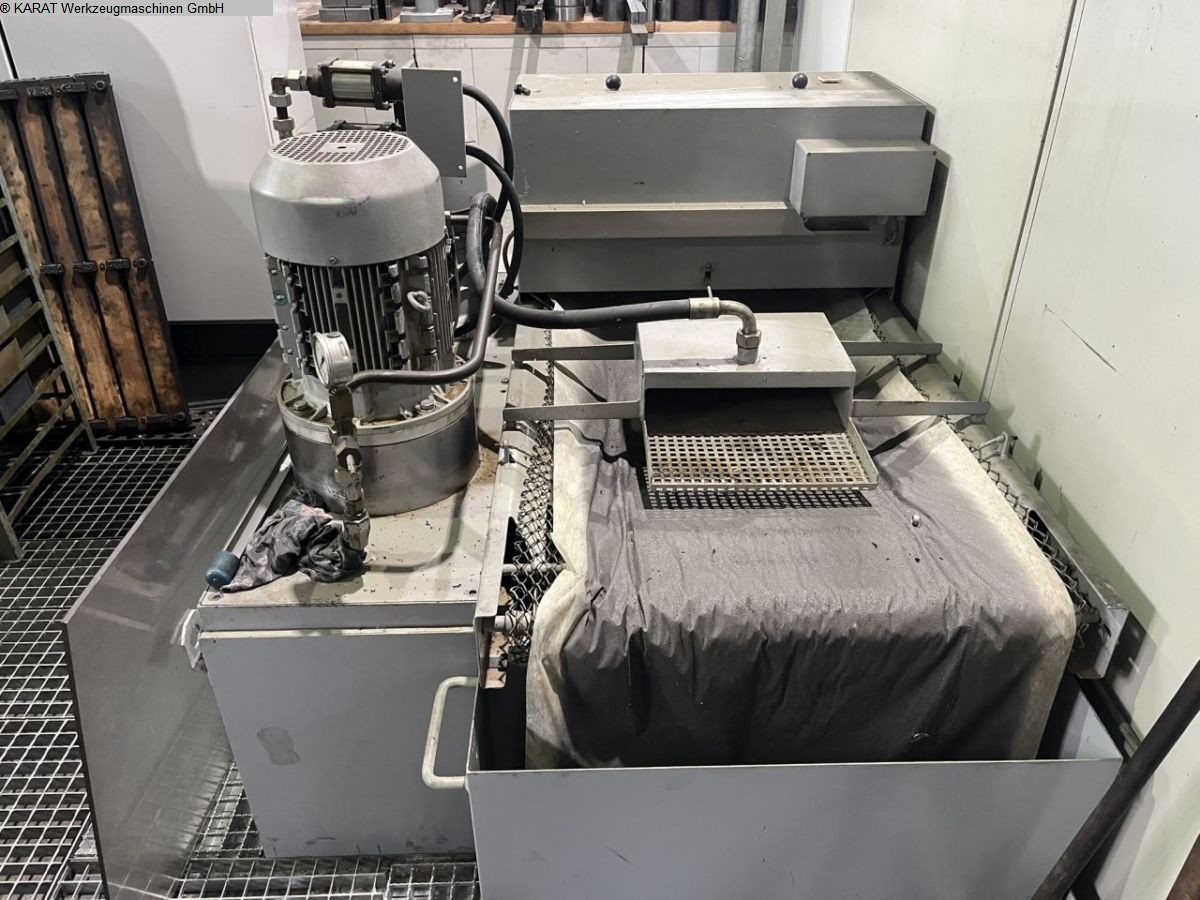

- Hochdruck - Kühlmittelanlage mit Papierband-Filteranlage
- Späneförderer

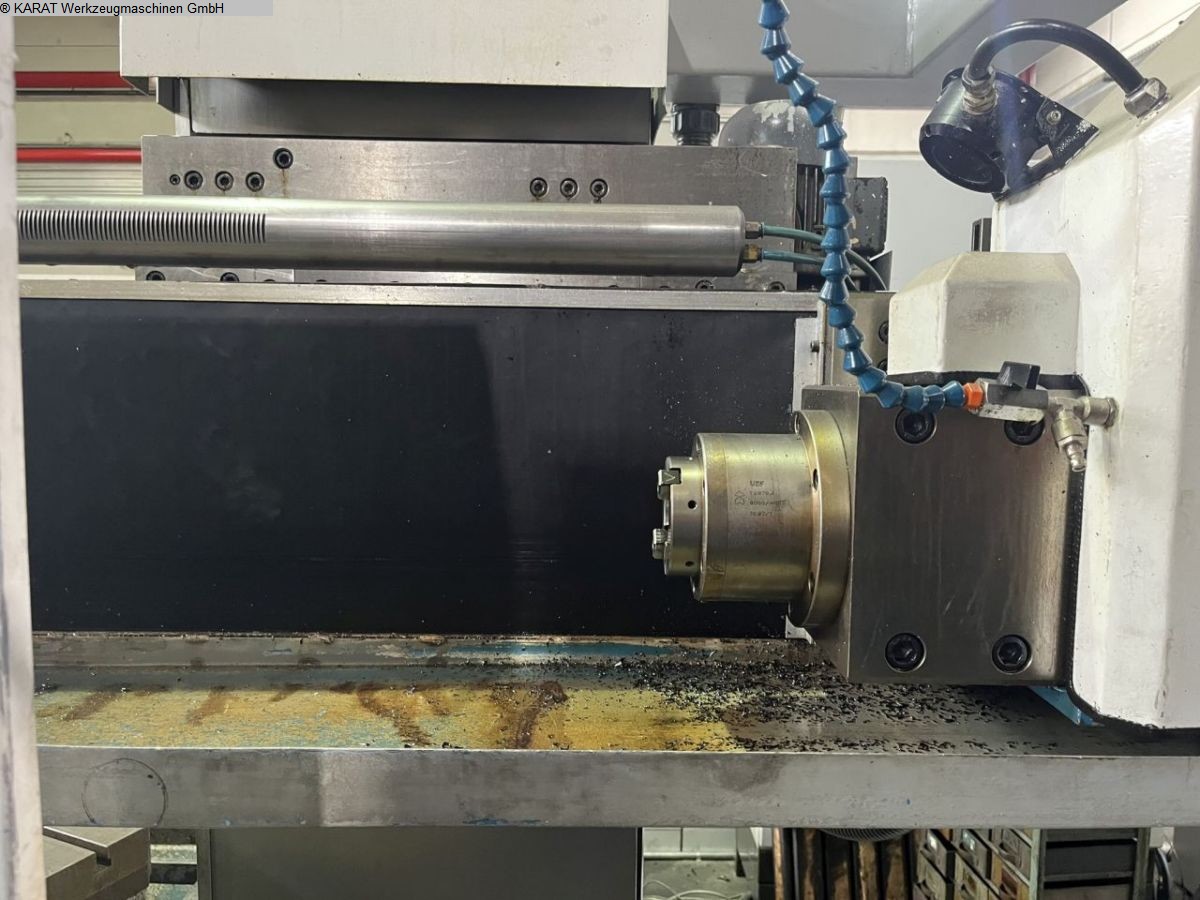

- mitfahrende Stützlünette
- ARTIS Werkzeugbruchüberwachung

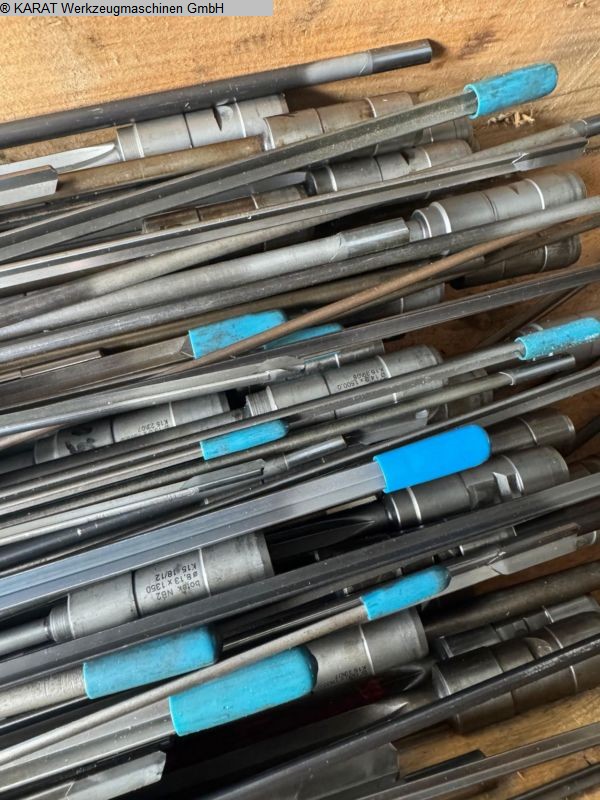

- inkl. ca. 100 Einlippen- und Wendeplatten Bohrer Ø 4-30 mm
4-Achsen Koordinaten Tieflochbohrmaschine BUCK TBFZ-1100 CNC,
geeignet für die Komplettbearbeitung, Tieflochbohren, Gewinde, Senken, Fräsen ausgestattet mit:
- 3D-Bahnsteuerung HEIDENHAIN TNC 426
- elektronisches Handrad
- B-Achse (Drehtisch) 0-360° stufenlos positionierbar
- Innere Kühlmittelzufuhr
- Hochdruck - Kühlmittelanlage mit Papierband-Filteranlage
- Späneförderer
- mitfahrende Stützlünette
- ARTIS Werkzeugbruchüberwachung
- inkl. ca. 100 Einlippen- und Wendeplatten Bohrer Ø 4-30 mm
