Maschinen-Details
Technische Details
| Raddurchmesser - max. | 300 mm |
| Radbreite | 700 mm |
| Modul - max. | 12 |
| Zähnezahlbereich | 1 - 999 |
| Werkstücklänge - max. | 700 mm |
| x-Achse | 597 mm |
| y-Achse | 183 mm |
| a-Achse | 360 ° |
| b-Achse | 182 ° |
| Schrägungswinkel - max. | +/-60 ° |
| Aufnahmedurchmesser | 40 mm |
| Schleifscheibendurchmesser | 200 mm |
| Werkstückdurchmesser | 300 mm |
| Schleifspindel-Drehzahlen stufenlos | 1250 - 6300 U/min |
| Schleifschlittenarbeitshübe | 550 mm |
| Schleifschlittengeschwindigkeit | 15000 mm/min |
| Achsabstand zw. Werkstück u. Werkzeug min/max | 200 |
| Schrägungswinkel - max. | +/- 60 ° |
| Steigung max. | 9000 mm |
| Steigung min. | 10 mm |
| elektr. Ausführung - Spannung/Frequenz | 380 / 50 V/Hz |
| Gesamtleistungsbedarf | 25 kW |
| Maschinengewicht ca. | 6,0 t |
| Raumbedarf ca. | 5,6 x 3,4 x 1,7/2,9 m |
Zusatzinformationen

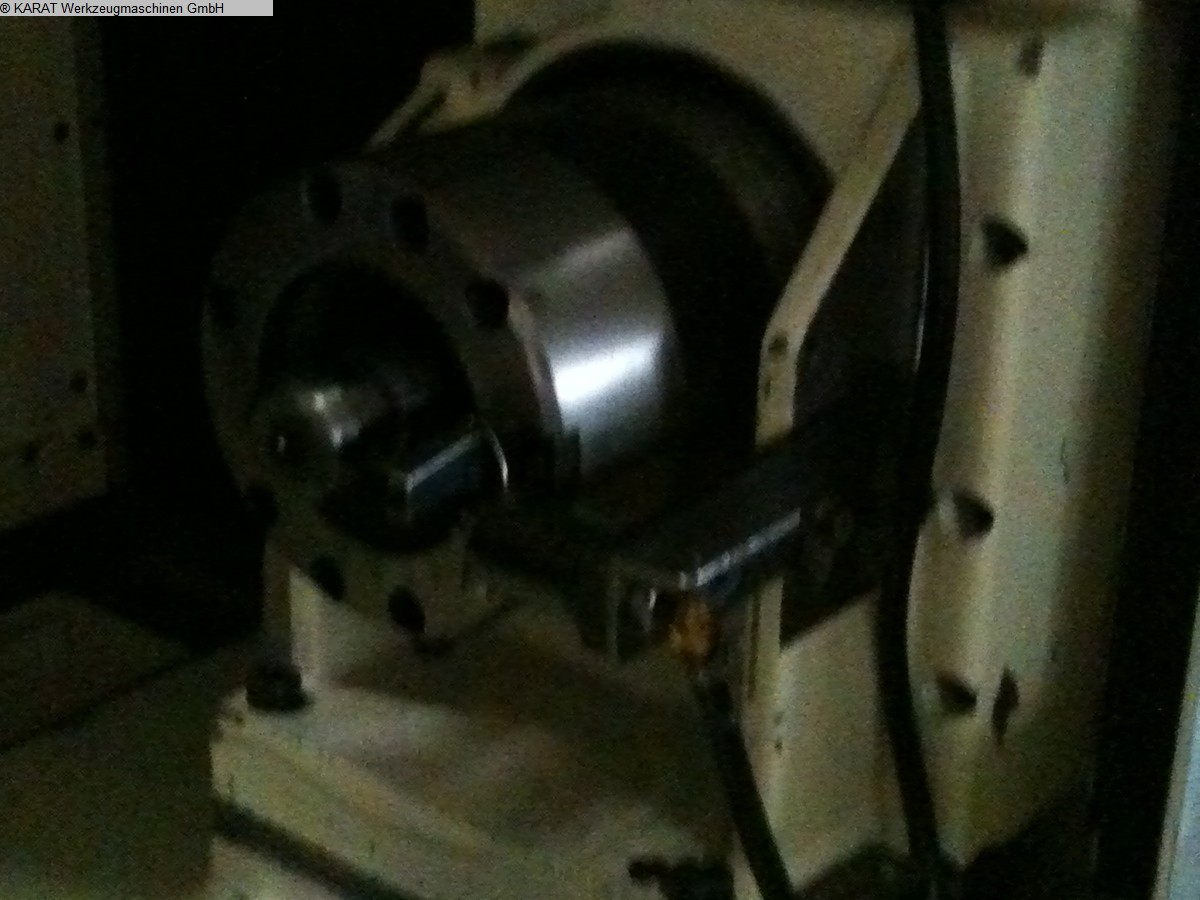

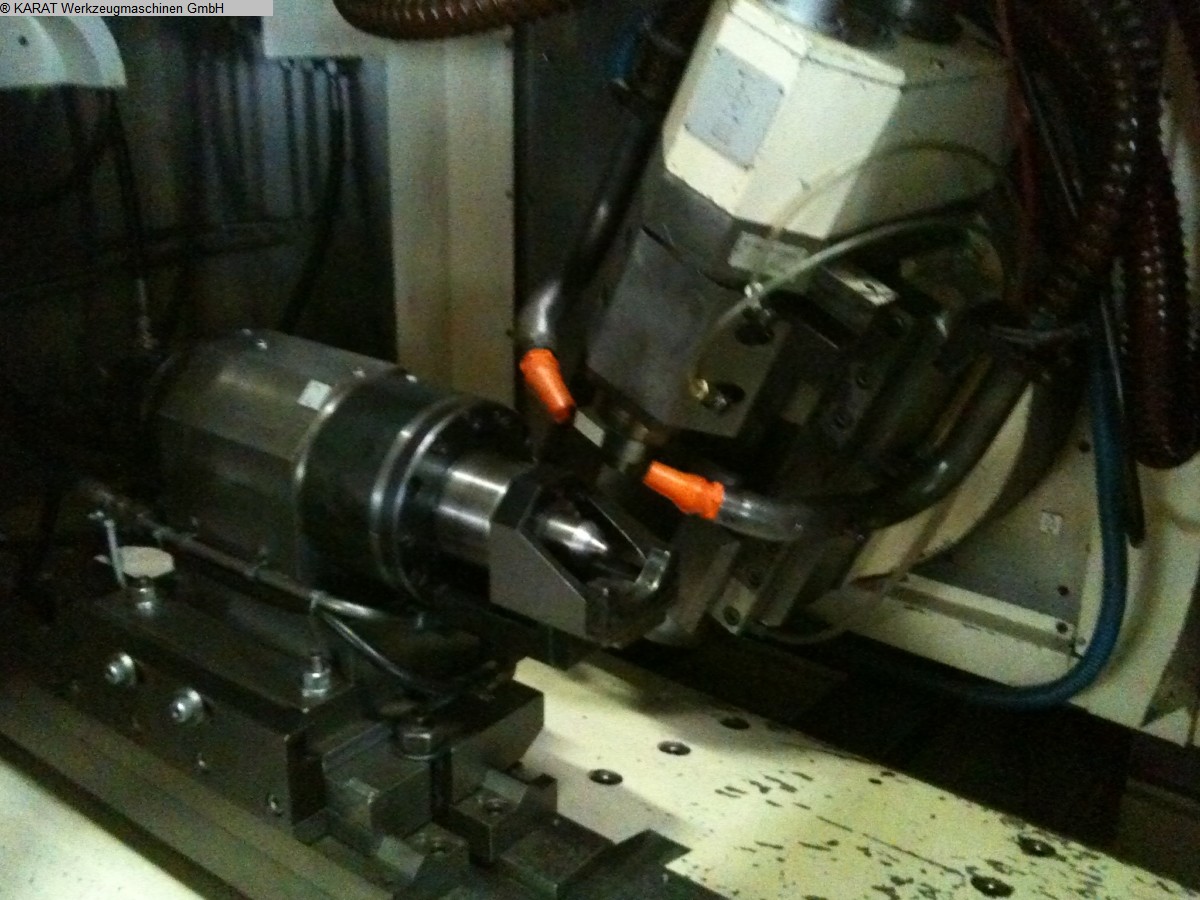

CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad-
und Schrägverzahnungen, ausgerüstet mit :

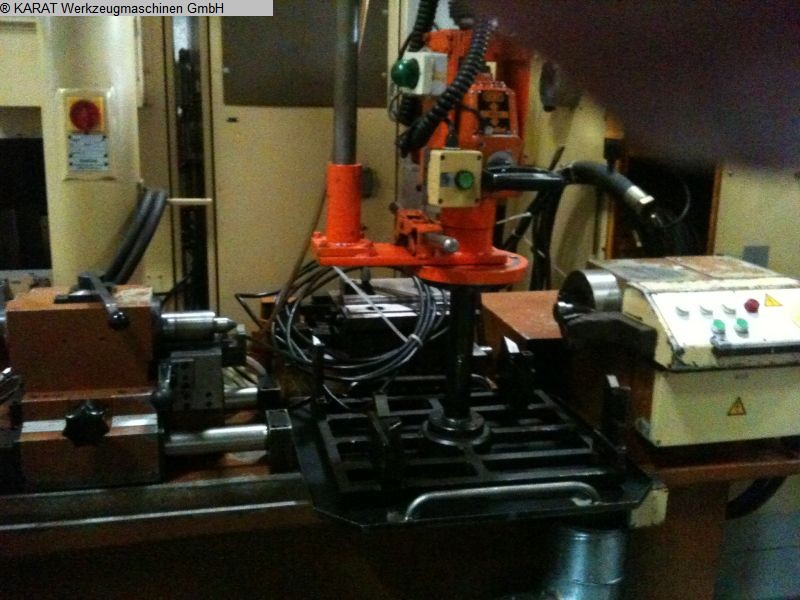

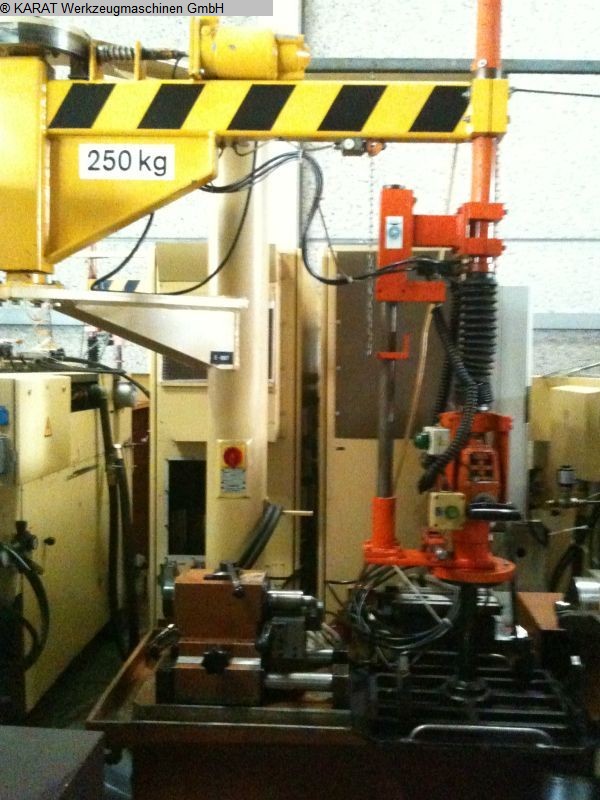

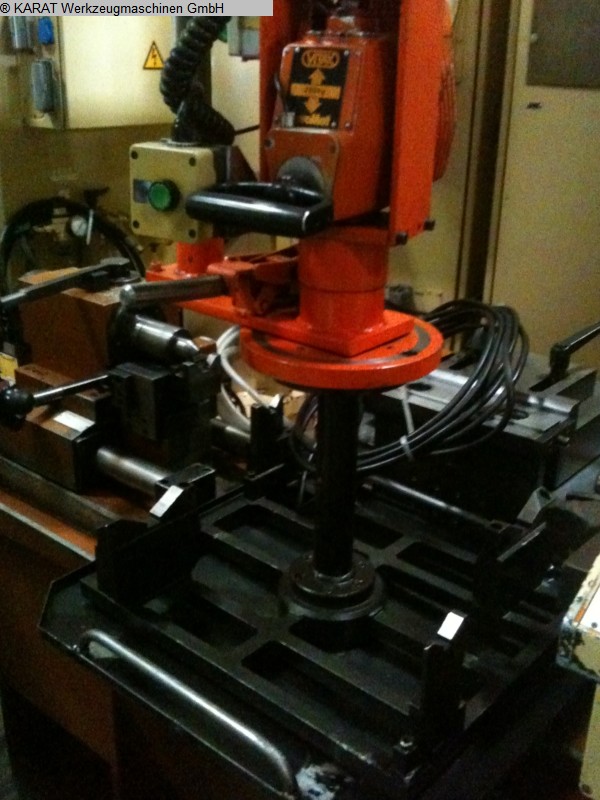

Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung

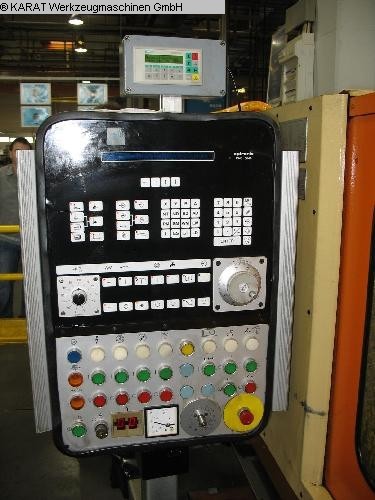

CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
und Schrägverzahnungen, ausgerüstet mit :
Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung
CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
