DATENBLATT 1035-04360

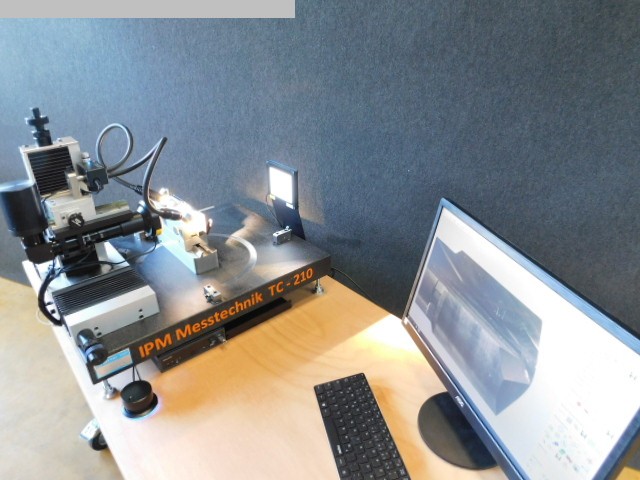

WMTR Video Messgeraet TC 210
* Grundplatte aus Granit 500 x 600 x 50 mm
* Digitalmasstäbe 0,001 mm Auflösung
* Längsachse 150 mm
* Vertikalachse 100 mm
* Werkzeugaufnahme beim Prisma bis 80 mm Durchmesser
* Schwenkkonsole 210° schwenkbar
* Bildvergleiche
* Export von Daten nach Exel©

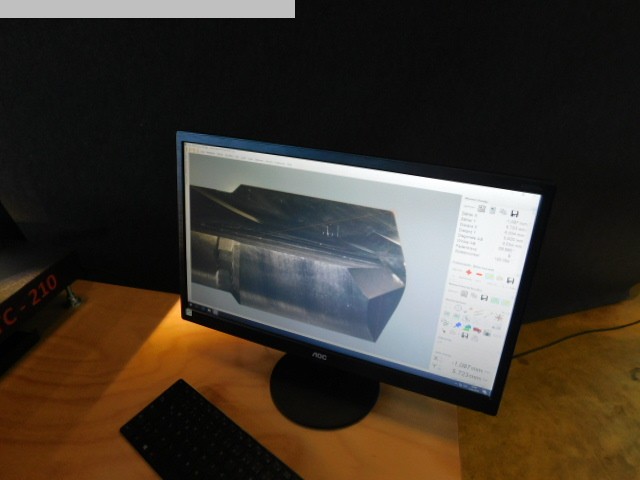

* vielfache Vermessung von Vidoebildern
* Beschriften und Markieren von Bildern
* Speichern und Drucken von Bildern
* freie Berechnung von Variablen
* detailierte Benutzerverwaltung
* Überlagerung von DXF-Zeichnungen
* viele Sondersoftware-Module

Video Messsystem IPM komplett mit:
* Software mit kompletter Messdatenerfassung
* Erstellen von Messprotokollen

Bestehend aus:

- Rechner, Monitor, Maus, Tastatur
- Software VM 2045
- Ringlicht RL 45-2°
- Kaltlichaggregat LQ 1600/150 W
- 2 LED Spot-Lights
- LED Hintergrundbeleuchtung dimmbar
- Einlegeprisma
- Zoom Objektiv 10x - 110x mit hochauflösender Farbkamera
- Schnell Verstellung in der Längsachse

Perfekt zur Vermessung von:

- Spitzenwinkeln
- Stufenwinkeln
- Stufenlängen
- 1. und 2. Spannwinkel
- tang. Freiwinkel-Spitzen
- tang. Freiwinkel Stufen
- Rundschlifffasenbreite
- Stirn- und Umfangsgeometrien
- Ausspitzungen
- Querschneidenvermessungen
- Kühlkanalvermessung
- Schneidteilungen
- verschiedene Anschliffe (Vierfasen oder Kegelmantel)
- Spanwinkel
- Konturvermessung über DXF Maskenfunktion

Weiteres Zubehör auf Anfrage verfügbar.
