          Zahnradschleifmaschine

          Maschinen-Liste: Zahnradschleifmaschine


          Zahnflankenschleifmaschine

          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine LIEBHERR LCS 300


          • HANS - JÜRGEN GEIGER
          • James-Watt-Str. 12
          • 72555 Metzingen
          • Deutschland

          • (0049)-7123-18040
            (0049)-7123-18384
          • geiger@geiger-germany.com
            www.geiger-germany.com
          #1049-522019 · Zahnflankenschleifmaschine

          LIEBHERR - LCS 300 - - 2006 -

          Technische Details
          Raddurchmesser - max. 300 mm︱Radbreite 600 mm︱Modul - max. 7 ︱Modul - min. 1 ︱Schleiflänge 600 mm︱Schleifbreite 0 mm︱Werkstückhöhe 660 mm︱Gesamtleistungsbedarf 50 kW︱Maschinengewicht ca. 15.000 t︱Raumbedarf ca. m︱
          L I E B H E R R CNC - gesteuerte Wälz- und Profilschleifmaschine Type LCS 300, Baujahr 2006 ______________________________________________________ Rad-durchm. max. 300 mm Modul (Wälzschleifen/Profilschleifen) 1 - 5/7 Schrägungswinkel +/- 35 ° Distanz Tischmitte zu Werkzeugmitte 15 - 450 mm Schleifschlittenhub vertikal max. 600 mm Shiftweg/Werkzeugverfahrweg 200 mm min. Zähnezahl 4 Schleifspindelposition über Tisch min./max. 60 - 660 mm Schleifschnecken- / Profilschleifscheibe Ø 145 x 210 / 175 mm Drehzahl der Schleifschnecke/Profilwerkzeug 2.500 - 10.000 U/Min. Drehzahl des Tisches max. 800 U/Min. Spindelantrieb 28 kW - Gesamtantrieb ca. 50 kW - 400 V - 50 Hz Gewicht gesamt ca. 15.000 kg Zubehör / Sonderausstattung "SIEMENS - 8-Achsen-CNC-Steuerung Type 840 D ist eine einfach zu programmierende CNC-Steuerung mit verzahnungsspezifischer edieneroberfläche (WINDOWS) und Diagnose-Funktionen für eine schnelle Fehlerbehebung. ( auch Ferndiagnose möglich). " Einrichtung zum automatischen Einfädeln der Schleifscheibe in die Zahnlücke am Tisch " Die Maschine arbeitet mit drei Schleifverfahren: a. Wälzschleifverfahren mittels CBN - Schleifschnecken = schnellste Bearbeitung b. Profilschleifen mittels CBN Profilschleifscheiben(eine oder 2 Scheiben) = genaueste Bearbeitung! c. Kombination aus a und b (wirtschaftlichste Lösung) = Vorschleifen mit der Schleifschnecke / Genauigkeitsschleifen mit der Profilschleifscheibe im Einzelteilverfahren " Automatisches Shiften der Schleifschnecke bzw. automatische Positionieren der Profilscheibe " Automatische CNC gesteuerte Werkstückladeeinrichtung mittels eines Ringladers mit 2 Greifern welcher am Gegenständer montiert ist und automatisch Roh und Fertigteile (radförmige) ein- und ausbringt. Die Werkstücke werden über ein separat stehendes Gliederförderband Fabr. FLEX LINK zum Ringlader gebracht , abgegriffen und auch wieder abtransportiert. Mit SIMATIK OP 7 Steuerung. Eine mannlose Fertigung ist dadurch möglich. " hydraulische Werkstückspannung im Tisch mit Spannzange. Kein Reitstockschlitten vorhanden - kann aber nachgerüstet werden. " kompl. Arbeitsraumkapselung mit Schiebetüre und mit separater CO2 - Löscheinrichtung keine Original-Kühlmittelanlage vorhanden ( da Zentralversorgung), interne Spindelkühlung Werkzeug-Einhebevorrichtung für leichteren Schleifscheibenwechsel " Angebauter Schaltschrank mit Klimatisierung, angebautes Hydrauliksystem, kompakte Bauart,
            Raddurchmesser - max. 300 mm
            Radbreite 600 mm
            Modul - max. 7
            Modul - min. 1
            Schleiflänge 600 mm
            Werkstückhöhe 660 mm
            Gesamtleistungsbedarf 50 kW
            Maschinengewicht ca. 15.000 t
            Beschreibung :
            L I E B H E R R CNC - gesteuerte Wälz- und Profilschleifmaschine
            Type LCS 300, Baujahr 2006
            ______________________________________________________

            Rad-durchm. max. 300 mm
            Modul (Wälzschleifen/Profilschleifen) 1 - 5/7
            Schrägungswinkel +/- 35 °
            Distanz Tischmitte zu Werkzeugmitte 15 - 450 mm
            Schleifschlittenhub vertikal max. 600 mm
            Shiftweg/Werkzeugverfahrweg 200 mm
            min. Zähnezahl 4
            Schleifspindelposition über Tisch min./max. 60 - 660 mm

            Schleifschnecken- / Profilschleifscheibe Ø 145 x 210 / 175 mm
            Drehzahl der Schleifschnecke/Profilwerkzeug 2.500 - 10.000 U/Min.
            Drehzahl des Tisches max. 800 U/Min.

            Spindelantrieb 28 kW - Gesamtantrieb ca. 50 kW - 400 V - 50 Hz
            Gewicht gesamt ca. 15.000 kg

            Zubehör / Sonderausstattung

            "SIEMENS - 8-Achsen-CNC-Steuerung Type 840 D ist eine einfach zu programmierende CNC-Steuerung mit verzahnungsspezifischer edieneroberfläche (WINDOWS) und Diagnose-Funktionen für eine schnelle Fehlerbehebung. ( auch Ferndiagnose möglich).
            " Einrichtung zum automatischen Einfädeln der Schleifscheibe in die Zahnlücke am Tisch
            " Die Maschine arbeitet mit drei Schleifverfahren:
            a. Wälzschleifverfahren mittels CBN - Schleifschnecken = schnellste Bearbeitung
            b. Profilschleifen mittels CBN Profilschleifscheiben(eine oder 2 Scheiben) = genaueste Bearbeitung!
            c. Kombination aus a und b (wirtschaftlichste Lösung) = Vorschleifen mit der Schleifschnecke / Genauigkeitsschleifen mit der Profilschleifscheibe im Einzelteilverfahren
            " Automatisches Shiften der Schleifschnecke bzw. automatische Positionieren der Profilscheibe
            " Automatische CNC gesteuerte Werkstückladeeinrichtung mittels eines Ringladers mit 2 Greifern welcher am Gegenständer montiert ist und automatisch Roh und Fertigteile (radförmige) ein- und ausbringt. Die Werkstücke werden über ein separat stehendes Gliederförderband Fabr. FLEX LINK zum Ringlader gebracht , abgegriffen und auch wieder abtransportiert. Mit SIMATIK OP 7 Steuerung.
            Eine mannlose Fertigung ist dadurch möglich.
            " hydraulische Werkstückspannung im Tisch mit Spannzange.
            Kein Reitstockschlitten vorhanden - kann aber nachgerüstet werden.
            " kompl. Arbeitsraumkapselung mit Schiebetüre und mit separater CO2 - Löscheinrichtung keine Original-Kühlmittelanlage vorhanden ( da Zentralversorgung), interne Spindelkühlung
            Werkzeug-Einhebevorrichtung für leichteren Schleifscheibenwechsel
            " Angebauter Schaltschrank mit Klimatisierung, angebautes Hydrauliksystem, kompakte Bauart,
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine GLEASON-HURTH 245 TWG


          • Amann Werkzeugmaschinen GmbH
          • Landshuter Straße 1
          • 85716 Unterschleißheim
          • Deutschland

          • (0049) 89 317754 0
            (0049) 89 3174262
          • info@amann-wzm.de
            www.amann-wzm.de
          #1006-17565 · Zahnflankenschleifmaschine

          GLEASON-HURTH - 245 TWG - - 2004 - 840 D

          Technische Details
          Raddurchmesser - max. 25 - 220 mm︱Modul - max. 4 ︱Modul - min. 0,5 ︱Steuerung 840 D ︱x-Achse 85 - 240 mm︱y-Achse + / - 120 mm︱z-Achse 100 - 500 mm︱A - Achse + / - 45° °︱Werkzeugdurchmesser 160 - 220 mm︱Werkzeugbreite 180 mm︱Vorschub X/Y/Z/-Achse 1000/300/1000 mm/min︱Gesamtleistungsbedarf 68 kW︱Maschinengewicht ca. 9,5 t︱Raumbedarf ca. 5,5 x 5,5 x 2,85 m︱
          Interner Abrichter Werkstückgegenlager 4fach / Wechseleinrichtung Siemens 840D Knoll Kühlmittelfilteranlage AE 1114 Teil-Werkstückförderband,nicht vollständig Feuerlöschanlage ohne Löschmittelflaschen Maschine war zusätzlich an Kühlmittelzentrale angeschlossen
            Raddurchmesser - max. 25 - 220 mm
            Modul - max. 4
            Modul - min. 0,5
            Steuerung 840 D
            x-Achse 85 - 240 mm
            y-Achse + / - 120 mm
            z-Achse 100 - 500 mm
            A - Achse + / - 45° °
            Werkzeugdurchmesser 160 - 220 mm
            Werkzeugbreite 180 mm
            Vorschub X/Y/Z/-Achse 1000/300/1000 mm/min
            Gesamtleistungsbedarf 68 kW
            Maschinengewicht ca. 9,5 t
            Raumbedarf ca. 5,5 x 5,5 x 2,85 m
            Beschreibung :
            Interner Abrichter
            Werkstückgegenlager 4fach / Wechseleinrichtung
            Siemens 840D
            Knoll Kühlmittelfilteranlage AE 1114
            Teil-Werkstückförderband,nicht vollständig
            Feuerlöschanlage ohne Löschmittelflaschen
            Maschine war zusätzlich an Kühlmittelzentrale angeschlossen
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine LIEBHERR LCS 182


          • Amann Werkzeugmaschinen GmbH
          • Landshuter Straße 1
          • 85716 Unterschleißheim
          • Deutschland

          • (0049) 89 317754 0
            (0049) 89 3174262
          • info@amann-wzm.de
            www.amann-wzm.de
          #1006-17379 · Zahnflankenschleifmaschine

          LIEBHERR - LCS 182 - - 2001 - LH 90

          Technische Details
          Raddurchmesser - max. 180 mm︱Modul - max. 5 ︱Modul - min. 1 ︱Steuerung LH 90 ︱Zähnezahl - min. 7 ︱Werkzeugdrehzahlen 4.000 - 10.000 U/min︱Werkzeugdurchmesser 145 - 175 mm︱Shiftweg +/- 100 mm︱Schleifkopfschwenkwinkel +/- 35 °︱Werkzeuglänge - max. 210 mm︱V-Achse 200 mm︱Gesamtleistungsbedarf 25 kW︱Maschinengewicht ca. 12 t︱Raumbedarf ca. 5,20 x 3,00 x 3,90 m︱
          Nur CBN Kein Abrichter in der Maschine drehbarer Gegenhalterturm mit Gegenspitze und Werkstückwechseleinrichtung Keine Werkstückzuführung vorhanden Wurde an Kühlölzentrale betrieben Kühlölsammelbehälter mit Rückführpumpe vorhanden
            Raddurchmesser - max. 180 mm
            Modul - max. 5
            Modul - min. 1
            Steuerung LH 90
            Zähnezahl - min. 7
            Werkzeugdrehzahlen 4.000 - 10.000 U/min
            Werkzeugdurchmesser 145 - 175 mm
            Shiftweg +/- 100 mm
            Schleifkopfschwenkwinkel +/- 35 °
            Werkzeuglänge - max. 210 mm
            V-Achse 200 mm
            Gesamtleistungsbedarf 25 kW
            Maschinengewicht ca. 12 t
            Raumbedarf ca. 5,20 x 3,00 x 3,90 m
            Beschreibung :
            Nur CBN
            Kein Abrichter in der Maschine
            drehbarer Gegenhalterturm mit Gegenspitze und Werkstückwechseleinrichtung
            Keine Werkstückzuführung vorhanden
            Wurde an Kühlölzentrale betrieben
            Kühlölsammelbehälter mit Rückführpumpe vorhanden
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine LIEBHERR LCS 282


          • Amann Werkzeugmaschinen GmbH
          • Landshuter Straße 1
          • 85716 Unterschleißheim
          • Deutschland

          • (0049) 89 317754 0
            (0049) 89 3174262
          • info@amann-wzm.de
            www.amann-wzm.de
          #1006-17251 · Zahnflankenschleifmaschine

          LIEBHERR - LCS 282 - - 2000 - LH 90 LIEBHERR

          Technische Details
          Raddurchmesser - max. 280 mm︱Radbreite 330 mm︱Modul - max. 5 ︱Modul - min. 1 ︱Steuerung LH 90 LIEBHERR︱Zähnezahl - min. 7 ︱Werkzeugdrehzahlen 4.000 - 10.000 U/min︱Werkzeugdurchmesser 145 - 175 mm︱Werkzeuglänge - max. 210 mm︱V-Achse 200 mm︱Shiftweg +/- 100 mm︱Schleifkopfschwenkwinkel +/- 35 °︱Gesamtleistungsbedarf 25 kW︱Maschinengewicht ca. 12 t︱Raumbedarf ca. 5,20 x 3,00 x 3,90 m︱
          nur CBN
            Raddurchmesser - max. 280 mm
            Radbreite 330 mm
            Modul - max. 5
            Modul - min. 1
            Steuerung LH 90 LIEBHERR
            Zähnezahl - min. 7
            Werkzeugdrehzahlen 4.000 - 10.000 U/min
            Werkzeugdurchmesser 145 - 175 mm
            Werkzeuglänge - max. 210 mm
            V-Achse 200 mm
            Shiftweg +/- 100 mm
            Schleifkopfschwenkwinkel +/- 35 °
            Gesamtleistungsbedarf 25 kW
            Maschinengewicht ca. 12 t
            Raumbedarf ca. 5,20 x 3,00 x 3,90 m
            Beschreibung :
            nur CBN
          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine REISHAUER RZ 362 A


          • Emuk GmbH Werkzeugmaschinen
          • Siemensstrasse 24
          • 76316 Malsch
          • Deutschland

          • +49 (0) 7246 1392
            +49 (0) 7246 1394
          • info@emuk.de
            www.emuk.de
          #1058-19043 · Zahnflankenschleifmaschine

          REISHAUER - RZ 362 A - - 1999 - Reishauer

          Technische Details
          Raddurchmesser - max. 360 mm︱Radbreite 175 mm︱Modul - max. 7 ︱Modul - min. 0,5 ︱Steuerung Reishauer ︱Gesamtleistungsbedarf 32 kW︱Maschinengewicht ca. 5 t︱Raumbedarf ca. 6,6x10,1x3,5 m︱
          mit Ladeeinrichtung Maschinen Nr. 73954
            Raddurchmesser - max. 360 mm
            Radbreite 175 mm
            Modul - max. 7
            Modul - min. 0,5
            Steuerung Reishauer
            Gesamtleistungsbedarf 32 kW
            Maschinengewicht ca. 5 t
            Raumbedarf ca. 6,6x10,1x3,5 m
            Beschreibung :
            mit Ladeeinrichtung
            Maschinen Nr. 73954
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine LIEBHERR LCS 282


          • HANS - JÜRGEN GEIGER
          • James-Watt-Str. 12
          • 72555 Metzingen
          • Deutschland

          • (0049)-7123-18040
            (0049)-7123-18384
          • geiger@geiger-germany.com
            www.geiger-germany.com
          #1049-575487 · Zahnflankenschleifmaschine

          LIEBHERR - LCS 282 - - 1999 - LIEBHERR CNC

          Technische Details
          Raddurchmesser - max. 280 mm︱Radbreite 330 mm︱Modul - max. 5 ︱Modul - min. 1 ︱Steuerung LIEBHERR CNC ︱Gesamtleistungsbedarf 28 kW︱Maschinengewicht ca. 12 t︱Raumbedarf ca. m︱
          L I E B H E R R CNC - gesteuerte Wälz- und Profilschleifmaschine Type LCS 282 Baujahr 1999 # 1099 ______________________________________________________ Rad-durchm.max. 280 mm Modul 1 - 5 Schrägungswinkel +/- 35 ° Distanz Tischmitte zu Werkzeugmitte 15 – 285 mm Schleifschlittenhub vertikal 330 mm Shiftweg/Werkzeugverfahrweg 200 mm min. Zähnezahl 7 Schleifspindelposition über Tisch min./max. 70 - 360 mm Werkstück-Einspannlänge 420 bis max. 620 mm Schleifschnecken-? / Profilschleifscheibe Ø 145 x 210 / 175 mm Drehzahl der Schleifschnecke/Profilwerkzeug 2.500 – 10.000 U/Min. Drehzahl des Tisches max. 750 U/Min. Spindelantrieb 28 kW Gesamtantrieb ca. 50 kW - 400 V – 50 Hz Gewicht gesamt ca. 12.000 kg Zubehör / Sonderausstattung • LIEBHERR - CNC-Steuerung Type LH 90 GG ist eine einfach zu programmierende CNC-Steuerung (B+R/IPC 5000) mit verzahnungsspezifischer Bedieneroberfläche und Diagnose-Funktionen für eine schnelle Fehler- behebung. ( auch Ferndiagnose möglich) • Mit Einrichtung zum automatischen Einfädeln der Schleifscheibe in die Zahnlücke • Die Maschine arbeitet mit drei Schleifverfahren: a. Wälzschleifverfahren mittels CBN – Schleifschnecken = schnellste Bearbeitung b. Profilschleifen mittels CBN Profilschleifscheiben(eine oder 2 Scheiben) = genaueste Bearbeitung! c. Kombination aus a und b (wirtschaftlichste Lösung) = Vorschleifen mit der Schleifschnecke / Genauigkeitsschleifen mit der Profilschleif- scheibe im Einzelteilverfahren • Automatisches Shiften der Schleifschnecke bzw. automatische Positionieren der Profilscheibe • Automatische Werkstückladeeinrichtung mittels eines Ringladers welcher am Gegenständer montiert ist und automatisch Roh und Fertigteile ein und ausbringt. Die Werkstücke werden über ein separat stehendes Gliederförder- band Fabr. FLEX LINK zum Ringlader gebracht , abgegriffen und auch wieder abtransportiert. Eine mannlose Fertigung ist dadurch möglich. • hydraulische Werkstückspannung im Tisch, jedoch ohne Spannzeuge. Reitstockschlitten am GegenStänder vorhanden aber ohne Reitstock. Schlittenhub bis ca. 350 mm • kompl. Arbeitsraumkapselung mit Schiebetüre und mit separater CO2 – Löscheinrichtung/IR-Sensor keine Original-Kühlmittelanlage ( da Zentralversorgung), und kein Abrichter vorhanden Zustand : gut bis sehr gut – unter Strom vorführbereit, kompakte Bauart! Lieferung : ab Lager - wie besichtigt Zahlung : rein netto - nach Rechnungserhalt Wir freuen uns über Ihr Interesse – weitere 200 Verzahnungsmaschinen ständig am Lager.
            Raddurchmesser - max. 280 mm
            Radbreite 330 mm
            Modul - max. 5
            Modul - min. 1
            Steuerung LIEBHERR CNC
            Gesamtleistungsbedarf 28 kW
            Maschinengewicht ca. 12 t
            Beschreibung :
            L I E B H E R R
            CNC - gesteuerte Wälz- und Profilschleifmaschine
            Type LCS 282
            Baujahr 1999 # 1099
            ______________________________________________________

            Rad-durchm.max. 280 mm
            Modul 1 - 5
            Schrägungswinkel +/- 35 °
            Distanz Tischmitte zu Werkzeugmitte 15 – 285 mm
            Schleifschlittenhub vertikal 330 mm
            Shiftweg/Werkzeugverfahrweg 200 mm
            min. Zähnezahl 7
            Schleifspindelposition über Tisch min./max. 70 - 360 mm

            Werkstück-Einspannlänge 420 bis max. 620 mm
            Schleifschnecken-? / Profilschleifscheibe Ø 145 x 210 / 175 mm
            Drehzahl der Schleifschnecke/Profilwerkzeug 2.500 – 10.000 U/Min.
            Drehzahl des Tisches max. 750 U/Min.

            Spindelantrieb 28 kW
            Gesamtantrieb ca. 50 kW - 400 V – 50 Hz
            Gewicht gesamt ca. 12.000 kg

            Zubehör / Sonderausstattung

            • LIEBHERR - CNC-Steuerung Type LH 90 GG ist eine einfach zu
            programmierende CNC-Steuerung (B+R/IPC 5000) mit verzahnungsspezifischer
            Bedieneroberfläche und Diagnose-Funktionen für eine schnelle Fehler-
            behebung. ( auch Ferndiagnose möglich)
            • Mit Einrichtung zum automatischen Einfädeln der Schleifscheibe in die
            Zahnlücke
            • Die Maschine arbeitet mit drei Schleifverfahren:
            a. Wälzschleifverfahren mittels CBN – Schleifschnecken = schnellste
            Bearbeitung
            b. Profilschleifen mittels CBN Profilschleifscheiben(eine oder 2
            Scheiben) = genaueste Bearbeitung!
            c. Kombination aus a und b (wirtschaftlichste Lösung) = Vorschleifen
            mit der Schleifschnecke / Genauigkeitsschleifen mit der Profilschleif-
            scheibe im Einzelteilverfahren
            • Automatisches Shiften der Schleifschnecke bzw. automatische Positionieren
            der Profilscheibe
            • Automatische Werkstückladeeinrichtung mittels eines Ringladers welcher am
            Gegenständer montiert ist und automatisch Roh und Fertigteile ein und
            ausbringt. Die Werkstücke werden über ein separat stehendes Gliederförder-
            band Fabr. FLEX LINK zum Ringlader gebracht , abgegriffen und auch wieder
            abtransportiert. Eine mannlose Fertigung ist dadurch möglich.
            • hydraulische Werkstückspannung im Tisch, jedoch ohne Spannzeuge.
            Reitstockschlitten am GegenStänder vorhanden aber ohne Reitstock.
            Schlittenhub bis ca. 350 mm
            • kompl. Arbeitsraumkapselung mit Schiebetüre und mit separater
            CO2 – Löscheinrichtung/IR-Sensor
            keine Original-Kühlmittelanlage ( da Zentralversorgung), und kein
            Abrichter vorhanden

            Zustand : gut bis sehr gut – unter Strom vorführbereit, kompakte Bauart!
            Lieferung : ab Lager - wie besichtigt
            Zahlung : rein netto - nach Rechnungserhalt

            Wir freuen uns über Ihr Interesse – weitere 200 Verzahnungsmaschinen ständig
            am Lager.

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine NILES ZT 30 F


          • Kemmerich Werkzeugmaschinen GmbH
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland

          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-17154 · Zahnflankenschleifmaschine

          NILES - ZT 30 F - - 1998 - Schleicher Promodul-U

          Technische Details
          Raddurchmesser - max. 3000 mm︱Radbreite 1200 mm︱Modul - max. 34 ︱Modul - min. 2 ︱Fußkreisdurchmesser 150 mm︱Kopfkreisdurchmesser 3000 mm︱Zähnezahlbereich 5 - 1000 ︱Schrägungswinkel max. +/- 35 °︱Eingriffswinkel 14 / 31 °︱Werkstückgewicht 20.000 kg︱Hublänge max. 1250 mm︱Doppelhuebe/Min. 80 - 350 Stück︱Rundtischdurchmesser 2000 mm︱Bohrungsdurchmesser 600/710 mm︱Schleifscheibenabmessungen 270/350 x 127 x 40-63 mm︱elektr. Ausführung - Spannung/Frequenz 400 / 50 V/Hz︱Steuerung Schleicher Promodul-U ︱Gesamtleistungsbedarf 45 kW︱Maschinengewicht ca. 85 t︱
          Zahnrad-Teilwälzschleifmaschine ausgestattet mit: - CNC Steuerung Schleicher Promodul U mit direkter Eingabe aller Verzahnungsparameter mit entsprechender Software bzw. Unterprogrammen für den automatischen Zyklus mit allen Zustelloptionen. Die Spanabnahme erfolgt durch die Schleifscheibe, die Werkstückbewegung (Wälzen,Teilen, Zustellen) werden durch CNC-Achsen mit Meßsysteme erzeugt, die Wälzbewegung des Werkstückes wird durch die Bettschlittenbewegung (X-Achse) und die Rundtischbewegung (C-Achse) generiert. - Innen- und Außenschleifkopf (auswechselbar) - Zeiss/Höfler Meßeinrichtung auf der Maschine (Höfler TPS-Software für Stirnrad und Schrägstirnrad) - Breitenballigkeitseinrichtung am Schleifkopf montiert, bewegt über Hebelsystem und Schablone, die Höhenballigkeit wird über das CNC-2-Achsen Abrichtgeräterzeugt. - Schleifschlitten bis zu 35° neigbar, dadurch ist es möglich gerad- und schrägverzahnte Zahnräder kegelförmig zu schleifen sowie auch ZR-Stoßräder u.ZR-Schaberäder zu hinterschleifen. - Profilkorrektur möglich durch entsprechendes Abrichten mittels des aufgebauten CNC-2-Achsen Abrichters mit angetriebener Diamantscheibe. - Rundum-Spritzschutzabdeckung mit Schiebetüren, Ölkühler, Absaugung, separater Schaltschrank und sep. Hydraulik, Treppen und Podeste, Maschine hat einen Defekt an der Steuerung - daher bietet sich ein Austausch/Modernisierung der Steuerung an
            Raddurchmesser - max. 3000 mm
            Radbreite 1200 mm
            Modul - max. 34
            Modul - min. 2
            Fußkreisdurchmesser 150 mm
            Kopfkreisdurchmesser 3000 mm
            Zähnezahlbereich 5 - 1000
            Schrägungswinkel max. +/- 35 °
            Eingriffswinkel 14 / 31 °
            Werkstückgewicht 20.000 kg
            Hublänge max. 1250 mm
            Doppelhuebe/Min. 80 - 350 Stück
            Rundtischdurchmesser 2000 mm
            Bohrungsdurchmesser 600/710 mm
            Schleifscheibenabmessungen 270/350 x 127 x 40-63 mm
            elektr. Ausführung - Spannung/F. 400 / 50 V/Hz
            Steuerung Schleicher Promodul-U
            Gesamtleistungsbedarf 45 kW
            Maschinengewicht ca. 85 t
            Beschreibung :
            Zahnrad-Teilwälzschleifmaschine ausgestattet mit:
            - CNC Steuerung Schleicher Promodul U
            mit direkter Eingabe aller Verzahnungsparameter mit entsprechender Software
            bzw. Unterprogrammen für den automatischen Zyklus mit allen Zustelloptionen.
            Die Spanabnahme erfolgt durch die Schleifscheibe, die Werkstückbewegung
            (Wälzen,Teilen, Zustellen) werden durch CNC-Achsen mit Meßsysteme erzeugt, die
            Wälzbewegung des Werkstückes wird durch die Bettschlittenbewegung (X-Achse) und
            die Rundtischbewegung (C-Achse) generiert.
            - Innen- und Außenschleifkopf (auswechselbar)
            - Zeiss/Höfler Meßeinrichtung auf der Maschine (Höfler TPS-Software für
            Stirnrad und Schrägstirnrad)
            - Breitenballigkeitseinrichtung am Schleifkopf montiert, bewegt über
            Hebelsystem und Schablone, die Höhenballigkeit wird über das CNC-2-Achsen
            Abrichtgeräterzeugt.
            - Schleifschlitten bis zu 35° neigbar, dadurch ist es möglich gerad- und
            schrägverzahnte Zahnräder kegelförmig zu schleifen sowie auch ZR-Stoßräder
            u.ZR-Schaberäder zu hinterschleifen.
            - Profilkorrektur möglich durch entsprechendes Abrichten mittels des
            aufgebauten CNC-2-Achsen Abrichters mit angetriebener Diamantscheibe.
            - Rundum-Spritzschutzabdeckung mit Schiebetüren, Ölkühler, Absaugung, separater
            Schaltschrank und sep. Hydraulik, Treppen und Podeste,

            Maschine hat einen Defekt an der Steuerung - daher bietet
            sich ein Austausch/Modernisierung der Steuerung an
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine Kownatzki-Reishauer RKZ 400


          • GWM GmbH
          • Gewerbestr. 2
          • 79639 Grenzach-Wyhlen
          • Deutschland

          • (0049) 7624 9082 0
            07624 9082-206
          • info@gromag.ch
            www.gromag.ch
          #1044-2897 · Zahnflankenschleifmaschine

          Kownatzki-Reishauer - RKZ 400 - - 1997 - CNC Dialog

          Technische Details
          Raddurchmesser - max. 400 mm︱Radbreite 200 mm︱Modul - max. 10 ︱Modul - min. 2 ︱Steuerung CNC Dialog ︱Gesamtleistungsbedarf 12 kW︱Maschinengewicht ca. 7 t︱Raumbedarf ca. 4,2x3x2,2 m︱
          Wir haben 2 Maschinen dieser Art auf Lager 1 Maschine mit CNC Abrichter sowie Flanschen und Scheiben https://youtu.be/sfYoDruvwYY
            Raddurchmesser - max. 400 mm
            Radbreite 200 mm
            Modul - max. 10
            Modul - min. 2
            Steuerung CNC Dialog
            Gesamtleistungsbedarf 12 kW
            Maschinengewicht ca. 7 t
            Raumbedarf ca. 4,2x3x2,2 m
            Beschreibung :
            Wir haben 2 Maschinen dieser Art auf Lager
            1 Maschine mit CNC Abrichter sowie Flanschen und Scheiben
            https://youtu.be/sfYoDruvwYY
          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine Kownatzki-Reishauer RKZ 400


          • GWM GmbH
          • Gewerbestr. 2
          • 79639 Grenzach-Wyhlen
          • Deutschland

          • (0049) 7624 9082 0
            07624 9082-206
          • info@gromag.ch
            www.gromag.ch
          #1044-2948 · Zahnflankenschleifmaschine

          Kownatzki-Reishauer - RKZ 400 - - 1997 - CNC Dialog

          Technische Details
          Raddurchmesser - max. 400 mm︱Radbreite 200 mm︱Modul - max. 10 ︱Modul - min. 2 ︱Steuerung CNC Dialog ︱Gesamtleistungsbedarf 12 kW︱Maschinengewicht ca. 7 t︱Raumbedarf ca. 4,2x3x2,2 m︱
          Wir haben 2 Maschinen dieser Art auf Lager 1 Maschine mit CNC Abrichter sowie Flanschen und Scheiben https://youtu.be/sfYoDruvwYY
            Raddurchmesser - max. 400 mm
            Radbreite 200 mm
            Modul - max. 10
            Modul - min. 2
            Steuerung CNC Dialog
            Gesamtleistungsbedarf 12 kW
            Maschinengewicht ca. 7 t
            Raumbedarf ca. 4,2x3x2,2 m
            Beschreibung :
            Wir haben 2 Maschinen dieser Art auf Lager
            1 Maschine mit CNC Abrichter sowie Flanschen und Scheiben
            https://youtu.be/sfYoDruvwYY
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAS 51


          • Emuk GmbH Werkzeugmaschinen
          • Siemensstrasse 24
          • 76316 Malsch
          • Deutschland

          • +49 (0) 7246 1392
            +49 (0) 7246 1394
          • info@emuk.de
            www.emuk.de
          #1058-15115 · Zahnflankenschleifmaschine

          KAPP - VAS 51 - - 1996 -

          Technische Details
          Raddurchmesser - max. 250 mm︱Radbreite 320 mm︱Modul - max. 10 ︱Modul - min. 0,1 ︱Zähnezahl 2 - 999 ︱Schrägungswinkel - max. +/- 90 °︱Schleifscheibendurchmesser max 200 mm︱x-Achse 320 mm︱y-Achse 150 mm︱z-Achse +/- 81,5 mm︱a-Achse 360 °︱b-Achse +/- 90 °︱Steuerung ︱Gesamtleistungsbedarf Kapp D 200 CNC︱Maschinengewicht ca. 9,5 t︱Raumbedarf ca. 5,1 x 4,3 x 2,6 m︱
          mit Kühlmittelanlage 2 Schleifspindeln 40 mm Aufnahmen
            Raddurchmesser - max. 250 mm
            Radbreite 320 mm
            Modul - max. 10
            Modul - min. 0,1
            Zähnezahl 2 - 999
            Schrägungswinkel - max. +/- 90 °
            Schleifscheibendurchmesser max 200 mm
            x-Achse 320 mm
            y-Achse 150 mm
            z-Achse +/- 81,5 mm
            a-Achse 360 °
            b-Achse +/- 90 °
            Gesamtleistungsbedarf Kapp D 200 CNC
            Maschinengewicht ca. 9,5 t
            Raumbedarf ca. 5,1 x 4,3 x 2,6 m
            Beschreibung :
            mit Kühlmittelanlage
            2 Schleifspindeln 40 mm Aufnahmen
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine REISHAUER RZ 300 E


          • Kemmerich Werkzeugmaschinen GmbH
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland

          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-18870 · Zahnflankenschleifmaschine

          REISHAUER - RZ 300 E - - 1990 -

          Technische Details
          Raddurchmesser - max. 300 mm︱Radbreite 180 mm︱Modul - max. 5 ︱Modul - min. 0,5 ︱Fußkreisdurchmesser 10 mm︱Schlittenhub 180 mm︱Einspannlänge 420 mm︱Zähnezahl 7 - 256 ︱Schrägungswinkel max. +/- 45 °︱Schleifscheiben-Durchmesser max. 350/270 mm︱Drehzahl 1100 - 1900 U/min︱Gesamtleistungsbedarf 18 kW︱Maschinengewicht ca. 4,9 t︱Raumbedarf ca. 4,5 x 5,0 x 2,1 m︱
          ausgestattet mit: - Autom. Shifting - Wechselräder-Satz - Abrichtgerät - Absaugung
            Raddurchmesser - max. 300 mm
            Radbreite 180 mm
            Modul - max. 5
            Modul - min. 0,5
            Fußkreisdurchmesser 10 mm
            Schlittenhub 180 mm
            Einspannlänge 420 mm
            Zähnezahl 7 - 256
            Schrägungswinkel max. +/- 45 °
            Schleifscheiben-Durchmesser max. 350/270 mm
            Drehzahl 1100 - 1900 U/min
            Gesamtleistungsbedarf 18 kW
            Maschinengewicht ca. 4,9 t
            Raumbedarf ca. 4,5 x 5,0 x 2,1 m
            Beschreibung :
            ausgestattet mit:
            - Autom. Shifting
            - Wechselräder-Satz
            - Abrichtgerät
            - Absaugung
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAS 482 CNC


          • KARAT Werkzeugmaschinen GmbH
          • Lily-Braun-Straße 45
          • 40699 Erkrath
          • Deutschland

          • 02104 / 138 59 30
            02104 / 138 59 31
          • info@karat-maschinen.de
            www.karat-maschinen.de

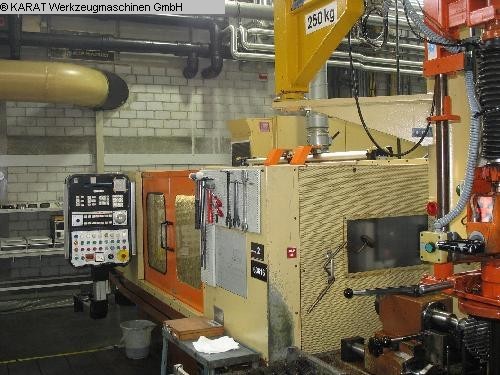

          #1097-10036 · Zahnflankenschleifmaschine

          KAPP - VAS 482 CNC - - 1986 -

          Technische Details
          Raddurchmesser - max. 300 mm︱Radbreite 700 mm︱Modul - max. 12 ︱Modul - min. ︱Zähnezahlbereich 1 - 999 ︱Werkstücklänge - max. 700 mm︱x-Achse 597 mm︱y-Achse 183 mm︱a-Achse 360 °︱b-Achse 182 °︱Schrägungswinkel - max. +/-60 °︱Aufnahmedurchmesser 40 mm︱Schleifscheibendurchmesser 200 mm︱Werkstückdurchmesser 300 mm︱Schleifspindel-Drehzahlen stufenlos 2000 - 10000 U/min︱Schleifschlittenarbeitshübe 550 mm︱Schleifschlittengeschwindigkeit 15000 mm/min︱Achsabstand zw. Werkstück u. Werkzeug min/max 200 ︱Schrägungswinkel - max. +/- 60 °︱Steigung max. 9000 mm︱
          CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad- und Schrägverzahnungen, ausgerüstet mit : Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
            Raddurchmesser - max. 300 mm
            Radbreite 700 mm
            Modul - max. 12
            Zähnezahlbereich 1 - 999
            Werkstücklänge - max. 700 mm
            x-Achse 597 mm
            y-Achse 183 mm
            a-Achse 360 °
            b-Achse 182 °
            Schrägungswinkel - max. +/-60 °
            Aufnahmedurchmesser 40 mm
            Schleifscheibendurchmesser 200 mm
            Werkstückdurchmesser 300 mm
            Schleifspindel-Drehzahlen stufen. 2000 - 10000 U/min
            Schleifschlittenarbeitshübe 550 mm
            Schleifschlittengeschwindigkeit 15000 mm/min
            Achsabstand zw. Werkstück u. We. 200
            Schrägungswinkel - max. +/- 60 °
            Steigung max. 9000 mm
            Beschreibung :
            CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad-
            und Schrägverzahnungen, ausgerüstet mit :
            Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung
            CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine REISHAUER RZP 200


          • HANS - JÜRGEN GEIGER
          • James-Watt-Str. 12
          • 72555 Metzingen
          • Deutschland

          • (0049)-7123-18040
            (0049)-7123-18384
          • geiger@geiger-germany.com
            www.geiger-germany.com
          #1049-053024 · Zahnflankenschleifmaschine

          REISHAUER - RZP 200 - - 1986 -

          Technische Details
          Raddurchmesser - max. 0 mm︱Radbreite 120 mm︱Modul - max. 3 ︱Modul - min. 1 ︱Gesamtleistungsbedarf 20 kW︱Maschinengewicht ca. 7,5 t︱Raumbedarf ca. m︱REISHAUER-Elektronik-Steuerung,automatisches Werks ︱system für wellenförmige Teile ca. 350 mm lang ein ︱u.Entladeeinrichtung, Profilkorrektur möglich, vol ︱Profilierung mittels einschwenkb.Diamantzahnrad, s ︱sep. Schaltschrank ︱4 Maschinen vorhanden - verschiedene Preise
          5 Maschinen am Lager, Baujahr: zwischen 1986 und 1990 Rad-Æ min./max. 55 - 120 mm Rad-Æ bei wellenförmigen Teilen 80 mm Modul (Pitch 25,4-8,5) 1 - 3 Zähnezahl min./max. 13 - 80 Eingriffswinkel 14 - 30 ° Schrägungswinkel max. 40 ° Werkstück-Einspannlänge 145 - 420 mm Schleifschnecken-Æ 300 - 400 mm Schleifschnecken-Breite 25 - 40 mm Schleifschnecken-Drehzahl stfl. (35 m/s) 1.650 U/Min. Vorschub-Bereich 0 ,4 - 4,0 mm/WU Gesamtantrieb 20 kW - 380 V - 50 Hz * Gewicht 7.500 kg Zubehör / Sonderausstattung * REISHAUER-Elektronic-Steuerung für eine einfache Programmierung der Maschine für Werkstückparameter und Schleifprozess * automatische Werkstück-Beschickungssystem für wellenförmige Teile ca. 350 mm lang einschließlich hydr.Lade-und Entlade-Einrichtung = vollautomatische Produktionsmöglichkeit * Profilkorrektur möglich: Kopf-Rücknahme / Höhenballigkeit / Breitenballigkeit * separate Hydraulik und separater Schaltschrank * vollautomatische Profilierung mittels einschwenkbarem Diamant- zahnrad auf einer Welle anstelle des Werkstückes gespannt, die Abrichtintervalle sind voreinstellbar mit Kompensation. Diese Maschine eignet sich insbesondere zum Schleifen von Schrägstirn- rädern mit/ohne Profilmodifikation in großen Mengen zu geringen Kosten. ( 3 bis 4-fache Zeitersparnis ) Der Antrieb von Werkstück und Schleifschnecke ist getrennt und die konst. Drehzahl über Winkelschrittgeber überwacht. Die Spanzustellung erfolgt auf die volle Pofiltiefe sowie über eine vorher definierte, zusätzliche Vorwärts- und Rückwärtsdrehung des Werkstückes. So werden auch beide Zahn- flanken kontinuierlich abgewälzt u. geschliffen. Ebenfalls werden so die Profilkorrekturen während des Abrichtens erzeugt. (mittels diamantbelegtem Zahnrad anstelle des Werkstückes) Alle Funktionen werden über Mikroprozessor gesteuert u. überwacht - Störungen werden durch Fehlercode-Nummern angezeigt. Alle Maschinen sind in sehr gutem Zustand u. können teilweise unter Strom hier besichtigt werden. Lieferung : ab Lager - wie besichtigt Zahlung : rein netto - vor Lieferung Wir bitten um Ihren Auftrag. Weitere REISHAUER - MASCHINEN auf Lager.
            Radbreite 120 mm
            Modul - max. 3
            Modul - min. 1
            Gesamtleistungsbedarf 20 kW
            Maschinengewicht ca. 7,5 t
            Beschreibung :
            5 Maschinen am Lager,
            Baujahr: zwischen 1986 und 1990

            Rad-Æ min./max. 55 - 120 mm
            Rad-Æ bei wellenförmigen Teilen 80 mm
            Modul (Pitch 25,4-8,5) 1 - 3
            Zähnezahl min./max. 13 - 80
            Eingriffswinkel 14 - 30 °
            Schrägungswinkel max. 40 °
            Werkstück-Einspannlänge 145 - 420 mm

            Schleifschnecken-Æ 300 - 400 mm
            Schleifschnecken-Breite 25 - 40 mm
            Schleifschnecken-Drehzahl stfl. (35 m/s) 1.650 U/Min.
            Vorschub-Bereich 0 ,4 - 4,0 mm/WU

            Gesamtantrieb 20 kW - 380 V - 50 Hz * Gewicht 7.500 kg

            Zubehör / Sonderausstattung
            * REISHAUER-Elektronic-Steuerung für eine einfache Programmierung
            der Maschine für Werkstückparameter und Schleifprozess
            * automatische Werkstück-Beschickungssystem für wellenförmige Teile
            ca. 350 mm lang einschließlich hydr.Lade-und Entlade-Einrichtung
            = vollautomatische Produktionsmöglichkeit
            * Profilkorrektur möglich:
            Kopf-Rücknahme / Höhenballigkeit / Breitenballigkeit
            * separate Hydraulik und separater Schaltschrank
            * vollautomatische Profilierung mittels einschwenkbarem Diamant-
            zahnrad auf einer Welle anstelle des Werkstückes gespannt,
            die Abrichtintervalle sind voreinstellbar mit Kompensation.

            Diese Maschine eignet sich insbesondere zum Schleifen von Schrägstirn-
            rädern mit/ohne Profilmodifikation in großen Mengen zu geringen Kosten.
            ( 3 bis 4-fache Zeitersparnis )
            Der Antrieb von Werkstück und Schleifschnecke ist getrennt und die konst.
            Drehzahl über Winkelschrittgeber überwacht. Die Spanzustellung erfolgt auf
            die volle Pofiltiefe sowie über eine vorher definierte, zusätzliche
            Vorwärts- und Rückwärtsdrehung des Werkstückes. So werden auch beide Zahn-
            flanken kontinuierlich abgewälzt u. geschliffen.
            Ebenfalls werden so die Profilkorrekturen während des Abrichtens erzeugt.
            (mittels diamantbelegtem Zahnrad anstelle des Werkstückes)
            Alle Funktionen werden über Mikroprozessor gesteuert u. überwacht -
            Störungen werden durch Fehlercode-Nummern angezeigt.

            Alle Maschinen sind in sehr gutem Zustand u. können teilweise unter
            Strom hier besichtigt werden.
            Lieferung : ab Lager - wie besichtigt
            Zahlung : rein netto - vor Lieferung
            Wir bitten um Ihren Auftrag. Weitere REISHAUER - MASCHINEN auf Lager.
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAS 482 CNC


          • KARAT Werkzeugmaschinen GmbH
          • Lily-Braun-Straße 45
          • 40699 Erkrath
          • Deutschland

          • 02104 / 138 59 30
            02104 / 138 59 31
          • info@karat-maschinen.de
            www.karat-maschinen.de
          #1097-10038 · Zahnflankenschleifmaschine

          KAPP - VAS 482 CNC - - 1986 -

          Technische Details
          Raddurchmesser - max. 300 mm︱Radbreite 700 mm︱Modul - max. 12 ︱Modul - min. ︱Zähnezahlbereich 1 - 999 ︱Werkstücklänge - max. 700 mm︱x-Achse 597 mm︱y-Achse 183 mm︱a-Achse 360 °︱b-Achse 182 °︱Schrägungswinkel - max. +/-60 °︱Aufnahmedurchmesser 40 mm︱Schleifscheibendurchmesser 200 mm︱Werkstückdurchmesser 300 mm︱Schleifspindel-Drehzahlen stufenlos 1250 - 6300 U/min︱Schleifschlittenarbeitshübe 550 mm︱Schleifschlittengeschwindigkeit 15000 mm/min︱Achsabstand zw. Werkstück u. Werkzeug min/max 200 ︱Schrägungswinkel - max. +/- 60 °︱Steigung max. 9000 mm︱
          CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad- und Schrägverzahnungen, ausgerüstet mit : Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
            Raddurchmesser - max. 300 mm
            Radbreite 700 mm
            Modul - max. 12
            Zähnezahlbereich 1 - 999
            Werkstücklänge - max. 700 mm
            x-Achse 597 mm
            y-Achse 183 mm
            a-Achse 360 °
            b-Achse 182 °
            Schrägungswinkel - max. +/-60 °
            Aufnahmedurchmesser 40 mm
            Schleifscheibendurchmesser 200 mm
            Werkstückdurchmesser 300 mm
            Schleifspindel-Drehzahlen stufen. 1250 - 6300 U/min
            Schleifschlittenarbeitshübe 550 mm
            Schleifschlittengeschwindigkeit 15000 mm/min
            Achsabstand zw. Werkstück u. We. 200
            Schrägungswinkel - max. +/- 60 °
            Steigung max. 9000 mm
            Beschreibung :
            CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad-
            und Schrägverzahnungen, ausgerüstet mit :
            Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung
            CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAS 482 CNC


          • Kemmerich Werkzeugmaschinen GmbH
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland

          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-08634 · Zahnflankenschleifmaschine

          KAPP - VAS 482 CNC - - 1986 - Kapp Optronic D 140

          Technische Details
          Raddurchmesser - max. 300 mm︱Radbreite 700 mm︱Modul - max. 12 ︱Modul - min. ︱Zähnezahlbereich 1 - 999 ︱Werkstücklänge - max. 700 mm︱x-Achse 597 mm︱y-Achse 183 mm︱a-Achse 360 °︱b-Achse 182 °︱Schrägungswinkel - max. +/-60 °︱Aufnahmedurchmesser 40 mm︱Schleifscheibendurchmesser 200 mm︱Werkstückdurchmesser 300 mm︱Schleifspindel-Drehzahlen stufenlos 1250 - 6300 U/min︱Schleifschlittenarbeitshübe 550 mm︱Schleifschlittengeschwindigkeit 15000 mm/min︱Achsabstand zw. Werkstück u. Werkzeug min/max 200 ︱Schrägungswinkel - max. +/- 60 °︱Steigung max. 9000 mm︱
          CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad- und Schrägverzahnungen, ausgerüstet mit : Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
            Raddurchmesser - max. 300 mm
            Radbreite 700 mm
            Modul - max. 12
            Zähnezahlbereich 1 - 999
            Werkstücklänge - max. 700 mm
            x-Achse 597 mm
            y-Achse 183 mm
            a-Achse 360 °
            b-Achse 182 °
            Schrägungswinkel - max. +/-60 °
            Aufnahmedurchmesser 40 mm
            Schleifscheibendurchmesser 200 mm
            Werkstückdurchmesser 300 mm
            Schleifspindel-Drehzahlen stufen. 1250 - 6300 U/min
            Schleifschlittenarbeitshübe 550 mm
            Schleifschlittengeschwindigkeit 15000 mm/min
            Achsabstand zw. Werkstück u. We. 200
            Schrägungswinkel - max. +/- 60 °
            Steigung max. 9000 mm
            Beschreibung :
            CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad- und Schrägverzahnungen, ausgerüstet mit :
            Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung
            CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAS 482 CNC


          • Kemmerich Werkzeugmaschinen GmbH
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland

          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-08672 · Zahnflankenschleifmaschine

          KAPP - VAS 482 CNC - - 1986 - Kapp Optronic D 140

          Technische Details
          Raddurchmesser - max. 300 mm︱Radbreite 700 mm︱Modul - max. 12 ︱Modul - min. ︱Zähnezahlbereich 1 - 999 ︱Werkstücklänge - max. 700 mm︱x-Achse 597 mm︱y-Achse 183 mm︱a-Achse 360 °︱b-Achse 182 °︱Schrägungswinkel - max. +/-60 °︱Aufnahmedurchmesser 40 mm︱Schleifscheibendurchmesser 200 mm︱Werkstückdurchmesser 300 mm︱Schleifspindel-Drehzahlen stufenlos 2000 - 10000 U/min︱Schleifschlittenarbeitshübe 550 mm︱Schleifschlittengeschwindigkeit 15000 mm/min︱Achsabstand zw. Werkstück u. Werkzeug min/max 200 ︱Schrägungswinkel - max. +/- 60 °︱Steigung max. 9000 mm︱
          CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad- und Schrägverzahnungen, ausgerüstet mit : Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
            Raddurchmesser - max. 300 mm
            Radbreite 700 mm
            Modul - max. 12
            Zähnezahlbereich 1 - 999
            Werkstücklänge - max. 700 mm
            x-Achse 597 mm
            y-Achse 183 mm
            a-Achse 360 °
            b-Achse 182 °
            Schrägungswinkel - max. +/-60 °
            Aufnahmedurchmesser 40 mm
            Schleifscheibendurchmesser 200 mm
            Werkstückdurchmesser 300 mm
            Schleifspindel-Drehzahlen stufen. 2000 - 10000 U/min
            Schleifschlittenarbeitshübe 550 mm
            Schleifschlittengeschwindigkeit 15000 mm/min
            Achsabstand zw. Werkstück u. We. 200
            Schrägungswinkel - max. +/- 60 °
            Steigung max. 9000 mm
            Beschreibung :
            CNC Verzahnungsschleifmaschine, besonderes geeignet zum Schleifen von Außen-, Gerad- und Schrägverzahnungen, ausgerüstet mit :
            Beladekran 250 kg, Spritzpistole, Werkzeugschrank, Einrichtung für Drehrichtungswechsel der Schleifspindel, Schnittstelle nach DIN V 24 RS 232, Ölnebelabsaugung
            CNC-Steuerung OPTRONIC D 140 für 4 Achsen X,Y,B,A
          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAS 482 CNC


          • HANS - JÜRGEN GEIGER
          • James-Watt-Str. 12
          • 72555 Metzingen
          • Deutschland

          • (0049)-7123-18040
            (0049)-7123-18384
          • geiger@geiger-germany.com
            www.geiger-germany.com
          #1049-350293 · Zahnflankenschleifmaschine

          KAPP - VAS 482 CNC - - 1984 -

          Technische Details
          Raddurchmesser - max. 300 mm︱Radbreite 750 mm︱Modul - max. 10 ︱Gesamtleistungsbedarf 20 kW︱Maschinengewicht ca. 7,5 t︱
          CNC - gesteuerte, horizontale Zahnrad- und Profilschleifmaschine Type VAS 482 CNC, Baujahr 1984, Ser.Nr.40.208 TECHNISCHE DATEN: Spitzenweite/ Werkstücklänge ca. 750 mm Spitzenhöhe über Tisch 200 mm Max. Schleiflänge 550 mm Werkstück-Ø min./max. 40 - 300 mm Werkstückspindelbohrung 120 mm Modulbereich 1-10 Zähnezahlbereich 1 - 999 mögliche Schleifscheiben-Drehzahlen 2.000 - 16.000 U/min Schleifscheiben- je nach Modul 40 - 200 mm Verstellweg des Schleifspindelschlittens vertikal max. 200 mm Verstellweg des Schleifspindelschlittens quer 100 mm Spindelantrieb 6 kW Gesamtantrieb 20 kW - 380 V - 50 Hz Gewicht 7.500 kg Zubehör/Sonderausstattung : Ideale Maschine zum Fertigschleifen von Außen-Gerad und Schrägverzahnungen mittels BORAZON / Diamant-Profilschleifscheiben, auch gerade bei kleinen Stückzahlen Schleifscheibenwechsel ca. alle 3000 Werkstücke - können aufbereitet werden. CNC-Steuerung Fabrikat OPTRONIC CNC D 140 zur Steuerung aller 4 Achsen = XYAB (Tischbewegung längs,Schleifschlitten senkrecht,Teilung/Zz, Schrägungswinkel) Programmieren aller Arbeitsschritte direkt an der Pendeltafel-Steuerung inklusive Elektronischem Handrad, digitaler Anzeige der Programmschritte, Amperemeter für die Schleifspindel, digitale Fehleranzeige, Override, automatischer Schleifzyklus, Balligschleifen über Steuerung möglich, (Kopierfunktion) Stufenlose Regulierung des Schleifspindelantriebes 0 -16.000 U/Min., separat ca. 6 verschiedene Schleifspindeleinheiten vorhanden, zum leichten Austausch am Schleifkopf Aufwendiger Hydraulischer Reitstock links für die Werkstückklemmung, Rundum-Verkleidung als Spritzschutz mit automatischen Schiebetüren, Spüleinrichtung Elektronisches Einmittgerät zum Einfinden der Zahnlücke, Werkstück-Vorzentrierung auf Tisch Zentralschmierung, angebauter Schaltschrank und angebaute Hydraulik, derzeit keine Kühlöleinrichtung vorhanden da an Zentralversorgung angeschlossen.
            Raddurchmesser - max. 300 mm
            Radbreite 750 mm
            Modul - max. 10
            Gesamtleistungsbedarf 20 kW
            Maschinengewicht ca. 7,5 t
            Beschreibung :
            CNC - gesteuerte, horizontale Zahnrad- und Profilschleifmaschine
            Type VAS 482 CNC, Baujahr 1984, Ser.Nr.40.208
            TECHNISCHE DATEN:
            Spitzenweite/ Werkstücklänge ca. 750 mm
            Spitzenhöhe über Tisch 200 mm
            Max. Schleiflänge 550 mm
            Werkstück-Ø min./max. 40 - 300 mm
            Werkstückspindelbohrung 120 mm
            Modulbereich 1-10
            Zähnezahlbereich 1 - 999

            mögliche Schleifscheiben-Drehzahlen 2.000 - 16.000 U/min
            Schleifscheiben- je nach Modul 40 - 200 mm
            Verstellweg des Schleifspindelschlittens vertikal max. 200 mm
            Verstellweg des Schleifspindelschlittens quer 100 mm

            Spindelantrieb 6 kW
            Gesamtantrieb 20 kW - 380 V - 50 Hz
            Gewicht 7.500 kg

            Zubehör/Sonderausstattung :
            Ideale Maschine zum Fertigschleifen von Außen-Gerad und Schrägverzahnungen mittels BORAZON / Diamant-Profilschleifscheiben, auch gerade bei kleinen Stückzahlen
            Schleifscheibenwechsel ca. alle 3000 Werkstücke - können aufbereitet werden.
            CNC-Steuerung Fabrikat OPTRONIC CNC D 140 zur Steuerung aller 4 Achsen = XYAB
            (Tischbewegung längs,Schleifschlitten senkrecht,Teilung/Zz, Schrägungswinkel)
            Programmieren aller Arbeitsschritte direkt an der Pendeltafel-Steuerung inklusive
            Elektronischem Handrad, digitaler Anzeige der Programmschritte, Amperemeter für die Schleifspindel,
            digitale Fehleranzeige, Override, automatischer Schleifzyklus,
            Balligschleifen über Steuerung möglich, (Kopierfunktion)
            Stufenlose Regulierung des Schleifspindelantriebes 0 -16.000 U/Min., separat ca. 6 verschiedene Schleifspindeleinheiten vorhanden, zum leichten Austausch am Schleifkopf
            Aufwendiger Hydraulischer Reitstock links für die Werkstückklemmung,
            Rundum-Verkleidung als Spritzschutz mit automatischen Schiebetüren, Spüleinrichtung
            Elektronisches Einmittgerät zum Einfinden der Zahnlücke, Werkstück-Vorzentrierung auf Tisch
            Zentralschmierung, angebauter Schaltschrank und angebaute Hydraulik,
            derzeit keine Kühlöleinrichtung vorhanden da an Zentralversorgung angeschlossen.


          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAG  481 CNC


          • HANS - JÜRGEN GEIGER
          • James-Watt-Str. 12
          • 72555 Metzingen
          • Deutschland

          • (0049)-7123-18040
            (0049)-7123-18384
          • geiger@geiger-germany.com
            www.geiger-germany.com
          #1049-351892 · Zahnflankenschleifmaschine

          KAPP - VAG 481 CNC - - 1984 -

          Technische Details
          Raddurchmesser - max. 330 mm︱Radbreite 700 mm︱Modul - max. 6 ︱Modul - min. 1 ︱Gesamtleistungsbedarf 15 kW︱Maschinengewicht ca. 5,5 t︱
          Spitzenweite/ Werkstücklänge ca. 700 mm Spitzenhöhe über Tisch 250 mm Max. Schleiflänge 520 mm Werkstück-Ø min./max. 40 - 330 mm Werkstückspindelbohrung 120 mm Modulbereich 1-6 Zähnezahlbereich 1 - 499 mögliche Schleifscheiben-Drehzahlen 2.000 - 6.000 U/min Schleifscheiben- je nach Modul 40 - 200 mm Schleifschlittengeschwindigkeit horizontal ca. 15 m/Min. Verstellweg des Schleifspindelschlittens vertikal max. 200 mm Verstellweg des Schleifspindelschlittens quer 100 mm Spindelantrieb 4 kW Gesamtantrieb 15 kW - 380 V - 50 Hz Gewicht 5.500 kg Zubehör/Sonderausstattung : Ideale Maschine zum Fertigschleifen von Außen-Geradverzahnungen mittels BORAZON / Diamant-Profilschleifscheiben, auch gerade bei kleinen Stückzahlen Schleifscheibenwechsel ca. alle 3000 Werkstücke - können aufbereitet werden. CNC-Steuerung Fabrikat OPTRONIC CNC D 107 zur Steuerung aller 4 Achsen = XYZA (Tischbewegung längs,Schleifschlitten senkrecht,Schleifschlitten quer, Teilung/Zz) Programmieren aller Arbeitsschritte direkt an der Pendeltafel-Steuerung inklusive Elektronischem Handrad, digitaler Anzeige der Programmschritte, Amperemeter für die Schleifspindel, digitale Fehleranzeige, Override, automatischer Schleifzyklus, Balligschleifen über Steuerung möglich, (Kopierfunktion) Werkstückausrichtvorrichtung für die Einmittung in die Zahnlücke/Einlegestellung Aufwendig verstellbarer, hydraulischer Reitstock für die Werkstückklemmung, Rundum-Verkleidung als Spritzschutz mit automatischen Schiebetüren, Spüleinrichtung Zentralschmierung, angebauter Schaltschrank und angebaute Hydraulik, derzeit keine Kühlöleinrichtung vorhanden da an Zentralversorgung angeschlossen.
            Raddurchmesser - max. 330 mm
            Radbreite 700 mm
            Modul - max. 6
            Modul - min. 1
            Gesamtleistungsbedarf 15 kW
            Maschinengewicht ca. 5,5 t
            Beschreibung :
            Spitzenweite/ Werkstücklänge ca. 700 mm
            Spitzenhöhe über Tisch 250 mm
            Max. Schleiflänge 520 mm
            Werkstück-Ø min./max. 40 - 330 mm
            Werkstückspindelbohrung 120 mm
            Modulbereich 1-6
            Zähnezahlbereich 1 - 499
            mögliche Schleifscheiben-Drehzahlen 2.000 - 6.000 U/min
            Schleifscheiben- je nach Modul 40 - 200 mm
            Schleifschlittengeschwindigkeit horizontal ca. 15 m/Min.

            Verstellweg des Schleifspindelschlittens vertikal max. 200 mm
            Verstellweg des Schleifspindelschlittens quer 100 mm

            Spindelantrieb 4 kW
            Gesamtantrieb 15 kW - 380 V - 50 Hz
            Gewicht 5.500 kg

            Zubehör/Sonderausstattung :
            Ideale Maschine zum Fertigschleifen von Außen-Geradverzahnungen mittels
            BORAZON / Diamant-Profilschleifscheiben, auch gerade bei kleinen Stückzahlen
            Schleifscheibenwechsel ca. alle 3000 Werkstücke - können aufbereitet werden.
            CNC-Steuerung Fabrikat OPTRONIC CNC D 107 zur Steuerung aller 4 Achsen = XYZA
            (Tischbewegung längs,Schleifschlitten senkrecht,Schleifschlitten quer, Teilung/Zz)
            Programmieren aller Arbeitsschritte direkt an der Pendeltafel-Steuerung inklusive
            Elektronischem Handrad, digitaler Anzeige der Programmschritte, Amperemeter für die Schleifspindel, digitale Fehleranzeige, Override, automatischer Schleifzyklus,
            Balligschleifen über Steuerung möglich, (Kopierfunktion)
            Werkstückausrichtvorrichtung für die Einmittung in die Zahnlücke/Einlegestellung
            Aufwendig verstellbarer, hydraulischer Reitstock für die Werkstückklemmung,
            Rundum-Verkleidung als Spritzschutz mit automatischen Schiebetüren, Spüleinrichtung
            Zentralschmierung, angebauter Schaltschrank und angebaute Hydraulik,
            derzeit keine Kühlöleinrichtung vorhanden da an Zentralversorgung angeschlossen.




          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAG  385 CNC


          • HANS - JÜRGEN GEIGER
          • James-Watt-Str. 12
          • 72555 Metzingen
          • Deutschland

          • (0049)-7123-18040
            (0049)-7123-18384
          • geiger@geiger-germany.com
            www.geiger-germany.com
          #1049-351896 · Zahnflankenschleifmaschine

          KAPP - VAG 385 CNC - - 1983 -

          Technische Details
          Raddurchmesser - max. 300 mm︱Radbreite 700 mm︱Modul - max. 5 ︱Modul - min. 1 ︱Gesamtleistungsbedarf 15 kW︱Maschinengewicht ca. 5,5 t︱
          CNC - gesteuerte, horizontale Zahnrad- und Profilschleifmaschine Type VAG 385 CNC, Baujahr 1983, Ser.Nr.40.201 TECHNISCHE DATEN: Spitzenweite/ Werkstücklänge ca. 700 mm Spitzenhöhe über Tisch 300 mm Max. Schleiflänge 550 mm Werkstück-Ø min./max. 40 - 300 mm Werkstückspindelbohrung 120 mm Modulbereich 1-5 Zähnezahlbereich 1 - 999 mögliche Schleifscheiben-Drehzahlen 2.000 - 6.000 U/min Schleifscheiben- je nach Modul 40 - 200 mm Schleifschlittengeschwindigkeit horizontal ca. 15 m/Min. Verstellweg des Schleifspindelschlittens vertikal max. 200 mm Verstellweg des Schleifspindelschlittens quer 60 mm Spindelantrieb 4 kW Gesamtantrieb 15 kW - 380 V - 50 Hz Gewicht 5.500 kg Zubehör/Sonderausstattung : Ideale Maschine zum Fertigschleifen von Außen-Geradverzahnungen mittels BORAZON / Diamant-Profilschleifscheiben, auch gerade bei kleinen Stückzahlen Schleifscheibenwechsel ca. alle 3000 Werkstücke - können aufbereitet werden. CNC-Steuerung Fabrikat OPTRONIC CNC D 107 zur Steuerung aller 4 Achsen = XYZA (Tischbewegung längs,Schleifschlitten senkrecht,Schleifschlitten quer, Teilung/Zz) Programmieren aller Arbeitsschritte direkt an der Pendeltafel-Steuerung inklusive Elektronischem Handrad, digitaler Anzeige der Programmschritte, Amperemeter für die Schleifspindel, digitale Fehleranzeige, Override, automatischer Schleifzyklus, Balligschleifen über Steuerung möglich, (Kopierfunktion) Hydraulischer Reitstock für die Werkstückklemmung, Rundum-Verkleidung als Spritzschutz mit automatischen Schiebetüren, Spüleinrichtung Zentralschmierung, angebauter Schaltschrank und angebaute Hydraulik, derzeit keine Kühlöleinrichtung vorhanden da an Zentralversorgung angeschlossen. Zustand : gut - in Kürze vorführbereit Lieferung: sofort ab Lager, wie besichtigt Zahlung : sofort rein netto nach Kaufabschluß Wir erwarten gerne Ihren Auftrag. Weitere Verzahnungsmaschinen ständig am Lager - Bitte fragen Sie bei uns an.
            Raddurchmesser - max. 300 mm
            Radbreite 700 mm
            Modul - max. 5
            Modul - min. 1
            Gesamtleistungsbedarf 15 kW
            Maschinengewicht ca. 5,5 t
            Beschreibung :
            CNC - gesteuerte, horizontale Zahnrad- und Profilschleifmaschine
            Type VAG 385 CNC, Baujahr 1983, Ser.Nr.40.201
            TECHNISCHE DATEN:
            Spitzenweite/ Werkstücklänge ca. 700 mm
            Spitzenhöhe über Tisch 300 mm
            Max. Schleiflänge 550 mm
            Werkstück-Ø min./max. 40 - 300 mm
            Werkstückspindelbohrung 120 mm
            Modulbereich 1-5
            Zähnezahlbereich 1 - 999

            mögliche Schleifscheiben-Drehzahlen 2.000 - 6.000 U/min
            Schleifscheiben- je nach Modul 40 - 200 mm
            Schleifschlittengeschwindigkeit horizontal ca. 15 m/Min.

            Verstellweg des Schleifspindelschlittens vertikal max. 200 mm
            Verstellweg des Schleifspindelschlittens quer 60 mm

            Spindelantrieb 4 kW
            Gesamtantrieb 15 kW - 380 V - 50 Hz
            Gewicht 5.500 kg

            Zubehör/Sonderausstattung :
            Ideale Maschine zum Fertigschleifen von Außen-Geradverzahnungen mittels
            BORAZON / Diamant-Profilschleifscheiben, auch gerade bei kleinen Stückzahlen
            Schleifscheibenwechsel ca. alle 3000 Werkstücke - können aufbereitet werden.
            CNC-Steuerung Fabrikat OPTRONIC CNC D 107 zur Steuerung aller 4 Achsen = XYZA
            (Tischbewegung längs,Schleifschlitten senkrecht,Schleifschlitten quer, Teilung/Zz)
            Programmieren aller Arbeitsschritte direkt an der Pendeltafel-Steuerung inklusive
            Elektronischem Handrad, digitaler Anzeige der Programmschritte, Amperemeter für die Schleifspindel, digitale Fehleranzeige, Override, automatischer Schleifzyklus,
            Balligschleifen über Steuerung möglich, (Kopierfunktion)
            Hydraulischer Reitstock für die Werkstückklemmung,
            Rundum-Verkleidung als Spritzschutz mit automatischen Schiebetüren, Spüleinrichtung
            Zentralschmierung, angebauter Schaltschrank und angebaute Hydraulik,
            derzeit keine Kühlöleinrichtung vorhanden da an Zentralversorgung angeschlossen.


            Zustand : gut - in Kürze vorführbereit
            Lieferung: sofort ab Lager, wie besichtigt
            Zahlung : sofort rein netto nach Kaufabschluß

            Wir erwarten gerne Ihren Auftrag.
            Weitere Verzahnungsmaschinen ständig am Lager - Bitte fragen Sie bei uns an.
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine HOEFLER H 2500 / 1200


          • HANS - JÜRGEN GEIGER
          • James-Watt-Str. 12
          • 72555 Metzingen
          • Deutschland

          • (0049)-7123-18040
            (0049)-7123-18384
          • geiger@geiger-germany.com
            www.geiger-germany.com
          #1049-328981 · Zahnflankenschleifmaschine

          HOEFLER - H 2500 / 1200 - - 1980 -

          Technische Details
          Raddurchmesser - max. 2500 mm︱Radbreite 1200 mm︱Modul - max. 32 ︱Modul - min. 3 ︱Gesamtleistungsbedarf 25 kW︱Maschinengewicht ca. 60 t︱Raumbedarf ca. m︱
          Baujahr: 1980 Überholt: 1990 Rad-Ø min./max. 180 - 2.500 mm Modul 3 - 32 Schrägungswinkel max. 10 - 35 ° Radbreite bei Geradverzahnung 1.200 mm Hublänge ca. 100 - 1.200 mm Hubzahl 80 - 350 Hübe/Min. Verstellbarkeit der Hublage 300 mm Hubgeschwindigkeit 4-40 m/min. max. Werkstückgewicht ca. 18.000 kg max. Zähnezahl 16 - 576 Tischgröße Ø x Bohrg. 1.400 x 500 mm Schleifscheiben-Ø ca. 500 mm Schleifschleiben-Umfangsgeschwindigkeit 34 m/s Gesamtantrieb ca. 25 kW - 380 V - 50 Hz Gewicht ca. 15 to Zubehör / Sonderausstattung: " Hydrostatische Führungen im Schleifschlitten, Tisch und in allen anderen Führungsbahnen " Komplette Schleifraumkapselung mit Schiebetüren " automatischer Schleifablauf in mehreren Umläufen sowie Einstellungen für Schruppen / " Schlichten / Feinschlichten und automat. Abrichtzyklus nach voreinstellbarer Zähnezahl. " Profilkorrektur möglich durch entsprechendes Abrichten und Zusatzbewegung des Schleifschlittens (Höhen- und Seitenballigkeit) " ca. 50 Stück Wechselräder * Neigungsanzeigegerät " große Kühlmitteleinrichtung mit Bandfilter und Ölnebelabsaugung " separater Schaltschrank, sep. Hydraulikanlage, sep. Ölkühlanlage
            Raddurchmesser - max. 2500 mm
            Radbreite 1200 mm
            Modul - max. 32
            Modul - min. 3
            Gesamtleistungsbedarf 25 kW
            Maschinengewicht ca. 60 t
            Beschreibung :
            Baujahr: 1980
            Überholt: 1990

            Rad-Ø min./max. 180 - 2.500 mm
            Modul 3 - 32
            Schrägungswinkel max. 10 - 35 °

            Radbreite bei Geradverzahnung 1.200 mm
            Hublänge ca. 100 - 1.200 mm
            Hubzahl 80 - 350 Hübe/Min.
            Verstellbarkeit der Hublage 300 mm
            Hubgeschwindigkeit 4-40 m/min.

            max. Werkstückgewicht ca. 18.000 kg
            max. Zähnezahl 16 - 576
            Tischgröße Ø x Bohrg. 1.400 x 500 mm

            Schleifscheiben-Ø ca. 500 mm
            Schleifschleiben-Umfangsgeschwindigkeit 34 m/s

            Gesamtantrieb ca. 25 kW - 380 V - 50 Hz
            Gewicht ca. 15 to

            Zubehör / Sonderausstattung:

            " Hydrostatische Führungen im Schleifschlitten, Tisch und in allen anderen
            Führungsbahnen
            " Komplette Schleifraumkapselung mit Schiebetüren
            " automatischer Schleifablauf in mehreren Umläufen sowie Einstellungen für
            Schruppen /
            " Schlichten / Feinschlichten und automat. Abrichtzyklus nach
            voreinstellbarer Zähnezahl.
            " Profilkorrektur möglich durch entsprechendes Abrichten und Zusatzbewegung
            des
            Schleifschlittens (Höhen- und Seitenballigkeit)
            " ca. 50 Stück Wechselräder * Neigungsanzeigegerät
            " große Kühlmitteleinrichtung mit Bandfilter und Ölnebelabsaugung
            " separater Schaltschrank, sep. Hydraulikanlage, sep. Ölkühlanlage
          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Verzahnungsmaschinen Zahnflankenschleifmaschine KAPP VAS 433


          • Harry Vraets Machinery B.V.
          • Gezellenstraat 2
          • 3861RD Nijkerk
          • Niederlande

          • +31 (0)332452145
          • info@vraetsmachinery.com
            www.vraetsmachinery.com
          #2039-11770IM · Zahnflankenschleifmaschine

          KAPP - VAS 433 - - -

          Technische Details
          Raddurchmesser - max. 300 mm︱Steuerung ︱Werkstücklänge - max. 700 mm︱Fahrweg 550 mm︱Vorschub 15000 m/min︱Schleifkopf -Neigung 0 - 55 °︱Spiralsteigung min./max. 10 - 90000 mm︱Schleifscheibendrehzahl 5000 - 25000 U/min︱Gesamtleistungsbedarf 15 kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
            Raddurchmesser - max. 300 mm
            Werkstücklänge - max. 700 mm
            Fahrweg 550 mm
            Vorschub 15000 m/min
            Schleifkopf -Neigung 0 - 55 °
            Spiralsteigung min./max. 10 - 90000 mm
            Schleifscheibendrehzahl 5000 - 25000 U/min
            Gesamtleistungsbedarf 15 kW
          Datenblatt
          Anfrage / Kontakt

          Zahnradschleifmaschine

          gebrauchte Verzahnungsmaschinen Zahnradschleifmaschine STANEXIM SMG 405 GF3


          • Kemmerich Werkzeugmaschinen GmbH
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland

          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-16587 · Zahnradschleifmaschine

          STANEXIM - SMG 405 GF3 - - neu/new -

          Technische Details
          Raddurchmesser - max. 400 mm︱Radbreite 200 mm︱Modul - max. 10 ︱Modul - min. 1 ︱Profiltiefe 25 mm︱x-Achse 630 mm︱y-Achse 400 mm︱z-Achse 190 mm︱U-Achse 80 mm︱a-Achse 360 °︱b-Achse +/- 30 °︱Schrägungswinkel - max. 30 °︱Schleifscheibendurchmesser 250 - 350 mm︱Schleifspindel-Drehzahlen stufenlos 1500 - 2800 U/min︱Schleifschlittengeschwindigkeit 6000 mm/min︱Achsabstand zw. Werkstück u. Werkzeug min/max ︱Steigung max. 9000 mm︱Steigung min. 10 mm︱elektr. Ausführung - Spannung/Frequenz 380 / 50 V/Hz︱Gesamtleistungsbedarf 38 kW︱
          horizontale Profil-Zahnradschleifmaschine für Stirnrad- und Stirnradverzahnungen Die Maschine kann mit abrasiven Elektrokorundum Scheiben oder mit CBN oder Schleifscheiben verwendet werden Räder. Ausgestattet mit: - CNC-Steuerung FANUC 0i-MF - für 6 gesteuerte Achse (4 gleichzeitig) - Zahnradmesssystem - Späne- und Schlammentfernungssystem - Papierbandfilter und magnet. Seperator - Abrichtgerät - Reitstock mit pneumatischer Klemmung - Genauigkeit nach GOST 1643-81: 5 / DIN 5-6. - SIEMENS Steuerung kann optional auch angeboten werden -
            Raddurchmesser - max. 400 mm
            Radbreite 200 mm
            Modul - max. 10
            Modul - min. 1
            Profiltiefe 25 mm
            x-Achse 630 mm
            y-Achse 400 mm
            z-Achse 190 mm
            U-Achse 80 mm
            a-Achse 360 °
            b-Achse +/- 30 °
            Schrägungswinkel - max. 30 °
            Schleifscheibendurchmesser 250 - 350 mm
            Schleifspindel-Drehzahlen stufen. 1500 - 2800 U/min
            Schleifschlittengeschwindigkeit 6000 mm/min
            Steigung max. 9000 mm
            Steigung min. 10 mm
            elektr. Ausführung - Spannung/F. 380 / 50 V/Hz
            Gesamtleistungsbedarf 38 kW
            Beschreibung :
            horizontale Profil-Zahnradschleifmaschine für Stirnrad- und
            Stirnradverzahnungen
            Die Maschine kann mit abrasiven Elektrokorundum Scheiben oder mit CBN oder
            Schleifscheiben verwendet werden
            Räder. Ausgestattet mit:
            - CNC-Steuerung FANUC 0i-MF
            - für 6 gesteuerte Achse (4 gleichzeitig)
            - Zahnradmesssystem
            - Späne- und Schlammentfernungssystem
            - Papierbandfilter und magnet. Seperator
            - Abrichtgerät
            - Reitstock mit pneumatischer Klemmung

            - Genauigkeit nach GOST 1643-81: 5 / DIN 5-6.

            - SIEMENS Steuerung kann optional auch angeboten werden -

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnradschleifmaschine GLEASON-PFAUTER P 2000 G


          • Leyendecker & Hollmann GmbH
          • Konrad-Zuse-Str. 5
          • 40789 Monheim
          • Deutschland

          • +49 (2173) 22 55 0
            +49 (2173) 25627
          • info@LHmachine.com
            www.LHmachine.com
          #1083-03068 · Zahnradschleifmaschine

          GLEASON-PFAUTER - P 2000 G - - 2008 - Sinumerik 840 D

          Technische Details
          Raddurchmesser - max. 2600 mm︱Radbreite 600 mm︱Modul - max. . ︱Steuerung Sinumerik 840 D ︱WERKSTÜCK BEIM INNENSCHLEIFEN ︱max. Ringstärke 300 mm︱max. Werkstückinnendurchmesser 2000 mm︱min. Werkstückinnendurchmesser 1100 mm︱WERKZEUG (PROFILSCHLEIFSCHEIBE) ︱max. Durchmesser 400 mm︱max. Breite 65 mm︱Durchmesser der Spindel zur Aufnahme der Scheibe 127 mm︱MASCHINE ︱Schlittenweg in X-Richtung max. 590 mm︱Schlittenweg in Z-Richtung max. 1180 mm︱Schleifkopf -Schwenkung +/- 45 °︱WERKSTÜCKTISCH ︱Tischdurchmesser 1460 mm︱Bohrungsdurchmesser 500 mm︱Tischbelastung 20000 kg︱
          NUR FÜR INNENVERZAHNUNG Ausstattung / Zubehör: - Kühl-Filtereinrichtung HOFFMANN Typ PWT 290-3, Bj. 2009
            Raddurchmesser - max. 2600 mm
            Radbreite 600 mm
            Modul - max. .
            Steuerung Sinumerik 840 D
            max. Ringstärke 300 mm
            max. Werkstückinnendurchmesser 2000 mm
            min. Werkstückinnendurchmesser 1100 mm
            max. Durchmesser 400 mm
            max. Breite 65 mm
            Durchmesser der Spindel zur Aufn. 127 mm
            Schlittenweg in X-Richtung max. 590 mm
            Schlittenweg in Z-Richtung max. 1180 mm
            Schleifkopf -Schwenkung +/- 45 °
            Tischdurchmesser 1460 mm
            Bohrungsdurchmesser 500 mm
            Tischbelastung 20000 kg
            Beschreibung :
            NUR FÜR INNENVERZAHNUNG

            Ausstattung / Zubehör:
            - Kühl-Filtereinrichtung HOFFMANN Typ PWT 290-3, Bj. 2009
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Verzahnungsmaschinen Zahnradschleifmaschine LIEBHERR LCS 282


          • ADEM MASCHINEN GMBH
          • Karl-Benz-Straße 1
          • 40764 Langenfeld (Rheinland)
          • Deutschland

          • +49 (0) 2173- 287 77 07
            +49 (0) 2173- 287 77 05
          • adem-maschinen@t-online.de
            www.adem-maschinen.com
          #2000-303 · Zahnradschleifmaschine

          LIEBHERR - LCS 282 - - 2002 - LIEBHERR CNC

          Technische Details
          Raddurchmesser - max. 280 mm︱Radbreite - mm︱Modul - max. 7 ︱Modul - min. 1 ︱Steuerung LIEBHERR CNC ︱Gesamtleistungsbedarf - kW︱Maschinengewicht ca. 10,0 t︱Raumbedarf ca. - m︱
          Diamant/Präzisonswerkzeuge: 11 Stk. 4,5 Modul 5 Stk. 3,5 Modul 1 Stk. 2,46 DP 9 Stk. diverse Diamantscheiben
            Raddurchmesser - max. 280 mm
            Radbreite - mm
            Modul - max. 7
            Modul - min. 1
            Steuerung LIEBHERR CNC
            Gesamtleistungsbedarf - kW
            Maschinengewicht ca. 10,0 t
            Raumbedarf ca. - m
            Beschreibung :
            Diamant/Präzisonswerkzeuge:
            11 Stk. 4,5 Modul
            5 Stk. 3,5 Modul
            1 Stk. 2,46 DP

            9 Stk. diverse Diamantscheiben
          Datenblatt
          Anfrage / Kontakt
          •
          •
          • 1
          • 2
          •
          •


          Gebrauchte Zahnflankenschleifmaschine für hochgenaue Verzahnungen
          Gebrauchte Zahnflankenschleifmaschine für hohe Verzahnungsqualität

          Zahnräder werden in erster Linie durch Wälzfräsen hergestellt. Wenn jedoch an die Verzahnungen hohe Anforderungen hinsichtlich Oberflächen- und Verzahnungsqualität gestellt werden, so wird für die Finishbearbeitung häufig eine gebrauchten Zahnflankenschleifmaschine eingesetzt. Dabei bietet das Verzahnungsschleifen gleich mehrere Vorteile. Zum einen können vorgefräste Verzahnungen bis in den Mikrometer-Bereich genau geschliffen werden. Zum anderen wird die Oberflächengüte durch die Bearbeitung mit besonders feinkörnigen Schleifscheiben deutlich verbessert, was sich positiv auf das Laufgeräusch auswirkt. Außerdem können bei der Zahnradbearbeitung auf einer Zahnflankenschleifmaschine auch besondere Anforderungen hinsichtlich der Balligkeit der Zähne oder Abweichungen bei den Zahnprofilen berücksichtigt werden.

          Teilwälzschleifen oder Profilschleifen zur Verzahnungsbearbeitung

          Auf einer gebrauchten Zahnflankenschleifmaschine können Verzahnungen wahlweise mit dem Form- oder Profilschleifen oder dem Teilwälzschleifen bearbeitet werden. Beim Form- oder Profilschleifen wird die Schleifscheibe entsprechend der Zahnlücke durch Abrichten geformt. Die Zahnflanken erhalten dadurch automatisch die richtige Form. Beim Teilwälzschleifen hingegen erfolgt die Bearbeitung durch Abwälzen des Zahnrads an tellerförmigen Schleifscheiben. Unterschieden wird dabei zwischen Einflanken- und Zweiflankenschliff, bei denen entweder nur eine oder durch genau auf die Zahnlücke abgestimmte Schleifscheiben beide Zahnflanken gleichzeitig geschliffen werden. Die Bearbeitung im Zweiflankenschliff ist durch die besonders an die Zahnlücken anzupassende Schleifscheibe jedoch eher für die Bearbeitung großer Stückzahlen geeignet.

          Maximale Produktivität bei minimalen Kosten mit der Zahnflankenschleifmaschine

          Ziel der Verzahnungsbearbeitung auf einer gebrauchte Zahnflankenschleifmaschine ist es, nicht nur die gewünschte Genauigkeit und Oberflächengüte der Verzahnungen zu erreichen, sondern den gesamten Prozess auch wirtschaftlich zu gestalten. Neben einer weitgehend automatisierten Be- und Entladung der Werkstücke sorgt beispielsweise beim Profilschleifen eine CNC-gesteuerte Zahnflankenschleifmaschine für ein automatisches Abrichten der Schleifscheibe und damit für noch mehr Flexibilität und Produktivität. Sowohl neue als auch gebrauchte Maschinen von Herstellern wie Höfler, Kapp, MAAG, Niles oder Reishauer können dabei für die Finishbearbeitung von Verzahnungen eingesetzt werden.
