Flachschleifmaschine - Horizontal

Schleiflänge 600 mm︱Schleifbreite 250 mm︱Werkstückhöhe mm︱Schleifscheibendurchmesser 300 mm︱Schleifspindelmotor 9,5 kW︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱

---

Maschine mit neuer Steuerung und BEMA Schleifsoftware. Foto von bereits gelieferter JUNG JF525 Mechanisch nach JUNG Messprotokoll überholt -neue Querspindel -neue Schleifspindel -etc... Elektrisch: -komplett neuer Schaltschrank -neuer Servomotor für die Zustellachse -neuer Servomotor für die Querachse -neuer spezialgewuchteter Schleifspindelmotor in schweizer Qualität -Abrichtmaßkompensation -neue SSI Glasmaßstäbe. -Manueller Abrichtapparat am Schleifkopf montiert -Kühlmittelanlage mit Papierbandfilter optional gegen Aufpreis -Magnetspannplatte optional gegen Aufpreis Vorteile: -extrem einfach zu bedienende Steuerung mit BEMA Software. -einfaches teachen der Umschaltpunkte des Quervorschubs. -Umschaltpunkte können optional weiterhin mit den verstellbaren Anschlägen eingestellt werden wobei diese Vorang haben.Das heißt auch bei geteachten Umschaltpunkten kann manuell während des Schleifens nachgestellt werden. -präzises umsteuern des Quervoschubs. -Maße der Zustellachse und der Querachse bleiben auch nach Stromausfall erhalten. -extreme Laufruhe der Schleifspindel durch Spezialmotor eines schweizer Premium Herstellers. Alles in allem eine PREMIUM Maschine, die es so weder neu noch überholt zu kaufen gibt.

Schleiflänge 500 mm︱Schleifbreite 200 mm︱Werkstückhöhe 280 mm︱Tischfläche 700 x 200 mm︱Spindeldrehzahlen - stufenlos 1000 - 4000 U/min︱Tischvorschübe 1 - 20 m/min︱Zustellweg des Schleifschlittens 0,001 - 0,01 mm︱Schleifscheiben-Durchmesser x Breite 225 x 25 x 51 mm︱Maschinengewicht ca. 1,7 t︱Gesamtleistungsbedarf 4 kW︱Raumbedarf ca. 2,6 x 1,6 x 1,8 m︱

---

Digitalanzeige mit Zustellsteuerung Gradabrichter Magnetplatte 500 x 200 mm Kühlmitteleinrichtung

Schleiflänge 1250 mm︱Schleifbreite 500 mm︱Werkstückhöhe 650 mm︱CNC Steuerung Sinumerik 840 D ︱Tischgröße 1250 x 500 mm︱Längshub 1250 mm︱Vertikalweg des Schleifsupport 650 mm︱Querhub des Schleifsupports, max. 505 mm︱Abstand Tischplatte / Spindelmitte (horizontal) 800 mm︱Schleifscheiben-Antrieb 50 kW︱Schleifscheiben-Durchmesser x Breite 400 x 160 mm︱Umfangsgeschwindigkeit 45 m/sec︱Vorschubbereich (X /Y/ Z) 30 / 3 / 3 mm/min︱Kleinster Zustellbetrag 0,001 mm︱Profileinrollgerät-Tischausführung ︱Abmeßungen der Profilierrolle, max. ø150 x 167 mm︱Bohrungsdurchmesser ø 52 mm︱Drehzahlbereich 400 - 6000 U/min︱Auswuchteinrichtung Dittel MBA 5000 ︱Gesamtleistungsbedarf 82 kVA︱

---

*mechanische und elektrische Überholung in 2020 *1 Jahr Gewährleistung *Tischabrichtgerät MT150 x 167 mm (alternativ B=217 oder B=237 mm) mit Servomotor (S2) *POLO Kühlmittelanlage 4000 l mit Hyfra-Tauchkühler *NC-gesteuerte Wasserdüse *SARA Absaugung *DITTEL M5000 Dynamisches Wuchtsystem *neue Magnetplatte WAGNER 1.000 x 500 mm

Schleiflänge 600 mm︱Schleifbreite 500 mm︱Werkstückhöhe 500 mm︱Tischgröße 800x400 mm︱Tischgeschwindigkeit 1-35 m/min︱Schleifscheibendurchmesser 400 mm︱Spindelmotor 11 kW︱Maschinengewicht ca. 4.5 t︱

---

FLACH- UND PROFILSCHLEIFMASCHINE Magnetplatte 600x300mm Abrichtgerät auf Tisch Absauganlage Mehr Infos auf www.marcels-maschinen.ch

Schleiflänge 1.000 mm︱Schleifbreite 600 mm︱Werkstückhöhe 400 mm︱Steuerung SINUMERK 840 D ︱Schleifbereich : ︱Schleifbereich max. 1.000 x 600 mm︱Verfahrweg quer (Z-Achse) 540 mm︱Abstand Tischoberfläche - Schleifspindelmitte max. 600 mm︱Verfahrweg senkrecht (Y-Achse) 500 mm︱Max. Arbeitshöhe bei neuer Schleifscheibe 400 mm︱Werkstücktisch : ︱Elektro Permanent Magnetspannplatte 800 x 500 mm︱Polteilung 18 mm︱Spannkraftregelung in 8 Stufen - ︱Tischantrieb (X-Achse) : ︱Inkrementaler Drehgeber in der Längsachse, X-Achse - ︱Tischgeschwindigkeit 2-35.000 mm/min︱Elektromechanische Längsbewegung mittels - ︱mittels digitalem Servo-Motor, - ︱Zahnriemen und Kugelgewindetrieb. - ︱

---

Sonstige Ausstattung bzw. Zubehör - Linearmesssysteme in Y- und Z-Achse - Alle linearen Achsen mit digitalen Servo-Motoren und Kugelgewindetrieb - Bandfilteranlage mit Papierbandfilter, Tankinhalt 640 l, Kühlmittelpumpe 200 l/min/4 bar - Manuelle Kühlmitteldüsen - Nachführung - Automatische Arbeitsraumtüre pneumatisch gesteuert - Elektro-Permanent-Magnetplatte 800 x 500 mm, Pendel-Polteilung 18 mm - Automatisches Schleifscheibenauswuchtgerät Fa. MPM - Volleinhausung des Arbeitsraumes in Edelstahl-Teilausführung mit LED-Arbeitsraumbeleuchtung - Manuell betätigte Tür, Sicherheitszuhaltung im Automatikbetrieb - Tragbares elektronisches Handrad im Automatik- und Handbetrieb für alle Achsen - Dreifarbige Signalleuchte - Elektrische Ausrüstung 400V/50Hz - Schaltschrankkühlgerät - Maschinenfüße - Lackierung RAL 9002 (grauweiß), RAL 5010 (enzianblau) - Spülpistole mit Schlauch und Halterung im Bedienbereich - Ca. 5 St. Schleifscheibenflansche *** Maschine vorbereitet für Schleifnebelabsaugung *** Schleifprogramme - Planschleifen - Einstechschleifen - Profilschleifen - Automatischer Programmablauf mit Schruppen, Schlichten, Feinschlichten und Ausfeuern - Mehrfach-Einstechschleifen für wirtschaftliche Produktion - Flachschleifen mit kontinuierlichem, stufenlos programmierbaren Quervorschub - Kalibrieren der Schleifscheibe (kalibrieren, hinterziehen, Ecken verrunden) - Stirnschleifen mit Hinterzugabrichten - Abrichten im Schleifzyklus mit Abhebebetrag - Vollautomatisches Kompensieren der Abrichtbeträge - Werkzeugverwaltung Abrichttechnologie Tischabrichter –gerade- TAG: Abrichtgerät fest auf dem Maschinentisch montiert, Schrupp- und Schlichtstation mit Abrichtfliesen sind hintereinander angeordnet, zylindrisches Abrichten der Schleifscheiben zum Flach- und Einstechschleifen, geeignet für Korund- und Siliziumkarbid-Schleifscheiben, Zyklensoftware mit Eingabemenü Vorprofiliergerät VPG-150: incl. Diamantschrupprad Breite 1,5 mm Zum wirtschaftlichen Vorprofilieren (Ausräumen) der Schleifscheibe, Profiliergerät fest auf dem Tisch montiert, geeignet für Korund- und Siliziumkarbid-Schleifscheiben, CNC-Abrichtzyklus zum Vorprofilieren Tisch-Profil-Abrichtgerät TAD: Passend für Diamantrad DFR, D = 120, Spitzenradius r = 0,1 – 1mm, Flankenwinkel 28°,40°, 60° Profiltiefe max. 20 mm, Konturgenauigkeit +/- 0,0025 mm, Schwenkwinkel +/- 70°, Profilierung im Programm mittels grafischer Bedienerführung in 3-D-Interpolation

Schleiflänge 1000 mm︱Schleifbreite 600 mm︱Werkstückhöhe 450 mm︱Steuerung Fanuc 210i - M ︱Gesamtleistungsbedarf 20 kW︱Maschinengewicht ca. 5,5 t︱Raumbedarf ca. 3950 x 3150 x 2550 mm︱

---

CNC Flachschleifmaschine Aufspannfläche des Tisches 1000 x 500 mm Aufspannfläche für Magnetspanplatte 1000 x 500 mm Größte Schleiffläche: L x B x H 1000 x 600 x 450 mm Größte Entfernung von Tisch bis Spindelmitte 650 mm Tischgeschwindigkeit in Längsrichtung 1 – 30 m/min Max. Tischbelastung 1500 kg Schleifscheibe: Durchmesser x Breite x Bohrung 400 x 50 x Ø 127 mm Schleifspindelmotor Antrieb 7,5 kW Spindel Drehzahl 1500 UpM Anschlusswert 20 kW Platz Bedarf L x B x H 3950 x 3150 x 2550 mm Gewicht 5500 kg Zubehör CNC Steuerung Fanuc 210i - M Elektro-Magnetplatte 1000 x 500 mm Kühlmitteleinrichtung mit Papierfilter Div. Schleifscheiben mit Aufnahmen Digital Anzeige Zustand Maschine ist in gutem Zustand

Schleiflänge 810 mm︱Schleifbreite 405 mm︱Werkstückhöhe 500 mm︱Elektromagnet Aufspannplatte 800 X 400 mm︱Tischgeschwindigkeit -stufenlos- 5 - 25 m/min︱Schleifscheibenabmessung 355 X 50 X 127 mm︱Gesamtleistungsbedarf 3.7 kW︱Maschinengewicht ca. 3 t︱

---

automatische Senkrechtzustellung, Abrichteinrichtung, Elektromagnet, 800 X 400 Papierfilteranlage, Hydraulik separat

Schleiflänge 1250 mm︱Schleifbreite 350 mm︱Werkstückhöhe 450 mm︱CNC Steuerung Sinumerik 840D ︱Rundtisch-Durchmesser 1200 mm︱Tischgröße 2 x (760 x 325) mm︱Längshub 800 mm︱Vertikalweg des Schleifsupport 450 mm︱Querhub des Schleifsupports, max. 350 mm︱Abstand Tischplatte / Spindelmitte (horizontal) 600 mm︱Schleifscheiben-Antrieb 50 kW︱Schleifscheibe Abmessung 400 x 160 mm︱Vorschubbereich (X /Y/ Z) 30 / 3 / 3 m/min︱Kleinster Zustellbetrag 0,001 mm︱Drehzahlbereich 200 - 4000 U/min︱Gesamtleistungsbedarf 82 kVA︱Maschinengewicht ca. 16 t︱Raumbedarf ca. 7,00 x 3,30 x 3,00 m︱

---

CNC-Schleifzentrum Mägerle MGC 130-32-45 mit Rundtisch FIBRO 1200 mm und 2 Aufspannflächen von je 760x325 mm, zum Bestücken während des Schleifprozesses. Maschine wird als teilüberholt verkauft.

Breite max. 60 mm︱Kreuzfahrt 300 mm︱Lochdurchmesser 127 mm︱Spurkranz 1 ︱Außendurchmesser 350 mm︱Drehgeschwindigkeit 1.450 U/min︱Längsweg 850 mm︱Querschleifen 300 mm︱Langsschleifen 750 mm︱Querfortschritt 1 Abteilung 0,001 mm︱Vertikale Aufteilung 1 0,001 mm︱Automatischer Abstieg des Kopfes mit Nullpunkt 0,01 - 0,05 mm︱Spindelmotor 7,5 kW︱kontinuierliche Querbewegung mit schnellem Hub 0 - 5 m/min︱max. Abstand zwischen Tisch und Spindelachse 600 mm︱Maschinengewicht ca. 6,5 t︱Raumbedarf ca. 3.900 x 2.200 x 2.500 m︱

---

Schleiflänge 1000 mm︱Schleifbreite 500 mm︱Werkstückhöhe 550 mm︱Tischaufspannfläche 1000 x 400 mm︱Tischgeschwindigkeit -stufenlos- 1 - 40 m/min︱Tischbelastung max. 940 kg︱Schleifscheibenabmessungen ø 406 x 50 mm︱Schleifscheibenbohrung ø 127 mm︱Schleifspindelmotor 9 kW︱Gesamtleistungsbedarf 15 kW︱Maschinengewicht ca. 5,2 t︱Abmessungen der Maschine L x B x H 3,8 x 1,9 x 2,6 m︱

---

Zubehör: Magnetplatte 1000 x 400 mm, Schleifscheibe mit Flansch, Abziehvorrichtung, Nassschleifeinrichtung mit Papierbandfilter

Schleiflänge 400 mm︱Schleifbreite 250 mm︱Werkstückhöhe 200 mm︱Gesamtleistungsbedarf 9 kW︱Maschinengewicht ca. 3 t︱Raumbedarf ca. 1 x 1 x 1 m︱

---

Schleiflänge 600 mm︱Schleifbreite 400 mm︱Werkstückhöhe 350 mm︱Gesamtleistungsbedarf 20 kW︱Maschinengewicht ca. 4500 kg︱Raumbedarf ca. m︱

---

B L O H M Präzisions-Flach- und Profilschleifmaschine mit ERGOMATIC - Steuerung Type PLANOMAT 406 Baujahr 1994 Fabrik – Nr. 14 118 _________________________________________________________ Schleifbereich 600 x 400 mm Arbeitshöhe unter Schleifscheibe ca. 350 mm Max. Querbewegung des Oberschlittens Z-Achse 360 mm Max. Längsbewegung des Tisches X-Achse 650 mm Max. Vertikalbewegung des Oberschlittens Y-Achse 360 mm Tischgeschwindigkeit 0,03 - 30 m/min Y/Z Verfahrgeschwindigkeit 4,0 – 4000 mm/min Vertikal-Zustellung minimum 0,001 mm/Hub Querverstellung des Schleifkopfes ca. 4 – 4.000 mm/min. Werkstückgewicht max. ca. 600 kg Schleifscheiben-durchm. x Breite ca. 400 x 80 mm Schleifscheiben-Drehzahl max. 3.600 U/Min. Spindelantrieb ca. 11,4 kW Gesamtantrieb ca. 20 kW - 400 V – 50 Hz Gewicht ca. 4.500 kg Zubehör / Sonderausstattung: • BLOHM eigene Programm-Steuerung Type ERGOMATIC mit Bildschirm zur direkten Eingabe aller Schleifparameter wie Schruppen/Schlichten/ Ausfeuern und auch zum Nutenschleifen mit (Quer-) Teileinrichtung, und mit automatischer Abschaltung nach Erreichen der Schleiftiefe. Diverse Schleifprogramme, alle Achsen werden über Kugelrollspindeln bewegt, „Joystick“ für die Achsbewegungen. Sowie Schleifprogramme zum Stufen- schleifen u. Verkettung von bis zu 5 Automatikprogrammen. • Manuelle Steuerung der Maschine durch elektronische Handräder und Bedienpult vorne. • Schleifscheiben-Abrichtgerät elektrisch angetrieben über Schleifscheibe montiert mit Kompensation, Abrichtzyklen in Steuerung integriert Aufgebaute Magnetplatte ca. 600 x 400 mm mit Haftkraftvorwahl und Entmagnetisiereinrichtung • Komplette Umhausung des Schleifbereiches mit 2 Schiebetüren, und sep. Kühlmittelanlage • Ca. 5 Schleifscheibenflansche mit Schleifscheiben, angebauter Schaltschrank, etc. Zustand : gut bis sehr gut – Maschine vorführbereit unter Strom hier, kompakte u. formschöne Maschine für größere Schleifarbeiten (Werkzeugplatten, etc.) Lieferung : ab Lager - wie besichtigt Zahlung : rein netto - nach Rechnungserhalt

x-Weg 750 mm︱y-Weg 300 mm︱Werkstückhöhe 400 mm︱Tischaufspannfläche 700 x 250 mm︱Magnetplattengröße 650 x 250 mm︱Schleifspindeldrehzahl 2880 U/min︱Verstellung des Spindelkopfes 530 mm︱Tischgeschwindigkeit -stufenlos- 5 - 25 m/min︱Quervorschub 0,5 - 10 mm/Gang︱Magnetspannplatte 750 x 250 mm︱Tischgeschwindigkeit quer - 2 - 16 m/min︱Abstand Tisch-UK-Bohrkopfführung 300 mm︱Vorschub Supprt - 0,5 -6 m/min︱Senkrechtvorschub automatisch 0,002 - 0,4 mm︱Steuerspannung 24 V︱Stromspannung 380 V / 50 Hz︱Schleifmotor 2,2 KW︱Gesamtleistung 3,6 kW︱Maschinengewicht ca. 1,8 t︱Raumbedarf ca. 2,2 x 2,0 x 1,6 m︱

---

autom. Vorschub, WAGNER Magnetplatte 600 x 250 mm,Anschluss 24 V Gleichstrom, Ersatz-Schleifscheibenaufnahme,

Schleiflänge 2000 mm︱Schleifbreite 700 mm︱Maschinengewicht ca. 12 t︱Gesamtleistungsbedarf kW︱Raumbedarf ca. m︱Werkstückhöhe mm︱

---

Sinumerik 840D Steuerung Elektromagnetplatte Abrichter elektronisches Handrad Kühlmitteleinrichtung Technische Daten / technical details: gr. Schleiflänge / max. grinding length 2000 mm gr. Schleifbreite / max. grinding width 700 mm Arbeitshöhe bei neuer Scheibe / working height with new wheel 700 mm Magnetspannplatte / magnet clamping plate 2000x650 mm Schleifscheibenabmessung / grinding wheel measures 400x120x127 mm Gewicht der Maschine ca. / weight 12000 kg Technische Daten, Zubehör und Beschreibung der Maschine sind unverbindlich - Technical data, accessories and description of the machine are not binding.

Schleiflänge 450 mm︱Schleifbreite 150 mm︱Werkstückhöhe 350 mm︱Schleifspindeldrehzahl 2640 U/min︱Schleifscheibenabmessungen 200 x 20 x 31,75 mm︱Tischgeschwindigkeit -stufenlos- 1 - 25 m/min︱Vertikalvorschübe: 0,06 - 3000 mm/Hub︱Schleifspindelmotor 1,5 kW︱Steuerung OSAI Allen-Bradley 8600 V ︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 1,5 t︱Abmessungen L x B x H 1,5 x 1,4 x 2,02 m︱

---

Zubehör: Permanent-Magnetplatte 450 x 150 mm, Schleifscheibe mit Flansch, div. Flansche separat, Auswuchtwaage mit Dorn, Abziehvorrichtung, Absaugung, Nassschleifeinrichtung

Schleiflänge 400 mm︱Schleifbreite 250 mm︱Werkstückhöhe 200 mm︱Gesamtleistungsbedarf 9 kW︱Maschinengewicht ca. 3 t︱Raumbedarf ca. 1 x 1 x 1 m︱

---

Schleiflänge max. 630 mm︱Schleifbreite max. 200 mm︱Werkstückhöhe . mm︱x-Achse max. 250 mm︱y-Achse max. 710 mm︱Abstand Spindelmitte bis Tisch max. 500 mm︱Tischaufspannfläche 0,25 mm︱Tischbelastung max. 1,1 t︱Tischgeschwindigkeit -stufenlos- 2 - 18 m/min︱Quervorschub automatisch . ︱Staubabsaugung 0,25 kW︱Kühlmittelpumpe 0,09 kW︱Gesamtleistungsbedarf ca. 4,5 kW︱Maschinengewicht ca. 1,3 t︱Raumbedarf ca. 2400 x 1600 x 1900 mm︱

---

Verstellungen Y-Achse: 1 Skalenwert = 0,005 mm Z-Achse: a Skalenwert = 0,002 mm Querverstellung von Hand (innerhalb des Bereiches von 250 mm der Y-Achse): 80 mm Geschwindigkeiten: automatischer Quervorschub Verstellweg in Y-Richtung: - intermittierend 0,2 - 20 mm/Hub - kontinuierlich: 0 - 4 m/min Schleifkörper-Ø max. 200 mm Schleifkörper Bohrung: 51 mm Schleifkörper Breite: 20 mm Diamantenabrichteinheit Digitalanzeige für 2 Anzeige/senkrecht Zustellung

Schleiflänge 400 mm︱Schleifbreite 250 mm︱Werkstückhöhe 150 mm︱Gesamtleistungsbedarf 9 kW︱Maschinengewicht ca. 2 t︱Raumbedarf ca. 2 x 2 x 2 m︱

---

Schleiflänge 900 mm︱Schleifbreite 400 mm︱Werkstückhöhe 550 mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 3,4 t︱Abmessungen L x B x H 3,87x1,75x2 m︱

---

- mit autom. Zustellung - Zubehör: Magnetplatte 700 x 300 mm Schleifscheibe mit Flansch Abziehvorrichtung Nassschleifeinrichtung Digitalanzeige Maschinennummer: 780 Absaugung https://youtu.be/5srtBhq1hHo

Schleiflänge 800 mm︱Schleifbreite 375 mm︱Werkstückhöhe 375 mm︱Steuerung ︱Magnetaufspannplatte, elektrisch 900 x 300 mm︱Spindeldrehzahlen 1500 - 3000 U/min︱Tischaufspannfläche 1550 x 370 mm︱Tischlängsweg 100 - 1000 mm︱max. Werkstückgewicht 350 kg︱Schleifscheibenabmessung 300 x 50 mm︱Gesamtleistungsbedarf 9 kW︱Maschinengewicht ca. 4,6 t︱Raumbedarf ca. 4,0 x 2,3 x 2,6 m︱

---

Nassschleifeinrichtung, autom. Senkrechtzustellung. Umschaltbar für Einstechschleifen oder für Planschleifen. Elektrisches Geraden-Abrichtgerät Eletrische Magnetspannplatte 900 x 300

x-Weg 700 mm︱y-Weg 235 mm︱Werkstückhöhe 320 mm︱Tischaufspannfläche 630 x 200 mm︱Tischbelastung 500 kp︱Schleifspindeldrehzahl 2680 U/min︱Verstellung des Spindelkopfes 365 mm︱Hubgeschwindigkeiten 2 - 30 m/min︱Querweg 200 mm︱Zustellungen 1 Teilstrich = 0,05 mm︱Schleifscheibe Abmessung 250 x 25 x 75 mm︱Stromspannung 380 V / 50 Hz︱Hydraulik-Motor 1,1 kW︱Schleifmotor 2,2 ︱Gesamtleistung 4 kW︱Maschinengewicht ca. 2,2 t︱Raumbedarf ca. 2,0 x 1,6 x 2,0 m︱

---

Magnetplatte 570 x 200 mm,

Schleiflänge 450 mm︱Schleifbreite 200 mm︱Werkstückhöhe 410 mm︱Tischgeschwindigkeit 2 - 28 m/min︱Gesamtleistungsbedarf 1,6 kW︱Maschinengewicht ca. 1,7 t︱Raumbedarf ca. 2,5 x 1,4 x 1,8 m︱

---

mit Magnetplatte 400 x 200 mm autom. Senkrechtzustellung Digitalanzeige Kühlmitteleinrichtung

Schleiflänge 600 mm︱Schleifbreite 300 mm︱Werkstückhöhe 250 mm︱Gesamtleistungsbedarf 4 kW︱Maschinengewicht ca. 1,3 t︱Raumbedarf ca. 1,5x1,5x1,8 m︱

---

Schleiflänge 600 mm︱Schleifbreite 200 mm︱Werkstückhöhe 400 mm︱Gesamtleistungsbedarf 2,2 kW︱Maschinengewicht ca. 1 t︱Raumbedarf ca. 2,4 x 1,2 x 1,9 m︱

---

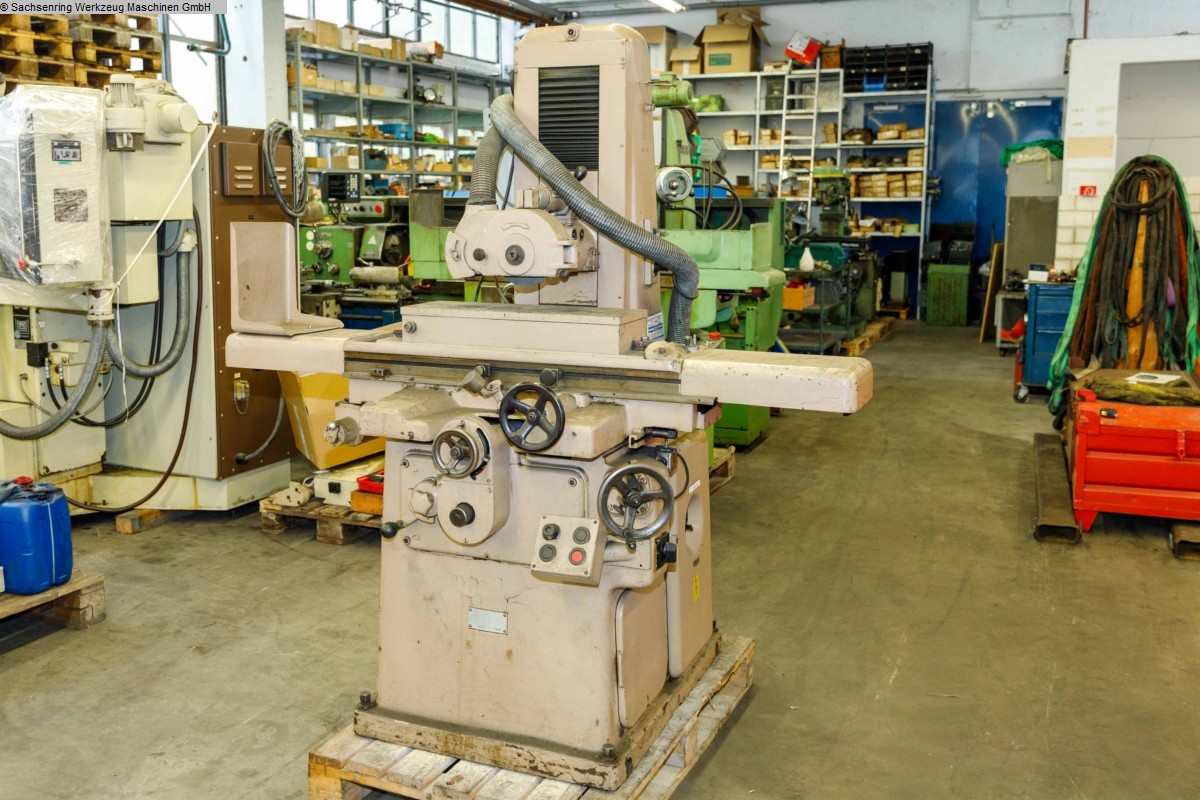

Flachschleifmaschine, gebraucht, Typ: SFW 200 x 600, mit Magnetspannplatte, Baujahr: 1977, Hersteller: WMW
