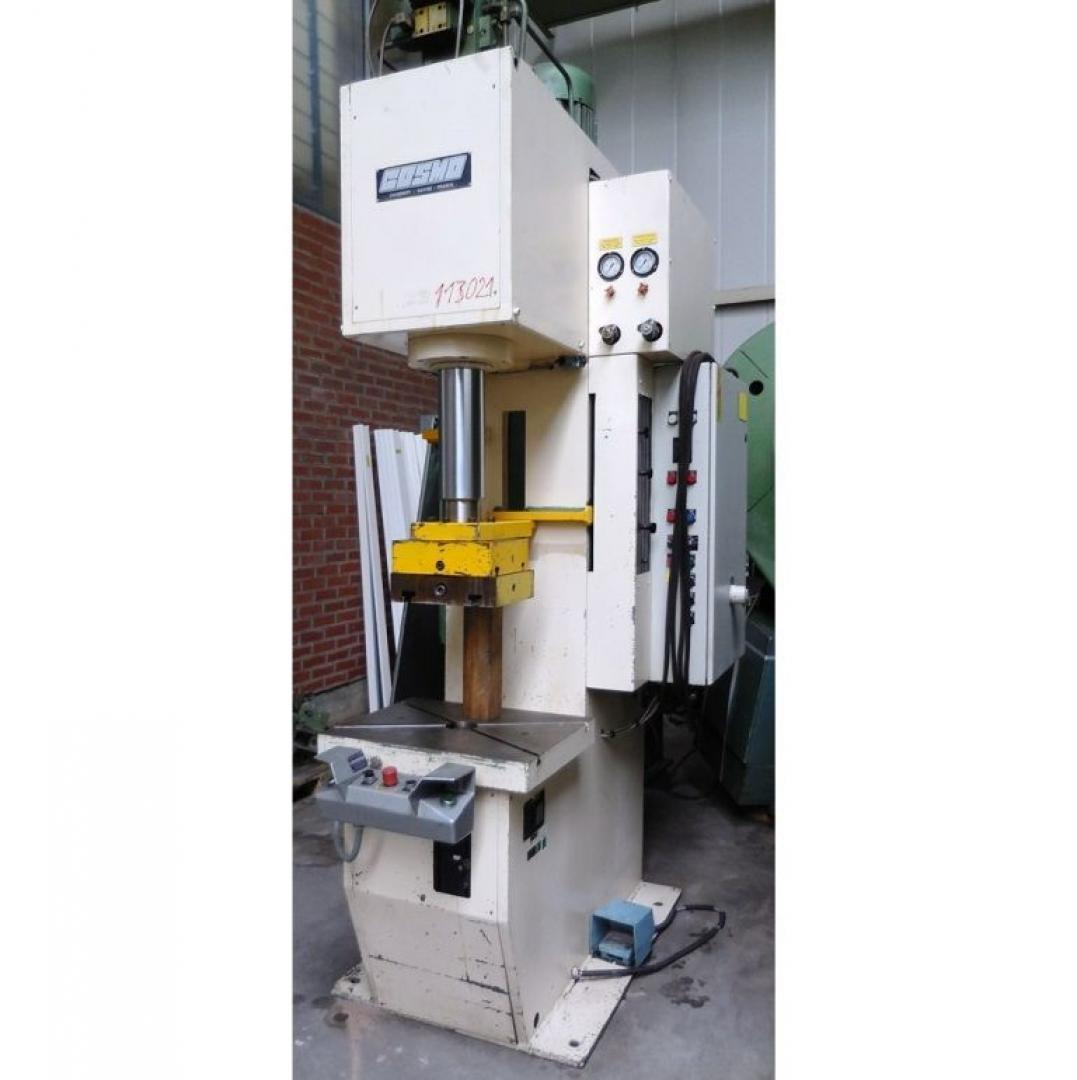

Einständerpresse - Hydraulisch

Hub 400 mm︱Kapazität 100 T︱Tisch länge 800 mm︱Tischbreite 500 mm︱Maschinengrö?e (lxbxh) 1700 x 1700 x 2850 mm︱Maschinengewicht 5500 kg︱

---

CNC-gesteuert Mit CE-Kennzeichnung und Sicherheit Motor: 11 kW Druck: 240 bar Geschwindigkeit vorwärts des Stößeltisches: 110 mm / sn Geschwindigkeit rücklauf vom Stößeltisch: 170 mm / sn Zylinder: 220 mm Pumpe: 27,5 l / min Max. Dim. Werkstück: 800 x 500 mm Max. Werkstückgewicht: 5000 kg

Druck 025 t︱Ausladung 290 mm︱Hub 200 mm︱Entfernung Tisch/Stößel, gr. Hub oben, Verst. oben 400 (500) mm︱Durchfallöffnung im Tisch 60 mm︱Tischhöhe über Flur 940 mm︱Stößelfläche mm︱Geschwindigkeit ab 150 mm/sec︱Geschwindigkeit auf 150 mm/sec︱Arbeitsgeschwindigkeit 18 mm/sec︱Tischfläche 650 x 450 mm︱Ölinhalt 350 l︱Gesamtleistungsbedarf 11,0 kW︱Maschinengewicht ca. 5,2 t︱Raumbedarf ca. 0,80 x 1,80 x 3,20 m︱

---

Ausstattung: UVV: für Handeinlegearbeiten zugelassen CE-Norm - EN 693, BGR 500 Lichtschranke Sick Tiefenanschlag mechanisch; motorisch verstellbar Zweihand- und Fußbedienung Steuerung: Siemens S 7 / Pilz PNOZ * MIT in Betrieb nehmen der Maschine am jetzigen Standort in gegebenen Zustand *

Presskraft 100 to︱Arbeitsbereich 600 x 500 mm︱Hub 400 mm︱Einbauhöhe 500 mm︱Tischfläche 600 x 420 mm︱Motor 15 kW︱Breite 1.100 mm︱Tiefe 1.600 mm︱Höhe 2.700 mm︱Gewicht 5.000 kg︱

---

Hauptzylinder + 2 Hilfszylinder Hydraulikblock, Hydraulikventile, Hydraulikpumpe: Rexroth Steuerung Siemens S7-300 mit 7“ Bildschirm Sicherheits PLC: Sick Öl/Wasserkühler Sensoren für den oberen und unteren Totpunkt Ein- und Ausganssignale für externen Anschluss 24V Ohne 2-Handbedienung und ohne Lichtschranke - für automatisierte Arbeiten in einer geschlossenen Zelle konzipiert Betriebsanleitung in Deutsch Entspricht nicht der derzeitigen AMVO und UVV / kein CE Presskraft: 100 to Arbeitsbereich: 600 x 500 mm Hub: 400 mm Einbauhöhe: 500 mm Arbeitsgeschwindigkeit: 9,9 mm/Sek. Annäherungsgeschwindigkeit: 100 mm/Sek. Rücklauf: 170 mm/Sek. Tischfläche: 600 x 420 mm Motor: 15 kW Breite: 1.100 mm Tiefe: 1.600 mm Höhe: 2.700 mm Gewicht: 5.000 kg

Druck 30 t︱Ausladung mm︱Hub 250 mm︱-------------------------------------------------- ︱PRESSEN-BAUART ︱- Antriebssystem: hydraulisch ︱- Durchfall-Loch im Tisch: ja ︱PRESSENKRÄFTE ︱- Gesamt-Nennkraft 30 to︱PRESSENTISCH ︱- Aufspannfläche (links-rechts) 700 mm︱- Aufspannfläche (vorne-hinten) 500 mm︱- Dicke der Aufspannplatte 100 mm︱STÖSSEL ︱- Stösselkraft 30 to︱- Aufspannfläche (links-rechts) 500 mm︱- Aufspannfläche (vorne-hinten) 400 mm︱- Hub 250 mm︱- Dicke der Aufspannplatte 100 mm︱STÖSSEL (HYDR. PRESSE) ︱

---

Sehr guter Maschinenzusatand Wenig Betriebsstunden Ausstattung: - Lichschranke

Druck 100 t︱Ausladung 360 mm︱Hub 600 mm︱Entfernung Tisch/Stößel, gr. Hub oben, Verst. oben 900 mm︱Durchfallöffnung im Tisch 120 mm︱Tischhöhe über Flur 900 mm︱Stößelfläche 800 x 600 mm︱Geschwindigkeit ab mm/sec︱Geschwindigkeit auf mm/sec︱Arbeitsgeschwindigkeit mm/sec︱Tischfläche 1050 x 700 mm︱Ölinhalt 650 l︱Gesamtleistungsbedarf 30,0 kW︱Maschinengewicht ca. 14,0 t︱Raumbedarf ca. 1,80 x 2,80 x 3,60 m︱

---

Ausstattung: UVV: für Handeinlegearbeiten zugelassen CE-Norm - EN 693, BGR 500 Lichtschranke Sick Zweihandbedienung * MIT in Betrieb nehmen der Maschine am jetzigen Standort * MIT neuer Steuerung Siemens S7-1500 F, Komfortsteuerung über Touch-Panel Ausführung der Steuerung gemäß EN 692 bzw. EN 693

Druck 6 t︱Ausladung 300 mm︱Hub mm︱Tischfläche 400 x 500 mm︱Stößelfläche 350 x 500 mm︱Maschinengewicht ca. 1,6 t︱Raumbedarf ca. 1,1 x 1,4 x 2,6 m︱Gesamtleistungsbedarf kW︱

---

Besonderheit: Hydraulisch ausfahrbare Rollen

Druck 50 t︱Hub 150 mm︱Tischfläche 480x350 mm︱Stößelfläche 480x350 mm︱Durchfallöffnung im Tisch Ø 75 mm︱Tischhöhe 850 mm︱Zapfenloch im Stößel Ø 50 mm︱Maschinengewicht ca. 4 t︱Raumbedarf ca. 2000x2000x2500 mm︱

---

Festanschlag manuell verstellbar BWS für Schutz- und Taktbetrieb Eil-Arbeitsgang Weg- und Druckabschaltung Zweihandbedienung Fußbedienung Zugelassen für Handeinlegearbeiten

Druck 040 t︱Ausladung 320 mm︱Hub 300 mm︱Entfernung Tisch/Stößel, gr. Hub oben, Verst. oben 500 mm︱Durchfallöffnung im Tisch 80 mm︱Tischhöhe über Flur 900 mm︱Stößelfläche 450 x 400 mm︱Geschwindigkeit ab mm/sec︱Geschwindigkeit auf mm/sec︱Arbeitsgeschwindigkeit mm/sec︱Tischfläche 640 x 620 mm︱Ölinhalt 300 l︱Gesamtleistungsbedarf 5,5 kW︱Maschinengewicht ca. 3,6 t︱Raumbedarf ca. 1,10 x 1,70 x 2,70 m︱

---

Ausstattung: UVV: für Handeinlegearbeiten zugelassen CE-Norm - EN 693, BGR 500 druck-/zeit- und wegabhängig steuerbar Arbeitsgeschwindigkeit regelbar Zweihandbedienung * MIT in Betrieb nehmen der Maschine am jetzigen Standort in gegebenen Zustand *

Druck 100 t︱Ausladung 360 mm︱Hub 500 mm︱Tischfläche 740x560 mm︱Stößelfläche 530x400 mm︱Zapfenloch im Stößel Ø 40 mm︱Maschinengewicht ca. 7,0 t︱Raumbedarf ca. 2000x1700x2850 mm︱

---

Maschinennummer: 042-020/95 Druck-Wegabschaltung Handhebelsteuerung Zweihandbedienung Fußbedienung Nur zugelassen für sichere Werkzeuge

Druck 25 t︱Ausladung 350 mm︱Hub 400 mm︱Tischfläche 800x500 mm︱Stößelfläche 800x500 mm︱Durchfallöffnung im Tisch 180x120 mm︱Tischhöhe 860 mm︱Zapfenloch im Stößel Ø 40 mm︱Gesamtleistungsbedarf 7,5 kW︱Maschinengewicht ca. 4,0 t︱Raumbedarf ca. 1400x1800x3400 mm︱

---

Schnittschlagdämpfung Festanschlag motorisch verstellbar Eil-Arbeitsgang Weg- und Druckabschaltung Proportionale Geschwindigkeitsregelung Eil-Ab/Aufwärts über Potentiometer Proportionale Druckeinstellung über Potentiometer Zweihandbedienung Fußbedienung Zugelassen für Handeinlegearbeiten

Druck 10 t︱Ausladung 0 mm︱Hub 400 mm︱Gesamtleistungsbedarf 7,5 kW︱Maschinengewicht ca. 6500 t︱Raumbedarf ca. m︱

---

Preßkraft 10 to Stößelhub 400 mm Einbauhöhe 600 mm Tischgröße 400 x 300 mm Tischhöhe über Flur 820 mm Stößelfläche 400 x 300 mm Stößelbohrung 40 mm Eilsenkgeschwindigkeit "AB" 70 mm/s Arbeitsgeschwindigkeit "AB" bei max.Preßkraft 40 mm/s Arbeitsgeschwindigkeit min. 5 mm/s Arbeitsgeschwindigkeit regelbar von-bis 5-70 mm/s Rückhubgeschwindigkeit min/max. 20/175 mm/s Antriebsleistung 7,5 kW Gesamtantrieb ca. 12 kW - 380 V - 50 Hz Gewicht ca. 6.500 kg Zubehör / Sonderausstattung * DUNKES-Steuerung CNC 200 programmierbar mit voreinstellbaren Parametern wie Hub, Preßgeschwindigkeiten Vorlauf/Rücklauf usw. * separater Schaltschrank mit Diskettenlaufwerk * Pendeltafelsteuerung mit Bildschirm * Zweihandauslösung in Verbindung mit pneumatischer Schutztüre * am Pressenstössel ist eine Dreheinrichtung zum Kalibrieren und Glätten einer Bohrung montiert. ( Kalibrierdorn fährt in Bohrung dann rotiert der Kalibrierdorn mittels eigenem motorischen Antrieb-Zeitsteuerung-Wiederholvorgänge mittels Hubzähler)

Druck 75 t︱Ausladung 280 mm︱Hub 303 mm︱Gesamtleistungsbedarf 15 kW︱Maschinengewicht ca. 7000 kg︱Raumbedarf ca. m︱

---

hydraulische Einständerpresse, Type HZS 75 Baujahr 1992 Ser.-Nr. H 92-2249 _______________________________________________ Druckleistung des Oberkolbens 75 to Tischgröße 750 x 515 mm Tischhöhe über Flur 820 mm Durchfallloch im Tisch 300 x 200 mm Einbauhöhe max. 500 mm Ausladung 280 mm Hub des Oberkolbens ca. 303 mm Stößelfläche 500 x 400 mm Stößelbohrung 50 mm Gesamtantrieb ca. 15 kW - 380 V - 50 Hz Gewicht ca. 7.000 kg Gesamthöhe der Maschine 3.850 mm Zubehör / Sonderausstattung: DUNKES Programm Steuerung Type PC 10 mit Dateneingabefeld für Druckeinstellung, Druck/Zeit-Umschaltung, Hub oben/unten, Eilgänge und Arbeitsgeschwindigkeiten sowie mit digitaler Anzeige von Preßkraft,Stößelweg, Preßzeit, Programmnummer. Speicherung bis zu 30 Werkzeugprogrammen, SPS SIEMENS S 5, Teach-In Taste Pressenstößel über nachstellbare Prismenleisten geführt Hydraulische Schnittschlagdämpfung im Pressenzylinder montiert, 15 mm, motorischer Tiefenanschlag und Schnittschlagdämpfungseinstellung Doppelblechkontrolle = maximale Preßkraft erst nach Erreichen des vor- gewählten Weges. Hydraulische Werkzeugspanner (4) auf dem Tisch, hydraulische Zapfenspannung im Stößel, hydraulischer Auswerfer im Stößel, 3 to/15 mm Sicherheits-Zweihandauslösung, elektr. und stufenlose Rückhubbegrenzung, Nachlaufüberwachungsgeräte NKS, Stößelumschaltung des Oberkolbens Angebauter Schaltschrank, Anschluß an Ölkühler, etc.

Druck 6 t︱Ausladung 120 mm︱Hub 80 mm︱Tisch länge 280 mm︱Tischbreite 200 mm︱

---

Pneumatisch

Druck 40 t︱Ausladung 320 mm︱Hub 250 mm︱Ausladung 320 mm︱Tischfläche 1400x600 mm︱Stößelfläche 1200x600 mm︱Einbauhöhe 650 mm︱Gesamtleistungsbedarf 22 kW︱Maschinengewicht ca. 8 t︱Raumbedarf ca. 3200x3300x3300 m︱

---

Druck- Wegabhängige abschaltung BWS für Schutz- und Taktbetrieb Festanschlag Druckschalter, Eil-Arbeitsgang, Zweihandbedienung, Zugelassen für Handeinlegearbeiten

Druck 060 t︱Ausladung 400 mm︱Hub 600 mm︱Entfernung Tisch/Stößel, gr. Hub oben, Verst. oben 700 mm︱Durchfallöffnung im Tisch mm︱Tischhöhe über Flur 850 mm︱Stößelfläche 700 x 700 mm︱Geschwindigkeit ab mm/sec︱Geschwindigkeit auf mm/sec︱Arbeitsgeschwindigkeit mm/sec︱Tischfläche 1120 x 700 mm︱Ölinhalt 275 l︱Gesamtleistungsbedarf 7,5 kW︱Maschinengewicht ca. 7,3 t︱Raumbedarf ca. 1,60 x 2,00 x 3,70 m︱

---

Ausstattung: UVV: für Handeinlegearbeiten zugelassen UVV 11.064 - VBG 7n5.2 § 20 Steuerung: Siemens S 5 * MIT in Betrieb nehmen der Maschine am jetzigen Standort in gegebenen Zustand*

Druck 25 t︱Ausladung 250 mm︱Hub 100 mm︱Gesamtleistungsbedarf 7,5 kW︱Maschinengewicht ca. 3200 kg︱Raumbedarf ca. 1000 x 1700 x 2600 m︱

---

D U N K E S CNC gesteuerte Hydraulische Einständerpresse Type HZS 25 Baujahr 1990 Ser.-Nr. H 90-2018 _______________________________________________ Druckleistung des Oberkolbens 25 to Tischgröße 620 x 460 mm Tischhöhe über Flur 820 mm Durchfallloch im Tisch 100 mm Einbauhöhe max. 350 mm Ausladung 250 mm Hub des Oberkolbens ca. 100 mm Stößelfläche 500 x 350 mm Stößelbohrung 32 mm Arbeitsgeschwindigkeiten: Eilgang ab/auf 400/400 mm/s bei Teillast / bei Volllast 50 / 18 mm/s Gesamtantrieb ca. 7,5 kW - 380 V – 50 Hz Gewicht ca. 3.200 kg Außenabmessungen der Maschine 1.000 x 1.700 x 2.600 mm Zubehör / Sonderausstattung: • DUNKES Programm Steuerung Type CNC 100 mit Dateneingabefeld für Druckeinstellung, Druck/Zeit-Umschaltung, Hub oben/unten, Eilgänge und Arbeitsgeschwindigkeiten sowie mit digitaler Anzeige von Preßkraft, Stößelweg, Preßzeit, Programmnummer. Speicherung bis zu x Werkzeugprogrammen, SPS SIEMENS S 5, Teach-In Taste • Hydraulische Schnittschlagdämpfung im Pressenzylinder montiert, • SICK – Lichtschranke und Sicherheits-Zweihandauslösung, • Zwischentische aufgebaut, angebauter Schaltschrank, • Nachlaufzeit 85 ms/Nachlaufweg 30 mm, Sicherheitsabstand 170 mm Zustand : gut bis sehr gut – unter Strom vorführbereit Lieferung : ab Lager - wie besichtigt Zahlung : rein netto - nach Rechnungserhalt Wir bitten um Ihren Auftrag. Weitere Auswahl an hydraulische Pressen stets an unserem Lager, bitte fragen Sie bei uns an.

Druck 003,15 t︱Tischbreite 400 mm︱Tischtiefe 450 mm︱Hub 280 mm︱Ausladung 150 mm︱Einbauhöhe 500 mm︱Durchfallöffnung im Tisch 100 mm︱Maschinengewicht ca. 0,5 t︱Tischhöhe über Flur 800 mm︱Geschwindigkeit ab 100 mm/sec︱Geschwindigkeit auf 300 mm/sec︱

---

Druck 003,15 t︱Tischbreite 400 mm︱Tischtiefe 450 mm︱Hub 280 mm︱Ausladung 150 mm︱Einbauhöhe 500 mm︱Durchfallöffnung im Tisch 100 mm︱Maschinengewicht ca. 0,5 t︱Tischhöhe über Flur 800 mm︱Geschwindigkeit ab 100 mm/sec︱Geschwindigkeit auf 300 mm/sec︱

---

Druck - ︱Ausladung - ︱Hub - ︱

---

Hydr.- Einständerpresse Angebotsnummer: 19419 Fabrikat: ZEULENRODA Typ : PYE 160 S1 Maschinen-Nr: 043-010-22 Baujahr: 1988 Technische Daten: - max. Presskraft 160 t - max. Stößelhub ca. 500 mm - mittlere Arbeitsgeschwindigkeit ca. 92 mm/s - Rücklaufgeschwindigkeit 125 mm/s - Einbauhöhe ca. 800 mm - Ausladung bis Mitte Stößel 360 mm - Stößeleinspannzapfen 40 mm - Tischgröße 900 x 630 mm - Tischbohrung / Durchbruch 220 mm - Tischhöhe über Flur 720 mm - Ölfüllmenge ca. 200 ltr - Antrieb 400 V / 17 kW - Platzbedarf ca. B 1150 x H 3200 x T 1850 mm - Gewicht ca. 7500 kg

Druck 40 t︱Ausladung 365 mm︱Hub 400 mm︱Tischfläche 800x500 mm︱Stößelfläche 520x150 mm︱Durchfallöffnung im Tisch 180x120 mm︱Tischhöhe 850 mm︱Zapfenloch im Stößel Ø 40 mm︱Gesamtleistungsbedarf 15 kW︱Maschinengewicht ca. 5 t︱Raumbedarf ca. 1500x2500x3400 mm︱

---

Schnittschlagdämpfung Festanschlag motorisch verstellbar Eil-Arbeitsgang Weg- und Druckabschaltung Proportionale Geschwindigkeitsregelung Eil-Ab/Aufwärts über Potentiometer Proportionale Druckeinstellung über Potentiometer Zweihandbedienung Fußbedienung Zugelassen für Handeinlegearbeiten

Druck 6,3 t︱Ausladung 210 mm︱Hub 200 mm︱Entfernung Tisch/Stößel, gr. Hub oben, Verst. oben 300 mm︱Tischfläche 380 x 350 mm︱Durchfallöffnung im Tisch 100 mm︱Tischhöhe über Flur 1050 mm︱Stößelfläche 45 mm︱Gesamtleistungsbedarf 4 kW︱Maschinengewicht ca. 0,8 t︱Raumbedarf ca. 1,2 x 0,8 x 2,6 m︱

---

mit ölhydr. Antrieb, hydr. und elektr. Steuerung nach UVV, obere und untere Hubbegrenzung, druck/zeit- und wegabhängig steuerbar, mech. Tiefenanschlag, Zweihandbedienung, Schaltschrank Unser Listenpreis versteht sich inklusive Inbetriebnahme der Maschine in unserem Lager, sowie Demonstration der Lauffunktionen ohne Werkzeug, im Übrigen wie die Presse steht und liegt, frei LKW verladen

Druck 160 t︱Ausladung 360 mm︱Hub 500 mm︱Geschwindigkeit ab 200 mm/sec︱Geschwindigkeit auf 250 mm/sec︱gr. Entfernung Tisch - Stössel 1000 mm︱Tischfläche 900 x 630 mm︱Stößelfläche 750 x 450 mm︱Durchfallöffnung im Tisch 250 mm︱Gesamtleistungsbedarf 20,5 kW︱Maschinengewicht ca. 7,5 t︱Raumbedarf ca. 1,25 x 2,2 x 3,45 m︱

---

Maschinen wurde 2004 umgebaut/modernisiert und mit neuem hydr. Steuerblock sowie neuem Schaltschrank mit Pilz SPS Pnoz Multi ausgestattet. - Auswerfer im Stößel - Ziehkissen vorhanden (gegenwärtig nicht eingebaut) - Rexroth Ventilblock - separat stehende 2-Hand-Bedienung Maschine sicher für Handeinlegearbeiten

Druck 65 t︱Ausladung 220 mm︱Hub 150 mm︱Tischfläche 580x350 mm︱Stößelfläche 490x280 mm︱Durchfallöffnung im Tisch 180x180 mm︱Tischhöhe 860 mm︱Zapfenloch im Stößel Ø 40 mm︱Maschinengewicht ca. 3,0 t︱Raumbedarf ca. 1300x1500x2500 mm︱

---

Lichtschranke für den Schutz- und Taktbetrieb Festanschlagverstellung Druck- und Wegabschaltung Fußschalter Zweihandbedienung Eil-Arbeitsgang Zugelassen für Handeinlegearbeiten

Druck 100 t︱Ausladung 380 mm︱Hub 650 mm︱Entfernung Tisch/Stößel, gr. Hub oben, Verst. oben 950 mm︱Tischfläche 800 x 700 mm︱Tischhöhe über Flur 920 mm︱Stößelfläche 630 x 600 mm︱Geschwindigkeit ab 65 mm/sec︱Geschwindigkeit auf 375 mm/sec︱Arbeitsgeschwindigkeit 17 mm/sec︱Ölinhalt 350 l︱Antriebsleistung 18,5 kW︱Maschinengewicht ca. 9 t︱Raumbedarf ca. 2,50 x 1,50 x 4,00 m︱

---

unser Listenpreis versteht sich inklusive Inbetriebnahme der Maschine in unserem Lager, sowie Demonstration der Lauffunktionen ohne Werkzeug, im Übrigen wie die Presse steht und liegt, frei LKW verladen mit hydr. Antrieb, hydr. (§ 20) und elektrische Steuerung nach UVV, druck-, zeit- und wegabhängig steuerbar, obere und untere Hubbegrenzung, Schaltschrank
