Bettfräsmaschine - Universal

x-Weg mm︱y-Weg mm︱z-Weg mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱

---

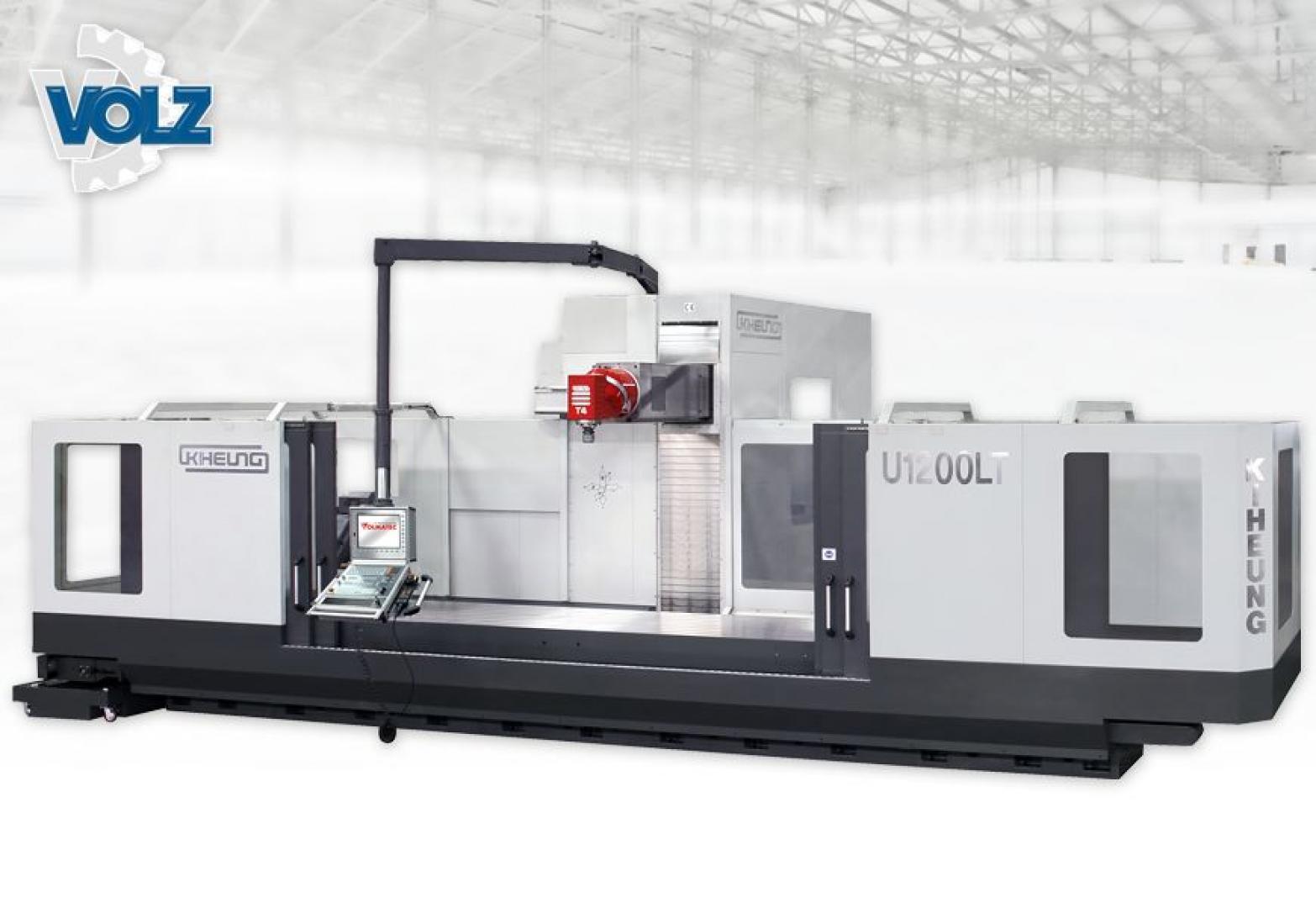

NEUE MASCHINE // NEW MACHINE HEIDENHAIN TNC 640 X-Achse: 3.000mm Y-Achse: 1.500mm / Optional 2.000mm Z-Achse: 1.300mm Tischgröße: 3100 x 1100mm Automatischer Universal-Schwenkkopf 1° x 1° (4.000 U/min) - SK 50 IKZ - Kühlung durch die Spindel (20bar) Max. Spindelmotorleistung: 38kW Eilgänge: 20m/min Werkzeugwechsler: 24 Werkzeuge / Optional 40 oder 60 2 X Scharnierband-Späneförderer 4. Achse Vorbereitung Perimetrische Verkleidung

x-Weg mm︱y-Weg mm︱z-Weg mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱

---

NEUE MASCHINE // NEW MACHINE Steuerung: HEIDENHAIN TNC 640 X-Achse: 4.000mm Y-Achse: 1.300mm Z-Achse: 1.500mm Tischgröße: 4100 x 1100mm Automatischer Universal-Schwenkkopf 1° x 1° (4.000 U/min) - SK 50 IKZ - Kühlung durch die Spindel (20bar) Max. Spindelmotorleistung: 38kW Eilgänge: 20m/min Werkzeugwechsler: 24 Werkzeuge / Optional 40 oder 60 2 X Scharnierband - Späneförderer 4. Achse Vorbereitung Perimetrische Verkleidung

x-Weg mm︱y-Weg mm︱z-Weg mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱

---

NEUE MASCHINE // NEW MACHINE BETTFRÄSMASCHINE MIT INTEGRIERTEM DREHTISCH Steuerung: HEIDENHAIN TNC 640 X-Achse: 3.000mm Z-Achse: 1.500mm Y-Achse: 1.300mm Drehtisch: 1.600 x 1.200mm Automatischer Universal-Schwenkkopf 1° x 1° (4.000 U/min) - SK 50 Spindelmotor: 31 / 38kW - Drehmoment 1.000 / 1.300Nm IKZ - Kühlung durch die Spindel - 20 bar Werkzeugwechsler 40-fach (Vertikal / Horizontal) Doppel-Späneförderer Vollverkleidung

x-Weg mm︱y-Weg mm︱z-Weg mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱

---

NEUE MASCHINE // NEW MACHINE BETTFRÄSMASCHINEN MIT KOMBITISCH Steuerung: HEIDENHAIN TNC 640 X-Achse: 3.000 / 4.000mm Z-Achse: 1.500mm Y-Achse: 1.300mm Tischgröße BM 3C: 3.100 x 1.100mm (integrierten Drehtisch Ø 1.100mm) Tischgröße BM 4C: 4.100 x 1.100mm(integrierten Drehtisch Ø 1.100mm) Automatischer Universal-Schwenkkopf 1° x 1° (4.000 U/min) - SK 50 Spindelmotor: 31 / 38kW - Drehmoment 1.000 / 1.300Nm IKZ - Kühlung durch die Spindel - 20 bar Werkzeugwechsler 24-fach Doppel-Späneförderer Vollverkleidung

x-Weg 3500 mm︱y-Weg 1083 mm︱z-Weg 1074 mm︱Steuerung HEIDENHAIN iTNC 530 HSCI ︱Aufspanntisch - ︱Aufspannfläche 4.000 x 1.000 mm︱Gewindebohrungen mit Passsitz - ︱Vorschübe - ︱X-, Y- und Z-Achse, stufenlos 2 - 30.000 mm/min︱Eilgänge x/y/z 30 m/min︱Max. Vorschubkraft der Achsen 10.000 N︱2-Achs-Fräskopf - ︱2-Achs-Fräskopf TUB-E92 mit Antrieb über - ︱überTorque-Motoren für 5-Achs-Simultanbearbeitung - ︱Leistung bei 100% ED 29 kW︱Drehzahlbereich stufenlos 2- 30.000 ︱max. Drehmoment 92 Nm︱Drehgeschwindigkeit Achse A/C 60 min-1︱Werkzeugaufnahme HSK 62A-DIN 69893 ︱automatischer Werkzeugwechsler ATC - ︱

---

Führungen, Antriebs- und Messsysteme • Alle Achsantriebe mit digitalen Antrieben Fabr. HEIDENHAIN • Direkte Messsysteme für X-, Y- und Z-Achse Fabr. HEIDENHAIN • X-, Y- und Z-Achsen Führung mittels hochgenauen Linearführungen für höchste Präzision und Dynamik • Präzisions-Kugelgewindespindeln mit vorgespannten Muttern in X-, Y- und Z-Achse Kühlmittelanlage mit Späneförder • Kühlmittelaustritt, umschaltbar von Kühlmittel auf Luft, an der Stirnseite des Fräskopfs über manuell schwenkbare Düsen • Innere Kühlmittelzuführung, umschaltbar von Kühlmittel auf Luft, durch das Spindelzentrum. • Tankvolumen ca. 1.000 l • Normale Kühlmittelversorgung 25 l/min 5 bar • Hochdruckpumpe für Innenkühlung 20 l/min 50 bar • Kühlmitteltank incl. Patronenfilter und Papierbandfiltersystem • Scharnierband Späneförderer, Abwurfhöhe ca. 750 mm Ausstattung / Zubehör • Maschinenbett, -ständer und Vertikalsattel als Stahlschweißkonstruktion spannungsarm geglüht • Frässchieber als Stahlschweißkonstruktion • Orthogonaler Fräskopf TUB-E92 mit Motorspindel, C- und A-Achsantrieb über Torque-Motoren • Ölkühlaggregat zur Kühlung des Fräskopfes • Thermische Kompensation durch die CNC • Spindelantrieb 29 kW • Spindeldrehzahl max. 18.000 min-1 • Achsantriebe mittels Präzisions-Kugelumlaufspindeln und digitaler Servo-Motoren • Messtastsystem Fabr. BLUM, TC 63-30 mit Funkübertragung und autom. Messzyklen • Fräskopf Vermessung Kinematik Opt • Laser-Werkzeugvoreinstellgerät BLUM – Ausführung NT am Maschinentisch montiert • CNC-Steuerung HEIDENHAIN iTNC 530 HSCI incl. digitaler Antriebstechnik • Tragbares elektr. Handrad HEIDENHAIN HR 520 mit 3 m Spiralkabel • Schwenkbares Bedienpanel zur Maschinenbedienung vor der Maschine • Autom. Werkzeugwechsler mit 30 Magazinplätzen, Wechselposition vertikal • Kühlmittelanlage mit äußerem Brausekranz und IKZ durch die Spindel • 1 St. Späneförderer im Arbeitsraum, Auswurf rechts • Vorgespannte Linearführungen in allen Achsen • Präzision-Kugelgewindespindeln in allen Achsen • Direktes Messsystem in allen Achsen • Hydraulischer Gewichtsausgleich in der Vertikalachse • Faltenbalgabdeckung der X-Achse • Frässchieber oberhalb und unterhalb in der vertikalen Achse mit Faltenbalgabdeckungen mit aufgesetzten Edelstahlamellen geschlossen • Arbeitsraum-Einhausung allseitig geschlossen. Rückseite des Arbeitsraums mit Faltenbalg- abdeckung mit aufgesetzten Edelstahllamellen geschlossen. Die manuellen Schiebetüren an der Vorderseite der Maschine lassen sich auf der gesamten Länge des Aufspanntisches öffnen. Sicherheitseinzäunung für den rückwärtigen Maschinebereich mit zwei abgesicherten Zugangstüren. • Schaltschrankklimatisierung • Hydraulikanlage • Arbeitraumbeleuchtung • Absauganlage Fabr. REVEN • Lackierung schwarz/weiß • Ca - Betriebsstunden: Steuerung 28.300 h, Maschine 27.300 h, Programmlauf 11.400 h

x-Weg 6000 mm︱y-Weg 1200 mm︱z-Weg 1600 mm︱Tischgröße 6000 x 2000 mm︱Vorschub: 10 m/min︱Eilgang 25 m/min︱Spindeldrehzahlen 0- 4000 U/min︱Werkzeugaufnahme SK 50 ︱Steuerung 530 iTNC Heidenhain︱Spindelmotor 29/38 kW︱Gesamtleistungsbedarf 80 KVA︱Maschinengewicht ca. 36 t︱Raumbedarf ca. 11,65 x 5,8 x 3,8 m︱

---

CNC Starrbettfräsmaschine mit Linearführungen, Universalfräskopf gesteuert, Werkzeugwechselmagazin und Späneförderer.

x-Weg 1200 mm︱y-Weg 600 mm︱z-Weg 600 mm︱Drehzahl 15 - 2000 1/min︱Spindel 9 kW︱Aufnahme ISO 40 ︱Steuerung HEIDENHAIN TNC 124 ︱Tischgröße 1.700 x 470 mm︱Tischbelastung 2 t︱Eilgang längs und quer 10 m/min︱Eilgang vertikal 4 m/min︱Gesamtleistungsbedarf 18 kVA︱Maschinengewicht ca. 6,5 t︱

---

UNIVERSAL HURON KOPF HEIDENHAIN TNC 124 ISO 40 HALTER 10 STUCK Handbücher

CNC-Marke Heidenhain ︱CNC-Modell ITNC 530 ︱Tisch länge 15000 mm︱Tischbreite 2500 mm︱X 14000 mm︱Y 3000 mm︱Z 1500 mm︱Spindelkegel SK50 ︱Anzahl der Paletten 1 ︱Eilgang 25 m/min︱Werkzeugwechsler 60 ︱Drerhmoment 1822 Nm︱Indizierung per 2,5 °︱

---

Bewegliche Säule Spindel: 50/63 kW CNC-gesteuerter Fräskopf Kontrolle 1: 29766 H. Programm ausführen: 9655 H.

x-Weg 3000 mm︱y-Weg 1200 mm︱z-Weg 1500 mm︱Tischgröße 3200 x 1000 mm︱Aufnahme SK 50 |︱Drehzahlbereich 40-613/614-1600/160-4000 U/min︱Eilgangsgeschwindigkeit 15/12 m/min︱Vorschubgeschwindigkeit 10 m/min |︱Antriebsleistung 30 kW︱T-Nutenbreite 5x 22 mm︱T-Nuten - Abstand 160 mm︱Steuerung Heidenhain iTNC 530 ︱Tischbelastung 4,0 t︱Getriebestufen 2 ︱Drehmoment an der Spindel 1060 Nm︱Fräskopf - schwenkbar A= 2,5°/ B= 2,5° Grad︱Werkzeugwechseleinrichtung 24 SK 50︱Abmessung L-B-H 8,0 x 5,3 x 3.6 m︱Maschinengewicht ca. 18,5 t︱

---

Universale CNC-Bettfräsmaschine mit Werkzeugwechsler - vorbereitet Rundtisch - Inner Kühlmittelzufuhr - Bandfilteranlage - Ölkühler - ext Handrad - 2x Gliederband- Späneförderer im Arbeitsraum - 1x Gliederband- Späneförderer

x-Achse 3.000 mm︱y-Achse 1.270 mm︱c-Achse 0,001 °︱c-Achse -120/+120 0︱b-Achse 0,001 °︱z-Achse 1.500 mm︱Steuerung HEIDENHAIN iTNC 530 ︱Drehtisch Oberfläche 1.250 x 1.250 ︱Tischbelastung 7.000 Kg︱Schnellvorschub 20.000 mm/min︱Arbeitsgeschwindigkeit 10.000 mm/min︱Kegel HSK A 63 ︱Drehzahl 60-18.000 U/min︱Antriebsleistung 34 kw︱Handrad inkl ︱Kühlmittel 20 bar︱Späneförderer inkl ︱Werkzeugwechsler 40 pos.︱Maschinengewicht ca. 25.000 kg︱

---

-Integrierte Schutzvorrichtungen INKLUSIVE - Inklusive Kessler Tauschspindel mit 18.000u/min. Verfahrwege: (X 3.000 mm (Y 1.270 mm (Z 1.500 mm * Teil überholt 2022

x-Weg 3.500 mm︱y-Weg 1.000 mm︱z-Weg 1.250 mm︱Steuerung HEIDENHAIN TNC-530 ︱Arbeitsgeschwindigkeit 10.000 mm/min︱Eilgang 25.000 mm/min︱Tischgröße 3.700 x1.000 mm︱Tischbelastung 9.250 Kg︱Handrad HR-410 ︱Aufnahme ISO ISO 50 DIN 69871 AD ︱Drehzahl 3.000 U/min︱Werkzeuggewicht max. 15 kg︱Späneförderer inkl. ︱innere Kühlmittelzufuhr ︱Werkzeugwechsler 20 pos.︱Fräskopf - schwenkbar + / - 2,5 °︱Gesamtleistungsbedarf 46 kW︱Maschinengewicht ca. 18 t︱Raumbedarf ca. 8.760 x 4.570 x 3.530 mm︱

---

- 4. Achs vorbereitung - Kühlmitte Tank 500l mit Magnet- und Papierfilter - automatische Fräskopf 2,5 x 2,5°

x-Weg 2500 mm︱y-Weg 1250 (1000) mm︱z-Weg 1100 mm︱Steuerung Heidenhain iTNC 530 ︱Tischfläche 2700 x 850 mm︱Tischbelastung 6000 kg︱Werkzeugaufnahme ISO 50 DIN 69871︱Spindeldrehzahlen 60 - 3000 U/min︱Getriebestufen 2 ︱Vorschubbereich 10000 mm/min︱Eilgang 20 m/min︱Motorleistung 24 / 38 kW︱Gesamtleistungsbedarf 38 kVA︱Maschinengewicht ca. 16,1 t︱Raumbedarf ca. 7,63 x 5,16 x 3,52 m︱

---

Gut erhaltene CNC Universal Bettfräsmaschine aus Betriebsauflösung. Die Maschine hat 62810 Einschaltstunden. Ausstattung: CNC Bahnsteuerung Heidenhain iTNC 530 Autom. Universalfräskopf -180° bis +177,5°, in 2,5° Schritten Winkelpositionierung automatisch A- und B-Achse Elektronisches Handrad Späneförderer Kühlmittelanlage Die aufgebaute Magnetspannplatte gehört nicht zum Lieferumfang! Kann aber separat erworben werden.

x-Weg 3.500 mm︱y-Weg 1.250 mm︱z-Weg 1.000 mm︱Steuerung HEIDENHAIN iTNC 530 ︱Aufspanntisch - ︱Aufspannfläche 3.700 x 850 mm︱max. Werkstückgewicht 2.500 kg/m²︱Anzahl und Größe T-Nuten 24 mm H12 ︱Abstand der T-Nuten 140 mm︱Vorschübe - ︱X-, Y- und Z-Achse, stufenlos 2 - 10.000 mm/min︱Eilgänge in X/Y/Z 25.000 mm/min︱max. Vorschubkraft 10.000 kN︱Universal-NC-Fräskopf - ︱Schwenkbereich vordere/hintere Ebene 2,5/2,5 ° 144/144 Pos ︱Leistung bei 100% ED 32 kW︱Drehzahlbereich, stufenlos 15 - 3.000 min-1︱Werkzeugaufnahme SK 50 nach ISO 7388/1 ︱automatischer Werkzeugwechsler ATC - ︱Werkzeugplätze 20 Plätze︱

---

Ausstattung / Zubehör • Universal-Fräskopf, Positionierung über Hirth-Verzahnung, Diagonal- und Vertikalebene 2,5° • Servo-Spindelmotor HEIDENHAIN 32kW, Spindeldrehzahl max. 3.000 min-1 • Achsantriebe über Präzisions-Kugelgewindetriebe und digitale Servomotoren • CNC-Steuerung HEIDENHAIN iTNC 530 • Elektronisches Handrad HEIDENHAIN HR 410 • Kühlmittelanlage mit zwei Kühlkreisen und Papierbandfilter • Späneförderer im Arbeitsraum, Auswurf rechts, Höhe ca. 1.000mm • Präzisions-Kugelumlaufspindeln in allen Achsen • Teleskopische Stahlabdeckung der X-Achse, überholt • Vertikale Führung unten mit Stahlvorhang abgedeckt, NEU • Arbeitsraumverkleidung an den Seiten geschlossen. • Hydrauliksystem • Beleuchtung des Arbeitsbereichs • Lackierung RAL 7035 lichtgrau / RAL 5011 stahlblau

x-Weg 2.000 mm︱y-Weg 1.000 mm︱z-Weg 800 mm︱Gesamtleistungsbedarf 47 kVA︱Maschinengewicht ca. 12 t︱Raumbedarf ca. m︱

---

CNC Bett Fräs- und Bohrcenter / Fabrikat: SORALUCE / Typ: TA-20 / Baujahr: 2005 Die Maschine kann nach Terminabsprache unter Produktionsbedingungen besichtigt werden. Zustand: Funktionstüchtig / einsatzbereit (kein Reparaturstau) Betriebsstunden (Juni 2023): - Steuerung ein: 31.517 h - Maschine ein: 31.759 h - Programmlauf: 13.409 h TECHNISCHE HAUPTDATEN: Verfahrwege: - X-Achse: 2.000 mm - Y-Achse: 1.000 mm - Z-Achse: 800 mm NC-Rundtisch: - Tischabmessungen: 1.000 x 1.000 mm als 4. Achse in die Maschinen- steuerung integriert - T-Nuten: 6 x 22 H12 - Refernznut 3 (1 x mittig und 2 x vorletzte Nut außen): 1 x 22 H8 - Nutenabstand: 140 mm - Tischbelastung max.: 3 t, Positionsgenauigkeit: +/- 5" - Vorschubbereich X-, Y-, Z-Achse: 10 -10.000 mm/min - Eilgänge X-, Y-, Z-Achse: 25.000 mm/min AUSSTATTUNG: - CNC-Bahnsteuerung: Heidenhain iTNC 530 mit TFT-Flachbildschirm 15", Bedienpendel - High-Speed Vertikalfräskopf mit integrierter Hochfrequenzspindel und vertikalem Schwenken von +/- 92°. Die vertikale Schwenkebene ist eine volle NC-Achse und kann über die Maschinensteuerung mit einer feinsten Auflösung von 0,001° programmiert werden. Lösen und Klemmen des Vertikalfräskopfes wird hydraulisch durchgeführt Die Hochfrequenzspindel im Vertikalfräskopf verfügt über folgende technische Daten: * Drehzahl: 25 - 16.000 U/min * Werkzeugaufnahme: HSK 63 A * Leistung: 24 kW * Drehmoment: 76 Nm * Werkzeugklemmung: Automatisch * Übertragbares Drehmoment B-Achse: 680 Nm * Teilung B-Achse: 0,001° * Haltemoment B-Achse: 1.500 Nm * Antriebsmotor: Siemens Servomotor Die elektrischen Zuleitungen, sowie das Zuführen des Kühlmittels zum Vertikalkopf erfolgen extern. - Erweiterte Spritzschutzverkleidung für den Einsatz eines NC-Rundtisches, 4-seitig mit Sichtfenster, Höhe: 2.200 mm, Fronttüre mit Öffnungsweite: 1.700 mm. Die Bedienung erfolgt ausschließlich von der Frontseite - Späneförderer - Teleskopabdeckung in der X-Achse in HSC-Ausführung - Luft/Öl Mindestmengenschmierung durch die Spindel (HSK 63 A) - Heidenhain AC-Antriebsmotoren in allen Achsen mit digitaler Antriebstechnik - INA-Linearwälzführungssystem in allen Achsen - Direktes lineares Messsystem Heidenhain in allen Achsen - Teleskopabdeckungen der Führungen der X-Achse - Automatische Zyklusschmierung für alle Achsen und Bewegungsorgane - Elektrische Ausrüstung, Fabrikat: Siemens/Heidenhain - Hydraulikanlage, Fabrikat: Rexroth - Dokumentation - CE-Kennzeichnung Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben und zur Ausstattung. - Zwischenverkauf vorbehalten -

x-Weg 2.500 mm︱y-Weg 1.400 mm︱z-Weg 1.200 mm︱Gesamtleistungsbedarf 58 kVA︱Maschinengewicht ca. 26 t︱Raumbedarf ca. m︱

---

CNC Bett Fräs- und Bohrcenter / Fabrikat: SORALUCE / Typ: TR 25 / Baujahr: 2003 Die Maschine ist nach Terminabsprache unter Produktionsbedingungen zu besichtigen. Zustand: Funktionstüchtig / betriebsbereit (kein Reparaturstau). Betriebsstunden (Juni 2023): - Steuerung ein: 168.107 h - Maschine ein: 73.010 h - Programmlauf: 33.444 h TECHNISCHE SPEZIFIKATIONEN: Verfahrwege: - X-Weg: 2.500 mm - Y-Weg: 1.400 mm - Z-Weg: 1.200 mm - Tischabmessungen: 2.860 x 1.200 mm - Antriebsleistung: 28 kW (100 % ED) - Drehzahlbereich Spindel: 20 - 3.000 U/min (bei voller Leistung: 500 U/min) - Vorschubbereich Achsen: 2 -15.000 mm/min - Eilgänge Y- und Z-Achse: 20.000 mm/min - Werkzeugaufnahme: ISO 50, DIN 69871 Form A AUSSTATTUNG: - CNC-Bahnsteuerung: Heidenhain TNC 426 M - Automatisch indexierender Fräskopf mit 5° Teilung, fettgeschmiert - Hybridlagerung im Fräskopf und Frässchieber - 3D-Wärmedehnungskompensation - Halogenstrahler - Kühlschmiersystem Variante 1, Tankvolumen: 250 l, Förderleistung: 40 l/min, Förderdruck: 3 bar mit Austritt über Brausekranz, inklusive Ölbandskimmer - Spritzschutzverkleidung - Elektronisches Handrad: Heidenhain HR 410 - BLUM Lasermessgerät für Werkzeuge - Dokumentation - CE-Kennzeichnung Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben und zur Ausstattung. - Zwischenverkauf vorbehalten -

x-Weg 4.000 mm︱y-Weg 1.500 mm︱z-Weg 1.500 mm︱Steuerung Heidenhain iTNC 530 ︱Aufspannfläche 4.200x1.100 mm︱Spindelaufnahme ISO 50 DIN 69871 ︱Spindeldrehzahl 4.000 U/min/rpm︱Fräskopf je 1° / 2,5° B + C Achs ︱innere Kühlmittelzufuhr 21 bar︱Anzahl Werkzeuge 40 (Davon 5 St. HSK 50) ︱Drehzahl 3.000-20.000 U/min︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱

---

Zusatztank für das Kühlschmiersystem mit Papierfilter 2x Späneförderer – Scharnierband längs Automatischer Werkzeugwechsler (Kettenmagazin): FAEMAT Hochfrequenzspindel , Adaption Spindelnase: HSK 50 mit Spannzangenset 4 bis 20mm

x-Weg 3000 mm︱y-Weg 1000 mm︱z-Weg 1000 mm︱Steuerung HEIDENHAIN TNCi530 ︱Tischabmessung - längs 3200 mm︱Tischabmessung - quer 1000 mm︱Werkstückgewicht 9000 kg︱Spindeldrehzahlen 40 - 6000 U/min︱Getriebestufen 3 ︱Spindel 22 kW︱Vorschub 4 m/min︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 16,5 t︱Raumbedarf ca. 7,85 x 2,8 x 2,8 m︱

---

Die MTE ist in einem sehr gutem Zustand und sofort Verfügbar.

x-Weg 2600 mm︱y-Weg 1000 mm︱z-Weg 1000 mm︱Tischgröße 3.600 x 900 mm︱max. Werkstückgewicht 8.000 kg︱Nutenanzahl 6 ︱Nutenbreite 22 mm︱Nutenabstand 125 ︱Spindelaufnahme ISO 50 DIN 69871 ︱Spindeldrehanzahl 4.000 (2 Steps 0 - 1.000, U/min︱Vorschubgeschwindigkeit 10 - 5.000 mm/min︱Eilgangsgeschwindigkeit 10.000 / 10.000 / 10.000 mm/min︱Raumbedarf ca. 9,82 x 5,1 x 3,16 m︱Maschinengewicht ca. 21,5 t︱Steuerung ︱

---

Steuerung HEIDENHAIN TNC 426 Motor: Spindelantriebsmotor: 29 kW Vorschub-Antriebsmotor Y-Achse: 20 Nm, X- und Z-Achse: 27 Nm Hydraulikmotor: 2,2 kW Kühlmittelpumpenmotor: 0,50 kW Schmierpumpenmotor: 0,09 kW - Werkzeugwechsler - Beide Gelenke des Kopfes haben 2,5°

x-Weg 2000 mm︱y-Weg 800 mm︱z-Weg 1500 mm︱Steuerung Heidenhain TNC 426/430MN ︱Tischfläche 2200 x 750 mm︱Spindelaufnahme ISO 50 P.D.B. ︱Volt 380 V︱Spindeldrehzahlen: 195 - 4000 ︱Gesamtleistungsbedarf 36 HP︱Raumbedarf ca. m︱

---

x-Weg 3000 mm︱y-Weg 1600 mm︱z-Weg 1300 mm︱Steuerung Heidenhain TNC 430 ︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱

---

Freistellungstermin nach Absprache im 3.Quartal 2023 Die Maschine kann unter Strom / Span vorgeführt werden. Videofilm: https://youtu.be/XUMc8VkWGmU Letzte Reparaturen Februar 2022 neuen Hauptspindelmotor eingebaut Februar 2022 Kühlaggregat überholt Juli 2019 Tauschspindel eingebaut Februar 2019 Antriebsmotor von Y-Achse getauscht Ausstattung und technische Daten: CNC Steuerung Heidenhain TNC 430 (6 – Achsen) Rückle Rundtisch Typ PKTF 55 Verfahrweg X-Achse 3000 mm, Y-Achse 1600 mm, Z-Achse 1300 mm Aufspannfläche 2000 x 1600 mm (Eckenmaß 2400mm) Tischbelastung max. 12000 kg Automatischer NC Universalfräskopf UFK 360° x 1° und 180° x 1° schwenkbar Werkzeugaufnahme SK 50 Hauptantriebsleistung 26 KW 100% ED, 36 KW 40% ED Drehzahlbereich max. 6000 1/min. (reduziert auf 5000 1/min.) 4-seitige Arbeitsraumverkleidung mit elektr. Zuhaltung Verstärkte Kühlmitteleinrichtung 25 l/min bei 25 Bar; 500 Liter Kühlmittebehälter 2x Späneförderer Auswurfhöhe 1250 mm Werkzeugwechsler für 66 Werkzeuge Max. Werkzeugdurchmesser 125 mm (250mm) Max. Werkzeuglänge 400mm Funkmesstaster 1 Satz Fixatoren Elektronisches Handrad Ethernet-Schnittstelle Dokumentation, Bedienungsanleitung und Fundamentplan

x-Weg 4.000 mm︱y-Weg 1.200 mm︱z-Weg 1.000 mm︱Steuerung Heidenhain TNC 410 ︱Handrad HR- 410 ︱Tischgröße 4.000 x 1.100 mm︱Tischbelastung 8.000 Kg︱Spindeldrehzahl 3.000 U/min/rpm︱Spindelmotor 22 kW︱Spindelkonus SK - 50 ︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 22,5 t︱Raumbedarf ca. m︱

---

x-Weg 2500 mm︱y-Weg 800 mm︱z-Weg 800 mm︱Steuerung Heidenhain TNC 426 ︱Tischbelastung 3500 Kg︱Tischgröße 2500 x 700 mm︱Spindeldrehzahl 50-4000 U/min/rpm︱Leistung 22 KW︱Aufnahme ISO 50 ︱Maschinengewicht ca. 10.500 kg︱Raumbedarf ca. 6605x3315x2730 m︱

---

Steuerung Heidenhain TNC 430CB ︱Tischgröße 9500x1200 mm︱Tischbelastung 5000/47500 kg︱Verstellweg X-Achse 9000 mm︱Verstellweg Y-Achse 1500 mm︱Verstellweg Z-Achse 1500 mm︱B-Achse Bewegung 1x 1 °︱Spindeldrehzahl 1 50-750 1/min︱Spindeldrehzahl 2 750-3000 1/min︱Spindelkonus DIN 69871/SK50 ︱Anzahl im Magazin 60 ︱Benötigte Grundfläche 18830x6470 mm︱Länge mm︱Tiefe mm︱Höhe 4025 mm︱Gewicht 61620 kg︱

---

x-Weg 2000 mm︱y-Weg 920 mm︱z-Weg 900 mm︱Tischgröße 2200 x 700 mm︱Steuerung TNC 426 ︱Spindeldrehzahlen 60 - 3000 U/min︱Spindelaufnahme ISO 50 (DIN 2080) ︱Spindelantrieb 22,5 / 34 kW︱Tischbelastung 3 t︱Vorschübe 0 - 5000 mm/min︱Eilgang 15 m/min︱Gesamtleistungsbedarf 38 kW︱Maschinengewicht ca. 12 t︱Raumbedarf ca. 5 x 3,5 x 3,1 m︱

---

- CNC-Steuerung Heidenhain TNC 426 - Universal- Fräskopf HURON manuell mit A- & B-Achse - Kühlmittelanlage
