          Drehmaschinen

          Maschinen-Liste: Drehmaschinen


          2-St. Karusselldrehmaschine

          gebrauchte Drehmaschinen 2-St. Karusselldrehmaschine SCHIESS Froriep 450 NC Siemens D 840


          • Pesch Machines S.A.
          • Handelsstrasse 4
          • 4700 Eupen
          • Belgien

          • +32 87560176
            +32 87560177
          • pesch@pesch-machines.com
            www.pesch-machines.com
          #1122-4090830 · 2-St. Karusselldrehmaschine

          SCHIESS Froriep - 450 NC Siemens D 840 - - 2005 -

          Technische Details
          Planscheibendurchmesser mm︱Umlaufdurchmesser mm︱Drehhöhe mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
          Planscheibendurchmesser 4200 mm
          Maximaler Drehdurchmesser 4600 mm
          Max. Werkstückhöhe unter dem Querträger 4000 mm
          Max. Werkstückgewicht 100 t
          Verfahrweg RAM horizontal 2600 mm / min
          Verfahrweg RAM vertikal 2000 mm / min
          Werkzeughalter (angetriebene Werkzeuge) ISO 50
          Tischdrehzahl 40 U/min
          Hauptantrieb 120 kW
          Anzahl der Getriebestufen 4
          Gesamtanschlusswert 180 kW
          Max. Drehmoment an der Planscheibe 40000 kpm
          Max. Schnittkraft je Support 10000 kp
          Querbalkensupport rechts und links
          Größter senkrechter Weg des
          Bfgs0o8bwo
          Meißel Schiebers 2000 mm
          Querschnitt des Meißel Schiebers 285 x 310 mm

          Verstell Weg des Querbalkens 3500 mm
          Gesamtgewicht der Maschine 115.800 kg

          Zubehör
          Automatische Schmierung der Querbalkenführung am Ständer
          Hydraulischer Gewichtsausgleich der Meißel Schieber
          Frässpindel und C-Achse
          c-Achse 360.000 Positionen
            Beschreibung :
            Planscheibendurchmesser 4200 mm

            Maximaler Drehdurchmesser 4600 mm

            Max. Werkstückhöhe unter dem Querträger 4000 mm

            Max. Werkstückgewicht 100 t

            Verfahrweg RAM horizontal 2600 mm / min

            Verfahrweg RAM vertikal 2000 mm / min

            Werkzeughalter (angetriebene Werkzeuge) ISO 50

            Tischdrehzahl 40 U/min

            Hauptantrieb 120 kW

            Anzahl der Getriebestufen 4

            Gesamtanschlusswert 180 kW

            Max. Drehmoment an der Planscheibe 40000 kpm

            Max. Schnittkraft je Support 10000 kp

            Querbalkensupport rechts und links

            Größter senkrechter Weg des

            Bfgs0o8bwo

            Meißel Schiebers 2000 mm

            Querschnitt des Meißel Schiebers 285 x 310 mm



            Verstell Weg des Querbalkens 3500 mm

            Gesamtgewicht der Maschine 115.800 kg



            Zubehör

            Automatische Schmierung der Querbalkenführung am Ständer

            Hydraulischer Gewichtsausgleich der Meißel Schieber

            Frässpindel und C-Achse

            c-Achse 360.000 Positionen


        • Pesch Machines S.A.
        • Handelsstrasse 4
        • 4700 Eupen
        • Belgien

        • Datenblatt
          Anfrage / Kontakt

          CNC Dreh- und Fräszentrum

          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG MORI CLX 750 V4


          • Kemmerich Werkzeugmaschinen
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland

          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-20232 · CNC Dreh- und Fräszentrum

          DMG MORI - CLX 750 V4 - - 2021 - Sinumerik 840 D SL

          Technische Details
          Drehdurchmesser 640 mm︱Drehlänge 1290 mm︱Steuerung Sinumerik 840 D SL ︱Umlaufdurchmesser über Bett 950 mm︱Umlaufdurchmesser über Planschlitten 500 mm︱Hauptspindel: ︱Max. Drehzahl 2000 min/-1︱Antriebsleistung - Hauptspindel 46 kW︱Max. Drehmoment 2000 Nm︱Spindeldurchmesser im vord. Lager 200 mm︱max. Stangendurchmesser 127 mm︱Futterdurchmesser 400 mm︱Spindelnase A2-11 ︱C-Achse 360 °︱Werkzeugrevolver: ︱Anzahl der Werkzeugplätze 12 pos.︱Werkzeugaufnahme VDI 50 ︱angetriebene Stationen 12 pos︱Drehzahlbereich - angetr. Werkzeugstationen max. 4.000 min -1︱Antriebsleistung - angetr. Werkzeugstationen 12,5 kW︱
          ausgestattet mit: - CNC Steuerung Siemens 840D MultiTouch - C-Achse, y-Achse - Werkzeugrevolver 12-fach VDI 50 (4000U/min, 12,5kW) - Späneförderer mit Kühlmittelanlage - Hydr. 3-Backenfutter SMW BH-D 400/A2-11 - hydr. Reitstock - Absaugung Die Maschine hat ca 710h Laufstunden und 175 Spindelstunden
            Drehdurchmesser 640 mm
            Drehlänge 1290 mm
            Steuerung Sinumerik 840 D SL
            Umlaufdurchmesser über Bett 950 mm
            Umlaufdurchmesser über Planschl. 500 mm
            Max. Drehzahl 2000 min/-1
            Antriebsleistung - Hauptspindel 46 kW
            Max. Drehmoment 2000 Nm
            Spindeldurchmesser im vord. Lage. 200 mm
            max. Stangendurchmesser 127 mm
            Futterdurchmesser 400 mm
            Spindelnase A2-11
            C-Achse 360 °
            Anzahl der Werkzeugplätze 12 pos.
            Werkzeugaufnahme VDI 50
            angetriebene Stationen 12 pos
            Drehzahlbereich - angetr. Werkze. max. 4.000 min -1
            Antriebsleistung - angetr. Werkz. 12,5 kW
            Beschreibung :
            ausgestattet mit:
            - CNC Steuerung Siemens 840D MultiTouch
            - C-Achse, y-Achse
            - Werkzeugrevolver 12-fach VDI 50 (4000U/min, 12,5kW)
            - Späneförderer mit Kühlmittelanlage
            - Hydr. 3-Backenfutter SMW BH-D 400/A2-11
            - hydr. Reitstock
            - Absaugung
            Die Maschine hat ca 710h Laufstunden und 175 Spindelstunden



        • Kemmerich Werkzeugmaschinen
        • Im Rottfeld 1a
        • 40789 Monheim am Rhein
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG MORI NLX 1500 SY / 500


          • Stiens Werkzeugmaschinen GmbH
          • Mittelweg 92
          • 59302 Oelde
          • Deutschland

          • +49 252283490
            (0049) - 2522 - 8349-20
          • info@stiens.de
            www.stiens.de
          #1039-9130 · CNC Dreh- und Fräszentrum

          DMG MORI - NLX 1500 SY / 500 - - 2020 - M730UM MAPPS Celos

          Technische Details
          max. Drehdurchmesser 278 mm︱Drehlänge 515 mm︱Steuerung M730UM MAPPS Celos︱Umlaufdurchmesser über Bett 923,8 mm︱Umlaufdurchmesser über Schlitten 755 mm︱Standard-Drehdurchmesser 260 mm︱Stangendurchmesser 34 mm︱Hauptspindel: ︱Drehzahlbereich - Spindel 100 - 8.000 min/-1︱Antriebsleistung - Spindelmotor 11 / 7,5 kW︱Stangendurchmesser 34 mm︱C-Achse 0,001 °︱Futterdurchmesser 210 mm︱Gegenspindel: ︱Spindelnase A2-5 ︱Drehzahlbereich - Spindel 120 - 8.000 min/-1︱Antriebsleistung - Spindelmotor 11 / 7,5 kW︱Stangendurchmesser 34 mm︱Verfahrwege: ︱Verfahrweg - x 260 mm︱
          CNC - Dreh- und Fräszentrum DMG MORI - NLX 1500 SY / 500 - Haupt- und Gegenspindel - C- / Y-Achse - Werkzeugantrieb - 20fach Revolver - Programmlaufzeit: Nur 4.700h - (HS) Spanneinrichtung RIKEN SAD40MSP + - (GS) Spanneinrichtung RIKEN SAD40MSP + - Manuelle Wechselvorrichtung für Spannköpfe SK52 - HAINBUCH SPANNTOP mini Axzug Gr. 52 (A5) - Spindel 2 Reitstockspezifikation - Hochdruck-Kühlsystem (800/1.100 W), max. Pumpendruck: 0,8 MPa - Ölnebel-Absaugvorrichtung-Schnittstelle - Ölabscheider, als Band-Skimmer - Manuelles Werkzeugvoreinstellgerät in der Maschine (Schwenkbar) - Manuelles Werkzeugvoreinstellgerät für die Gegenspindel (abnehmbar) - Direktes Wegmesssystem (X Y Z) - Integrierter Teilefänger - 10 Externe M-Codes - Alternierende Drehzahl - Fräsen von Taschen und Inseln - Schnelle vorgefertigte Zyklen
            max. Drehdurchmesser 278 mm
            Drehlänge 515 mm
            Steuerung M730UM MAPPS Celos
            Umlaufdurchmesser über Bett 923,8 mm
            Umlaufdurchmesser über Schlitte. 755 mm
            Standard-Drehdurchmesser 260 mm
            Stangendurchmesser 34 mm
            Drehzahlbereich - Spindel 100 - 8.000 min/-1
            Antriebsleistung - Spindelmotor 11 / 7,5 kW
            Stangendurchmesser 34 mm
            C-Achse 0,001 °
            Futterdurchmesser 210 mm
            Spindelnase A2-5
            Drehzahlbereich - Spindel 120 - 8.000 min/-1
            Antriebsleistung - Spindelmotor 11 / 7,5 kW
            Stangendurchmesser 34 mm
            Verfahrweg - x 260 mm
            Beschreibung :
            CNC - Dreh- und Fräszentrum
            DMG MORI - NLX 1500 SY / 500

            - Haupt- und Gegenspindel
            - C- / Y-Achse
            - Werkzeugantrieb
            - 20fach Revolver

            - Programmlaufzeit: Nur 4.700h
            - (HS) Spanneinrichtung RIKEN SAD40MSP +
            - (GS) Spanneinrichtung RIKEN SAD40MSP +
            - Manuelle Wechselvorrichtung für Spannköpfe SK52
            - HAINBUCH SPANNTOP mini Axzug Gr. 52 (A5)
            - Spindel 2 Reitstockspezifikation
            - Hochdruck-Kühlsystem (800/1.100 W), max. Pumpendruck: 0,8 MPa
            - Ölnebel-Absaugvorrichtung-Schnittstelle
            - Ölabscheider, als Band-Skimmer
            - Manuelles Werkzeugvoreinstellgerät in der Maschine (Schwenkbar)
            - Manuelles Werkzeugvoreinstellgerät für die Gegenspindel (abnehmbar)
            - Direktes Wegmesssystem (X Y Z)
            - Integrierter Teilefänger
            - 10 Externe M-Codes
            - Alternierende Drehzahl
            - Fräsen von Taschen und Inseln
            - Schnelle vorgefertigte Zyklen


        • Stiens Werkzeugmaschinen GmbH
        • Mittelweg 92
        • 59302 Oelde
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum CMZ TA 30 Y


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-03927 · CNC Dreh- und Fräszentrum

          CMZ - TA 30 Y - - 2019 - fanuc 32 i

          Technische Details
          Drehdurchmesser 460 mm︱Drehlänge 750 mm︱Steuerung fanuc 32 i ︱Schwingdurchmesser 760 mm︱Eilgang in X-und Z-Richtung 18/24 m/min︱Futterdurchmesser 250 mm︱Stangendurchmesser 66 mm︱Spindelmotor 42 kW︱Spindeldrehzahl: 3500 ︱Drehmoment an der Spindel 730 ︱Spindelnase ASA 8" A2 ︱Revolver Stationen / davon angetrieben 12/12 ︱Drehzahl angetr. Werkzeuge 80-4000 1/min︱Reitstock-Pinolenaufnahme MK MK4 ︱Reitstockpinolenhub 100 mm︱Reitstockpinolendurchmesser 110 mm︱Reitstock Verfahrweg 990 mm︱Mitlaufende Körnerspitze ︱Gesamtleistungsbedarf 70 kVA︱Maschinengewicht ca. 6.1 t︱
          SUPER MACHINE NUR 3000 EINSCHALSTUNDEN 1950 SPINDEL STUNDEN Y ACHSE +40/40 MM ANGETRIEBENE WERKZEUGE C ACHSE 760 DREHLANGE X 460 MAXI DREHDIAMETER MIT CNC PROGRAMIRBAR LUNETTE 12 FACH REVOLVER 500 FUTTER SPAENEFOERDERER LINEAR MASSTABE IN ALLE ACHSEN FANUC 32 i
            Drehdurchmesser 460 mm
            Drehlänge 750 mm
            Steuerung fanuc 32 i
            Schwingdurchmesser 760 mm
            Eilgang in X-und Z-Richtung 18/24 m/min
            Futterdurchmesser 250 mm
            Stangendurchmesser 66 mm
            Spindelmotor 42 kW
            Spindeldrehzahl: 3500
            Drehmoment an der Spindel 730
            Spindelnase ASA 8" A2
            Revolver Stationen / davon anget. 12/12
            Drehzahl angetr. Werkzeuge 80-4000 1/min
            Reitstock-Pinolenaufnahme MK MK4
            Reitstockpinolenhub 100 mm
            Reitstockpinolendurchmesser 110 mm
            Reitstock Verfahrweg 990 mm
            Gesamtleistungsbedarf 70 kVA
            Maschinengewicht ca. 6.1 t
            Beschreibung :
            SUPER MACHINE
            NUR 3000 EINSCHALSTUNDEN
            1950 SPINDEL STUNDEN
            Y ACHSE +40/40 MM
            ANGETRIEBENE WERKZEUGE C ACHSE
            760 DREHLANGE X 460 MAXI DREHDIAMETER
            MIT CNC PROGRAMIRBAR LUNETTE
            12 FACH REVOLVER
            500 FUTTER
            SPAENEFOERDERER
            LINEAR MASSTABE IN ALLE ACHSEN
            FANUC 32 i


        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          Anzeige

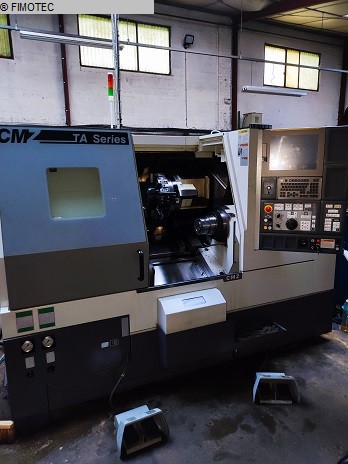

          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum CMZ TA 15  15 YS 640


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-03820 · CNC Dreh- und Fräszentrum

          CMZ - TA 15 15 YS 640 - - 2019 - FANUC 32 ITB

          Technische Details
          Drehdurchmesser 400 mm︱Drehlänge 640 mm︱Steuerung FANUC 32 ITB ︱Stabdurchmesser 52 mm︱Verfahrweg - x 310 mm︱Verfahrweg - z 640 mm︱Drehzahl Antriebsspindel 4500 1/min︱Spindelnase JIS A2-6 ︱Spindelbohrung 61 mm︱C-Achse 0,001° ︱Spindellagerdurchmesser 100 mm︱Revolverkopf 12 Pos. ︱Werkzeugwechselzeit 0,2 sec︱Eilgang X-Achse 30 m/min︱Eilgang Z-Achse 30 m/min︱Antriebsleistung - Spindelmotor 15/11 kW︱Gesamtleistungsbedarf 35 kW︱Maschinengewicht ca. 5 t︱Raumbedarf ca. 2,7 x 2,2 x 1,9 m︱
          CMZ TA 15 15 YS FROM 2019 Hochleistungs CNC-Drehmaschine 5 AXIS MACHINE FANUC 32 ITB 1 SATZ WERKZEUGHALTER Maschine SOFORT verfügbar. SPAENEFOERDERER SUP SPINEDEL BAR LOADE SUPER ZUSTAND
            Drehdurchmesser 400 mm
            Drehlänge 640 mm
            Steuerung FANUC 32 ITB
            Stabdurchmesser 52 mm
            Verfahrweg - x 310 mm
            Verfahrweg - z 640 mm
            Drehzahl Antriebsspindel 4500 1/min
            Spindelnase JIS A2-6
            Spindelbohrung 61 mm
            C-Achse 0,001°
            Spindellagerdurchmesser 100 mm
            Revolverkopf 12 Pos.
            Werkzeugwechselzeit 0,2 sec
            Eilgang X-Achse 30 m/min
            Eilgang Z-Achse 30 m/min
            Antriebsleistung - Spindelmotor 15/11 kW
            Gesamtleistungsbedarf 35 kW
            Maschinengewicht ca. 5 t
            Raumbedarf ca. 2,7 x 2,2 x 1,9 m
            Beschreibung :
            CMZ TA 15 15 YS FROM 2019
            Hochleistungs CNC-Drehmaschine
            5 AXIS MACHINE
            FANUC 32 ITB
            1 SATZ WERKZEUGHALTER
            Maschine SOFORT verfügbar.
            SPAENEFOERDERER
            SUP SPINEDEL
            BAR LOADE
            SUPER ZUSTAND


        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum HARDINGE T65 MSY


          • Schultes Maschinenbau GmbH
          • Am Beetacker 5
          • 63856 Bessenbach
          • Deutschland

          • 06095 / 99 39 40
            06095 / 99 39 49
          • bs@schultes-maschinenbau.de
            www.schultes-maschinenbau.de
          #4016-0112 · CNC Dreh- und Fräszentrum

          HARDINGE - T65 MSY - - 2019 - Fanuc 31i

          Technische Details
          Drehdurchmesser 313 mm︱Drehlänge 500 mm︱Steuerung 0︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
          Vollautomatische Drehzelle für Hochgenaue Drehteile - CNC Drehmaschine Hardinge mit Gegenspindel und Marposs Messtaster - Fanuc Roboter zum automatischem Bestücken der Maschine - Messeinheit FMB mit Auswertung und Lagersystem Der Verkauf erfolgt im Auftrag des Eigentümers
            Beschreibung :
            Vollautomatische Drehzelle für Hochgenaue Drehteile
            - CNC Drehmaschine Hardinge mit Gegenspindel und Marposs Messtaster
            - Fanuc Roboter zum automatischem Bestücken der Maschine
            - Messeinheit FMB mit Auswertung und Lagersystem

            Der Verkauf erfolgt im Auftrag des Eigentümers


        • Schultes Maschinenbau GmbH
        • Am Beetacker 5
        • 63856 Bessenbach
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum MAZAK Integrex i-100S


          • Kemmerich Werkzeugmaschinen
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland

          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-20272 · CNC Dreh- und Fräszentrum

          MAZAK - Integrex i-100S - - 2018 - Mazatrol Smooth X

          Technische Details
          Drehdurchmesser 500 mm︱Drehlänge 854 mm︱Steuerung Mazatrol Smooth X ︱Hauptspindel: ︱c-Achse 0,0001 °︱Futterdurchmesser 6 "︱Spindelantrieb 11 kW︱Spindeldrehzahlen 6000 U/min︱x-Achse 450 mm︱z-Achse 904 mm︱y-Achse 210 mm︱w-Achse 903 mm︱b-Achse -30 / +210 °︱Stangendurchmesser 51 mm︱Eilgang X / Y / Z-Achse 40 m/min︱Gegenspindel: ︱c-Achse 0,0001 °︱Antriebsleistung 11 kW︱Spindeldrehzahlen 6000 U/min︱Frässpindel
          5-Achsen Simultanbearbeitung - CNC-Steuerung Mazatrol Smooth X - Haupt- & Gegenspindel mit Futter BB206A515 - Werkzeugwechsler (36-fach) - Kühlmittelanlage - Werkzeugvermessung - Späneförderer
            Drehdurchmesser 500 mm
            Drehlänge 854 mm
            Steuerung Mazatrol Smooth X
            c-Achse 0,0001 °
            Futterdurchmesser 6 "
            Spindelantrieb 11 kW
            Spindeldrehzahlen 6000 U/min
            x-Achse 450 mm
            z-Achse 904 mm
            y-Achse 210 mm
            w-Achse 903 mm
            b-Achse -30 / +210 °
            Stangendurchmesser 51 mm
            Eilgang X / Y / Z-Achse 40 m/min
            c-Achse 0,0001 °
            Antriebsleistung 11 kW
            Spindeldrehzahlen 6000 U/min
            Beschreibung :
            5-Achsen Simultanbearbeitung
            - CNC-Steuerung Mazatrol Smooth X
            - Haupt- & Gegenspindel mit Futter BB206A515
            - Werkzeugwechsler (36-fach)
            - Kühlmittelanlage
            - Werkzeugvermessung
            - Späneförderer




        • Kemmerich Werkzeugmaschinen
        • Im Rottfeld 1a
        • 40789 Monheim am Rhein
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG MORI CTX alpha 500


          • Stiens Werkzeugmaschinen GmbH
          • Mittelweg 92
          • 59302 Oelde
          • Deutschland

          • +49 252283490
            (0049) - 2522 - 8349-20
          • info@stiens.de
            www.stiens.de
          #1039-9173 · CNC Dreh- und Fräszentrum

          DMG MORI - CTX alpha 500 - - 2018 - Sinumerik 840 D sl Celos

          Technische Details
          Drehdurchmesser 240 mm︱Drehlänge 500 mm︱Steuerung Sinumerik 840 D sl Celos︱Umlaufdurchmesser max. 510 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel max. 5.500 min/-1︱Antriebsleistung - Hauptspindel 14 / 13 kW︱Max. Drehmoment 192 / 172 Nm︱Zugrohrdurchmesser innen 66 mm︱C-Achse 0,001 °︱Spindeldurchmesser im vord. Lager 100 mm︱max. Futterdurchmesser 215 mm︱Spindelnase 140H5 ︱Werkzeugrevolver: ︱Anzahl der Werkzeugplätze 12 pos.︱Anzahl der angetriebenen Werkzeugstationen 12 pos.︱Werkzeugaufnahme VDI 30 ︱Drehzahlbereich - angetr. Werkzeuge max. 5.000 min -1︱Antriebsleistung - angetr. Werkzeuge 5,4 kW︱Max. Drehmoment 18 Nm︱
          CNC - Dreh- und Fräszentrum DMG GILDEMEISTER - CTX alpha 500 - Sehr guter Zustand - nur 4.400 Spindelstunden
            Drehdurchmesser 240 mm
            Drehlänge 500 mm
            Steuerung Sinumerik 840 D sl Celos
            Umlaufdurchmesser max. 510 mm
            Drehzahlbereich - Hauptspindel max. 5.500 min/-1
            Antriebsleistung - Hauptspindel 14 / 13 kW
            Max. Drehmoment 192 / 172 Nm
            Zugrohrdurchmesser innen 66 mm
            C-Achse 0,001 °
            Spindeldurchmesser im vord. Lage. 100 mm
            max. Futterdurchmesser 215 mm
            Spindelnase 140H5
            Anzahl der Werkzeugplätze 12 pos.
            Anzahl der angetriebenen Werkzeu. 12 pos.
            Werkzeugaufnahme VDI 30
            Drehzahlbereich - angetr. Werkze. max. 5.000 min -1
            Antriebsleistung - angetr. Werkz. 5,4 kW
            Max. Drehmoment 18 Nm
            Beschreibung :
            CNC - Dreh- und Fräszentrum
            DMG GILDEMEISTER - CTX alpha 500

            - Sehr guter Zustand
            - nur 4.400 Spindelstunden


        • Stiens Werkzeugmaschinen GmbH
        • Mittelweg 92
        • 59302 Oelde
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG MORI CTX beta 800


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-033890 · CNC Dreh- und Fräszentrum

          DMG MORI - CTX beta 800 - - 2017 - Sinumerik 840D sl Siemens

          Technische Details
          Drehdurchmesser max. 410 mm︱Drehlänge 800 mm︱Steuerung Sinumerik 840D sl Siemens︱Umlaufdurchmesser über Bett 700 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1︱Antriebsleistung - Hauptspindel 34 / 25 kW︱Max. Drehmoment 580 Nm︱C-Achse 360 °︱Spindelnase 220h5 ︱Futterdurchmesser 250 mm︱max. Stangendurchmesser 76 mm︱Werkzeugrevolver: ︱Anzahl der Werkzeugplätze 12 pos.︱Anzahl der angetriebenen Werkzeugstationen 12 pos.︱Antriebsleistung angetr. WZ-Stationen 14,2 kW︱Drehzahlbereich - angetr. Werkzeugstationen 40 - 10.000 min -1︱Werkzeugaufnahme VDI 40 DIN69880︱Max. Drehmoment 34 Nm︱Verfahrwege:
          CNC - Dreh- und Fräszentrum DMG MORI - CTX beta 800 - Sinumerik Operate und ShopTurn 3G - Spindel ISM 76 - Y-Achse - MIT Werkzeuge HALTER UND SUP SPINDEL
            Drehdurchmesser max. 410 mm
            Drehlänge 800 mm
            Steuerung Sinumerik 840D sl Siemens
            Umlaufdurchmesser über Bett 700 mm
            Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1
            Antriebsleistung - Hauptspindel 34 / 25 kW
            Max. Drehmoment 580 Nm
            C-Achse 360 °
            Spindelnase 220h5
            Futterdurchmesser 250 mm
            max. Stangendurchmesser 76 mm
            Anzahl der Werkzeugplätze 12 pos.
            Anzahl der angetriebenen Werkzeu. 12 pos.
            Antriebsleistung angetr. WZ-Stat. 14,2 kW
            Drehzahlbereich - angetr. Werkze. 40 - 10.000 min -1
            Werkzeugaufnahme VDI 40 DIN69880
            Max. Drehmoment 34 Nm
            Beschreibung :
            CNC - Dreh- und Fräszentrum
            DMG MORI - CTX beta 800

            - Sinumerik Operate und ShopTurn 3G
            - Spindel ISM 76
            - Y-Achse
            - MIT Werkzeuge HALTER
            UND SUP SPINDEL



        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG-MORI NTX1000Ge2/SZM


          • Knops Werkzeugmaschinen
          • Konrad-Zuse-Straße 5
          • 40789 Monheim
          • Deutschland

          • 02173 - 39494-0
            02173 - 39494-29
          • maschinen@knops.de
            www.knops.de
          #1022-2286 · CNC Dreh- und Fräszentrum

          DMG-MORI - NTX1000Ge2/SZM - - 2017 - FANUC 31i-B5

          Technische Details
          Drehdurchmesser 430 mm︱Drehlänge 800 mm︱Steuerung FANUC 31i-B5 ︱Umlaufdurchmesser 680 mm︱Spindelbohrung 73 mm︱Hauptspindeldrehzahlen: max. 5000 U/min.︱Antriebsleistung 18,5 / 15 kW︱Gegenspindel Drehzahlbereich max. 6000 U/min.︱Gegenspindel Antriebsleistung 11 / 7,5 kW︱x-Achse 455 mm︱z-Achse 800 mm︱Gesamtleistungsbedarf 55 kVA︱Maschinengewicht ca. 12,0 t︱Raumbedarf ca. 3,7 x 2,6 x 3,17 m︱
          5-Achs-Simultanbearbeitung Betriebsstunden vom 22.01.2024: Maschinenlaufzeit: 30.531 h Programmlaufzeit : 13.866 h Die Maschine wurde regelmäßig gewartet. Aktuelles Geometrieprotokoll auf Anfrage verfügbar. * CNC-Steuerung FANUC 31i-B5 mit CELOS ERGOline Touch, MAPPS 4S * Hauptspindel mit Spannzangenfutter HAINBUCH SPANNTOP mini Axfix 65 * Gegenspindel mit 3-Backenfutter KITAGAWA B-208 * Dreh-/Frässpindel, Capto C5, Drehzahlen 20.000 U/min. * B-Achse (+/- 120 Grad) * Y-Achse (+/- 105 mm) * C-Achse * 10-fach Revolver unten, mit angetriebenen Stationen (10.000 U/min.) * Werkzeugmagazin mit 76 Plätzen, Capto C5 * Teileentladeeinheit inkl. Förderband * Kühlmitteleinrichtung, mit Innenkühlung 70 bar * RENISHAW RP3 mit Messarm * Späneförderer * Interface für Stangenlader Ohne Stangenlademagazin, Absaugung und ohne Werkzeugaufnahmen.
            Drehdurchmesser 430 mm
            Drehlänge 800 mm
            Steuerung FANUC 31i-B5
            Umlaufdurchmesser 680 mm
            Spindelbohrung 73 mm
            Hauptspindeldrehzahlen: max. 5000 U/min.
            Antriebsleistung 18,5 / 15 kW
            Gegenspindel Drehzahlbereich max. 6000 U/min.
            Gegenspindel Antriebsleistung 11 / 7,5 kW
            x-Achse 455 mm
            z-Achse 800 mm
            Gesamtleistungsbedarf 55 kVA
            Maschinengewicht ca. 12,0 t
            Raumbedarf ca. 3,7 x 2,6 x 3,17 m
            Beschreibung :
            5-Achs-Simultanbearbeitung

            Betriebsstunden vom 22.01.2024:
            Maschinenlaufzeit: 30.531 h
            Programmlaufzeit : 13.866 h

            Die Maschine wurde regelmäßig gewartet.

            Aktuelles Geometrieprotokoll auf Anfrage verfügbar.

            * CNC-Steuerung FANUC 31i-B5 mit CELOS ERGOline Touch, MAPPS 4S
            * Hauptspindel mit Spannzangenfutter HAINBUCH SPANNTOP mini Axfix 65
            * Gegenspindel mit 3-Backenfutter KITAGAWA B-208
            * Dreh-/Frässpindel, Capto C5, Drehzahlen 20.000 U/min.
            * B-Achse (+/- 120 Grad)
            * Y-Achse (+/- 105 mm)
            * C-Achse
            * 10-fach Revolver unten, mit angetriebenen Stationen (10.000 U/min.)
            * Werkzeugmagazin mit 76 Plätzen, Capto C5
            * Teileentladeeinheit inkl. Förderband
            * Kühlmitteleinrichtung, mit Innenkühlung 70 bar
            * RENISHAW RP3 mit Messarm
            * Späneförderer
            * Interface für Stangenlader

            Ohne Stangenlademagazin, Absaugung und ohne Werkzeugaufnahmen.



        • Knops Werkzeugmaschinen
        • Konrad-Zuse-Straße 5
        • 40789 Monheim
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum EMCO Turn E65


          • Stiens Werkzeugmaschinen GmbH
          • Mittelweg 92
          • 59302 Oelde
          • Deutschland

          • +49 252283490
            (0049) - 2522 - 8349-20
          • info@stiens.de
            www.stiens.de
          #1039-9170 · CNC Dreh- und Fräszentrum

          EMCO - Turn E65 - - 2016 - Sinumerik 828D Siemens

          Technische Details
          Drehdurchmesser max. 500 mm︱max. Teilelänge 520 mm︱Steuerung Sinumerik 828D Siemens︱Umlaufdurchmesser über Bett 610 mm︱Umlaufdurchmesser über Planschlitten 360 mm︱Abstand zwischen den Spindeln 840 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel 60 - 5.000 min/-1︱Antriebsleistung - Hauptspindel 17 kW︱Max. Drehmoment 305 Nm︱Spindelkopf KK6 DIN 55026 ︱Spindeldurchmesser im vord. Lager 105 mm︱max. nutzbarer Stangendurchmesser (73) mm︱Stangendurchmesser max. 65 mm︱C-Achse 0,001 °︱max. Futterdurchmesser 250 mm︱Gegenspindel: ︱Drehzahlbereich - Gegenspindel 60 - 5.000 min/-1︱Antriebsleistung - Gegenspindel 11 / 16,5 kW︱Max. Drehmoment 125 Nm︱
          CNC - Dreh- und Fräszentrum EMCO - Turn E65 - angetriebene Werkzeugstationen - y-Achse - 2x C-Achsen: Haupt- und Gegenspindel - Umfangreiches Zubehörpaket - inkl. Stangenlader
            Drehdurchmesser max. 500 mm
            max. Teilelänge 520 mm
            Steuerung Sinumerik 828D Siemens
            Umlaufdurchmesser über Bett 610 mm
            Umlaufdurchmesser über Planschl. 360 mm
            Abstand zwischen den Spindeln 840 mm
            Drehzahlbereich - Hauptspindel 60 - 5.000 min/-1
            Antriebsleistung - Hauptspindel 17 kW
            Max. Drehmoment 305 Nm
            Spindelkopf KK6 DIN 55026
            Spindeldurchmesser im vord. Lage. 105 mm
            max. nutzbarer Stangendurchmesse. (73) mm
            Stangendurchmesser max. 65 mm
            C-Achse 0,001 °
            max. Futterdurchmesser 250 mm
            Drehzahlbereich - Gegenspindel 60 - 5.000 min/-1
            Antriebsleistung - Gegenspindel 11 / 16,5 kW
            Max. Drehmoment 125 Nm
            Beschreibung :
            CNC - Dreh- und Fräszentrum
            EMCO - Turn E65

            - angetriebene Werkzeugstationen
            - y-Achse
            - 2x C-Achsen: Haupt- und Gegenspindel
            - Umfangreiches Zubehörpaket
            - inkl. Stangenlader




        • Stiens Werkzeugmaschinen GmbH
        • Mittelweg 92
        • 59302 Oelde
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG MORI NLX 2000 Y / 500


          • Stiens Werkzeugmaschinen GmbH
          • Mittelweg 92
          • 59302 Oelde
          • Deutschland

          • +49 252283490
            (0049) - 2522 - 8349-20
          • info@stiens.de
            www.stiens.de
          #1039-9155 · CNC Dreh- und Fräszentrum

          DMG MORI - NLX 2000 Y / 500 - - 2016 - ErgoLine CELOS

          Technische Details
          Drehdurchmesser max. 366 mm︱Drehlänge 510 mm︱Steuerung ErgoLine CELOS︱Umlaufdurchmesser über Bett 923,8 mm︱Umlaufdurchmesser über Planschlitten 755 mm︱Standard-Drehdurchmesser 275 mm︱Abstand zwischen den Spitzen 500 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel 5.000 min/-1︱Antriebsleistung - Hauptspindel 15 / 11 kW︱Spindelnase JIS A-6 ︱Spindellagerdurchmesser 120 mm︱Spindelbohrung 73 mm︱max. nutzbarer Stangendurchmesser 65 mm︱C-Achse 0,001 °︱Futterdurchmesser ( - ) mm︱Verfahrwege: ︱x-Weg 260 mm︱z-Weg 590 mm︱Y - Achse (100) +/-50 mm︱
          CNC - Dreh- und Fräszentrum DMG MORI - NLX 2000 Y / 500 - C-Achse - Y-Achse - Werkzeugantrieb - OHNE Werkzeughalter!
            Drehdurchmesser max. 366 mm
            Drehlänge 510 mm
            Steuerung ErgoLine CELOS
            Umlaufdurchmesser über Bett 923,8 mm
            Umlaufdurchmesser über Planschl. 755 mm
            Standard-Drehdurchmesser 275 mm
            Abstand zwischen den Spitzen 500 mm
            Drehzahlbereich - Hauptspindel 5.000 min/-1
            Antriebsleistung - Hauptspindel 15 / 11 kW
            Spindelnase JIS A-6
            Spindellagerdurchmesser 120 mm
            Spindelbohrung 73 mm
            max. nutzbarer Stangendurchmesse. 65 mm
            C-Achse 0,001 °
            Futterdurchmesser ( - ) mm
            x-Weg 260 mm
            z-Weg 590 mm
            Y - Achse (100) +/-50 mm
            Beschreibung :
            CNC - Dreh- und Fräszentrum
            DMG MORI - NLX 2000 Y / 500

            - C-Achse
            - Y-Achse
            - Werkzeugantrieb
            - OHNE Werkzeughalter!


        • Stiens Werkzeugmaschinen GmbH
        • Mittelweg 92
        • 59302 Oelde
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG MORI SEIKI NT 6600 DCG / 3000 BS


          • Stiens Werkzeugmaschinen GmbH
          • Mittelweg 92
          • 59302 Oelde
          • Deutschland

          • +49 252283490
            (0049) - 2522 - 8349-20
          • info@stiens.de
            www.stiens.de
          #1039-9119 · CNC Dreh- und Fräszentrum

          DMG MORI SEIKI - NT 6600 DCG / 3000 BS - - 2015 - Fanuc 31iB5 MAPPS

          Technische Details
          Drehdurchmesser max. 1.070 mm︱Drehlänge max. 3.076 mm︱Steuerung Fanuc 31iB5 MAPPS︱max. Umlaufdurchmesser 1.070 mm︱Max. Abstand zwischen Spitzen 3.510 mm︱Verfahrwege: ︱x-Achse 1.040 (1.000 + 40) mm︱y-Achse +/- 330 mm︱z-Achse 3.150 mm︱b-Achse +/- 120 °︱z-Achse 2: max. 2.440 mm︱Hauptspindel: ︱max. Spindeldrehzahl 1.500 min/-1︱Anzahl der Drehzahlbereiche 2 ︱Antriebsleistung - Hauptspindel 30 / 26 kW︱Max. Drehmoment 3.254 Nm︱Spindellagerdurchmesser 260 mm︱Spindelbohrung 185 mm︱max. nutzbarer Stangendurchmesser 164 mm︱C-Achse 0,0001 °︱
          CNC-Hochleistungs-Dreh- und Fräszentrum DMG MORI SEIKI - NT 6600 DCG / 3000 BS - Haupt- und Gegenspindel - Werkzeugspindel - 2x Dreibackenfutter "SCHUNK - ROTA THW 500-128" - 1x Lünette "SMW AutoBLOK - SLU 6ZS 125-460"mm - Betriebsstunden: Strom-Ein: ca. 23.000h Betriebszeit: ca. 6.400h Bearbeitung: ca. 5.000h
            Drehdurchmesser max. 1.070 mm
            Drehlänge max. 3.076 mm
            Steuerung Fanuc 31iB5 MAPPS
            max. Umlaufdurchmesser 1.070 mm
            Max. Abstand zwischen Spitzen 3.510 mm
            x-Achse 1.040 (1.000 + 40) mm
            y-Achse +/- 330 mm
            z-Achse 3.150 mm
            b-Achse +/- 120 °
            z-Achse 2: max. 2.440 mm
            max. Spindeldrehzahl 1.500 min/-1
            Anzahl der Drehzahlbereiche 2
            Antriebsleistung - Hauptspindel 30 / 26 kW
            Max. Drehmoment 3.254 Nm
            Spindellagerdurchmesser 260 mm
            Spindelbohrung 185 mm
            max. nutzbarer Stangendurchmesse. 164 mm
            C-Achse 0,0001 °
            Beschreibung :
            CNC-Hochleistungs-Dreh- und Fräszentrum
            DMG MORI SEIKI - NT 6600 DCG / 3000 BS

            - Haupt- und Gegenspindel
            - Werkzeugspindel
            - 2x Dreibackenfutter "SCHUNK - ROTA THW 500-128"
            - 1x Lünette "SMW AutoBLOK - SLU 6ZS 125-460"mm

            - Betriebsstunden:
            Strom-Ein: ca. 23.000h
            Betriebszeit: ca. 6.400h
            Bearbeitung: ca. 5.000h


        • Stiens Werkzeugmaschinen GmbH
        • Mittelweg 92
        • 59302 Oelde
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum INDEX IT 600


          • Detlef Jahn e. K.
          • Gewerbepark 8
          • 75331 Engelsbrand
          • Deutschland

          • +49 (0)7235 974820
            +49 (0)7235 9748224
          • info@langdreher.de
            www.langdreher.de
          #1092-02959 · CNC Dreh- und Fräszentrum

          INDEX - IT 600 - - 2014 - Fanuc 32i-B

          Technische Details
          Drehdurchmesser 65 mm︱Drehlänge 150 mm︱Steuerung Fanuc 32i-B ︱Betriebsstunden 11028 h︱Spannfutter-Durchmesser 250 mm︱Drehzahl 4000 U/min︱Revolverkopf (x-fach) 14 VDI 30︱Anzahl Achsen 3 (X-Y-Z) St.︱Revolverkopf (x-fach) 7 VDI 30︱Anzahl Achsen 2 (X-Z) St.︱c-Achse 0,001 °︱y-Achse min./max. +/-75 mm︱Späneförderer Knoll 400 S-1/335 Bj. 2013︱Gesamtleistungsbedarf 18,5 kW︱Maschinengewicht ca. 5,5 t︱Raumbedarf ca. 4,7 x 1,72 x 2,16 m︱Handling System FMB Unirobot M-10iA 12-7P Bj. 2017︱angetriebene Werkzeuge 7 Rev.1 Stationen︱
          CNC-Universaldrehmaschine INDEX IT600, Baujahr 2014 - Folgendes Zubehör würde mitgeliefert: o 2-Backen-Futter Schunk ROTA 2B 200 o ca. 40 Satz Spannbacken o ca. 45 Werkzeughalter (1x angetrieben), jedoch ohne Schneidenträger/ Schneidwerkzeug o Kompakt-Handlingsystem FMB unirobot M-10iA-12-7P o 12x je 7 Paletten für diverse Rohlinge Option: Es wäre ideal, wenn der Käufer für uns zukünftig in Lohnarbeit Schmiederohlinge bearbeiten könnte. Eine Artikelliste können wir im Vorfeld nicht definieren, die Maschinenbelegung würde jedoch ca. 10% der Jahreskapazität ausmachen. Bislang genutzt zur Maschinenbeladung mit Schmiederohlingen in den Formen Winkel-, Kreuz- und T-Stück. Kann auch für Sägeabschnitte verwendet werden. Hierzu sind jedoch keine Paletten, Greifer und Spannmittel vorhanden.
            Drehdurchmesser 65 mm
            Drehlänge 150 mm
            Steuerung Fanuc 32i-B
            Betriebsstunden 11028 h
            Spannfutter-Durchmesser 250 mm
            Drehzahl 4000 U/min
            Revolverkopf (x-fach) 14 VDI 30
            Anzahl Achsen 3 (X-Y-Z) St.
            Revolverkopf (x-fach) 7 VDI 30
            Anzahl Achsen 2 (X-Z) St.
            c-Achse 0,001 °
            y-Achse min./max. +/-75 mm
            Späneförderer Knoll 400 S-1/335 Bj. 2013
            Gesamtleistungsbedarf 18,5 kW
            Maschinengewicht ca. 5,5 t
            Raumbedarf ca. 4,7 x 1,72 x 2,16 m
            Handling System FMB Unirobot M-10iA 12-7P Bj. 2017
            angetriebene Werkzeuge 7 Rev.1 Stationen
            Beschreibung :
            CNC-Universaldrehmaschine INDEX IT600, Baujahr 2014

            - Folgendes Zubehör würde mitgeliefert:
            o 2-Backen-Futter Schunk ROTA 2B 200
            o ca. 40 Satz Spannbacken
            o ca. 45 Werkzeughalter (1x angetrieben), jedoch ohne Schneidenträger/
            Schneidwerkzeug
            o Kompakt-Handlingsystem FMB unirobot M-10iA-12-7P
            o 12x je 7 Paletten für diverse Rohlinge

            Option:
            Es wäre ideal, wenn der Käufer für uns zukünftig in Lohnarbeit
            Schmiederohlinge bearbeiten könnte.
            Eine Artikelliste können wir im Vorfeld nicht definieren, die Maschinenbelegung
            würde jedoch ca. 10% der Jahreskapazität ausmachen.

            Bislang genutzt zur Maschinenbeladung mit Schmiederohlingen in den Formen
            Winkel-, Kreuz- und T-Stück.
            Kann auch für Sägeabschnitte verwendet werden. Hierzu sind jedoch keine
            Paletten, Greifer und Spannmittel vorhanden.



        • Detlef Jahn e. K.
        • Gewerbepark 8
        • 75331 Engelsbrand
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum GILDEMEISTER CTX beta 500


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-03812 · CNC Dreh- und Fräszentrum

          GILDEMEISTER - CTX beta 500 - - 2014 - 840 D SL SIEMENS

          Technische Details
          Drehdurchmesser 410 mm︱Drehlänge 850 mm︱Steuerung 840 D SL SIEMENS︱Umlaufdurchmesser über Bett 500 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel 25 - 5.000 min/-1︱Antriebsleistung - Hauptspindel 25 / 34 kW︱Max. Drehmoment 280 Nm︱C-Achse 0,01 °︱Spindelnase 170 h5 ︱max. Futterdurchmesser 210 mm︱Futterdurchmesser 250 mm︱Spindeldurchmesser im vord. Lager 130 mm︱Spindelbohrung 87 mm︱max. Stangendurchmesser 77 mm︱Werkzeugrevolver: ︱Anzahl der Werkzeugplätze 16 pos.︱Anzahl der angetriebenen Werkzeugstationen 16 pos.︱Antriebsleistung angetr. WZ-Stationen 11,3 kW︱Drehzahlbereich - angetr. Werkzeugstationen max. 4.000 min -1︱
          CNC - Dreh- und Fräszentrum GILDEMEISTER - CTX beta 500 - Betriebsstunden: Spindellaufzeit: ca. 100h STUNDE NEUE SPINDEL - C-Achse - Y-Achse BESCHREIBUNG Steuerung: Siemens 840 D S Allgemein 4-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: 3D-Steuerung Siemens 840D sl Operate CELOS Arbeitsbereich Umlaufdurchmesser ü. Bett 600 mm Drehdurchmesser 310 mm Planweg 300 mm Längsweg 550 mm Max. Drehlänge 500 mm Futterdurchmesser max.255 mm Stangendurchmesser max. 65 mm Drehspindel (links) Spindelkopf Flachflansch Spindelkopfgrösse 170h5 mm Spindelbohrung 87 mm Spindeldurchmesser im vorderen Lager 130 mm Hauptantrieb 1 Antriebsleistung (100% ED) 25 kW Drehzahlbereich von - bis 25 - 5000 U/min Drehmoment (100% ED) 280 Nm Drehzahl der C-Achse -200 U/min Drehmoment der C-Achse (Haltemoment) 225 Nm Genauigkeit beim Punktstillsetzen 0,01 Grad Werkzeugträger 1 Anzahl d. Werkzeugstationen 12 Schaftdurchmesser nach DIN 69880 40 mm Anzahl der angetriebenen Werkzeugstationen 12 Drehzahl max. -5000 U/min Leistung max. (40% ED) 11,3 kW Platzbedarf/Gewicht Aufstellmaße ca. (Breite x Tiefe x Höhe) 3,99 x 2,69 x 1,99 m Gewicht ca. 5500 Kg Y-Achse für Reitstockmaschine Y-Achse für Kreuzschlitten, Hub ± 60 mm KM-Anlage 8/20 bar, 600 L, Bandfilter Kühlmitteleinrichtung 8/20 bar bestehend aus - Kühlmittelbehälter 600 l. 8 bar/20 l/min und 20 bar/40 l/min über M-Funktion anwählbar, mit Zuführung durch die Revolverscheibe an alle Revolverstationen - Bandfilteranlage Filterfeinheit 40 Scharnierbandspäneförderer CTX beta Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min Anschluss elektr. / mech. für Ölnebelabscheider 3-Backenfutter, BBD 210, Fa. SMW SMW-Autoblok, einschließlich Anbauteile Design-Variante "BLACK" Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz NETSERVICE (CELOS)
            Drehdurchmesser 410 mm
            Drehlänge 850 mm
            Steuerung 840 D SL SIEMENS
            Umlaufdurchmesser über Bett 500 mm
            Drehzahlbereich - Hauptspindel 25 - 5.000 min/-1
            Antriebsleistung - Hauptspindel 25 / 34 kW
            Max. Drehmoment 280 Nm
            C-Achse 0,01 °
            Spindelnase 170 h5
            max. Futterdurchmesser 210 mm
            Futterdurchmesser 250 mm
            Spindeldurchmesser im vord. Lage. 130 mm
            Spindelbohrung 87 mm
            max. Stangendurchmesser 77 mm
            Anzahl der Werkzeugplätze 16 pos.
            Anzahl der angetriebenen Werkzeu. 16 pos.
            Antriebsleistung angetr. WZ-Stat. 11,3 kW
            Drehzahlbereich - angetr. Werkze. max. 4.000 min -1
            Beschreibung :
            CNC - Dreh- und Fräszentrum
            GILDEMEISTER - CTX beta 500

            - Betriebsstunden: Spindellaufzeit: ca. 100h STUNDE NEUE SPINDEL
            - C-Achse
            - Y-Achse

            BESCHREIBUNG
            Steuerung: Siemens 840 D S

            Allgemein
            4-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung:
            3D-Steuerung Siemens 840D sl Operate CELOS

            Arbeitsbereich
            Umlaufdurchmesser ü. Bett 600 mm
            Drehdurchmesser 310 mm
            Planweg 300 mm
            Längsweg 550 mm
            Max. Drehlänge 500 mm
            Futterdurchmesser max.255 mm
            Stangendurchmesser max. 65 mm
            Drehspindel (links)
            Spindelkopf
            Flachflansch
            Spindelkopfgrösse 170h5 mm
            Spindelbohrung 87 mm
            Spindeldurchmesser im vorderen Lager 130 mm
            Hauptantrieb 1
            Antriebsleistung (100% ED) 25 kW
            Drehzahlbereich von - bis 25 - 5000 U/min
            Drehmoment (100% ED) 280 Nm
            Drehzahl der C-Achse -200 U/min
            Drehmoment der C-Achse (Haltemoment) 225 Nm
            Genauigkeit beim Punktstillsetzen 0,01 Grad
            Werkzeugträger 1
            Anzahl d. Werkzeugstationen 12
            Schaftdurchmesser nach DIN 69880 40 mm
            Anzahl der angetriebenen Werkzeugstationen 12
            Drehzahl max. -5000 U/min
            Leistung max. (40% ED) 11,3 kW
            Platzbedarf/Gewicht
            Aufstellmaße ca. (Breite x Tiefe x Höhe) 3,99 x 2,69 x 1,99 m
            Gewicht ca. 5500 Kg

            Y-Achse für Reitstockmaschine
            Y-Achse für Kreuzschlitten, Hub ± 60 mm
            KM-Anlage 8/20 bar, 600 L, Bandfilter
            Kühlmitteleinrichtung 8/20 bar bestehend aus - Kühlmittelbehälter 600 l. 8
            bar/20 l/min und 20 bar/40 l/min über M-Funktion anwählbar, mit Zuführung
            durch die Revolverscheibe an alle Revolverstationen - Bandfilteranlage
            Filterfeinheit 40
            Scharnierbandspäneförderer CTX beta
            Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6
            bar/20L/min
            Anschluss elektr. / mech. für Ölnebelabscheider
            3-Backenfutter, BBD 210, Fa. SMW

            SMW-Autoblok, einschließlich Anbauteile
            Design-Variante "BLACK" Arbeitsraumtür, Frontblende unter der Arbeitsraumtür,
            und Frontscheiben- umrahmung in Farbausführung tief schwarz
            NETSERVICE (CELOS)



        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG-GILDEMEISTER CTX beta 1250 TC


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-03915 · CNC Dreh- und Fräszentrum

          DMG-GILDEMEISTER - CTX beta 1250 TC - - 2014 - SIEMENS 840

          Technische Details
          Drehdurchmesser 390 mm︱Drehlänge 1250 mm︱Steuerung SIEMENS 840︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 11 t︱Raumbedarf ca. m︱
          DMG GILDEMEISTER CTX beta 1250 TC ..fraeskopt ..Angetriebene Werkzeuge: ja ..Anzahl c-Achsen 2 ..Anzahl y-Achsen 1 ..Anzahl b-Achsen 1 ARBEITSBEREICH DREHEN ..Umlaufdurchmesser (max) 500 mm ..Drehdurchmesser (max) 390 mm ..Spanndurchmesser für Stangenarbeiten (max) 102 mm ..Werkstücklänge (max) 1250 mm HAUPTSPINDEL ..Drehzahlbereich bis 5000 /min ..Antriebsleistung (max.) 34 kW ..c-Achse: ja reitstok ..Verfahrweg Z-Achse 1300 mm ..Verfahrweg X-Achse 450 mm ..Verfahrweg Y-Achse 200 mm ..Drehbereich b-Achse 220 ° ..Anzahl Werkzeugpositionen (gesamt) 24 ..- Drehzahlbereich bis 12000 /min der fraespindel ..- Antriebsleistung 22 kW WERKZEUGMAGAZIN ..Anzahl Werkzeugpositionen 24 ZUSATZAUSRÜSTUNG DREHEN ..Spannfutter 1 ..Späneförderer: ja ..Kühlmitteleinrichtung: ja ..Kühlmittelzufuhr durch fraeskopf: ja -Hohlspannzylinder mit Stangendurchlaß -Spannmittel Hauptspindel: Schunk Rota NCD 315 -Scharnierbandspäneförderer -verstärkte Kühlmittelpumpe [ab 8 bar] 12 bar, 23 l/min -Y-Achse -B-Achse ±110° -absolute, direkte Wegemesssysteme in X,Y,Z -Kühlsystem für Spindelmotore,Motorkonsole, -Dreh-Frässpindel, B-Achs Torquemotor USB + Ethernetschnittstelle -Kühlmittelspülpistole -autom. Schiebehaubenbetätigung -5-Achsen Simultanbearbeitung -Schaltschrankkühlaggregat
            Drehdurchmesser 390 mm
            Drehlänge 1250 mm
            Steuerung SIEMENS 840
            Maschinengewicht ca. 11 t
            Beschreibung :
            DMG GILDEMEISTER CTX beta 1250 TC
            ..fraeskopt
            ..Angetriebene Werkzeuge: ja
            ..Anzahl c-Achsen 2
            ..Anzahl y-Achsen 1
            ..Anzahl b-Achsen 1
            ARBEITSBEREICH DREHEN
            ..Umlaufdurchmesser (max) 500 mm
            ..Drehdurchmesser (max) 390 mm
            ..Spanndurchmesser für Stangenarbeiten (max) 102 mm
            ..Werkstücklänge (max) 1250 mm
            HAUPTSPINDEL
            ..Drehzahlbereich bis 5000 /min
            ..Antriebsleistung (max.) 34 kW
            ..c-Achse: ja
            reitstok

            ..Verfahrweg Z-Achse 1300 mm
            ..Verfahrweg X-Achse 450 mm
            ..Verfahrweg Y-Achse 200 mm
            ..Drehbereich b-Achse 220 °
            ..Anzahl Werkzeugpositionen (gesamt) 24

            ..- Drehzahlbereich bis 12000 /min der fraespindel
            ..- Antriebsleistung 22 kW

            WERKZEUGMAGAZIN
            ..Anzahl Werkzeugpositionen 24
            ZUSATZAUSRÜSTUNG DREHEN
            ..Spannfutter 1
            ..Späneförderer: ja
            ..Kühlmitteleinrichtung: ja
            ..Kühlmittelzufuhr durch fraeskopf: ja


            -Hohlspannzylinder mit Stangendurchlaß
            -Spannmittel Hauptspindel: Schunk Rota NCD 315

            -Scharnierbandspäneförderer
            -verstärkte Kühlmittelpumpe [ab 8 bar] 12 bar, 23 l/min
            -Y-Achse
            -B-Achse ±110°

            -absolute, direkte Wegemesssysteme in X,Y,Z
            -Kühlsystem für Spindelmotore,Motorkonsole,
            -Dreh-Frässpindel, B-Achs Torquemotor
            USB + Ethernetschnittstelle

            -Kühlmittelspülpistole
            -autom. Schiebehaubenbetätigung
            -5-Achsen Simultanbearbeitung

            -Schaltschrankkühlaggregat




        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG MORI CTX beta 1250 TC


          • Kemmerich Werkzeugmaschinen
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland

          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-20063 · CNC Dreh- und Fräszentrum

          DMG MORI - CTX beta 1250 TC - - 2014 - Siemens 840D

          Technische Details
          Drehdurchmesser 500 mm︱Drehlänge 1200 mm︱Steuerung Siemens 840D ︱Umlaufdurchmesser über Bett 700 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel 20 - 5000 min/-1︱Antriebsleistung - Hauptspindel 25 /34 kW︱C-Achse 0,0001 °︱Spindeldurchmesser 67 mm︱Frässpindel ︱Frässpindelmotor 23 / 13 kW︱Frässpindeldrehzahlbereich 18000 U/min︱b-Achse +/- 120 °︱Verfahrwege: ︱x-Achse 490 mm︱y-Achse +/- 100 mm︱z-Achse 1300 mm︱Vorschübe: ︱Eilgang ( X / Y / Z ) 60 / 22,5 / 30 m/min︱Vorschubkraft 5,6 / 5,6 / 7,4 kN︱
          CNC - Dreh- und Fräszentrum - 5 Achsen - CNC Steuerung Siemens 840D Ergo Line with ShopTurn - C-Achse (0,0001°) - Fräskopf mit B-Achse - Y-Achse - Kühlmitteleinrichtung/Papierbandfilter - Späneförderer - Werkzeugwechlser 24-fach (HSK A63) - Direktes Wegmeßsystem - IKZ 25bar - Reitstock
            Drehdurchmesser 500 mm
            Drehlänge 1200 mm
            Steuerung Siemens 840D
            Umlaufdurchmesser über Bett 700 mm
            Drehzahlbereich - Hauptspindel 20 - 5000 min/-1
            Antriebsleistung - Hauptspindel 25 /34 kW
            C-Achse 0,0001 °
            Spindeldurchmesser 67 mm
            Frässpindelmotor 23 / 13 kW
            Frässpindeldrehzahlbereich 18000 U/min
            b-Achse +/- 120 °
            x-Achse 490 mm
            y-Achse +/- 100 mm
            z-Achse 1300 mm
            Eilgang ( X / Y / Z ) 60 / 22,5 / 30 m/min
            Vorschubkraft 5,6 / 5,6 / 7,4 kN
            Beschreibung :
            CNC - Dreh- und Fräszentrum - 5 Achsen
            - CNC Steuerung Siemens 840D Ergo Line with ShopTurn
            - C-Achse (0,0001°)
            - Fräskopf mit B-Achse
            - Y-Achse
            - Kühlmitteleinrichtung/Papierbandfilter
            - Späneförderer
            - Werkzeugwechlser 24-fach (HSK A63)
            - Direktes Wegmeßsystem
            - IKZ 25bar
            - Reitstock




        • Kemmerich Werkzeugmaschinen
        • Im Rottfeld 1a
        • 40789 Monheim am Rhein
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DMG MORI NLX 2500 SY / 700


          • Stiens Werkzeugmaschinen GmbH
          • Mittelweg 92
          • 59302 Oelde
          • Deutschland

          • +49 252283490
            (0049) - 2522 - 8349-20
          • info@stiens.de
            www.stiens.de
          #1039-9153 · CNC Dreh- und Fräszentrum

          DMG MORI - NLX 2500 SY / 700 - - 2014 - M 730 BM MAPPS IV

          Technische Details
          Drehdurchmesser max. 366 mm︱Drehlänge 705 mm︱Steuerung M 730 BM MAPPS IV︱Umlaufdurchmesser über Bett 920 mm︱Umlaufdurchmesser über Planschlitten 742 mm︱Hauptspindel: ︱Drehzahlbereich - Hauptspindel 4.000 min/-1︱Antriebsleistung - Hauptspindel 18,5 / 15 kW︱Spindelnase JIS A-8 ︱Spindellagerdurchmesser 140 mm︱Spindelbohrung 91 mm︱max. nutzbarer Stangendurchmesser 80 mm︱Futterdurchmesser 250 mm︱Gegenspindel: ︱Drehzahlbereich - Gegenspindel 6.000 min/-1︱Antriebsleistung - Gegenspindel 11 / 7,5 kW︱Spindelnase JIS A2-5 ︱Spindellagerdurchmesser 85 mm︱Spindelbohrung 43 mm︱max. nutzbarer Stangendurchmesser ( - ) mm︱
          CNC - Dreh- und Fräszentrum DMG MORI - NLX 2500 SY / 700 - Haupt- und Gegenspindel - C-Achse - Y-Achse - Werkzeugantrieb
            Drehdurchmesser max. 366 mm
            Drehlänge 705 mm
            Steuerung M 730 BM MAPPS IV
            Umlaufdurchmesser über Bett 920 mm
            Umlaufdurchmesser über Planschl. 742 mm
            Drehzahlbereich - Hauptspindel 4.000 min/-1
            Antriebsleistung - Hauptspindel 18,5 / 15 kW
            Spindelnase JIS A-8
            Spindellagerdurchmesser 140 mm
            Spindelbohrung 91 mm
            max. nutzbarer Stangendurchmesse. 80 mm
            Futterdurchmesser 250 mm
            Drehzahlbereich - Gegenspindel 6.000 min/-1
            Antriebsleistung - Gegenspindel 11 / 7,5 kW
            Spindelnase JIS A2-5
            Spindellagerdurchmesser 85 mm
            Spindelbohrung 43 mm
            max. nutzbarer Stangendurchmesse. ( - ) mm
            Beschreibung :
            CNC - Dreh- und Fräszentrum
            DMG MORI - NLX 2500 SY / 700

            - Haupt- und Gegenspindel
            - C-Achse
            - Y-Achse
            - Werkzeugantrieb


        • Stiens Werkzeugmaschinen GmbH
        • Mittelweg 92
        • 59302 Oelde
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum MORI SEIKI NTX1000


          • Amann Werkzeugmaschinen GmbH
          • Landshuter Straße 1
          • 85716 Unterschleißheim
          • Deutschland

          • (0049) 89 317754 0
            (0049) 89 3174262
          • info@amann-wzm.de
            www.amann-wzm.de
          #1006-17959 · CNC Dreh- und Fräszentrum

          MORI SEIKI - NTX1000 - - 2012 - MSX-711-IV Mori Seiki

          Technische Details
          Drehdurchmesser 370 mm︱Drehlänge 424 mm︱Steuerung MSX-711-IV Mori Seiki︱Umlaufdurchmesser 370 mm︱X1-Achse 380 mm︱X2-Achse 155 mm︱Z1- Achse 460+155 mm︱Z2- Achse 610 mm︱y-Achse +/- 105 mm︱B - Achse +/- 120 °︱Stangendurchmesser 65 mm︱Spindeldrehzahl max. S1 5.000 / S2 6.000 U/min.︱Spindelbohrung S1/S2 65/38 mm︱Drehzahl Frässpindel 12000 1/min︱Werkzeugaufnahme Capto C5 ︱Werkzeugmagazin: Kettenmagazin 76 Stück︱Werkzeugrevolver 10 Werkzeugplätze ︱Gesamtleistungsbedarf 45 kW︱Maschinengewicht ca. 10,5 t︱Raumbedarf ca. 2,71 x 2,43 x 2,40 m︱
          Steuerungssystem MAPPS Renishaw HPRA (manuelles Werkzeugvoreinstellgerät) Blum Laser Control Direktes Messsystem X;Y;Z;B Spannzangenfutter SMW Autoblok KSZ-MB-040-Z140 Werkstückförderband Stangenlader Breuning Irco ILS-RBK-10012 Knoll Bandfilter KF10/500 / IKZ durch Frässpindel 7-stufig bis 70 bar Späneförderer ConSep 2000
            Drehdurchmesser 370 mm
            Drehlänge 424 mm
            Steuerung MSX-711-IV Mori Seiki
            Umlaufdurchmesser 370 mm
            X1-Achse 380 mm
            X2-Achse 155 mm
            Z1- Achse 460+155 mm
            Z2- Achse 610 mm
            y-Achse +/- 105 mm
            B - Achse +/- 120 °
            Stangendurchmesser 65 mm
            Spindeldrehzahl max. S1 5.000 / S2 6.000 U/min.
            Spindelbohrung S1/S2 65/38 mm
            Drehzahl Frässpindel 12000 1/min
            Werkzeugaufnahme Capto C5
            Werkzeugmagazin: Kettenmagazin 76 Stück
            Gesamtleistungsbedarf 45 kW
            Maschinengewicht ca. 10,5 t
            Raumbedarf ca. 2,71 x 2,43 x 2,40 m
            Beschreibung :
            Steuerungssystem MAPPS
            Renishaw HPRA (manuelles Werkzeugvoreinstellgerät)
            Blum Laser Control
            Direktes Messsystem X;Y;Z;B
            Spannzangenfutter SMW Autoblok KSZ-MB-040-Z140
            Werkstückförderband
            Stangenlader Breuning Irco ILS-RBK-10012
            Knoll Bandfilter KF10/500 / IKZ durch Frässpindel 7-stufig bis 70 bar
            Späneförderer ConSep 2000


        • Amann Werkzeugmaschinen GmbH
        • Landshuter Straße 1
        • 85716 Unterschleißheim
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DOOSAN DAEWOO PUMA TT 1500 Y


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-03871 · CNC Dreh- und Fräszentrum

          DOOSAN DAEWOO - PUMA TT 1500 Y - - 2012 - FANUC 18 iTB

          Technische Details
          Drehdurchmesser 500 mm︱Drehlänge 200 mm︱Steuerung FANUC 18 iTB ︱Verfahrweg - x 165 mm︱Verfahrweg - y 100 +/-50 mm︱Verfahrweg - z 470 mm︱Eilgang - längs/plan 24 m/min︱Eilgang y - Richtung 16 m/min︱c-Achse 20 min-¹︱Spindelbohrungsdurchmesser 65 mm︱Spindelmotor 15 kW︱Frässpindelmotor 5.5 kW︱Spindeldrehzahl: 5000 min-¹︱Anzahl Werkzeugplätze unterer Revolver 12 ︱Davon sind angetriebene Stationen 2 X 12 ︱Gesamtleistungsbedarf ca 40 kVA︱Maschinengewicht ca. 5.500 kg︱Raumbedarf ca. 3.5 x 1.8 x 2 m︱
          - Center PUMA TT 1500 SY TURRET - SUP SPINDEL - Drehlänge 200 mm 2 X Werkzeug REVOLVER 12 FACH 2 XSPANZANGEN FUTTER - Hochdruckkühlmittelzufuhr 7 bar - diverse Steuerungsoptionen. ANGETRIEBENE WERKZEUGHALTER MESSARM STANGEN LADER IEMCA ADVNTAGE 66 MM LENG 1500 MM
            Drehdurchmesser 500 mm
            Drehlänge 200 mm
            Steuerung FANUC 18 iTB
            Verfahrweg - x 165 mm
            Verfahrweg - y 100 +/-50 mm
            Verfahrweg - z 470 mm
            Eilgang - längs/plan 24 m/min
            Eilgang y - Richtung 16 m/min
            c-Achse 20 min-¹
            Spindelbohrungsdurchmesser 65 mm
            Spindelmotor 15 kW
            Frässpindelmotor 5.5 kW
            Spindeldrehzahl: 5000 min-¹
            Anzahl Werkzeugplätze unterer R. 12
            Davon sind angetriebene Statione. 2 X 12
            Gesamtleistungsbedarf ca 40 kVA
            Maschinengewicht ca. 5.500 kg
            Raumbedarf ca. 3.5 x 1.8 x 2 m
            Beschreibung :
            - Center PUMA TT 1500 SY
            TURRET

            - SUP SPINDEL
            - Drehlänge 200 mm
            2 X Werkzeug REVOLVER 12 FACH

            2 XSPANZANGEN FUTTER
            - Hochdruckkühlmittelzufuhr 7 bar
            - diverse Steuerungsoptionen.
            ANGETRIEBENE WERKZEUGHALTER

            MESSARM
            STANGEN LADER IEMCA ADVNTAGE 66 MM LENG 1500 MM


        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum DOOSAN daewoo PUMA  2100 lm


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-03941 · CNC Dreh- und Fräszentrum

          DOOSAN daewoo - PUMA 2100 lm - - 2012 - FANUC

          Technische Details
          Drehdurchmesser 406 mm︱Drehlänge 830 mm︱Steuerung FANUC ︱Verfahrweg - x 260 mm︱Verfahrweg - z 830 mm︱Eilgang - längs/plan 24 m/min︱c-Achse 20 min-¹︱Spindelbohrungsdurchmesser 76 mm︱Spindelmotor 18.5 kW︱Frässpindelmotor 7.5 kW︱Spindeldrehzahl: 4500 min-¹︱Anzahl Werkzeugplätze unterer Revolver 12 ︱Davon sind angetriebene Stationen 12 ︱Gesamtleistungsbedarf ca 40 kVA︱Maschinengewicht ca. 7000 kg︱Raumbedarf ca. 3.5 x 2.3 x 2.2 m︱
          Multi- Center PUMA 2100 LM CNC FANUC C AXIS - Drehlänge bis 830 mm - WerkzeugREVOLVER 12 FACH - Futter 250 mm HAUPTSPINDEL Hochdruckkühlmittelzufuhr 7 bar lu nette slu 2-zs von dia 20 bis 18 - diverse Steuerungsoptionen. + ANGETRIEBENE WERKZEUGHALTER spaenefoerderer
            Drehdurchmesser 406 mm
            Drehlänge 830 mm
            Steuerung FANUC
            Verfahrweg - x 260 mm
            Verfahrweg - z 830 mm
            Eilgang - längs/plan 24 m/min
            c-Achse 20 min-¹
            Spindelbohrungsdurchmesser 76 mm
            Spindelmotor 18.5 kW
            Frässpindelmotor 7.5 kW
            Spindeldrehzahl: 4500 min-¹
            Anzahl Werkzeugplätze unterer R. 12
            Davon sind angetriebene Statione. 12
            Gesamtleistungsbedarf ca 40 kVA
            Maschinengewicht ca. 7000 kg
            Raumbedarf ca. 3.5 x 2.3 x 2.2 m
            Beschreibung :
            Multi- Center PUMA 2100 LM

            CNC FANUC
            C AXIS
            - Drehlänge bis 830 mm
            - WerkzeugREVOLVER 12 FACH
            - Futter 250 mm HAUPTSPINDEL
            Hochdruckkühlmittelzufuhr 7 bar
            lu nette slu 2-zs von dia 20 bis 18
            - diverse Steuerungsoptionen.
            + ANGETRIEBENE WERKZEUGHALTER
            spaenefoerderer



        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum CMZ TL 25 Y


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-03967 · CNC Dreh- und Fräszentrum

          CMZ - TL 25 Y - - 2012 - FANUC 31 A

          Technische Details
          Drehdurchmesser 510 mm︱Drehlänge 676 mm︱Steuerung FANUC 31 A ︱Drehzahl 670 U/min︱Eilgang 24 m/min︱Werkstückgewicht 600 kg︱Gewindesteigung max. 400 mm︱Gesamtleistungsbedarf 30 kW︱Maschinengewicht ca. 5.8 t︱Raumbedarf ca. m︱
          4 -Achsen CNC-Drehmaschine, 1 Scheibenrevolver 12-fach, , Reitstock WITH 5 LIVE TOOLS NC-gesteuert fahrbar, mit hydraulischer Klemmung, CNC FANUC 31 I manual guide spindel durchgang 73 mm STANGEN MAX 66 MM futter dia 210 mm
            Drehdurchmesser 510 mm
            Drehlänge 676 mm
            Steuerung FANUC 31 A
            Drehzahl 670 U/min
            Eilgang 24 m/min
            Werkstückgewicht 600 kg
            Gewindesteigung max. 400 mm
            Gesamtleistungsbedarf 30 kW
            Maschinengewicht ca. 5.8 t
            Beschreibung :
            4 -Achsen CNC-Drehmaschine, 1 Scheibenrevolver 12-fach, , Reitstock
            WITH 5 LIVE TOOLS
            NC-gesteuert fahrbar, mit hydraulischer Klemmung,
            CNC FANUC 31 I manual guide
            spindel durchgang 73 mm STANGEN MAX 66 MM
            futter dia 210 mm



        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum MAZAK Quick Turn Smart 350


          • FIMOTEC
          • 20 RUE AMPERE
          • 67500 HAGUENAU
          • Frankreich

          • +33 (0)388720247
            +33 (0)388936066
          • FIMOTEC@WANADOO.FR
            WWW.FIMOTEC.FR
          #1105-03948 · CNC Dreh- und Fräszentrum

          MAZAK - Quick Turn Smart 350 - - 2012 - MAZATROL SMART Dialog

          Technische Details
          Drehdurchmesser 420 mm︱Drehlänge 1280 mm︱Steuerung MAZATROL SMART Dialog︱Schwingdurchmesser 720 mm︱Eilgang in X-und Z-Richtung 20 m/min︱Futterdurchmesser 250 mm︱Stangendurchmesser 102 mm︱Spindelmotor 30 kW︱Spindeldrehzahl: 3300 ︱Spindelnase JIS A2-8 ︱Reitstock-Pinolenaufnahme MK MK5 ︱Reitstockpinolenhub 110 mm︱Reitstockpinolendurchmesser 100 mm︱Reitstock Verfahrweg 1300 mm︱Mitlaufende Körnerspitze ︱Gesamtleistungsbedarf 50 kVA︱Maschinengewicht ca. 7 t︱Raumbedarf ca. 4,5x1,7 m︱Manueller Werkzeugmessarm
          NEUWERTIGE MASCHINE 2 AXIS FESTE HALTER INCLUD dabei. REITSTOCK FUTTER MIT SPAENEFOERDERER UND LUNETTE
            Drehdurchmesser 420 mm
            Drehlänge 1280 mm
            Steuerung MAZATROL SMART Dialog
            Schwingdurchmesser 720 mm
            Eilgang in X-und Z-Richtung 20 m/min
            Futterdurchmesser 250 mm
            Stangendurchmesser 102 mm
            Spindelmotor 30 kW
            Spindeldrehzahl: 3300
            Spindelnase JIS A2-8
            Reitstock-Pinolenaufnahme MK MK5
            Reitstockpinolenhub 110 mm
            Reitstockpinolendurchmesser 100 mm
            Reitstock Verfahrweg 1300 mm
            Gesamtleistungsbedarf 50 kVA
            Maschinengewicht ca. 7 t
            Raumbedarf ca. 4,5x1,7 m
            Beschreibung :
            NEUWERTIGE MASCHINE
            2 AXIS
            FESTE HALTER INCLUD
            dabei. REITSTOCK FUTTER
            MIT SPAENEFOERDERER UND LUNETTE



        • FIMOTEC
        • 20 RUE AMPERE
        • 67500 HAGUENAU
        • Frankreich

        • Datenblatt
          Anfrage / Kontakt
          gebrauchte Drehmaschinen CNC Dreh- und Fräszentrum GILDEMEISTER CTX Beta 800


          • Knops Werkzeugmaschinen
          • Konrad-Zuse-Straße 5
          • 40789 Monheim
          • Deutschland

          • 02173 - 39494-0
            02173 - 39494-29
          • maschinen@knops.de
            www.knops.de
          #1022-2323 · CNC Dreh- und Fräszentrum

          GILDEMEISTER - CTX Beta 800 - - 2012 - Siemens 840 D

          Technische Details
          Drehdurchmesser 250 mm︱Drehlänge 800 mm︱Steuerung Siemens 840 D ︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 6130 kg︱Raumbedarf ca. m︱
          Gut erhaltenes CNC Dreh- und Fräszentrum mit angetriebenen Werkzeugen, C und Y-Achse, Gegenspindel und einer CNC Steuerung von Siemens 840 D. Betriebsstunden laut dem beiliegenden Foto vom 8. Februar 2024 Die Stunden können sich noch erhöhen, da die Maschine aktuell noch im Einsatz ist. Max. Werkstückdurchmesser 410 mm Max. Werkstücklänge 800 mm Max. Verfahrweg X-Achse 300 mm Max. Verfahrweg Y-Achse +/- 50 mm Max. Verfahrweg Z-Achse 850 mm Drehdurchmesser über Planschlitten 250 mm Antriebsleistung Hauptspindel 65 kW Spindelbohrung 75 mm Spindeldrehzahl der Hauptspindel 4000 1/min. Spindeldrehzahl der Gegenspindel 5000 1/min. Ausstattung und Zubehör: Späneförderer Kühlmittelanlage mit Papierbandfilter Ölnebelabsauganlage. Elektroschaltschrank mit Klimaanlage (Tropenpaket) 3-Backen Kraftspannfutter auf Haupt und Gegenspindel Grundausstattung an Werkzeughaltern. Dokumentation/Handbuch
            Drehdurchmesser 250 mm
            Drehlänge 800 mm
            Steuerung Siemens 840 D
            Maschinengewicht ca. 6130 kg
            Beschreibung :
            Gut erhaltenes CNC Dreh- und Fräszentrum mit angetriebenen Werkzeugen,
            C und Y-Achse, Gegenspindel und einer CNC Steuerung von Siemens 840 D.

            Betriebsstunden laut dem beiliegenden Foto vom 8. Februar 2024
            Die Stunden können sich noch erhöhen, da die Maschine aktuell noch
            im Einsatz ist.

            Max. Werkstückdurchmesser 410 mm
            Max. Werkstücklänge 800 mm
            Max. Verfahrweg X-Achse 300 mm
            Max. Verfahrweg Y-Achse +/- 50 mm
            Max. Verfahrweg Z-Achse 850 mm
            Drehdurchmesser über Planschlitten 250 mm
            Antriebsleistung Hauptspindel 65 kW
            Spindelbohrung 75 mm
            Spindeldrehzahl der Hauptspindel 4000 1/min.
            Spindeldrehzahl der Gegenspindel 5000 1/min.

            Ausstattung und Zubehör:
            Späneförderer
            Kühlmittelanlage mit Papierbandfilter
            Ölnebelabsauganlage.
            Elektroschaltschrank mit Klimaanlage (Tropenpaket)
            3-Backen Kraftspannfutter auf Haupt und Gegenspindel
            Grundausstattung an Werkzeughaltern.
            Dokumentation/Handbuch



        • Knops Werkzeugmaschinen
        • Konrad-Zuse-Straße 5
        • 40789 Monheim
        • Deutschland

        • Datenblatt
          Anfrage / Kontakt
          •
          •
          • 1
          • 2
          • 3
          • 4
          • 5
          • 6
          •
          •


          Kategorie: Metallbearbeitungsmaschinen

          Drehmaschinen



          Inhalt

          1. Das Drehen mit einer Drehmaschine
          2. Der Aufbau einer Drehmaschine
          3. Arten von Drehmaschinen
          4. a) Herkömmliche Drehmaschinen
          5. b) CNC-Drehmaschinen
          6. Drehmaschinen gebraucht kaufen



          1. Das Drehen mit einer Drehmaschine

          Drehmaschinen sind Metallbearbeitungsmaschinen, mit denen rotationssymmetrische Bauteile gefertigt werden können, dazu gehören beispielsweise Schrauben und Bolzen. Drehmaschinen werden für die Verfahren Runddrehen, Formdrehen, Profildrehen, Gewindedrehen, Plandrehen und Stechdrehen eingesetzt. Das Drehen mit Drehmaschinen ist ein spanendes Fertigungsverfahren, bei dem die Schnittbewegung durch die Rotation des Werkstückes durchgeführt wird. Die Drehmeißel bleibt immer an derselben Position, während das Werkstück rotiert und an der Schneide des Drehmeißels entlanggeführt wird. Dabei wird das Werkstück durch das Abtragen von Spänen durch die Drehmaschine in Form gebracht.

          2. Der Aufbau einer Drehmaschine


          Bild: Leit- und Zugspindeldrehmaschine

          Drehmaschinen sind in vielen verschiedenen Ausführungen erhältlich, der grundsätzliche Aufbau ist jedoch bei allen Drehmaschinen ähnlich. Das aus Stahl gefertigte Gestell bildet zusammen mit dem Maschinenbett die Basis für die Drehmaschine. Darauf angebracht sind der Spindelstock und der Werkzeugschlitten. Das Getriebe regelt die Drehzahl, mit der die Spindel durch die Kraft des Motors angetrieben wird. Das Werkstück wird an den Spannmitteln der Spindel befestigt, sodass es durch die Spindel in die Rotationsbewegung versetzt wird. Drehmaschinen mit einem Wendegetriebe sind dazu in der Lage, die Drehrichtung der Spindel und damit des Werkstückes umkehren zu können.

          Der Werkzeugschlitten ist beweglich auf dem Maschinenbett der Drehmaschine angebracht. Das Werkzeug wird an dem Werkzeugschlitten in einer Spannvorrichtung befestigt und ist dadurch ebenfalls beweglich. Der Reitstock einer Drehmaschine dient als Gegenlast und Führungselement. Durch die Kombination aus rotierendem Werkstück und zum Werkstück hin beweglichem Werkzeug kann eine präzise Bearbeitung des Werkstückes durch die Drehmaschine vorgenommen werden.

          3. Arten von Drehmaschinen

          Drehmaschinen gibt es in sehr vielen verschiedenen Ausführungen. Eine grundlegende Unterscheidung von Drehmaschinen wird zwischen herkömmlichen Drehmaschinen und CNC-gesteuerten Drehmaschinen vorgenommen. CNC Drehmaschinen sind computergesteuerte Drehmaschinen während herkömmliche Drehmaschinen manuell bedient werden.

          a) Herkömmliche Drehmaschinen

          Herkömmliche Drehmaschinen kommen in vielen Bereichen der Metallbearbeitung zum Einsatz und sind in vielen verschiedenen Ausführungen erhältlich. Die Arten von Drehmaschinen sind vielfältig. Besonders häufig wird die Leit- und Zugspindeldrehmaschine in der Fertigung eingesetzt. Die von Hand zu bedienende Drehmaschine ist dazu in der Lage, fast alle Drehverfahren durchzuführen. Darüber hinaus erfreut sich die Leit- und Zugspindeldrehmaschine großer Beliebtheit, weil sie vielseitig erweiterbar ist.


          Bild: LuZ

          Bild: Leit- und Zugspindeldrehmaschine



          Für die Bearbeitung von besonders großen Werkstücken fällt die Wahl auf die Karusselldrehmaschine. Durch ihre Bauform ist sie für die Bearbeitung großer Werkstücke bestens geeignet. Für die Bearbeitung von nicht nur großen, sondern auch enorm schweren Werkstücken wurden die Schwerdrehmaschinen entwickelt. Eine Schwerdrehmaschine ist besonders robust, und auf die Bearbeitung schwerer Werkstücke ausgelegt.

          Neben diesen drei herkömmlichen Drehmaschinen gibt es noch viele weitere Drehmaschinen, die für die verschiedenen Anforderungen an das Drehen von Metall jeweils eine geeignete Lösung bieten. Herkömmliche Drehmaschinen können Sie als Gebrauchtmaschinen für die Metallbearbeitung preiswert auf unserem Gebrauchtmaschinenportal erwerben.

          b) CNC-Drehmaschinen

          Bei herkömmlichen Drehmaschinen werden die notwendigen Schritte für das Drehen mit einer Drehmaschine manuell vorgenommen. Die Einstellung von Drehzahl, das Einspannen von Werkstück und Werkzeug und alle weiteren notwendigen Arbeitsschritte für die Vorbereitung und die Durchführung des Drehens von Werkstücken aus Metall werden manuell durchgeführt. Das Prinzip, das hinter dem Fertigen mit einer CNC-Drehmaschine steckt, ist dasselbe wie bei einer herkömmlichen Drehmaschine. Der Unterschied besteht darin, dass in einer CNC-gesteuerten Drehmaschine viele Vorgänge und Arbeitsschritte computergesteuert vorgenommen werden.


          Bild: CNC Drehmaschine

          Bild: CNC-Drehmaschine

          Die Programmierung von Arbeitsschritten und Abläufen ermöglicht die automatische Wiederholbarkeit von Produktionsschritten, weshalb sich CNC-gesteuerte Drehmaschinen besonders für Serienfertigungen von Bauteilen eigenen. Eine CNC-Drehmaschine garantiert darüber hinaus konstante Fertigungszeiten und eine gleichbleibende Qualität der Produkte. CNC-Drehmaschinen stellen eine große Arbeitserleichterung dar, wenngleich geschultes Personal benötigt wird. Die Produktivität kann mit einer CNC-Drehmaschine stark gesteigert werden, einziger Nachteil sind die hohen Anschaffungskosten. Aufgrund dessen lohnt es sich besonders, nach guten Angeboten von gebrauchten CNC-Drehmaschinen zu schauen.

          Einige Vorteile von CNC-Drehmaschinen gegenüber herkömmlichen Drehmaschinen im Überblick:

          • millimetergenaue Bearbeitung
          • für die Produktion großer Stückzahlen geeignet
          • gleichbleibende Qualität
          • konstante Fertigungszeiten
          • Steigerung der Produktivität

          4. Drehmaschinen gebraucht kaufen

          Auf Lagermaschinen.de erwartet sie eine große Auswahl an gebrauchten herkömmlichen Drehmaschinen und gebrauchten CNC-Drehmaschinen. Bei dem Kauf einer Drehmaschine sind die Spitzenweite und Spitzenhöhe wichtige Kenngrößen für die Auswahl der geeigneten gebrauchten Drehmaschine für den eigenen Betrieb. In unserem Gebrauchtmaschinenportal findet sich mit Sicherheit eine geeignete gebrauchte Drehmaschine, die ihren Ansprüchen gerecht wird. Gebrauchte Drehmaschinen begeistern nicht nur durch ihr überzeugendes Preis-Leistungs-Verhältnis, sondern auch durch ihre reibungslose Funktionstüchtigkeit und präzise Arbeitsweise – überzeugen Sie sich selbst!
