          Plattenbohrwerk - Horizontal

          Maschinen-Liste: Plattenbohrwerk - Horizontal

          Plattenbohrwerk - Horizontal

          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal JUARISTI MDR 110-CF

          • RS Sperling
          • von-Braun-Str. 20
          • 46244 Bottrop
          • Deutschland
          • +49 (0) 2045 / 41 43 22-0
            +49 (0) 2045 / 41 43 22-9
          • info@rs-sperling.de
            www.rs-sperling.de
          #1100-032223 · Plattenbohrwerk - Horizontal

          JUARISTI - MDR 110-CF - - Serien-Nr.: 48-110-C -

          Technische Details
          Spindeldurchmesser 110 mm︱x-Weg 2000 mm︱y-Weg 1700 mm︱z-Achse 800 mm︱Drehzahl 7-1000 U/min︱Werkzeugaufnahme SK 50 ︱Spindelhub 800 mm︱Digitalanzeige Anilam ︱Tischgröße 1525 x 1220 mm︱Traglast 4000 kg︱Spindelaufnahme ISO 50 ︱Gesamtleistungsbedarf 11 kW︱Maschinengewicht ca. 15 t︱Raumbedarf ca. 4,1 x 2,3 x 2,9 m︱
            Spindeldurchmesser 110 mm
            x-Weg 2000 mm
            y-Weg 1700 mm
            z-Achse 800 mm
            Drehzahl 7-1000 U/min
            Werkzeugaufnahme SK 50
            Spindelhub 800 mm
            Digitalanzeige Anilam
            Tischgröße 1525 x 1220 mm
            Traglast 4000 kg
            Spindelaufnahme ISO 50
            Gesamtleistungsbedarf 11 kW
            Maschinengewicht ca. 15 t
            Raumbedarf ca. 4,1 x 2,3 x 2,9 m
            Beschreibung :

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal PEGARD af 11

          • Intermach BV
          • lange voor 71
          • 8316BC Marknesse
          • Niederlande
          • +31 (0)527 201323
          • info@intermach.nl
            www.intermach.nl
          #2050-1210014 · Plattenbohrwerk - Horizontal

          PEGARD - af 11 - - nb -

          Technische Details
          Spindeldurchmesser 110 mm︱x-Weg 4000 mm︱y-Weg 2000 mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
          Lagernummer 1210014 Maschinenart Plattenbohrwerk Fabrikat PEGARD Typ AF11 Steuerungsart Konventionel Spindeldiameter 110 mm X-weg (mm) 4000 Y-weg (mm) 2000 Z-weg (mm) 300/750 Tischabmessung (mm) 1200 x 1600 mm Tisch drehbar (grad) 360 Werkzeugaufnahme Iso 50 Drehzahlen von (U/min.) 4 - 1000
            Spindeldurchmesser 110 mm
            x-Weg 4000 mm
            y-Weg 2000 mm
            Beschreibung :
            Lagernummer 1210014
            Maschinenart Plattenbohrwerk
            Fabrikat PEGARD
            Typ AF11
            Steuerungsart Konventionel
            Spindeldiameter 110 mm
            X-weg (mm) 4000
            Y-weg (mm) 2000
            Z-weg (mm) 300/750
            Tischabmessung (mm) 1200 x 1600 mm
            Tisch drehbar (grad) 360
            Werkzeugaufnahme Iso 50
            Drehzahlen von (U/min.) 4 - 1000

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal UNION KR150

          • Isabelle Knops
          • Opladener Str. 126
          • 40789 Monheim am Rhein
          • Deutschland
          • +49 (0)2173-4999611
            +49 (0)2173-8546560
          • isabelle.knops@isabelleknops.com
            www.isabelleknops.com
          #2013-E0361 · Plattenbohrwerk - Horizontal

          UNION - KR150 - - 2014 - Heidenhain iTNC 530

          Technische Details
          Spindeldurchmesser 150 mm︱x-Weg 3.200 mm︱y-Weg 2.500 mm︱Bohrleistung in Stahl (Durchmesser) mm︱Steuerung Heidenhain iTNC 530 ︱Gesamtleistungsbedarf 120 kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
          Horizontal- Bohr- und Fräsmaschine in Kreuzbettausführung Fabrikat: UNION / Typ: KR150 / Baujahr: 2014 Die Maschine kann nach Terminabsprache unter Strom besichtigt werden. Guter funktionstüchtiger gebrauchter Zustand, einsatzbereit. Betriebsstunden (12.01.2022): Maschine EIN: 29.285 h Programmlauf: 9.554 h TECHNISCHE DATEN: Steuerung: Heidenhain iTNC 530 ARBEITSBEREICH Verfahrwege: - X-Achse (Querschlitten): 3.200 mm - Y-Achse (Spindelstock): 2.500 mm - Z-Achse (Tragbalken): 1.000 mm - V-Achse (Ständerschlitten, in der Steuerung integriert): 1.500 mm - W-Achse (Spindel): 700 mm - B-Achse (Drehtisch): 360° Der RAM wird hydraulisch über die Steuerung ausgeglichen / kompensiert. Abmessungen Drehtisch: - Aufspannfläche: 1.800 x 2.000 mm - Werkstückgewicht max. bei zentrischer Spannung: 25 t SPINDEL: - Durchmesser: 150 mm - Werkzeugaufnahme: SK50 AUSSTATTUNG: - Universal-Fräskopf UC-U40 Frässpindel: - Drehzahl max.: 3.000 U/min - Werkzeugaufnahme: SK50 - Werkzeugspannung automatisch ZUSATZEINRICHTUNGEN: - Kühlschmierstoffbehälter - Bandfilteranlage - Äußere Kühlschmierstoffzufuhr - Innere Kühlschmierstoffzufuhr - Messtaster Werkstückvermessung Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben und zur Ausstattung. Detailliertes technisches Datenblatt und Informationen zur Ausstattung auf Anfrage verfügbar.
            Spindeldurchmesser 150 mm
            x-Weg 3.200 mm
            y-Weg 2.500 mm
            Steuerung Heidenhain iTNC 530
            Gesamtleistungsbedarf 120 kW
            Beschreibung :
            Horizontal- Bohr- und Fräsmaschine in Kreuzbettausführung
            Fabrikat: UNION / Typ: KR150 / Baujahr: 2014

            Die Maschine kann nach Terminabsprache unter Strom besichtigt werden.

            Guter funktionstüchtiger gebrauchter Zustand, einsatzbereit.

            Betriebsstunden (12.01.2022):
            Maschine EIN: 29.285 h
            Programmlauf: 9.554 h

            TECHNISCHE DATEN:
            Steuerung: Heidenhain iTNC 530

            ARBEITSBEREICH
            Verfahrwege:
            - X-Achse (Querschlitten): 3.200 mm
            - Y-Achse (Spindelstock): 2.500 mm
            - Z-Achse (Tragbalken): 1.000 mm
            - V-Achse (Ständerschlitten, in der Steuerung integriert): 1.500 mm
            - W-Achse (Spindel): 700 mm
            - B-Achse (Drehtisch): 360°

            Der RAM wird hydraulisch über die Steuerung ausgeglichen / kompensiert.

            Abmessungen Drehtisch:
            - Aufspannfläche: 1.800 x 2.000 mm
            - Werkstückgewicht max. bei zentrischer Spannung: 25 t

            SPINDEL:
            - Durchmesser: 150 mm
            - Werkzeugaufnahme: SK50

            AUSSTATTUNG:
            - Universal-Fräskopf UC-U40

            Frässpindel:
            - Drehzahl max.: 3.000 U/min
            - Werkzeugaufnahme: SK50
            - Werkzeugspannung automatisch

            ZUSATZEINRICHTUNGEN:
            - Kühlschmierstoffbehälter
            - Bandfilteranlage
            - Äußere Kühlschmierstoffzufuhr
            - Innere Kühlschmierstoffzufuhr
            - Messtaster Werkstückvermessung


            Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben
            und zur Ausstattung.

            Detailliertes technisches Datenblatt und Informationen zur Ausstattung auf
            Anfrage verfügbar.

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal SCHIESS-FRORIEP 4FB 36/22,5 CNC

          • Markus Hirsch GmbH
          • Niersweg 84
          • 47877 Willich
          • Deutschland
          • +49 2156 49894 12
            +49 2156 49894 10
          • hirsch@hirsch-maschinen.de
            www.hirsch-maschinen.de

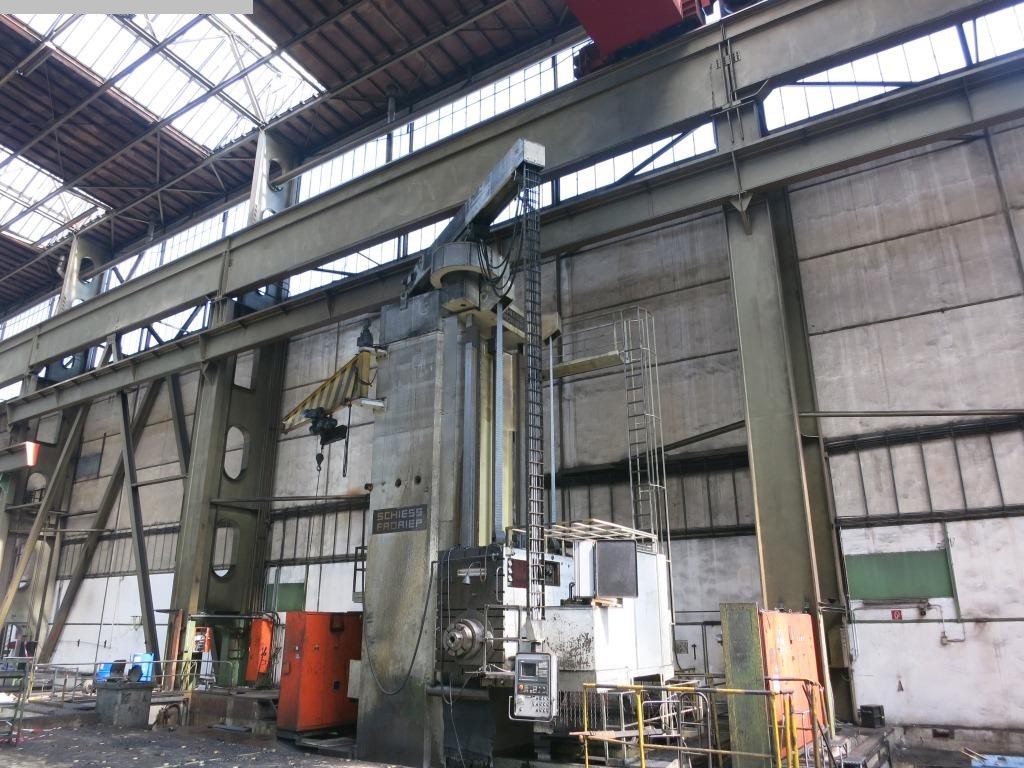

          #1077-02953 · Plattenbohrwerk - Horizontal

          SCHIESS-FRORIEP - 4FB 36/22,5 CNC - - 2006 -

          Technische Details
          Spindeldurchmesser 225 mm︱x-Weg 8000 mm︱y-Weg 5600 mm︱z-Weg 2100 mm︱w-Achse 1400 mm︱Spindeldrehzahlen - stufenlos 0-650 U/min︱Spindelaufnahme ISO 60 ︱Vorschub stufenlos 5 - 3000 mm/min︱Eilgang 5 m/min︱Maschinengewicht ca. 150 t︱Raumbedarf ca. 12 x 5 x 8 m︱Gesamtleistungsbedarf 120 kW︱
          Traghülsenbohrwerk wurde in 2006 überholt und modernisiert. Original Baujahr 1972. Steuerung: Siemens 840 C Wir liefern die Maschine mit Werkzeugen und Aufnahmen, sowie einem vertikalen Fräskopf. Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigne Maschinen im Lager über 8500 m² Lagerfläche, Krankapazität 70 t mehr als 1000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an.
            Spindeldurchmesser 225 mm
            x-Weg 8000 mm
            y-Weg 5600 mm
            z-Weg 2100 mm
            w-Achse 1400 mm
            Spindeldrehzahlen - stufenlos 0-650 U/min
            Spindelaufnahme ISO 60
            Vorschub stufenlos 5 - 3000 mm/min
            Eilgang 5 m/min
            Maschinengewicht ca. 150 t
            Raumbedarf ca. 12 x 5 x 8 m
            Gesamtleistungsbedarf 120 kW
            Beschreibung :
            Traghülsenbohrwerk wurde in 2006 überholt und modernisiert. Original Baujahr
            1972. Steuerung: Siemens 840 C
            Wir liefern die Maschine mit Werkzeugen und Aufnahmen, sowie einem vertikalen
            Fräskopf.
            Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns
            unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten
            ausschließlich unsere Geschäfts-
            und Verkaufsbedingungen.

            Über uns
            mehr als 400 eigne Maschinen im Lager
            über 8500 m² Lagerfläche, Krankapazität 70 t
            mehr als 1000 Artikel Zubehör für Ihre Werkstatt
            Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen,
            dann sprechen Sie uns an.


          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal SCHIESS-FRORIEP 4FB 36/22,5 CNC

          • Harry Vraets Machinery B.V.
          • Gezellenstraat 2
          • 3861RD Nijkerk
          • Niederlande
          • +31 (0)332452145
          • info@vraetsmachinery.com
            www.vraetsmachinery.com

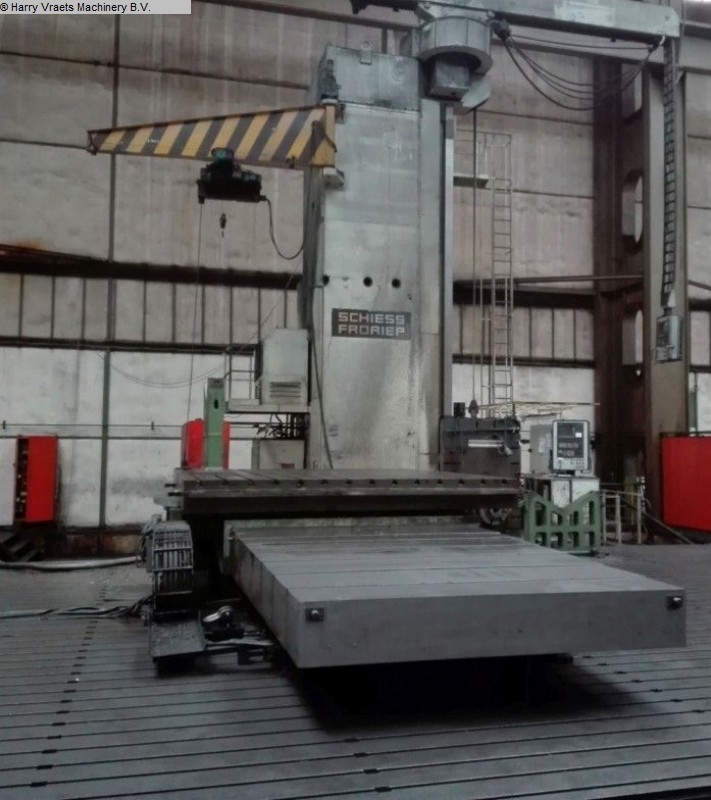

          #2039-12650B · Plattenbohrwerk - Horizontal

          SCHIESS-FRORIEP - 4FB 36/22,5 CNC - - 2006 -

          Technische Details
          Spindeldurchmesser 225 mm︱x-Weg 8000 mm︱y-Weg 5600 mm︱z-Weg 2100 mm︱w-Achse 1400 mm︱Spindeldrehzahlen - stufenlos 0-650 U/min︱Spindelaufnahme ISO 60 ︱Vorschub stufenlos 5 - 3000 mm/min︱Eilgang 5 m/min︱Maschinengewicht ca. 150 t︱Raumbedarf ca. 12 x 5 x 8 m︱Gesamtleistungsbedarf 120 kW︱
          Traghülsenbohrwerk wurde in 2006 überholt und modernisiert. Original Baujahr 1972. Steuerung: Siemens 840 C Wir liefern die Maschine mit Werkzeugen und Aufnahmen, sowie einem vertikalen Fräskopf.
            Spindeldurchmesser 225 mm
            x-Weg 8000 mm
            y-Weg 5600 mm
            z-Weg 2100 mm
            w-Achse 1400 mm
            Spindeldrehzahlen - stufenlos 0-650 U/min
            Spindelaufnahme ISO 60
            Vorschub stufenlos 5 - 3000 mm/min
            Eilgang 5 m/min
            Maschinengewicht ca. 150 t
            Raumbedarf ca. 12 x 5 x 8 m
            Gesamtleistungsbedarf 120 kW
            Beschreibung :
            Traghülsenbohrwerk wurde in 2006 überholt und modernisiert. Original Baujahr
            1972. Steuerung: Siemens 840 C
            Wir liefern die Maschine mit Werkzeugen und Aufnahmen, sowie einem vertikalen
            Fräskopf.
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal WOTAN Rapid 5C

          • Intermach BV
          • lange voor 71
          • 8316BC Marknesse
          • Niederlande
          • +31 (0)527 201323
          • info@intermach.nl
            www.intermach.nl
          #2050-1210057 · Plattenbohrwerk - Horizontal

          WOTAN - Rapid 5C - - 2004 -

          Technische Details
          Spindeldurchmesser 160 mm︱x-Weg 10.000 mm︱y-Weg 3.000 mm︱Steuerung ︱Gesamtleistungsbedarf 120/63 spindel kW︱Maschinengewicht ca. 63 t︱Raumbedarf ca. 15x3.85x7.36 m︱
          Lagernummer 1210057 Maschinenart CNC Plattenbohrwerk Fabrikat WOTAN Typ Rapid 5C Baujahr 2004 Steuerungsart HEIDENHAIN iTNC 530 Spindeldiameter 160 mm X-weg (mm) 10.000 Y-weg (mm) 3.800 Z-weg (mm) 700 W-weg 700 mm Werkzeugaufnahme Iso 50 Drehzahlen von (U/min.) 1,25 - 1250 Vorschüb (mm/U) 1 - 5000 mm/min Eilgang 5 mtr/min. Gesamtleistung(KW) 120 /spindel 83 Länge (mm) 14.500 Breite (mm) 3.850 Höhe (mm) 7.360 Gewicht 62.300 kg Zusatzinformationen - 2004 komplett überholt und umgerüstet durch Dorries Scharmann auf CNC Steuerung HEIDENHAIN iTNC 530 - 5 verschiedene Winkelfräsköpfe - hydrostatische Spindellagerung - aerostatische Führungsbahnen - Kühlmitteleinrichtung - Späneförderer - Ölkühler Film YouTube: https://www.youtube.com/watch?v=ks6D5rutslg
            Spindeldurchmesser 160 mm
            x-Weg 10.000 mm
            y-Weg 3.000 mm
            Gesamtleistungsbedarf 120/63 spindel kW
            Maschinengewicht ca. 63 t
            Raumbedarf ca. 15x3.85x7.36 m
            Beschreibung :
            Lagernummer 1210057
            Maschinenart CNC Plattenbohrwerk
            Fabrikat WOTAN
            Typ Rapid 5C
            Baujahr 2004
            Steuerungsart HEIDENHAIN iTNC 530
            Spindeldiameter 160 mm
            X-weg (mm) 10.000
            Y-weg (mm) 3.800
            Z-weg (mm) 700
            W-weg 700 mm
            Werkzeugaufnahme Iso 50
            Drehzahlen von (U/min.) 1,25 - 1250
            Vorschüb (mm/U) 1 - 5000 mm/min
            Eilgang 5 mtr/min.
            Gesamtleistung(KW) 120 /spindel 83
            Länge (mm) 14.500
            Breite (mm) 3.850
            Höhe (mm) 7.360
            Gewicht 62.300 kg


            Zusatzinformationen
            - 2004 komplett überholt und umgerüstet durch Dorries Scharmann auf CNC
            Steuerung HEIDENHAIN iTNC 530
            - 5 verschiedene Winkelfräsköpfe
            - hydrostatische Spindellagerung
            - aerostatische Führungsbahnen
            - Kühlmitteleinrichtung
            - Späneförderer
            - Ölkühler

            Film YouTube: https://www.youtube.com/watch?v=ks6D5rutslg

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal UNION BMP 130 CNC

          • Kemmerich Werkzeugmaschinen
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland
          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-19179 · Plattenbohrwerk - Horizontal

          UNION - BMP 130 CNC - - 2003/2017 - Heidenhain TNC 430

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 5000 mm︱y-Weg 3000 mm︱z-Achse 1000 mm︱Werkzeugaufnahme ISO 50 ︱w-Achse 550 mm︱Spindeldrehzahlen 5 - 3000 U/min︱Spindelantrieb 60 kW︱Vorschübe - plan 0,15-8/0,9-48 mm/U︱Vorschübe stufenlos X- und Y-Achse 2 - 2500 mm/min︱Vorschübe Z-Achse 2 - 2500 mm/min︱Eilgang X-Achse 6 m/min︱Steuerung Heidenhain TNC 430 ︱Rundtisch: ︱Tischgröße 2000 x 2000 mm︱Werkstückgewicht 20 t︱V-Achse 1200 mm︱Gesamtleistungsbedarf 96 kW︱Maschinengewicht ca. 58 t︱Raumbedarf ca. 12,2 x 11 m︱
          2017/2018 komplett überholt und modernisiert ausgestattet mit: - CNC Steuerung Heidenhain TNC 430 - C-Achse Heidenhain ROD 486C Rotary Encoder - Automatische Werkzeugklemmung - Rundtisch E20 - Winkelköpfe
            Spindeldurchmesser 130 mm
            x-Weg 5000 mm
            y-Weg 3000 mm
            z-Achse 1000 mm
            Werkzeugaufnahme ISO 50
            w-Achse 550 mm
            Spindeldrehzahlen 5 - 3000 U/min
            Spindelantrieb 60 kW
            Vorschübe - plan 0,15-8/0,9-48 mm/U
            Vorschübe stufenlos X- und Y-Ac. 2 - 2500 mm/min
            Vorschübe Z-Achse 2 - 2500 mm/min
            Eilgang X-Achse 6 m/min
            Steuerung Heidenhain TNC 430
            Tischgröße 2000 x 2000 mm
            Werkstückgewicht 20 t
            V-Achse 1200 mm
            Gesamtleistungsbedarf 96 kW
            Maschinengewicht ca. 58 t
            Raumbedarf ca. 12,2 x 11 m
            Beschreibung :
            2017/2018 komplett überholt und modernisiert
            ausgestattet mit:
            - CNC Steuerung Heidenhain TNC 430
            - C-Achse Heidenhain ROD 486C Rotary Encoder
            - Automatische Werkzeugklemmung
            - Rundtisch E20
            - Winkelköpfe
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal PAMA SPEEDRAM 2

          • FLECKENSTEIN Werkzeugmaschinen GmbH
          • Sommerweg 15
          • 63831 Wiesen
          • Deutschland
          • +49 (0) 6096 9706 0
            +49 (0) 6096 9706 20
          • fleckenstein@fleckenstein-machine.com
            www.fleckenstein-machine.com
          #1118-1615 · Plattenbohrwerk - Horizontal

          PAMA - SPEEDRAM 2 - - 2002 - SINUMERIK 840 C

          Technische Details
          Spindeldurchmesser 150 mm︱x-Weg 11.000 mm︱y-Weg 2.800 mm︱z-Weg 900 mm︱W-Achse (Bewegung Bohrpinole) 800 mm︱Steuerung SINUMERIK 840 C ︱Bohr- und Fräseinheit : ︱in hydrostatischer Ausführung : ︱Querschnitt RAM 360 x 400 mm︱Bewegung Traghülse 900 mm︱Spindeldurchmesser 150 mm︱Bewegung Spindel (W-Achse) 800 mm︱Tiefste Stellung über Tischoberfläche 0 mm︱Spindelkonus ISO 50 ︱Spindelleistung S1 (100%) 60 kW︱max. Drehmoment an der Spindel 2.900 Nm︱Drehzahlbereich - Spindel 6-3.000 U/min︱max. Vorschub 15.000 mm/min︱Fläche der Plattenfelder (2 Stück) 4.000 x 2.500 mm︱max. Werkstückgewicht 15.000 kg/m2︱
          Konstruktionsmerkmale X-Achse Führungssystem des Ständerschlittens in hydrostatischer, verschleissfreier Ausführung. Antriebssystem mit Servomotor und Duplex-Ritzel. Die Ritzel sind hydraulisch vorgespannt für einen axial spielfreien Antrieb. Bohreinheit Die Traghülse ist aus Meehanite-Guss gefertigt und in rechteckiger Form gehalten. Sie gleitet auf hydrostatischen Lagern, die direkt in die Kopfeinheit eingearbeitet sind. Im Inneren des RAM läuft - axial auf Bronzelagern - die Bohrpinole. Sie ist durch vordere und hintere Schrägkugellager in Hochpräzisionsausführung gelagert. Ausstattung: 3D-Tastsystem Renishaw MP7 Späneförderer zwischen Plattenfeld und X-Bett Vertikal verfahrbare Bedienerplattform (zusammen mit Bohreinheit) Werkzeugmagazin mit Manipulator, 90 Positionen Werkzeugbruch- und Verschleißüberwachung (ARTIS) Verfahrbare Pick-up-Station 1+1 für Schnellaufkopf Schnellaufkopf MG4, SK50, 13kW, i = 1:4 , M_max = 405Nm, U_max = 8.000 U/min 2 St. Plattenfelder 4.000 x 2.500 x 300 mm
            Spindeldurchmesser 150 mm
            x-Weg 11.000 mm
            y-Weg 2.800 mm
            z-Weg 900 mm
            W-Achse (Bewegung Bohrpinole) 800 mm
            Steuerung SINUMERIK 840 C
            Bohr- und Fräseinheit :
            in hydrostatischer Ausführung :
            Querschnitt RAM 360 x 400 mm
            Bewegung Traghülse 900 mm
            Spindeldurchmesser 150 mm
            Bewegung Spindel (W-Achse) 800 mm
            Spindelkonus ISO 50
            Spindelleistung S1 (100%) 60 kW
            max. Drehmoment an der Spindel 2.900 Nm
            Drehzahlbereich - Spindel 6-3.000 U/min
            max. Vorschub 15.000 mm/min
            Fläche der Plattenfelder (2 St. 4.000 x 2.500 mm
            max. Werkstückgewicht 15.000 kg/m2
            Beschreibung :
            Konstruktionsmerkmale
            X-Achse
            Führungssystem des Ständerschlittens in hydrostatischer, verschleissfreier
            Ausführung. Antriebssystem mit Servomotor und Duplex-Ritzel. Die Ritzel sind
            hydraulisch vorgespannt für einen axial spielfreien Antrieb.
            Bohreinheit
            Die Traghülse ist aus Meehanite-Guss gefertigt und in rechteckiger Form
            gehalten. Sie gleitet auf hydrostatischen Lagern, die direkt in die Kopfeinheit
            eingearbeitet sind. Im Inneren des RAM läuft - axial auf Bronzelagern - die
            Bohrpinole. Sie ist durch vordere und hintere Schrägkugellager in
            Hochpräzisionsausführung gelagert.
            Ausstattung:
            3D-Tastsystem Renishaw MP7
            Späneförderer zwischen Plattenfeld und X-Bett
            Vertikal verfahrbare Bedienerplattform (zusammen mit Bohreinheit)
            Werkzeugmagazin mit Manipulator, 90 Positionen
            Werkzeugbruch- und Verschleißüberwachung (ARTIS)
            Verfahrbare Pick-up-Station 1+1 für Schnellaufkopf
            Schnellaufkopf MG4, SK50, 13kW, i = 1:4 , M_max = 405Nm, U_max = 8.000 U/min
            2 St. Plattenfelder 4.000 x 2.500 x 300 mm
          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal PEGARD PRECIVIT 2MM TRO1400

          • Markus Hirsch GmbH
          • Niersweg 84
          • 47877 Willich
          • Deutschland
          • +49 2156 49894 12
            +49 2156 49894 10
          • hirsch@hirsch-maschinen.de
            www.hirsch-maschinen.de
          #1077-03582 · Plattenbohrwerk - Horizontal

          PEGARD - PRECIVIT 2MM TRO1400 - - 1998 - Siemens

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 9000 mm︱y-Weg 1800 mm︱z-Weg 1000 mm︱B-Achse (Tisch) 3 U/min︱w-Achse 1500 mm︱Steuerung Siemens ︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
          CNC-Steuerung SIEMENS 840 C-Achse (Schwenkfräskopf) A-Achse (Schwenkfräskopf) Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigene Maschinen im Lager über 12000 m² Lagerfläche, Krankapazität 70 t mehr als 1000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an.
            Spindeldurchmesser 130 mm
            x-Weg 9000 mm
            y-Weg 1800 mm
            z-Weg 1000 mm
            B-Achse (Tisch) 3 U/min
            w-Achse 1500 mm
            Steuerung Siemens
            Beschreibung :
            CNC-Steuerung SIEMENS 840

            C-Achse (Schwenkfräskopf)
            A-Achse (Schwenkfräskopf)

            Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns
            unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten
            ausschließlich unsere Geschäfts-
            und Verkaufsbedingungen.

            Über uns
            mehr als 400 eigene Maschinen im Lager
            über 12000 m² Lagerfläche, Krankapazität 70 t
            mehr als 1000 Artikel Zubehör für Ihre Werkstatt
            Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen,
            dann sprechen Sie uns an.


          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal UNION NC 130

          • Brandner Revalue GmbH
          • Mozartstr. 24
          • 89264 Weißenhorn
          • Deutschland
          • +49 (0) 7309 928 58 75
            +49 (0) 7309 928 58 74
          • mb@b-rv.de
            www.b-rv.de
          #2011-219907 · Plattenbohrwerk - Horizontal

          UNION - NC 130 - - 1995/2005 - Heidenhain

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 2800 mm︱y-Weg 2500 mm︱Steuerung Heidenhain ︱Gesamtleistungsbedarf 57,4 kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
            Spindeldurchmesser 130 mm
            x-Weg 2800 mm
            y-Weg 2500 mm
            Steuerung Heidenhain
            Gesamtleistungsbedarf 57,4 kW
            Beschreibung :

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal WOTAN Rapid 3 K

          • Schiess Moweg GmbH
          • Egerstraße 73-75
          • 41236 Mönchengladbach
          • Deutschland
          • +49 (0) 2166 61530
            +49 (0)2166 615315
          • info@schiess-moweg.de
            www.schiess-moweg.de
          #1034-03306 · Plattenbohrwerk - Horizontal

          WOTAN - Rapid 3 K - - 1993/2000 - SIEMENS 840 D

          Technische Details
          Spindeldurchmesser 160 mm︱x-Weg 7000 mm︱y-Weg 3500 mm︱z-Weg 1000 mm︱w-Achse 900 mm︱Bohrwerksdrehtisch: 2500 x 2000 mm︱Tischbelastung ca. 20 t︱Tischlängsbewegung 1000 mm︱b-Achse 360 °︱Spindelaufnahme ISO 50 ︱Spindeldrehzahlen - stufenlos 2 - 2000 U/min︱Vorschubgeschwindigkeiten stufenlos 1 - 5000 mm/min︱Eilgang z-16, x-y-w- 20 m/min︱Gesamtleistungsbedarf 125 kW︱Maschinengewicht ca. 110 t︱Raumbedarf ca. 13,2 x 12,8 x üF 6,0 m︱
          Baujahr 1993 retrofitted in 2000 Generalüberholt incl. Elektrik, Motoren und CNC-Steuerung in 2000 CNC Siemens 840 D powerline aerostatische Führungen, hydrostatische Spindellagerung Bohrwerkstisch, generalüberholt in 2007 8o-fach Werkzeugwechsler IKZ 17,5 / 4,4 bar Werkzeugkopfwechsler 4 x 90° gesteuerter Winkelkopf Späneförderer, Stützlager
            Spindeldurchmesser 160 mm
            x-Weg 7000 mm
            y-Weg 3500 mm
            z-Weg 1000 mm
            w-Achse 900 mm
            Bohrwerksdrehtisch: 2500 x 2000 mm
            Tischbelastung ca. 20 t
            Tischlängsbewegung 1000 mm
            b-Achse 360 °
            Spindelaufnahme ISO 50
            Spindeldrehzahlen - stufenlos 2 - 2000 U/min
            Vorschubgeschwindigkeiten stufen. 1 - 5000 mm/min
            Eilgang z-16, x-y-w- 20 m/min
            Gesamtleistungsbedarf 125 kW
            Maschinengewicht ca. 110 t
            Raumbedarf ca. 13,2 x 12,8 x üF 6,0 m
            Beschreibung :
            Baujahr 1993 retrofitted in 2000

            Generalüberholt incl. Elektrik, Motoren und CNC-Steuerung in 2000

            CNC Siemens 840 D powerline
            aerostatische Führungen, hydrostatische Spindellagerung
            Bohrwerkstisch, generalüberholt in 2007
            8o-fach Werkzeugwechsler
            IKZ 17,5 / 4,4 bar
            Werkzeugkopfwechsler
            4 x 90° gesteuerter Winkelkopf
            Späneförderer, Stützlager
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal JUARISTI 205 M CNC

          • Markus Hirsch GmbH
          • Niersweg 84
          • 47877 Willich
          • Deutschland
          • +49 2156 49894 12
            +49 2156 49894 10
          • hirsch@hirsch-maschinen.de
            www.hirsch-maschinen.de
          #1077-03055 · Plattenbohrwerk - Horizontal

          JUARISTI - 205 M CNC - - 1993 - Heidenhain

          Technische Details
          Spindeldurchmesser 205 mm︱x-Weg 10000 mm︱y-Weg 2500 mm︱w-Achse 500 mm︱Spindelweg 1250 mm︱Steuerung Heidenhain ︱Typ TNC 355 ︱Spindelaufnahme ISO 50 ︱Getriebestufen 2 ︱Vorschub - selbsttätig 0-3000 mm︱Spindelantrieb 37 kW︱Gesamtleistungsbedarf 70 kW︱Maschinengewicht ca. t︱Raumbedarf ca. 14,1x3,2x5,6 m︱
          optional mit Plattenfeld Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigne Maschinen im Lager über 8500 m² Lagerfläche, Krankapazität 70 t mehr als 1000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an.
            Spindeldurchmesser 205 mm
            x-Weg 10000 mm
            y-Weg 2500 mm
            w-Achse 500 mm
            Spindelweg 1250 mm
            Steuerung Heidenhain
            Typ TNC 355
            Spindelaufnahme ISO 50
            Getriebestufen 2
            Vorschub - selbsttätig 0-3000 mm
            Spindelantrieb 37 kW
            Gesamtleistungsbedarf 70 kW
            Raumbedarf ca. 14,1x3,2x5,6 m
            Beschreibung :
            optional mit Plattenfeld

            Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns
            unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten
            ausschließlich unsere Geschäfts-
            und Verkaufsbedingungen.

            Über uns
            mehr als 400 eigne Maschinen im Lager
            über 8500 m² Lagerfläche, Krankapazität 70 t
            mehr als 1000 Artikel Zubehör für Ihre Werkstatt
            Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen,
            dann sprechen Sie uns an.


          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal DÖRRIES-SCHARMAN EC2

          • WST Stein Werkzeugmaschinen GmbH
          • Ernst Heckel Str. 10
          • 66386 St.Ingbert/Rohrbach
          • Deutschland
          • +49 (0) 6894 - 59 01 81
            +49 (0) 6894 - 59 01 82
          • office@wst-stein.com
            www.wst-stein.com
          #1042-2563 · Plattenbohrwerk - Horizontal

          DÖRRIES-SCHARMAN - EC2 - - 1992 - Siemen 880M

          Technische Details
          Spindeldurchmesser 150 mm︱x-Weg 13000 mm︱y-Weg 2400 mm︱z-Achse 1200 mm︱w-Achse 800 mm︱v-Achse 1900 mm︱Spindeldrehanzahl 3000 1/min︱Gesamtleistungsbedarf 55 kW︱Maschinengewicht ca. 200 t︱Raumbedarf ca. 31,5 x 10 x 6 (8) m︱Spindeldrehanzahl 12-3000 ︱Drehmoment max. 4600 Nm︱Werkzeugwechsler 80 fach︱Tischlängsbewegung 2000 mm︱Tischverschiebung: 2000 ︱Tischfläche 3000 x1600 mm︱Tischbelastung 16 t︱
          Tisch 1 V= 2000 mm L= 5300 B= 2300 H=1500 mm Tischbelastung 16 t 360° Dreh Inkl. Zoller Voreinstellgerät
            Spindeldurchmesser 150 mm
            x-Weg 13000 mm
            y-Weg 2400 mm
            z-Achse 1200 mm
            w-Achse 800 mm
            v-Achse 1900 mm
            Spindeldrehanzahl 3000 1/min
            Gesamtleistungsbedarf 55 kW
            Maschinengewicht ca. 200 t
            Raumbedarf ca. 31,5 x 10 x 6 (8) m
            Spindeldrehanzahl 12-3000
            Drehmoment max. 4600 Nm
            Werkzeugwechsler 80 fach
            Tischlängsbewegung 2000 mm
            Tischverschiebung: 2000
            Tischfläche 3000 x1600 mm
            Tischbelastung 16 t
            Beschreibung :

            Tisch 1
            V= 2000 mm

            L= 5300 B= 2300 H=1500 mm
            Tischbelastung 16 t
            360° Dreh

            Inkl. Zoller Voreinstellgerät
          110.000 €
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal DöRRIES-SCHARMAN EC2

          • STEINHAND GmbH
          • Wiehagen 10
          • 45472 Mülheim a.d. Ruhr
          • Deutschland
          • +49 (0) 208 / 444 865 01
            +49 (0) 208 / 444 865 29
          • info@steinhand.de
            www.steinhand.de
          #2026-1265 · Plattenbohrwerk - Horizontal

          DöRRIES-SCHARMAN - EC2 - - 1992 - Siemens 880M

          Technische Details
          Verfahrweg - x 13.000 mm︱Verfahrweg - y 2.400 mm︱Verfahrweg - z 1.200 mm︱Verfahrweg - w 800 mm︱Verfahrweg - v 1.900 mm︱Steuerung Siemens 880M ︱Spindeldurchmesser 150 mm︱Spindeldrehzahl 3.000 U/min︱Raumbedarf ca. 10 x 25 m︱
          Plattenbohrwerk - Horizontal | DöRRIES-SCHARMAN - EC2 Die Maschine ist in einem guten Zustand. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - #Tags: EC 2 | EC-2
            Verfahrweg - x 13.000 mm
            Verfahrweg - y 2.400 mm
            Verfahrweg - z 1.200 mm
            Verfahrweg - w 800 mm
            Verfahrweg - v 1.900 mm
            Steuerung Siemens 880M
            Spindeldurchmesser 150 mm
            Spindeldrehzahl 3.000 U/min
            Raumbedarf ca. 10 x 25 m
            Beschreibung :
            Plattenbohrwerk - Horizontal | DöRRIES-SCHARMAN - EC2

            Die Maschine ist in einem guten Zustand.

            - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
            #Tags: EC 2 | EC-2
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal UNION BFP130 CNC

          • Harry Vraets Machinery B.V.
          • Gezellenstraat 2
          • 3861RD Nijkerk
          • Niederlande
          • +31 (0)332452145
          • info@vraetsmachinery.com
            www.vraetsmachinery.com
          #2039-11471BE · Plattenbohrwerk - Horizontal

          UNION - BFP130 CNC - - 1991 - Heidenhain TNC 426

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 5000 mm︱y-Weg 3000 mm︱Steuerung Heidenhain TNC 426 ︱Aufnahme ISO 50 P.D.B. ︱w-Achse 900 mm︱z-Weg 500 mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
          Right Angle Vertical Head Spindle Support Metal Way Covers Operator Platform
            Spindeldurchmesser 130 mm
            x-Weg 5000 mm
            y-Weg 3000 mm
            Steuerung Heidenhain TNC 426
            Aufnahme ISO 50 P.D.B.
            w-Achse 900 mm
            z-Weg 500 mm
            Beschreibung :
            Right Angle Vertical Head
            Spindle Support
            Metal Way Covers
            Operator Platform
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal WOTAN Rapid 3 K

          • Harry Vraets Machinery B.V.
          • Gezellenstraat 2
          • 3861RD Nijkerk
          • Niederlande
          • +31 (0)332452145
          • info@vraetsmachinery.com
            www.vraetsmachinery.com
          #2039-12639B · Plattenbohrwerk - Horizontal

          WOTAN - Rapid 3 K - - 1991 - Siemens

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 9000 mm︱y-Weg 3500 mm︱Steuerung Siemens ︱Typ Sinumerik 850 M ︱Spindelaufnahme ISO 160 ︱Drehzahl 2 - 1600 U/min︱Antriebsleistung 80 kW︱z-Weg 1000 mm︱w-Achse 900 mm︱Gesamtleistungsbedarf kW︱Raumbedarf ca. m︱
          ATC 70 positions
            Spindeldurchmesser 130 mm
            x-Weg 9000 mm
            y-Weg 3500 mm
            Steuerung Siemens
            Typ Sinumerik 850 M
            Spindelaufnahme ISO 160
            Drehzahl 2 - 1600 U/min
            Antriebsleistung 80 kW
            z-Weg 1000 mm
            w-Achse 900 mm
            Beschreibung :
            ATC 70 positions
          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal UNION BFP130 CNC

          • Markus Hirsch GmbH
          • Niersweg 84
          • 47877 Willich
          • Deutschland
          • +49 2156 49894 12
            +49 2156 49894 10
          • hirsch@hirsch-maschinen.de
            www.hirsch-maschinen.de
          #1077-V0046 · Plattenbohrwerk - Horizontal

          UNION - BFP130 CNC - - 1991 - Heidenhain TNC 426

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 5000 mm︱y-Weg 3000 mm︱Steuerung Heidenhain TNC 426 ︱Aufnahme ISO 50 P.D.B. ︱w-Achse 900 mm︱z-Weg 500 mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱
          Right Angle Vertical Head Spindle Support Metal Way Covers Operator Platform Über uns mehr als 500 Maschinen im Lager über 8500 m² Lagerfläche, Krankapazität 70 t mehr als 1000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an.
            Spindeldurchmesser 130 mm
            x-Weg 5000 mm
            y-Weg 3000 mm
            Steuerung Heidenhain TNC 426
            Aufnahme ISO 50 P.D.B.
            w-Achse 900 mm
            z-Weg 500 mm
            Beschreibung :
            Right Angle Vertical Head
            Spindle Support
            Metal Way Covers
            Operator Platform

            Über uns
            mehr als 500 Maschinen im Lager
            über 8500 m² Lagerfläche, Krankapazität 70 t
            mehr als 1000 Artikel Zubehör für Ihre Werkstatt
            Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen,
            dann sprechen Sie uns an.


          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal JUARISTI 110

          • Markus Hirsch GmbH
          • Niersweg 84
          • 47877 Willich
          • Deutschland
          • +49 2156 49894 12
            +49 2156 49894 10
          • hirsch@hirsch-maschinen.de
            www.hirsch-maschinen.de
          #1077-03160 · Plattenbohrwerk - Horizontal

          JUARISTI - 110 - - 1990 -

          Technische Details
          Spindeldurchmesser 110 mm︱x-Weg 4440 mm︱y-Weg 1500 mm︱z-Achse 400 mm︱Drehzahl 7-1000 U/min︱Werkzeugaufnahme SK 50 ︱Spindelhub 800 mm︱Digitalanzeige ︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 15 t︱Raumbedarf ca. m︱
          optional mit Plattenfeld Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigne Maschinen im Lager über 8500 m² Lagerfläche, Krankapazität 70 t mehr als 1000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an.
            Spindeldurchmesser 110 mm
            x-Weg 4440 mm
            y-Weg 1500 mm
            z-Achse 400 mm
            Drehzahl 7-1000 U/min
            Werkzeugaufnahme SK 50
            Spindelhub 800 mm
            Maschinengewicht ca. 15 t
            Beschreibung :
            optional mit Plattenfeld


            Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns
            unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten
            ausschließlich unsere Geschäfts-
            und Verkaufsbedingungen.

            Über uns
            mehr als 400 eigne Maschinen im Lager
            über 8500 m² Lagerfläche, Krankapazität 70 t
            mehr als 1000 Artikel Zubehör für Ihre Werkstatt
            Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen,
            dann sprechen Sie uns an.


          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal SCHARMANN Ecocut 1.6

          • Schiess Moweg GmbH
          • Egerstraße 73-75
          • 41236 Mönchengladbach
          • Deutschland
          • +49 (0) 2166 61530
            +49 (0)2166 615315
          • info@schiess-moweg.de
            www.schiess-moweg.de
          #1034-03912 · Plattenbohrwerk - Horizontal

          SCHARMANN - Ecocut 1.6 - - 1986/2003 - HEIDENHAIN iTNC 530

          Technische Details
          Spindeldurchmesser 125 mm︱x-Weg 5600 mm︱y-Weg 1600 mm︱z-Weg 800 mm︱Spindelhub 600 mm︱Spindelaufnahme ISO 50 ︱Spindeldrehzahlen 12 - 3000 U/min︱Spindelmotor 40 kW︱Eilgangsgeschwindigkeit 15 m/min︱Gesamtleistungsbedarf 65 kW︱Maschinengewicht ca. 60 t︱Raumbedarf ca. 12,1 x 4,8 x 3,9 m︱
          mit CNC HEIDENHAIN iTNC 530 modernisiert in 2003 Werkzeugwechsler 60 fach Bohrwerkstisch RÜCKLE 2000 x 1800 mm max. 20 to. Werkstückgewicht Aufspannplatten 3500 x 2000 mm, 2500 x 2000 mm Kühlmitteleinrichtung
            Spindeldurchmesser 125 mm
            x-Weg 5600 mm
            y-Weg 1600 mm
            z-Weg 800 mm
            Spindelhub 600 mm
            Spindelaufnahme ISO 50
            Spindeldrehzahlen 12 - 3000 U/min
            Spindelmotor 40 kW
            Eilgangsgeschwindigkeit 15 m/min
            Gesamtleistungsbedarf 65 kW
            Maschinengewicht ca. 60 t
            Raumbedarf ca. 12,1 x 4,8 x 3,9 m
            Beschreibung :
            mit CNC HEIDENHAIN iTNC 530 modernisiert in 2003
            Werkzeugwechsler 60 fach
            Bohrwerkstisch RÜCKLE 2000 x 1800 mm max. 20 to. Werkstückgewicht
            Aufspannplatten 3500 x 2000 mm, 2500 x 2000 mm
            Kühlmitteleinrichtung
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal UNION BFP 130.6

          • Kemmerich Werkzeugmaschinen
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland
          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-18536 · Plattenbohrwerk - Horizontal

          UNION - BFP 130.6 - - 1984/1996 - Heidenhain TNC 360

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 6000 mm︱y-Weg 2500 mm︱z-Weg 900 mm︱w-Achse 360 mm︱Frässpindel / Traghülse ISO 50 mm︱Bohrspindeldrehzahlbereich 6 - 900 U/min︱Steuerung Heidenhain TNC 360 ︱Maschinengewicht ca. 35 t︱Raumbedarf ca. 9 x 4 x 6 m︱
          - CNC Steuerung HEIDENHAIN TNC 360 - Planscheibe - Rundtisch TI 1800, 1800x2000 mm, 12500 kg, Verfahrweg: 1200 mm - keine Aufspannplatten
            Spindeldurchmesser 130 mm
            x-Weg 6000 mm
            y-Weg 2500 mm
            z-Weg 900 mm
            w-Achse 360 mm
            Frässpindel / Traghülse ISO 50 mm
            Bohrspindeldrehzahlbereich 6 - 900 U/min
            Steuerung Heidenhain TNC 360
            Maschinengewicht ca. 35 t
            Raumbedarf ca. 9 x 4 x 6 m
            Beschreibung :
            - CNC Steuerung HEIDENHAIN TNC 360
            - Planscheibe
            - Rundtisch TI 1800, 1800x2000 mm, 12500 kg, Verfahrweg: 1200 mm
            - keine Aufspannplatten
          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal UNION BFP 125

          • Kemmerich Werkzeugmaschinen
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland
          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-18189 · Plattenbohrwerk - Horizontal

          UNION - BFP 125 - - 1981 -

          Technische Details
          Spindeldurchmesser 125 mm︱x-Weg 6000 mm︱y-Weg 1800 mm︱Spindeldrehzahlen 355 - 710 U/min︱Spindelweg 1120 mm︱Tischabmessungen (LängexBreite) 1600 x 1400 mm︱Planscheibe 800 mm︱Tischverfahrweg 1250 mm︱Gesamtleistungsbedarf 18 kW︱Maschinengewicht ca. 55 t︱Raumbedarf ca. 6 x 3,5 x 3,5 m︱
          ausgestattet mit: - Digitalanzeige 3-Achsen - Gegenhalter (mit Digitalanzeige 2-Achsen) - Aufspann- Rundtisch 1600 x 1400mm (360x 1°) - Planscheibe mit Planschieber - Zentralschmierung - 5 Plattenfelder (3x 3000x1800mm & 2x 4600x1300mm) - Werkzeuge
            Spindeldurchmesser 125 mm
            x-Weg 6000 mm
            y-Weg 1800 mm
            Spindeldrehzahlen 355 - 710 U/min
            Spindelweg 1120 mm
            Tischabmessungen (LängexBreite) 1600 x 1400 mm
            Planscheibe 800 mm
            Tischverfahrweg 1250 mm
            Gesamtleistungsbedarf 18 kW
            Maschinengewicht ca. 55 t
            Raumbedarf ca. 6 x 3,5 x 3,5 m
            Beschreibung :
            ausgestattet mit:
            - Digitalanzeige 3-Achsen
            - Gegenhalter (mit Digitalanzeige 2-Achsen)
            - Aufspann- Rundtisch 1600 x 1400mm (360x 1°)
            - Planscheibe mit Planschieber
            - Zentralschmierung
            - 5 Plattenfelder (3x 3000x1800mm & 2x 4600x1300mm)
            - Werkzeuge
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal WOTAN Rapid 2 K

          • Markus Hirsch GmbH
          • Niersweg 84
          • 47877 Willich
          • Deutschland
          • +49 2156 49894 12
            +49 2156 49894 10
          • hirsch@hirsch-maschinen.de
            www.hirsch-maschinen.de
          #1077-02748 · Plattenbohrwerk - Horizontal

          WOTAN - Rapid 2 K - - 1980/2007 - Siemens

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 7700 mm︱y-Weg 1500 mm︱Steuerung Siemens ︱Typ Sinumerik 840 C ︱Spindelaufnahme ISO 130 ︱Drehzahl 1490 U/min︱Antriebsleistung 45 kW︱Späneförderer ︱Winkelkopf ︱Winkelkopf ︱Plattenfeld 9000x6000 mm︱Werkstückgewicht 100 t︱Stützlager ︱Gesamtleistungsbedarf kW︱Raumbedarf ca. m︱
          Überholt 2007 Plattenfeld ist Optional und wir extra berechnet Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigne Maschinen im Lager über 8500 m² Lagerfläche, Krankapazität 70 t mehr als 1000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an.
            Spindeldurchmesser 130 mm
            x-Weg 7700 mm
            y-Weg 1500 mm
            Steuerung Siemens
            Typ Sinumerik 840 C
            Spindelaufnahme ISO 130
            Drehzahl 1490 U/min
            Antriebsleistung 45 kW
            Plattenfeld 9000x6000 mm
            Werkstückgewicht 100 t
            Beschreibung :
            Überholt 2007
            Plattenfeld ist Optional und wir extra berechnet

            Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns
            unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten
            ausschließlich unsere Geschäfts-
            und Verkaufsbedingungen.

            Über uns
            mehr als 400 eigne Maschinen im Lager
            über 8500 m² Lagerfläche, Krankapazität 70 t
            mehr als 1000 Artikel Zubehör für Ihre Werkstatt
            Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen,
            dann sprechen Sie uns an.


          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal WOTAN Rapid 2 K

          • Harry Vraets Machinery B.V.
          • Gezellenstraat 2
          • 3861RD Nijkerk
          • Niederlande
          • +31 (0)332452145
          • info@vraetsmachinery.com
            www.vraetsmachinery.com
          #2039-12541B · Plattenbohrwerk - Horizontal

          WOTAN - Rapid 2 K - - 1980/2007 - Siemens

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 7700 mm︱y-Weg 1500 mm︱Steuerung Siemens ︱Typ Sinumerik 840 C ︱Spindelaufnahme ISO 130 ︱Drehzahl 1490 U/min︱Antriebsleistung 45 kW︱Späneförderer ︱Winkelkopf ︱Winkelkopf ︱Plattenfeld 9000x6000 mm︱Werkstückgewicht 100 t︱Stützlager ︱Gesamtleistungsbedarf kW︱Raumbedarf ca. m︱
          Überholt 2007 Plattenfeld ist Optional und wir extra berechnet
            Spindeldurchmesser 130 mm
            x-Weg 7700 mm
            y-Weg 1500 mm
            Steuerung Siemens
            Typ Sinumerik 840 C
            Spindelaufnahme ISO 130
            Drehzahl 1490 U/min
            Antriebsleistung 45 kW
            Plattenfeld 9000x6000 mm
            Werkstückgewicht 100 t
            Beschreibung :
            Überholt 2007
            Plattenfeld ist Optional und wir extra berechnet
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Bohrwerke / Bearbeitungszentren / Bohrmaschinen Plattenbohrwerk - Horizontal UNION BFP 130/5

          • Kemmerich Werkzeugmaschinen
          • Im Rottfeld 1a
          • 40789 Monheim am Rhein
          • Deutschland
          • +49 2173 207474
            +49 2173 207473
          • info@kemmerich.biz
            www.kemmerich.biz
          #1020-18770 · Plattenbohrwerk - Horizontal

          UNION - BFP 130/5 - - 1980 -

          Technische Details
          Spindeldurchmesser 130 mm︱x-Weg 2500 mm︱y-Weg 1800 mm︱z-Achse 350 mm︱W-Achse (Spindel längs) 1100 mm︱Spindeldrehzahlen 4,5 - 900 U/min︱Gesamtleistungsbedarf 30 kW︱Maschinengewicht ca. 52 t︱Raumbedarf ca. - m︱
          Maschine ausgestattet mit: - Planscheibe / Planschieber 780mm - Plattenfeld 3,5 x 3,5m - Tisch 1800 x 1600mm - Digitalanzeige - Aufspannwinkel 1,4 x 1,5m
            Spindeldurchmesser 130 mm
            x-Weg 2500 mm
            y-Weg 1800 mm
            z-Achse 350 mm
            W-Achse (Spindel längs) 1100 mm
            Spindeldrehzahlen 4,5 - 900 U/min
            Gesamtleistungsbedarf 30 kW
            Maschinengewicht ca. 52 t
            Raumbedarf ca. - m
            Beschreibung :
            Maschine ausgestattet mit:
            - Planscheibe / Planschieber 780mm
            - Plattenfeld 3,5 x 3,5m
            - Tisch 1800 x 1600mm
            - Digitalanzeige
            - Aufspannwinkel 1,4 x 1,5m
          Datenblatt
          Anfrage / Kontakt
          •
          •
          • 1
          • 2
          •
          •
            •

          Gebrauchtes Plattenbohrwerk (horizontal) für die Großteilbearbeitung
          Gebrauchtes Plattenbohrwerk (horizontal) für die Bearbeitung von Großteilen

          Als gebrauchtes Plattenbohrwerk (horizontal) wird ein Bohr- und Fräswerk in Plattenbauweise mit waagerechter Bohrachse bezeichnet. Im Gegensatz zu Tischbohrwerk und Bohrwerk in Kreuzbettbauweise ist ein Plattenbohrwerk für die stationäre Bearbeitung sehr großer Bauteile ausgelegt. Ohne ortsfesten Ständer kann die dreidimensional bewegliche Maschine perfekt an die zu bearbeitenden Bauteile angepasst werden. Zu den Bearbeitungsaufgaben gehören vor allem großvolumige Bauteile mit tief liegenden Konturen, wobei sowohl die Schrupp- als auch die nachfolgende Schlichtbearbeitung auf einer Maschine durchgeführt werden kann. Neben der Bohrbearbeitung kann ein gebrauchtes Plattenbohrwerk (horizontal) auch zum Fräsen, Drehen und unter Umständen sogar zum Tiefbohren eingesetzt werden. Durch den Einsatz von Dreh-, Verschiebe- und Kipptischen ist zusätzlich eine Mehrseitenbearbeitung möglich.

          Plattenbohrwerk (horizontal) auch für die Komplettbearbeitung

          Aufgrund der offenen Bauform sind Bohrwerke besonders bei der Bearbeitung sehr großer Bauteile flexibel und universell einsetzbar. Bei einem Plattenbohrwerk (horizontal) kann außerdem über einen ausfahrbaren Tragbalken der Arbeitsraum leichter zugänglich gemacht werden. Eingesetzt werden diese Bohrwerke zur Schwerzerspanung von Bauteilen bis zu 10 Meter Höhe und 40 Meter Länge. Mittels Zubehör wie Planschiebern oder verstellbaren Fräsköpfen kann ein Plattenbohrwerk auch für die Komplettbearbeitung sehr großer, stationär gespannter Werkstücke genutzt werden. Dazu tragen auch CNC-Steuerung und Werkzeugwechselsysteme bei, die bis zu 200 Werkzeugen Platz bieten.

          Eine Alternative zu Bettfräsmaschine oder Großbearbeitungszentrum

          Entsprechend heutiger Kundenanforderungen erlauben gebrauchte Bohrwerke sowohl die universelle Bearbeitung sehr großer Einzelbauteile als auch die Komplettbearbeitung von Kleinserien. Neben einem neuen Plattenbohrwerk (horizontal) bieten auch gebrauchte Maschinen von Hersteller wie Mitsubishi, Schiess, Union oder Wotan die Möglichkeit, große Bauteile beispielsweise für Windkraftanlagen präzise und wirtschaftlich zu bearbeiten und stellen damit eine Alternative zu Bettfräsmaschinen, Großbearbeitungszentren und zum Teil sogar zu Karrusselldrehmaschinen dar.

          TOP Hersteller:

          UNION - WOTAN - SCHARMANN - JUARISTI - PEGARD - COLLET - DÖRRIES-SCHARMAN - DEFUM - SCHIESS-FRORIEP - PAMA -

          Kompendium
          Software
          Gebrauchtmaschinen Links
          Rechtliches
          Folgen Sie uns
          ©2000 - 2022, Logotech oHG · Software- und Internetdienstleistungen - Alle Rechte vorbehalten
