Bearbeitungszentrum - Horizontal

x-Weg 1000 mm︱y-Weg 900 mm︱z-Weg 1000 mm︱Steuerung OSP P 300 MA-e ︱Spindeldrehzahlen 50 - 6000 U/min︱Werkzeugaufnahme BT 50 ︱Spindelantrieb 30 / 22 kW︱Werkzeugmagazin: Kettenmagazin 60 Stück︱Tischgröße 630 x 630 mm︱Tischdrehung 360 x 1 °︱Tischbelastung 1,2 t︱Werkstückgröße max: 1000 x 1000 mm︱Gesamtleistungsbedarf 90 kW︱Maschinengewicht ca. 25 t︱Raumbedarf ca. 6,5 x 3,5 x 3,25 m︱

---

- CNC-Steuerung OSP P 300 MA-e - 2-fach-Palette (630x630mm) - Späneförderer - WZ-Wechsler 60-fach (BT 50) - IKZ / Kühlmittelanlage mit Papierbandfilter - Werkzeugbruchkontrolle Renishaw TS34 - Renishaw OMP 60 - Spindelölkühler - Ölabscheider -

x-Weg 700 mm︱y-Weg 700 mm︱z-Weg 700 mm︱Steuerung Siemens ︱Typ 840Dsl ︱Anzahl der Spindeln 2 St.︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. m︱

---

doppelwendespanner Die techn. Daten sind Hersteller- bzw. Betreiberangaben und daher für uns unverbindlich. Einen Zwischenverkauf behalten wir uns vor; es gelten ausschließlich unsere Geschäfts- und Verkaufsbedingungen. Über uns mehr als 400 eigene Maschinen im Lager über 12000 m² Lagerfläche, Krankapazität 70 t mehr als 1000 Artikel Zubehör für Ihre Werkstatt Sie wollen Maschinen Produktionslinien oder Ihren Betrieb verkaufen, dann sprechen Sie uns an.

x-Weg 650 mm︱y-Weg 650 mm︱z-Weg 680 mm︱Steuerung SIEMENS 840 D ︱Palettengröße 400x500 mm︱Palettenbelastung 500 kg︱Anzahl der Paletten 2 ︱Palettenwechselzeit 8 sec︱Tisch: 0,001 °︱Tischumdrehungen: 80 U/min︱Eilgang 65 m/min︱Spindeldrehzahlen 18.000 U/min︱Spindelaufnahme HSK A 63 ︱Werkzeugwechselzeit 4 sec︱Werkzeugwechseleinrichtung 40-fach ︱max. Werkzeugdurch. bei freier Nachbarbox. 160 mm︱max. Werkzeugdurchmesser 80 mm︱max. Werkzeuglänge 350 mm︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. 11,5 t︱

---

Betriebsstunden: 7.150 h Spindelstunden: 4.778 h Maschine ist neuwertig.

x-Weg 1.000 mm︱y-Weg 910 mm︱z-Weg 835 mm︱Steuerung Sinumerik 840 DE ︱Gesamtleistungsbedarf 60 kW︱Maschinengewicht ca. 16,1 t︱Raumbedarf ca. 5,935 x 5,3 x 3,6 m︱

---

Bearbeitungszentrum - Horizontal - HECKERT - Typ: CWK 630 - Baujahr: 2017 Die Maschine ist nach Terminabsprache unter Produktionsbedingungen zu besichtigen. Zustand: Sehr gut gebraucht, voll funktionstüchtig. Betriebsstunden (21.12.2020): - Gesamt: 22.528 h - Automatikbetrieb gesamt: 6.952 h - Einschaltzeit: 10 h - Laufzeit Teileprogramm: 0 h TECHNISCHE DATEN - Steuerung: Siemens Sinumerik 840DE powerline Verfahrwege: - X-Achse (Tischlängsverstellung): 1.000 mm - Y-Achse (Support-Senkrechtverstellung): 910 mm - Z-Achse (Tischlängsverstellung): 835 mm - 2 Paletten, Aufspannfläche: 630 x 630 mm - NC-Drehtisch - Automatischer Palettenwechsel mit drehbaren Spannplatz - Arbeitsspindel: 6.000 U/min - Werkzeugaufnahme: HSK-A 100 - Werkzeugkettenmagazin: 60 Plätze Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben und zur Ausstattung. Detailliertes technisches Datenblatt und Informationen zur Ausstattung auf Anfrage verfügbar.

x-Weg 800 mm︱y-Weg 800 mm︱z-Weg 800 mm︱Steuerung Mazatrol SmoothG ︱Anzahl der Paletten 2 ︱Palettengröße 500 x 500 mm︱Max. Werkstückhöhe 1000 mm︱max. Werkstückdurchmesser 900 mm︱Werkstückgewicht 1000 kg︱Werkzeugaufnahme CAT 50 ︱Werkzeugwechsler 120 pos.︱B-Achse (Tisch) 360x 0,001 °︱Antriebsleistung - Frässpindel 30 kW︱Drehzahlbereich - fräsen 10000 U/min︱Maschinengewicht ca. 15 t︱Raumbedarf ca. - m︱

---

4-Achsen Maschine ausgestattet mit: - CNC Steuerung MAZATROL SmoothG - 2 Paletten (Rotopalette) - Werkzeugwechsler 120-fach (CAT 50) - Späneförderer - HD IKZ 70 BAR - 360x0,001° Positionen Indexier-Tisch - Spindelkühlaggregat - Ausblaseinrichtung durch die Spindel - Kühlmittel- und Späneschutz durch voll gekapselten Arbeitsraum - Automatische Trenntür Öffnen / Schließen - Arbeitsraum Türverriegelung - Arbeitsraumbeleuchtung ca 4600 Laufstunden

x-Weg 730 mm︱y-Weg 730 mm︱z-Weg 880 mm︱Steuerung Fanuc 31i-B ︱Maschinengewicht ca. 11,5 t︱Raumbedarf ca. 5.450 x 2.680 x 2.880 mm︱

---

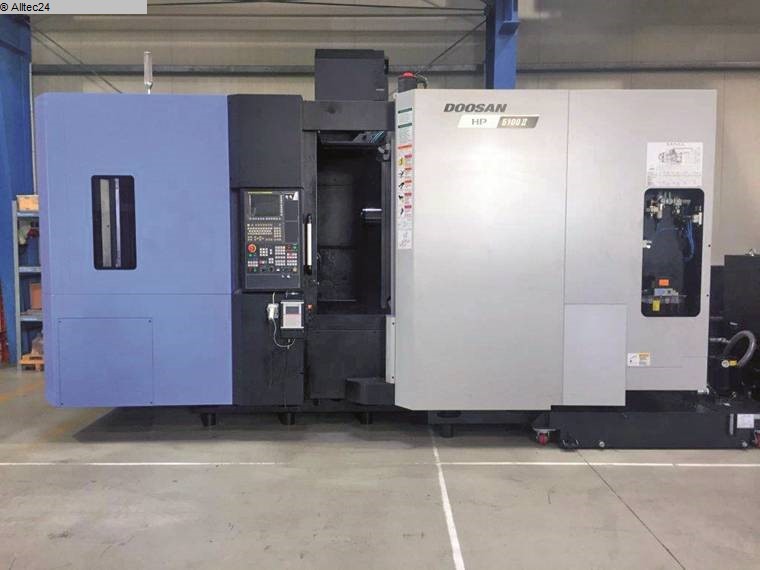

CNC-Bearbeitungszentrum - horizontal DOOSAN HP 5000 15" Farbbildschirm Palettengröße:500 x 500 mm max. Werkstückdurchmesser:800 mm Werkzeugwechsler:60-fach Werkzeugwechseldaten: - T-T-T weniger als 8 kg: 0,9 sec - mehr als 8 kg: 1,3 sec - C-T-C weniger als 8 kg: 2,8 sec - mehr als 8 kg: 3,2 sec max:Spindeldrehzahl:15.000 U/min Werkzeugaufnahme:HSK63A Ausstattung -------------------- min. Indexierwinkel der Palette 0,001° Späneförderer Scharnierband DOOSAN Tool Monitoring System - Werkzeugüberwachung Bestätigung Palettenklemmung über Luftanlagenkontrolle innere Kühlmittelzufuhr ca. 63,5 bar (50 Hz), 3,7 kW mit Papierrollenfilter Vorbereitung für hydraulische Spannvorrichtung 8 Paar Leitungen Hydraulikeinheit 210 bar Drehdurchführung

x-Weg 850 mm︱y-Weg 700 mm︱z-Weg 750 mm︱Steuerung Fanuc 31i-B ︱Maschinengewicht ca. 15 t︱Raumbedarf ca. 5.315 x 2.795 x 2.993 mm︱

---

CNC-Bearbeitungszentrum - horizontal DOOSAN HP 5000 15" Farbbildschirm Palettengröße:500 x 500 mm max. Werkstückdurchmesser:800 mm max.Werkstückhöhe:930 mm Werkzeugwechsler:80-fach max:Spindeldrehzahl:14.000 U/min Werkzeugaufnahme:BIG PLUS BT 40 Ausstattung ------------------- Ölskimmer B-Achse, kleinste Indexierung 0,001° DOOSAN Tool Monitoring - Werkzeugüberwachung Kühlung durch Spindel ca29 bar 3,7 kW mit Zyklonfilter Werkstückreferenzpunkt: Palettenmitte Maschinenraumspülung im oberen Lager automatische Werkzeugvermessung TS27R Renishaw

x-Weg 650 mm︱y-Weg 650 mm︱z-Weg 680 mm︱Gesamtleistungsbedarf 31 kW︱Maschinengewicht ca. 13 t︱

---

Bearbeitungszentrum - Horizontal / Fabrikat: STARRAG HECKERT / Typ: HEC 400 D / Baujahr: 2015 Die Maschine ist nach Terminabsprache im Werk unter Strom zu besichtigen. Zustand: Sehr gut gebraucht, voll funktionstüchtig. Betriebsstunden (04.10.2021): - Gesamt: 47.232 h - Automatikbetrieb gesamt: 15.052 h - Laufzeit Spindel: 2.377 h - Laufzeit Drehdurchführung Spindel: 1.517 h TECHNISCHE DATEN: - Steuerung: Siemens Sinumerik 840D Verfahrwege: - X-Achse (Tischlängsverstellung): 650 mm - Y-Achse (Support-Senkrechtverstellung): 650 mm - Z-Achse (Tischlängsverstellung): 680 mm - 2 wechselbare Paletten, Aufspannfläche: 400 x 500 mm mit Gewindebohrungen nach DIN 55201 * max. Belastung pro Palette (mittig): 500 kg * Höhe der Werkstückaufspannfläche über Flur (Spannplatz): ca. 1.175 mm * Richtbohrung: Du. 20 H6 * Zentrierbohrung Ø: 50 H6 * Befestigungsgewinde, Anzahl: 53 x M12 * Abstand der Richtbohrung zur Tischmitte: 150 +/- 0,013 mm * Störkreisdurchmesser: 750 mm bei abgerundeter 800 mm NC-Drehtisch - Automatischer Palettenwechsel mit drehbaren Spannplatz - max. Umdrehung des Drehtisches: 18 U/min - Drehmoment Bearbeitung: 180 Nm - Eingabe- und Anzeigefeinheit: 0,001° (Grad) - max. Tangentialmoment geklemmt: 3.000 Nm Vorschübe in den Achsen X/Y/Z: - Stufenlos einstellbarer Arbeitsvorschubbereich: 1 – 60 mm/min - Eilgänge: 65 m/min - max. technologisch verwertbare Vorschubkräfte X/Y/Z: 9 kN bei 60 % Arbeitsbereiche: - min. Abstand Arbeitsspindelvorderkante bis Mitte Palette: 50 mm - min. Abstand Arbeitsspindelmitte bis Oberkante Palette: 150 mm - max. zulässige Höhe von Werkstück und Spannvorrichtung zum Einwechseln in den Arbeitsraum: 400 mm Paletten Wechselkreis: 1.550 mm Hauptspindel: - Durchmesser im Vorderlager: 200 mm Spindelstock - Werkzeugaufnahme DIN 69893: HSK-A 63 Hauptmotor: -Antriebsleistung: 31 kW -Drehmoment: 350 Nm - Drehzahl: 10.000 U/min Prozessschmierung durch die Spindelmitte: - Fördermenge Pumpe: 24 l/min - Druck am Druckbegrenzungsventil: 50 bar Prozessschmierung über Düsen: - Fördermenge Pumpe: ca. 50 l/min - Pumpendruck: 2 bar - Fassungsvermögen des Kühlmittelbehälters (Sauberbehälter): ca. 1.100 l - Kühlmittelmenge gesamt: ca. 1300. l mit Späneförderer Automatischer Werkzeugwechsel - Span-zu-Span-Zeit (gemessen nach VDI 2852) Werkzeuge bis 10 kg: 3 sec mit Ausblasen bei Kühlmittel durch Spindelmitte erhöht sich die Span-zu-Span-Zeit um ca.: + 0,5 sec Werkzeugkettenmagazin: -Speicherbare Werkzeuganzahl: 60 Plätze Werkzeugabmessungen: *max. Werkzeugdurchmesser (bei freien Nachbarplätzen): 160 mm * max. Werkzeugdurchmesser (bei belegten Nachbarplätzen): 80 mm * max. Werkzeugauskraglänge: 300 mm * max. Werkzeuggewicht: 10 kg * max. Kippmoment (an Griffstelle des Basishalters): 10 Nm * Durchschnittliches Werkzeuggewicht bei voller Bestückung): 8 kg/Wkz * max. Werkzeugdurchmesser für Brückenwerkzeuge (nach Heckert-Zeichnung): 160 mm Späneförderer, Katzer mit Vakuumspaltsieb -Abwurfhöhe: 1.000 mm Maschinengewicht ca.: 13,0 t Maschinengewicht inkl. Kühlmitteltank und Späneförderer ca.: 15,0 t Maschinenabmessungen: - Länge ca.: 5.700 mm, mit Kühlmitteltank ca.: 6.100 mm - Breite mit Späneförderer ca.: 2800 mm, mit Kühlmitteltank ca.: 3.100 mm - Höhe von Unterkante Maschine ca.: 3.000 mm - Abstand zwischen Unterkante Maschine und Oberkante Fundament: ca. 100 mm Dauerleistungsbedarf: 31 kW AUSSTATTUNG: - IKZ / Innere Kühlmittelzufuhr durch die Spindelmitte zentrisch Forma AD mechanisch einstellbar; Rückspülfilter (Mahle Filterpatronen + Polizeifilter) - Äußere Kühlmittelzuführung: Kühlung über Düsen um die Spindel - Spülpistole am Spannplatz - Schwalldusche - Späneförderer, Kratzer - Komplett geschlossene Arbeitsraumverkleidung nach UVV - Stückzahlzähler auf den NC-Bildschirm über freie Parameter Programmierung - Ferndiagnose - Ethernet-Schnittstelle mit RJ45 im Schaltschrank - Palettenfolgebetrieb - Drehzahlüberwachung der Werkzeuge - Kühlmittelanlage - Schaltschrank Kühlgerät - Messtaster - Zentralschmierung - Spannhydraulik - Betriebsstundenanzeige - Dokumentation komplett verfügbar in Digitalform - CE-Kennzeichnung Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben und zur Ausstattung.

x-Weg 650 mm︱y-Weg 650 mm︱z-Weg 680 mm︱Spindelantrieb 24/31 kW︱Steuerung Siemens 840 D ︱Betriebsstunden 37124 h︱Spindelstunden 15315 h︱Hauptspindel: ︱Anzahl der Spindeln 1 St.︱Drehzahlbereich - Hauptspindel 50 - 10000 min/-1︱Antriebsleistung - Hauptspindel 24/37 kW︱Max. Drehmoment 230/350 Nm︱Spindellagerdurchmesser 70 mm︱Anzahl der Tische 2 ︱Rundtisch 400 x 500 mm︱Werkzeugmagazin: ︱Werkzeugaufnahme HSK 63 ︱Anzahl der Werkzeugplätze 60 Pos.︱max. Werkzeugdurchmesser 80/160 mm︱max. Werkzeuglänge 350 mm︱

---

Die Maschine kann nach Terminvereinbarung unter Strom besichtigt werden und befindet sich unserer Einschätzung nach in einem sehr guten Zustand. Ausgestattung: - Power-Paket - Spannhydraulik 6 Kanalig - IKZ bis 80 bar - Visiport - Messtaster Renishaw OMP 60 - Werkzeugbruchkontrolle - autom. Türen - Palettenwechsler - KNOLL KF 400/1750 Bandfilteranlage - KNOLL 450 K-1 Spänekettenförderer *** Änderungen und Fehler in den technischen Daten und Informationen, sowie Zwischenverkauf vorbehalten! ***

x-Weg 640 mm︱y-Weg 610 mm︱z-Weg 680 mm︱Spindelaufnahme: BT Big Plus 40︱Palettengröße 400x400 mm︱Eilgangbereich 60.000 m/min︱Werkstückgewicht max. 500 kg︱Spindeldrehzahlen 40-15000 U/min︱Gesamtleistungsbedarf 15 kW︱Maschinengewicht ca. 11,7 t︱Raumbedarf ca. 5,4x3,9x2,6 m︱

---

Die Maschine ist noch unter Strom zu besichtigen und befindet sich unserer Einschätzung nach in einem Technisch hervorragendem Zustand! Die Werkzeuge und Spannmittel sind nicht im Lieferumfang enthalten. Die Maschine ist ausgestattet mit: IKZ mit 20 Bar Patronenfilter 3-D Messtaster B-Achse Indexierungsgrad 0,001° Späneförderer Werkzeugwechsler, 80 Plätze *** Änderungen und Fehler in den technischen Daten und Informationen, sowie Zwischenverkauf vorbehalten! ***

x-Weg 730 mm︱y-Weg 850 mm︱z-Weg 1.200 mm︱Abstand Tischoberfläche - Y-Achse 600 mm︱Abstand Spindelnase und Tisch 100 - 1.300 mm︱Abstand Spindelmitte bis Tisch -250 - +600 mm︱Steuerung Fanuc MSX-711 MAPPS IV︱Hauptspindel: ︱Drehzahl Hauptspindel max. 8.000 1/min︱Antriebsleistung - Hauptspindel 37 / 30 kW︱Max. Drehmoment 1.009 Nm︱Werkzeugaufnahme HSK - 100A ︱Palettenwechsler: ︱Anzahl der Paletten 2 pos.︱Palettengröße 500 x 500 mm︱Arbeitshöhe 1.650 mm︱Palettenwechselzeit ca. 50 sec︱Indexierzeit 90° A: 1,4 / B: 0,8 sec︱max. Werkstückgewicht 500 kg︱max. Werkstückdurchmesser 700 mm︱

---

Hochpräzises horizontales 5-Achsen-Bearbeitungszentrum MORI SEIKI - NMH 5000 DCG / 50 - Schwenkrundtisch A- und B-Achse 0,001° - Palettenwechsler 2-fach - Betriebsstunden: Strom-Ein: ca. 31.400h / Spindel: ca. 8.700h - Werkzeughalter optional gegen Aufpreis erhältlich

x-Weg 1000 mm︱y-Weg 900 mm︱z-Weg 1000 mm︱Steuerung OSP P 200 M ︱Spindeldrehzahlen 6000 U/min︱Werkzeugaufnahme BT 50 BigPlus ︱Spindelantrieb 30 / 22 kW︱Werkzeugmagazin: Kettenmagazin 60 Stück︱Tischgröße 630 x 630 mm︱Tischdrehung 360 x 1 °︱Tischbelastung 1,2 t︱Gesamtleistungsbedarf 90 kW︱Maschinengewicht ca. 26 t︱Raumbedarf ca. 6 x 4,3 x 3,3 m︱

---

- CNC-Steuerung OSP P 200 M (4-Achsen) - 2-fach-Palette (630x630mm) - Späneförderer - WZ-Wechsler 60-fach (BT 50 BigPlus) - 4. Achse bei 1/1000 Grad. - Späneförderer CONCEPT 2000 (Trommelfilter) - Absaugung ca 58000h Einschalt- & 26700 Spindelstunden

x-Weg 560 mm︱y-Weg 560 mm︱z-Weg 630 mm︱Steuerung MSX 701 III ︱Antriebsleistung - Frässpindel 22 / 18,5 kW︱Spindeldrehzahlen - stufenlos 14.000 1/min︱Anzahl Werkzeugplätze im Magazin 60 BT 40 ︱Palettengröße 400 x 400 mm︱max. Werkstückdurchm. auf den Paletten 580 mm︱Werkstückhöhe - max. 650 mm︱B-Achse (Tisch) 1 ° ︱Vorschübe x/y/z - stufenlos 20.000 mm/min︱Eilgänge x/y/z 50.000 mm/min︱Gesamtleistungsbedarf 54 kVA︱Maschinengewicht ca. 9.9 t︱Raumbedarf ca. 2,9 x 3,9 x 2,6 m︱Späneförderer ︱

---

Sehr gepflegte Maschine, alle Funktionen einwandfrei. Kühlmittelzufuhr durch die Arbeitsspindel (IKZ) 50 bar BAUJAHR ENDE 2008

x-Weg 630 mm︱y-Weg 630 mm︱z-Weg 630 mm︱Steuerung SIEMENS 840D sl ︱Werkzeugaufnahme HSK A63 ︱Drehzahl 16.000 U/min︱Gesamtleistungsbedarf - kW︱Maschinengewicht ca. ca. 12,0 t︱Raumbedarf ca. m︱

---

Maschinenbeschreibung HELLER H 2000 - BJ. 2008 - SIEMENS 840 D SL X-WEG : 630mm Y-WEG : 630mm Z-WEG : 630mm SPINDELDREHZAHL MAX. 16.000 U/min. PALETTENGRÖSSE : 400 X 500 mm ( 6 Stk. vorhanden ) WERKZUEGE + MESSTASTER RENISHAW siehe Fotos WERKZEUGAUFNAHME : HSK A63

x-Weg 2600 mm︱y-Weg 1600 mm︱z-Weg 1700 mm︱Steuerung Fanuc 16 MB ︱Gesamtleistungsbedarf kW︱Maschinengewicht ca. t︱Raumbedarf ca. 42 x 18 m︱

---

Die Anlage benötigt einen Platz von ca. 42 x 18 m Sie ist auf einen „vollautomatischen Betrieb“ im 3 Schicht Betrieb ausgelegt. Auf der Anlage wurden Bauteile mit Toleranzen <0,01 mm produziert. Ausstattung: CNC Steuerung Fanuc 16 MB 20-fach Palettenwechsler Palettengröße 1250 x 1000 mm Störkreisdurchmesser bis zu 2700 mm Vertikales Werkzeugmagazin mit 599 Plätzen HSK-A100 bestehend aus 3 Modulen auf 4 Ebenen Drehtisch(B-Achse) mit 3.600.000 Winkelpositionen Tischbelastung 4000 kg Spindeldrehzahlen 8.000 1/min. Motorleistung 26/37 kW Drehmoment 605/707 Nm Späneentsorgung durch zwei Jet-Rohre in die bestehende zentrale Späneentsorgungsanlage Anschluß an einer hauseigenen Kühlmittel-Zentralanlage. IKZ Spindel mit Zufuhr von Kühlmittel durch die Werkzeugmitte Kühleinheit für den Arbeits-Spindeleinsatz Elektrischer Schaltschrank mit Klimaanlage Schutzverkleidung für den Arbeitsbereich Schutz-Zaunverkleidung, unten Blech und oben Sicherheitsglas, für den gesamten Arbeitsraum der Maschine. Puffer-Regal mit 5 Werkzeugplätzen für rasche Werkzeugbereitstellung Werkzeugkegelreinigung Hochdruck Kühlmittelzufuhr 65 Bar Laser Kontrolle Werkzeugverfügbarkeit Induktivtaster für den Temperaturausgleich an der Elektrospindel Tool Monitor Renishaw Taster Typ RMP 60 Rotoclear Absauger AR Maschinenvorbereitung zu hydraulischen Aufspannung (am Drehtisch) Automatisierung der Anlage

Steuerung Okuma OSP-P200M ︱Palettengröße 500x500 mm︱Anzahl Paletten 2 x︱Tischbelastung 750 kg︱Verstellweg X-Achse 700 mm︱Verstellweg Y-Achse 900 mm︱Verstellweg Z-Achse 780 mm︱Tisch Indexierung 0,001 °︱Spindelkonus ISO 50 ︱Spindeldrehzahl 6.000 1/min︱Spindelantrieb 30/22 kW︱Anzahl im Magazin 60 ︱Breite 3080 mm︱Länge 5970 mm︱Höhe 3282 mm︱Gewicht 25900 kg︱

---

x-Weg 2500 mm︱y-Weg 1600 mm︱z-Weg 800 mm︱w-Achse 500 mm︱Steuerung Siemens 840 D ︱Spindelaufnahme ISO HSK A 63 / A 100 ︱Spindeldrehzahlen 4000 / 18000 U/min︱Spindelantrieb 30 / 35 kW︱Arbeitsvorschub 1- 30000 mm/min︱Tischgröße 2000 x 2000 mm︱Tischbelastung 25000 kg︱Werkzeugmagazin mit 60 pieces︱A-Achse +90 / -120 °︱b-Achse 360 °︱c-Achse +/- 180 °︱Gesamtleistungsbedarf 60 kW︱Maschinengewicht ca. 63 t︱Raumbedarf ca. 10,8 x 7,5 x 5,5 m︱

---

Horizontales Fahrständer-Bearbeitungszentrum usgestattet mit: - CNC-Steuerung Siemens 840 D (7-Achsen gesteuert) - Siemens Simatic S 611 D - Werkzeugwechlser 60-fach HSK A 100 - Späneförderer - Kühlmitteleinrichtung mit IKZ (2 MPa) - Drehtisch 2000x2000mm - 25t - 4 Wechsel-Köpfe: -- Spindelkopf "VKE" (18000 U/min - 25/35 KW - HSK A 63) -- Spindelkopf "VA1" (4000 U/min- 30 KW - HSK A 100) -- Spindelkopf "VK" (4000 U/min- 30 KW - HSK A 100) -- Spindelkopf "VO" (4000 U/min- 30 KW - HSK A 100)

x Weg 1200 mm︱y Weg 1100 mm︱z Weg 1100 mm︱-------------------------------------------------- ︱ARBEITSBEREICH -KUBISCH- ︱- Anzahl Bearbeitungsachsen (ohne Parallelachsen) 4 ︱- .. davon simultane CNC Achsen 4 ︱- Verfahrweg X-Achse 1200 mm︱- Verfahrweg Y-Achse 1100 mm︱- Verfahrweg Z-Achse 1100 mm︱TISCH ︱- Aufspannfläche (vorne-hinten) 800 mm︱- Aufspannfläche Durchmesser 800 mm︱- Werkstück Gewicht (max) 1500 kg︱FRÄSSPINDEL / KOPF ︱- Drehzahlbereich bis 12000 /min︱- Spindeldurchmesser 250 mm︱- Werkzeugaufnahme: ISO BT 50 ︱- Antriebsleistung S1 100% 36 kW︱ACHSANTRIEBE ︱

---

Ausstattung: Späneförderer IKZ (innere Kühlmittelzufuhr) 5-70 bar Kühlmittelbehälter 1.465 l Kühlmittel-Sprühpistole zur Späneabfuhr Arbeitsraumspülung Kühlaggregat 8500 W Maschinen in einem guten und gepflegten Zustand

x-Weg 1400 mm︱y-Weg 1200 mm︱z-Weg 1350 mm︱Steuerung FANUC MSX 710︱Anzahl der Paletten 2x ︱Palettengröße 800x800 mm︱Tischbelastung 3 t︱Vorschub 5000 mm/min︱Eilgang 5000 mm/min︱Drehzahl 10000 U/min︱Antrieb 30 kW︱Werkzeugaufnahme SK 50 ︱Werkzeugwechseleinrichtung 180-fach ︱Maschinengewicht ca. 25 t︱Raumbedarf ca. 7x7x3,5 m︱

---

volle 4. Achse

x-Weg 730 mm︱y-Weg 730 mm︱z-Weg 740 mm︱Steuerung Mazatrol MATRIX Nexus ︱Anzahl der Paletten 2 ︱Palettengröße 500 x 500 mm︱Max. Werkstückhöhe 1000 mm︱max. Werkstückdurchmesser 800 mm︱Drehzahlbereich - fräsen 12.000 U/min︱Werkzeugaufnahme ISO 40 ︱Werkzeugwechsler 40 pos.︱Antriebsleistung - Frässpindel 26 kW︱B-Achse (Tisch) 360000 x 1 °︱Werkstückgewicht 500 kg︱Vorschub 0 - 50 m/min︱Maschinengewicht ca. 11 t︱Raumbedarf ca. 4,9 x 2,45 x 2,85 m︱

---

ausgestattet mit: - CNC Steuerung MAZATROL MATRIX Nexus - 2 Paletten 500 x 500mm - Werkzeugwechsler 40-fach (ISO 40) - Späneförderer - IKZ 10bar - Werkzeuglängenmeßeinrichtung und Werkzeugbruchüberwachung

x-Weg 560 mm︱y-Weg 560 mm︱z-Weg 600 mm︱Steuerung Professional 5 ︱Gesamtleistungsbedarf - kW︱Maschinengewicht ca. - t︱Raumbedarf ca. - m︱

---

x-Weg 630 mm︱y-Weg 800 mm︱z-Weg 630 mm︱Steuerung SIN840D ︱B - Achse 360 X 0,001 °︱Vorschub X/Y/Z/-Achse 1 - 100.000 mm/min︱Eilgang X/Y/Z 100 m/min︱Spindeldrehzahlen - stufenlos 1 - 18.000 U/min︱Antriebsleistung 40 % ED 35,00 KW︱Antriebsleistung 100% ED 25,00 kW︱Werkzeugaufnahme SK40 ︱Drehmoment bei 40% / 100% ED 119 / 85 Nm︱Palettengröße 2x 500 x 500 mm︱Werkstückgewicht max. 600 kg︱Vorschub B-Achse 14.400 ° / min︱Werkzeugmagazin mit 45 ︱Werkzeugdurchmesser 90 mm︱Werkzeugdurchmesser bei 2 Freiplätzen 160 mm︱Werkzeuglänge - max. 450 mm︱Werkzeuggewicht max. 10,00 kg︱

---

Mit Steuerung SIEMENS SINUMERIK 840D powerline, Werkzeug-Radmagazin, Motorspindel 18.000 U/min, NC-Rundtisch, Späneförderer, Kühlmittelanlage mit IKZ, elektron. Handrad.

x-Weg 730 mm︱y-Weg 650 mm︱z-Weg 730 mm︱Steuerung FANUC PRO 5 ︱Eilgänge x/y/z 60 mm/min︱Palettenwechler 2 x 500 mm ︱Tischbelastung 700 Kg︱Spindeldrehzahl: 20-14.000 ︱Spindelkonus HSK 100 ︱Innere Kühlung Zuführung 30 bar︱Werkzeugwechseleinrichtung 60 pos︱Palettengröße 500 x 500 mm︱Einschaltstunden 19.404 h︱Spindelstunde 6.467 h︱Maschinengewicht ca. 17.0 t︱

---

4 - Achsen 360 x 1°

Steuerung Okuma OSP-P200M ︱Palettengröße 630x630 mm︱Anzahl Paletten 2 x︱Tischbelastung 1130 kg︱Verstellweg X-Achse 1000 mm︱Verstellweg Y-Achse 900 mm︱Verstellweg Z-Achse 1000 mm︱Tisch Indexierung 0,001 °︱Spindelkonus ISO 50 ︱Spindeldrehzahl 12.000 1/min︱Spindelantrieb 37/26 kW︱Anzahl im Magazin 40 ︱Breite 3380 mm︱Länge 29000 mm︱Höhe 3280 mm︱Gewicht 26000 kg︱

---
