          Goedicke Werkzeugmaschinenhandels GmbH - Fachhändler für gebrauchte Maschinen

          Maschinen-Liste:


          CNC Drehmaschine

          gebrauchte  CNC Drehmaschine PITTLER PV SL 1/1-1


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-734298 · CNC Drehmaschine

          PITTLER - PV SL 1/1-1 - - 1999 - SIEMENS SINUMERIK 840 C

          Technische Details
          Drehdurchmesser mm︱Drehlänge mm︱Steuerung SIEMENS SINUMERIK 840 C ︱----------------------------------- ︱ARBEITSBEREICH DREHEN . ︱ - Umlaufdurchmesser (max) 300 mm︱HAUPTSPINDEL . ︱ - Drehzahlbereich von 28 /min︱ - Drehzahlbereich bis 7000 /min︱ - Drehmoment (max.) 188 Nm︱KREUZSCHLITTEN . ︱ - Verfahrweg x-Achse 920 mm︱ - Vorschub z von 0 mm/min︱ - Vorschub z bis 24000 mm/min︱ - Vorschub x von 0 mm/min︱ - Vorschub x bis 40000 mm/min︱ - Schnittkraft 8 kN︱PLANSCHLITTEN . ︱ - Vorschub x von 0 mm/min︱ - Vorschub x bis 40000 mm/min︱
          Technische Beschreibung : Vertikale Selbstlade Drehmaschine.
            Steuerung SIEMENS SINUMERIK 840 C
            ARBEITSBEREICH DREHEN .
            - Umlaufdurchmesser (max) 300 mm
            HAUPTSPINDEL .
            - Drehzahlbereich von 28 /min
            - Drehzahlbereich bis 7000 /min
            - Drehmoment (max.) 188 Nm
            KREUZSCHLITTEN .
            - Verfahrweg x-Achse 920 mm
            - Vorschub z von 0 mm/min
            - Vorschub z bis 24000 mm/min
            - Vorschub x von 0 mm/min
            - Vorschub x bis 40000 mm/min
            - Schnittkraft 8 kN
            PLANSCHLITTEN .
            - Vorschub x von 0 mm/min
            - Vorschub x bis 40000 mm/min
            Beschreibung :
            Technische Beschreibung :

            Vertikale Selbstlade Drehmaschine.


          Datenblatt
          Anfrage / Kontakt
          gebrauchte  CNC Drehmaschine PITTLER PV SL 1/2-2


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-734309 · CNC Drehmaschine

          PITTLER - PV SL 1/2-2 - - 1998 - SIEMENS SINUMERIK 840 C

          Technische Details
          Drehdurchmesser 300 mm︱Drehlänge mm︱Steuerung SIEMENS SINUMERIK 840 C ︱----------------------------------- ︱ARBEITSBEREICH DREHEN . ︱ - Drehdurchmesser (max) 300 mm︱HAUPTSPINDEL . ︱ - Spindelbohrung 170 mm︱ - Drehzahlbereich von 28 /min︱ - Drehzahlbereich bis 7000 /min︱ - Drehmoment (max.) 188 Nm︱PLANSCHLITTEN . ︱ - Vorschub x von 0 mm/min︱ - Vorschub x bis 40000 mm/min︱ELEKTRISCHE ANSCHLUSSDATEN . ︱ - Anschlussleistung 102 kVA︱ - Anschlussspannung 400 V︱ - Netzfrequenz 50 Hz︱ABMESSUNGEN / GEWICHTE . ︱ - Gesamthöhe 2900 mm︱
            Drehdurchmesser 300 mm
            Steuerung SIEMENS SINUMERIK 840 C
            ARBEITSBEREICH DREHEN .
            - Drehdurchmesser (max) 300 mm
            HAUPTSPINDEL .
            - Spindelbohrung 170 mm
            - Drehzahlbereich von 28 /min
            - Drehzahlbereich bis 7000 /min
            - Drehmoment (max.) 188 Nm
            PLANSCHLITTEN .
            - Vorschub x von 0 mm/min
            - Vorschub x bis 40000 mm/min
            ELEKTRISCHE ANSCHLUSSDATEN .
            - Anschlussleistung 102 kVA
            - Anschlussspannung 400 V
            - Netzfrequenz 50 Hz
            ABMESSUNGEN / GEWICHTE .
            - Gesamthöhe 2900 mm
          Datenblatt
          Anfrage / Kontakt
          gebrauchte  CNC Drehmaschine EMAG VSC 200


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-734330 · CNC Drehmaschine

          EMAG - VSC 200 - - 1996 - SIEMENS 840 C

          Technische Details
          Drehdurchmesser 260 mm︱Drehlänge 200 mm︱Steuerung SIEMENS 840 C ︱----------------------------------- ︱ARBEITSBEREICH DREHEN . ︱ - Drehdurchmesser (max) 260 mm︱ - Werkstücklänge (max) 200 mm︱ - Werkstückgewicht max. 50 kg︱HAUPTSPINDEL . ︱ - Spindelbohrung 50 mm︱ - Drehzahlbereich von 10 /min︱ - Drehzahlbereich bis 6000 /min︱ - Drehmoment (max.) 460 Nm︱ - Spindeldurchmesser 100 mm︱ELEKTRISCHE ANSCHLUSSDATEN . ︱ - Leistungsaufnahme (gesamt) 30 kW︱ - Anschlussleistung 40 kVA︱ - Anschlussspannung 400 V︱ - Netzfrequenz 50 Hz︱ABMESSUNGEN / GEWICHTE .
            Drehdurchmesser 260 mm
            Drehlänge 200 mm
            Steuerung SIEMENS 840 C
            ARBEITSBEREICH DREHEN .
            - Drehdurchmesser (max) 260 mm
            - Werkstücklänge (max) 200 mm
            - Werkstückgewicht max. 50 kg
            HAUPTSPINDEL .
            - Spindelbohrung 50 mm
            - Drehzahlbereich von 10 /min
            - Drehzahlbereich bis 6000 /min
            - Drehmoment (max.) 460 Nm
            - Spindeldurchmesser 100 mm
            ELEKTRISCHE ANSCHLUSSDATEN .
            - Leistungsaufnahme (gesamt) 30 kW
            - Anschlussleistung 40 kVA
            - Anschlussspannung 400 V
            - Netzfrequenz 50 Hz
            ABMESSUNGEN / GEWICHTE .
          Datenblatt
          Anfrage / Kontakt

          Drehmaschine - zyklengesteuert

          gebrauchte  Drehmaschine - zyklengesteuert BOEHRINGER DUS 800


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-741989 · Drehmaschine - zyklengesteuert

          BOEHRINGER - DUS 800 - - 1997 - SIEMENS SINUMERIK 805

          Technische Details
          Drehdurchmesser 515 mm︱Drehlänge 3000 mm︱Steuerung SIEMENS SINUMERIK 805 ︱----------------------------------- ︱ARBEITSBEREICH DREHEN . ︱ - Umlaufdurchmesser (max) 820 mm︱ - Drehdurchmesser (max) 515 mm︱ - Werkstücklänge (max) 3000 mm︱HAUPTSPINDEL . ︱ - Spindelbohrung 125 mm︱ - Drehzahlbereich bis 1600 /min︱ - Stufenlose Drehzahlregelung : ja . ︱ - Antriebsleistung (max.) 46 kW︱REITSTOCK . ︱ - Pinolenhub 280 mm︱ - Pinolendurchmesser 125 mm︱ - Pinolenaufnahme : MK 6 . ︱LÜNETTE . ︱ - Bauart : geschlossen . ︱ - Werkstücklagerung : Rollen .
          Technische Beschreibung : Zyklengesteuerte Drehmaschine in sehr gutem Zustand. Multifix - System ohne Halter, 2 Lynetten, 1 Planscheibe Ø 800. Spindellaufzeit : 10.803 Std. Programm Laufzeit : 9.137 Std.
            Drehdurchmesser 515 mm
            Drehlänge 3000 mm
            Steuerung SIEMENS SINUMERIK 805
            ARBEITSBEREICH DREHEN .
            - Umlaufdurchmesser (max) 820 mm
            - Drehdurchmesser (max) 515 mm
            - Werkstücklänge (max) 3000 mm
            HAUPTSPINDEL .
            - Spindelbohrung 125 mm
            - Drehzahlbereich bis 1600 /min
            - Stufenlose Drehzahlregelung . .
            - Antriebsleistung (max.) 46 kW
            REITSTOCK .
            - Pinolenhub 280 mm
            - Pinolendurchmesser 125 mm
            - Pinolenaufnahme : MK 6 .
            LÜNETTE .
            - Bauart : geschlossen .
            - Werkstücklagerung : Rollen .
            Beschreibung :
            Technische Beschreibung :

            Zyklengesteuerte Drehmaschine in sehr gutem Zustand.
            Multifix - System ohne Halter, 2 Lynetten, 1 Planscheibe Ø 800.
            Spindellaufzeit : 10.803 Std.
            Programm Laufzeit : 9.137 Std.


          Datenblatt
          Anfrage / Kontakt
          Anzeige

          Radialbohrmaschine

          gebrauchte  Radialbohrmaschine SMTCL Z 3080 x 25


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-729439 · Radialbohrmaschine

          SMTCL - Z 3080 x 25 - - 2008 -

          Technische Details
          Bohrleistung in Stahl (Durchmesser) 80 mm︱Ausladung 2500 mm︱Werkstückhöhe - max. mm︱----------------------------------- ︱ARBEITSBEREICH -BOHREN- . ︱ - Bohrleistung Vollbohren (Stahl) 80 mm︱ - Ausladung (max) 2500 mm︱ - Verfahrweg horizontal 2000 mm︱ - Verfahrweg vertikal 1000 mm︱ - Pinolenhub 450 mm︱ARBEITSSPINDEL / KOPF . ︱ - Drehzahlbereich von 16 /min︱ - Drehzahlbereich bis 1250 /min︱ - Anzahl Getriebestufen 16 ︱ - Spindeldurchmesser 104 mm︱ - Aufnahme : MK 6 . ︱ - Antriebsleistung (max.) 7.5 kW︱ - max. Abstand Spindel ... Aufspannfläche 2000 mm︱ELEKTRISCHE ANSCHLUSSDATEN . ︱ - Anschlussspannung 380 V︱
          Technische Beschreibung : Sehr stabile Radialbohrmaschine. Zubehör : Winkeltisch 1000 x 800 x 800. Kühlmitteleinrichtung. Zustandsbeschreibung : Neuwertige Vorführmaschine.
            Bohrleistung in Stahl (Durchmess. 80 mm
            Ausladung 2500 mm
            ARBEITSBEREICH -BOHREN- .
            - Bohrleistung Vollbohren (Sta. 80 mm
            - Ausladung (max) 2500 mm
            - Verfahrweg horizontal 2000 mm
            - Verfahrweg vertikal 1000 mm
            - Pinolenhub 450 mm
            ARBEITSSPINDEL / KOPF .
            - Drehzahlbereich von 16 /min
            - Drehzahlbereich bis 1250 /min
            - Anzahl Getriebestufen 16
            - Spindeldurchmesser 104 mm
            - Aufnahme : MK 6 .
            - Antriebsleistung (max.) 7.5 kW
            - max. Abstand Spindel ... Auf. 2000 mm
            ELEKTRISCHE ANSCHLUSSDATEN .
            - Anschlussspannung 380 V
            Beschreibung :
            Technische Beschreibung :

            Sehr stabile Radialbohrmaschine.


            Zubehör :

            Winkeltisch 1000 x 800 x 800.
            Kühlmitteleinrichtung.


            Zustandsbeschreibung :

            Neuwertige Vorführmaschine.


          Datenblatt
          Anfrage / Kontakt
          gebrauchte  Radialbohrmaschine SMTCL Z 30100 x 31


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-729437 · Radialbohrmaschine

          SMTCL - Z 30100 x 31 - - 2008 -

          Technische Details
          Bohrleistung in Stahl (Durchmesser) 100 mm︱Ausladung 3150 mm︱Werkstückhöhe - max. mm︱----------------------------------- ︱ARBEITSBEREICH -BOHREN- . ︱ - Bohrleistung Vollbohren (Stahl) 100 mm︱ - Ausladung (max) 3150 mm︱ - Verfahrweg horizontal 2600 mm︱ - Verfahrweg vertikal 1250 mm︱ - Pinolenhub 500 mm︱ARBEITSSPINDEL / KOPF . ︱ - Drehzahlbereich von 8 /min︱ - Drehzahlbereich bis 1000 /min︱ - Anzahl Getriebestufen 16 ︱ - Spindeldurchmesser 112 mm︱ - Aufnahme : MK 6 . ︱ - Antriebsleistung (max.) 15 kW︱ - max. Abstand Spindel ... Aufspannfläche 2500 mm︱TISCH . ︱ - Aufspannfläche (links-rechts) 1250 mm︱
          Technische Beschreibung : Sehr stabile Radialbohrmaschine mit einem Säulendurchmesser von 700 mm und 16 Vorschubstufen von 0,06-3,20 mm/Umdr. Elektrische Höhenverstellung und Hydromechanische Klemmung des Auslegerarmes. Drehzahlwechsel elektromechanisch über Vorwahlrad und Wählhebel. Zubehör : Würfeltisch 1250 x 800 x 800. Kühlmitteleinrichtung. Zustandsbeschreibung : Neuwertige Vorführmaschine.
            Bohrleistung in Stahl (Durchmess. 100 mm
            Ausladung 3150 mm
            ARBEITSBEREICH -BOHREN- .
            - Bohrleistung Vollbohren (Sta. 100 mm
            - Ausladung (max) 3150 mm
            - Verfahrweg horizontal 2600 mm
            - Verfahrweg vertikal 1250 mm
            - Pinolenhub 500 mm
            ARBEITSSPINDEL / KOPF .
            - Drehzahlbereich von 8 /min
            - Drehzahlbereich bis 1000 /min
            - Anzahl Getriebestufen 16
            - Spindeldurchmesser 112 mm
            - Aufnahme : MK 6 .
            - Antriebsleistung (max.) 15 kW
            - max. Abstand Spindel ... Auf. 2500 mm
            TISCH .
            - Aufspannfläche (links-recht. 1250 mm
            Beschreibung :
            Technische Beschreibung :

            Sehr stabile Radialbohrmaschine mit einem
            Säulendurchmesser von 700 mm und 16 Vorschubstufen von 0,06-3,20 mm/Umdr.
            Elektrische Höhenverstellung und Hydromechanische Klemmung des Auslegerarmes.
            Drehzahlwechsel elektromechanisch über Vorwahlrad und Wählhebel.


            Zubehör :

            Würfeltisch 1250 x 800 x 800.
            Kühlmitteleinrichtung.


            Zustandsbeschreibung :

            Neuwertige Vorführmaschine.


          Datenblatt
          Anfrage / Kontakt

          Fahrständerfräsmaschine

          gebrauchte  Fahrständerfräsmaschine MECOF AGILE CS-500


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-746471 · Fahrständerfräsmaschine

          MECOF - AGILE CS-500 - - 2000 - HEIDENHAIN TNC 430

          Technische Details
          x-Weg 6000 mm︱y-Weg 1250 mm︱z-Weg 1700 mm︱Steuerung HEIDENHAIN TNC 430 ︱----------------------------------- ︱BAUWEISE . ︱ - Bauweise : Fahrständer . ︱ARBEITSBEREICH -FRÄSEN- . ︱ - Verfahrweg x-Achse 6000 mm︱ - Verfahrweg y-Achse 1250 mm︱ - Verfahrweg z 1700 mm︱TISCH . ︱ - Aufspannfläche (links-rechts) 7300 mm︱ - Aufspannfläche (vorne-hinten) 1090 mm︱ - Werkstückgewicht (max) 8000 kg︱ARBEITSSPINDEL / KOPF . ︱ - Spindeltyp : Orthogonalkopf . ︱ - Schwenkbarkeit 360 °︱ - - Betätigungsweise : automatisch . ︱ - - Positionierbarkeit 1 °︱
          Technische Beschreibung : Fahrständerfräsmaschine mit Universalkopf mit 30 kW, SK 50 Aufnahme und zusätzlicher Elektrospindel E28 mit 15 kW und einer max. Drehzahl von 21000 U/min, Werkzeugaufnahme HSK 50. Optional erhältlich 3 Tischverbreiterungen und 3 Aufspannwinkel 2.500 hoch .
            x-Weg 6000 mm
            y-Weg 1250 mm
            z-Weg 1700 mm
            Steuerung HEIDENHAIN TNC 430
            BAUWEISE .
            - Bauweise : Fahrständer .
            ARBEITSBEREICH -FRÄSEN- .
            - Verfahrweg x-Achse 6000 mm
            - Verfahrweg y-Achse 1250 mm
            - Verfahrweg z 1700 mm
            TISCH .
            - Aufspannfläche (links-recht. 7300 mm
            - Aufspannfläche (vorne-hinte. 1090 mm
            - Werkstückgewicht (max) 8000 kg
            ARBEITSSPINDEL / KOPF .
            - Spindeltyp : Orthogonalkopf .
            - Schwenkbarkeit 360 °
            - - Betätigungsweise : automa. .
            - - Positionierbarkeit 1 °
            Beschreibung :
            Technische Beschreibung :

            Fahrständerfräsmaschine mit Universalkopf mit 30 kW, SK 50 Aufnahme und zusätzlicher Elektrospindel E28 mit 15 kW und einer max. Drehzahl von 21000 U/min, Werkzeugaufnahme HSK 50.
            Optional erhältlich 3 Tischverbreiterungen und 3 Aufspannwinkel 2.500 hoch .


          Datenblatt
          Anfrage / Kontakt

          Portalfräsmaschine

          gebrauchte  Portalfräsmaschine WALDRICH COBURG MULTITEC 2500 AP


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-739597 · Portalfräsmaschine

          WALDRICH COBURG - MULTITEC 2500 AP - - 2002 - SIEMENS 840 D

          Technische Details
          x-Weg 4000 mm︱y-Weg 3500 mm︱z-Weg 1500 mm︱Steuerung SIEMENS 840 D ︱----------------------------------- ︱ARBEITSBEREICH -FRÄSEN- . ︱ - Verfahrweg x-Achse 4000 mm︱ - Verfahrweg y-Achse 3500 mm︱ - Verfahrweg z 1500 mm︱ - Verfahrweg w-Achse 1500 mm︱PORTAL . ︱ - Ständerdurchgang 2500 mm︱TISCH . ︱ - Aufspannfläche (links-rechts) 3000 mm︱ - Aufspannfläche (vorne-hinten) 2000 mm︱ - Werkstückgewicht (max) 10000 kg︱ARBEITSSPINDEL / KOPF . ︱ - Spindeltyp : vertikal . ︱ - Drehzahlbereich von 5 /min︱ - Drehzahlbereich bis 6000 /min︱
          Technische Beschreibung : Portalbearbeitungszentrum mit Werkzeugwechselsystem und zweiter Tischplatte.
            x-Weg 4000 mm
            y-Weg 3500 mm
            z-Weg 1500 mm
            Steuerung SIEMENS 840 D
            ARBEITSBEREICH -FRÄSEN- .
            - Verfahrweg x-Achse 4000 mm
            - Verfahrweg y-Achse 3500 mm
            - Verfahrweg z 1500 mm
            - Verfahrweg w-Achse 1500 mm
            PORTAL .
            - Ständerdurchgang 2500 mm
            TISCH .
            - Aufspannfläche (links-recht. 3000 mm
            - Aufspannfläche (vorne-hinte. 2000 mm
            - Werkstückgewicht (max) 10000 kg
            ARBEITSSPINDEL / KOPF .
            - Spindeltyp : vertikal .
            - Drehzahlbereich von 5 /min
            - Drehzahlbereich bis 6000 /min
            Beschreibung :
            Technische Beschreibung :

            Portalbearbeitungszentrum mit Werkzeugwechselsystem
            und zweiter Tischplatte.


          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte  Portalfräsmaschine WALDRICH SIEGEN POWERTEC 4000 AP


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-739559 · Portalfräsmaschine

          WALDRICH SIEGEN - POWERTEC 4000 AP - - 1995 - SIEMENS 840 C

          Technische Details
          x-Weg 14000 mm︱y-Weg 5000 mm︱z-Weg 1500 mm︱Steuerung SIEMENS 840 C ︱----------------------------------- ︱ARBEITSBEREICH -FRÄSEN- . ︱ - Verfahrweg x-Achse 14000 mm︱ - Verfahrweg y-Achse 5000 mm︱ - Verfahrweg z 1500 mm︱ - Verfahrweg w-Achse 3000 mm︱PORTAL . ︱ - Durchgangshöhe 4500 mm︱ - Ständerdurchgang 4000 mm︱TISCH . ︱ - Aufspannfläche (links-rechts) 9000 mm︱ - Aufspannfläche (vorne-hinten) 3000 mm︱ - Werkstückgewicht (max) 100000 kg︱ARBEITSSPINDEL / KOPF . ︱ - Spindeltyp : vertikal . ︱ - Drehzahlbereich von 2 /min︱
          Technische Beschreibung : Portalfräszentrum mit je 3 Tischpaletten 9000 x 3000 mm. 420 Werkzeugplätze im Wechselsystem. 16 Plätze für Kopfwechsel. Videoüberwachung per Kamera. Hochdruck-Kühlmittelanlage für Innenkühlung 70 bar. Verfügbare Spindeleinheiten (Köpfe) - starrer Winkelkopf HS800C600 105 kW 600 lang. - starrer Winkelkopf HSD350C850 50 kW 850 lang. - starrer Winkelkopf HSD 40C880 12 kw 880 lang. - starrer Winkelkopf HSD190C1000 30 kw 1000 lang. - Vertikalspindeleinheit VS800C 105 kW 900 lang. - Universalspindeleinh. USIO40C 20 kW B-Achse 1°weise schwenkbar. - Schrägwinkelspindeleinh.SO800C905 -22,5° fest. - Schrägwinkelspindeleinh.HSE1200CS -25 ° fest. - Universalspindeleinh. ( Gabelfräskopf ) USP475C 75kW 1/2° Hirth. Zusätzlich 1 Bohrverlängerung SE350C + 1 SE500C. Zustandsbeschreibung : Die beiden identischen Maschinen wurden in 2011/2012 von WALDRICH COBURG retrofitted und umgebaut. Die Fräslänge wurde auf 14 mtr. erweitert und ein Palettenbahnhof wurde installiert. Die beiden Maschinen sind nach Absprache unter Strom vorführbar. Video : https://youtu.be/1QQV0A5vzf0
            x-Weg 14000 mm
            y-Weg 5000 mm
            z-Weg 1500 mm
            Steuerung SIEMENS 840 C
            ARBEITSBEREICH -FRÄSEN- .
            - Verfahrweg x-Achse 14000 mm
            - Verfahrweg y-Achse 5000 mm
            - Verfahrweg z 1500 mm
            - Verfahrweg w-Achse 3000 mm
            PORTAL .
            - Durchgangshöhe 4500 mm
            - Ständerdurchgang 4000 mm
            TISCH .
            - Aufspannfläche (links-recht. 9000 mm
            - Aufspannfläche (vorne-hinte. 3000 mm
            - Werkstückgewicht (max) 100000 kg
            ARBEITSSPINDEL / KOPF .
            - Spindeltyp : vertikal .
            - Drehzahlbereich von 2 /min
            Beschreibung :
            Technische Beschreibung :

            Portalfräszentrum mit je 3 Tischpaletten 9000 x 3000 mm.
            420 Werkzeugplätze im Wechselsystem.
            16 Plätze für Kopfwechsel.
            Videoüberwachung per Kamera.
            Hochdruck-Kühlmittelanlage für Innenkühlung 70 bar.

            Verfügbare Spindeleinheiten (Köpfe)
            - starrer Winkelkopf HS800C600 105 kW 600 lang.
            - starrer Winkelkopf HSD350C850 50 kW 850 lang.
            - starrer Winkelkopf HSD 40C880 12 kw 880 lang.
            - starrer Winkelkopf HSD190C1000 30 kw 1000 lang.
            - Vertikalspindeleinheit VS800C 105 kW 900 lang.
            - Universalspindeleinh. USIO40C 20 kW B-Achse 1°weise schwenkbar.
            - Schrägwinkelspindeleinh.SO800C905 -22,5° fest.
            - Schrägwinkelspindeleinh.HSE1200CS -25 ° fest.
            - Universalspindeleinh. ( Gabelfräskopf ) USP475C 75kW 1/2° Hirth.

            Zusätzlich 1 Bohrverlängerung SE350C + 1 SE500C.


            Zustandsbeschreibung :

            Die beiden identischen Maschinen wurden in 2011/2012 von WALDRICH COBURG
            retrofitted und umgebaut. Die Fräslänge wurde auf 14 mtr. erweitert und
            ein Palettenbahnhof wurde installiert.
            Die beiden Maschinen sind nach Absprache unter Strom vorführbar.

            Video : https://youtu.be/1QQV0A5vzf0


          Datenblatt
          Anfrage / Kontakt
          gebrauchte  Portalfräsmaschine WALDRICH COBURG POWERTEC 4000 AP


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-740868 · Portalfräsmaschine

          WALDRICH COBURG - POWERTEC 4000 AP - - 1995 - SIEMENS 840 C

          Technische Details
          x-Weg 14000 mm︱y-Weg 5000 mm︱z-Weg 1500 mm︱Steuerung SIEMENS 840 C ︱----------------------------------- ︱ARBEITSBEREICH -FRÄSEN- . ︱ - Verfahrweg x-Achse 14000 mm︱ - Verfahrweg y-Achse 5000 mm︱ - Verfahrweg z 1500 mm︱ - Verfahrweg w-Achse 3000 mm︱PORTAL . ︱ - Durchgangshöhe 4500 mm︱ - Ständerdurchgang 4000 mm︱TISCH . ︱ - Aufspannfläche (links-rechts) 9000 mm︱ - Aufspannfläche (vorne-hinten) 3000 mm︱ - Werkstückgewicht (max) 100000 kg︱ARBEITSSPINDEL / KOPF . ︱ - Spindeltyp : vertikal . ︱ - Drehzahlbereich von 2 /min︱
          Technische Beschreibung : Portalfräszentrum mit je 3 Tischpaletten 9000 x 3000 mm. 420 Werkzeugplätze im Wechselsystem. 16 Plätze für Kopfwechsel. Videoüberwachung per Kamera. Hochdruck-Kühlmittelanlage für Innenkühlung 70 bar. Verfügbare Spindeleinheiten ( Köpfe ) - starrer Winkelkopf HS800C600 105 kW 600 lang. - starrer Winkelkopf HSD350C850 50 kW 850 lang. - starrer Winkelkopf HSD 40C880 12 kw 880 lang. - starrer Winkelkopf HSD190C1000 30 kw 1000 lang. - Vertikalspindeleinheit VS800C 105 kW 900 lang. - Universalspindeleinh. USIO40C 20 kW B-Achse 1°weise schwenkbar. - Schrägwinkelspindeleinh.SO800C905 -22,5° fest. - Schrägwinkelspindeleinh.HSE1200CS -25 ° fest. - Universalspindeleinh. ( Gabelfräskopf ) USP475C 75kW 1/2° Hirth. Zusätzlich 1 Bohrverlängerung SE350C + 1 SE500C. Zustandsbeschreibung : Die beiden identischen Maschinen wurden in 2011/2012 von WALDRICH COBURG retrofitted und umgebaut. Die Fräslänge wurde auf 14 mtr. erweitert und ein Palettenbahnhof wurde installiert. Die beiden Maschinen sind unter Strom nach Absprache vorführbar. VIDEO: https://youtu.be/1QQV0A5vzf0
            x-Weg 14000 mm
            y-Weg 5000 mm
            z-Weg 1500 mm
            Steuerung SIEMENS 840 C
            ARBEITSBEREICH -FRÄSEN- .
            - Verfahrweg x-Achse 14000 mm
            - Verfahrweg y-Achse 5000 mm
            - Verfahrweg z 1500 mm
            - Verfahrweg w-Achse 3000 mm
            PORTAL .
            - Durchgangshöhe 4500 mm
            - Ständerdurchgang 4000 mm
            TISCH .
            - Aufspannfläche (links-recht. 9000 mm
            - Aufspannfläche (vorne-hinte. 3000 mm
            - Werkstückgewicht (max) 100000 kg
            ARBEITSSPINDEL / KOPF .
            - Spindeltyp : vertikal .
            - Drehzahlbereich von 2 /min
            Beschreibung :
            Technische Beschreibung :

            Portalfräszentrum mit je 3 Tischpaletten 9000 x 3000 mm.
            420 Werkzeugplätze im Wechselsystem.
            16 Plätze für Kopfwechsel.
            Videoüberwachung per Kamera.
            Hochdruck-Kühlmittelanlage für Innenkühlung 70 bar.

            Verfügbare Spindeleinheiten ( Köpfe )
            - starrer Winkelkopf HS800C600 105 kW 600 lang.
            - starrer Winkelkopf HSD350C850 50 kW 850 lang.
            - starrer Winkelkopf HSD 40C880 12 kw 880 lang.
            - starrer Winkelkopf HSD190C1000 30 kw 1000 lang.
            - Vertikalspindeleinheit VS800C 105 kW 900 lang.
            - Universalspindeleinh. USIO40C 20 kW B-Achse 1°weise schwenkbar.
            - Schrägwinkelspindeleinh.SO800C905 -22,5° fest.
            - Schrägwinkelspindeleinh.HSE1200CS -25 ° fest.
            - Universalspindeleinh. ( Gabelfräskopf ) USP475C 75kW 1/2° Hirth.

            Zusätzlich 1 Bohrverlängerung SE350C + 1 SE500C.


            Zustandsbeschreibung :

            Die beiden identischen Maschinen wurden in 2011/2012 von WALDRICH COBURG
            retrofitted und umgebaut. Die Fräslänge wurde auf 14 mtr. erweitert und
            ein Palettenbahnhof wurde installiert.
            Die beiden Maschinen sind unter Strom nach Absprache vorführbar.


            VIDEO: https://youtu.be/1QQV0A5vzf0


          Datenblatt
          Anfrage / Kontakt

          Doppelständerpresse - Hydraulisch

          gebrauchte  Doppelständerpresse - Hydraulisch FAGOR H4-2500-5000-3000


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-746523 · Doppelständerpresse - Hydraulisch

          FAGOR - H4-2500-5000-3000 - - 2018 - SIEMENS Simatic TouchControl

          Technische Details
          Druck 2500 t︱Ständerweite 5050 mm︱Hub 1800 mm︱Steuerung SIEMENS Simatic TouchCont ︱----------------------------------- ︱PRESSEN-BAUART . ︱ - Gestellbauart : Zweiständer . ︱ - Fenster im Seitenständer : ja . ︱ - Schiebetisch : ja . ︱PRESSENKRÄFTE . ︱ - Gesamt-Nennkraft 2500 to︱PRESSENTISCH . ︱ - Aufspannfläche (links-rechts) 5000 mm︱ - Aufspannfläche (vorne-hinten) 3000 mm︱ - Tischhöhe über Flur 820 mm︱STÖSSEL . ︱ - Aufspannfläche (links-rechts) 5000 mm︱ - Aufspannfläche (vorne-hinten) 3000 mm︱ - Hub 1800 mm︱STÖSSEL (HYDR. PRESSE) .
          Technische Beschreibung : Hydraulische Presse mit : Front- Schiebetisch, Hydraulisches Ziehkissen im Tisch, Hydraulisches Ziehkissen im Stössel, 16 hydraulische Werkzeugspanner ( 8+8 ) eine hydr. Einrichtung zum Ausgleich von aussermittigen Kräften. Siemens HMI Touch Steuerung , ideal für tryout von Werkzeugen. Max. 490 mm/sec Zustellgeschwindigkeit des Stössels. Konstruktive Tischdurchbiegung nach Herstellerangaben = 0,125 mm/m. Zustandsbeschreibung : Die Maschine wurde 2018 hergestellt und 2019 in Betrieb genommen und war danach nur sporadisch im Einsatz. Der Zustand kann als neuwertig bezeichnet werden. Eine Besichtigung der Maschine im Werk ist mit einem gewissen Vorlauf, bedingt durch die Pandemie, möglich. VIDEO vom Drucktest, April 2021 : https://youtu.be/D_2_eUSJL-E
            Druck 2500 t
            Ständerweite 5050 mm
            Hub 1800 mm
            Steuerung SIEMENS Simatic TouchCont
            PRESSEN-BAUART .
            - Gestellbauart : Zweiständer. .
            - Fenster im Seitenständer : . .
            - Schiebetisch : ja .
            PRESSENKRÄFTE .
            - Gesamt-Nennkraft 2500 to
            PRESSENTISCH .
            - Aufspannfläche (links-recht. 5000 mm
            - Aufspannfläche (vorne-hinte. 3000 mm
            - Tischhöhe über Flur 820 mm
            STÖSSEL .
            - Aufspannfläche (links-recht. 5000 mm
            - Aufspannfläche (vorne-hinte. 3000 mm
            - Hub 1800 mm
            STÖSSEL (HYDR. PRESSE) .
            Beschreibung :
            Technische Beschreibung :

            Hydraulische Presse mit :
            Front- Schiebetisch,
            Hydraulisches Ziehkissen im Tisch,
            Hydraulisches Ziehkissen im Stössel,
            16 hydraulische Werkzeugspanner ( 8+8 )
            eine hydr. Einrichtung zum Ausgleich von aussermittigen Kräften.
            Siemens HMI Touch Steuerung ,
            ideal für tryout von Werkzeugen.
            Max. 490 mm/sec Zustellgeschwindigkeit des Stössels.
            Konstruktive Tischdurchbiegung nach Herstellerangaben = 0,125 mm/m.


            Zustandsbeschreibung :

            Die Maschine wurde 2018 hergestellt und 2019 in Betrieb genommen und war danach nur sporadisch im Einsatz. Der Zustand kann als neuwertig bezeichnet werden. Eine Besichtigung der Maschine im Werk ist mit einem gewissen Vorlauf, bedingt durch die Pandemie, möglich.

            VIDEO vom Drucktest, April 2021 :

            https://youtu.be/D_2_eUSJL-E


          Datenblatt
          Anfrage / Kontakt

          Mechanische - Doppelständerziehpresse

          gebrauchte  Mechanische - Doppelständerziehpresse ERFURT PKZV IV/500


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-740618 · Mechanische - Doppelständerziehpresse

          ERFURT - PKZV IV/500 - - - SIEMENS SIMATIC S 7

          Technische Details
          Druck 500 t︱Ständerweite mm︱Hub 500 mm︱Steuerung SIEMENS SIMATIC S 7 ︱----------------------------------- ︱PRESSEN-BAUART . ︱ - Gestellbauart : Zweiständer . ︱ - Schiebetisch : ja . ︱PRESSENKRÄFTE . ︱ - Gesamt-Nennkraft 500 to︱PRESSENTISCH . ︱ - Aufspannfläche (links-rechts) 2800 mm︱ - Aufspannfläche (vorne-hinten) 1800 mm︱STÖSSEL . ︱ - Aufspannfläche (links-rechts) 2800 mm︱ - Aufspannfläche (vorne-hinten) 1800 mm︱ - Hub 500 mm︱ - Hubzahl max. 20 /min︱ZIEHKISSEN (TISCHKISSEN) . ︱ - Anzahl Ziehkissen 0
          Technische Beschreibung : Presse wurde als Schnittpresse genutzt. Tisch ist ohne Ziehkissen.
            Druck 500 t
            Hub 500 mm
            Steuerung SIEMENS SIMATIC S 7
            PRESSEN-BAUART .
            - Gestellbauart : Zweiständer. .
            - Schiebetisch : ja .
            PRESSENKRÄFTE .
            - Gesamt-Nennkraft 500 to
            PRESSENTISCH .
            - Aufspannfläche (links-recht. 2800 mm
            - Aufspannfläche (vorne-hinte. 1800 mm
            STÖSSEL .
            - Aufspannfläche (links-recht. 2800 mm
            - Aufspannfläche (vorne-hinte. 1800 mm
            - Hub 500 mm
            - Hubzahl max. 20 /min
            ZIEHKISSEN (TISCHKISSEN) .
            - Anzahl Ziehkissen 0
            Beschreibung :
            Technische Beschreibung :

            Presse wurde als Schnittpresse genutzt.
            Tisch ist ohne Ziehkissen.


          Datenblatt
          Anfrage / Kontakt
          Anzeige

          Bandanlage

          gebrauchte  Bandanlage AMTEC PBS 24/24


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-729197 · Bandanlage

          AMTEC - PBS 24/24 - - 1994 -

          Technische Details
          Materialbreite mm︱Coilgewicht t︱Materialstärke mm︱----------------------------------- ︱ - Leistungsaufnahme (gesamt) 30 kW︱ - Anschlussspannung 500 V︱ - Netzfrequenz 50 Hz︱
          Technische Beschreibung : Das Platinenbeschichtungssystem PBS dient zum vollflächigen oder partiellen Auftragen von Schmiermitteln auf Rechteck- und Formplatinen. Die Beschichtung erfolgt für Ober- und Unterseite getrennt über je eine Ventilreihe, zwischen denen die Platinen mit gleichmäßiger Geschwindikeit hindurchgefahren werden. Ausflussrate und Sprühbild der Sprühventile sind für Ober- und Unterseite individuell einstellbar. Eine Ziehmittelheizung ermöglicht die Verarbeitung hochviskoser Ziehschmierstoffe. Baujahr : 12/1994 Platinenlänge max. 1800 mm Platinenbreite max. 2500 mm Medium Emulsion, Öl, Fett Auftragsmenge 0,5 - 5,0 g/m2 Durchlaufgeschwindikeit 20-100 m/min. Durchlaufhöhe 1330 mm Sprühabstand 100-180 mm Anzahl Ventilreihen 2 Sprühventile oben/unten 30/30 Sprühbreite pro Ventil 120 mm
            - Leistungsaufnahme (gesamt) 30 kW
            - Anschlussspannung 500 V
            - Netzfrequenz 50 Hz
            Beschreibung :
            Technische Beschreibung :

            Das Platinenbeschichtungssystem PBS dient zum vollflächigen oder partiellen Auftragen von Schmiermitteln auf Rechteck- und Formplatinen.
            Die Beschichtung erfolgt für Ober- und Unterseite getrennt über je eine Ventilreihe, zwischen denen die Platinen mit gleichmäßiger Geschwindikeit hindurchgefahren werden.
            Ausflussrate und Sprühbild der Sprühventile sind für Ober- und Unterseite individuell einstellbar.
            Eine Ziehmittelheizung ermöglicht die Verarbeitung hochviskoser Ziehschmierstoffe.

            Baujahr : 12/1994
            Platinenlänge max. 1800 mm
            Platinenbreite max. 2500 mm
            Medium Emulsion, Öl, Fett
            Auftragsmenge 0,5 - 5,0 g/m2
            Durchlaufgeschwindikeit 20-100 m/min.
            Durchlaufhöhe 1330 mm
            Sprühabstand 100-180 mm
            Anzahl Ventilreihen 2
            Sprühventile oben/unten 30/30
            Sprühbreite pro Ventil 120 mm


          Datenblatt
          Anfrage / Kontakt
          gebrauchte  Bandanlage SCHARF WESTFALIA


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-739033 · Bandanlage

          SCHARF WESTFALIA - - - -

          Technische Details
          Materialbreite mm︱Coilgewicht t︱Materialstärke mm︱----------------------------------- ︱ - Aufspannfläche (links-rechts) 4000 mm︱ - Aufspannfläche (vorne-hinten) 2050 mm︱ - Drehbarkeit 360 °︱ - - Rotationsgeschwindigkeit 1.3 /min︱ELEKTRISCHE ANSCHLUSSDATEN . ︱ - Anschlussspannung 380 V︱ - Netzfrequenz 50 Hz︱
          Technische Beschreibung : Platinenwendeeinrichtung (überholungsbedürftig)
            - Aufspannfläche (links-recht. 4000 mm
            - Aufspannfläche (vorne-hinte. 2050 mm
            - Drehbarkeit 360 °
            - - Rotationsgeschwindigkeit 1.3 /min
            ELEKTRISCHE ANSCHLUSSDATEN .
            - Anschlussspannung 380 V
            - Netzfrequenz 50 Hz
            Beschreibung :
            Technische Beschreibung :

            Platinenwendeeinrichtung (überholungsbedürftig)


          Datenblatt
          Anfrage / Kontakt

          Bandricht- und Abschneideanlage

          gebrauchte  Bandricht- und Abschneideanlage MÜLLER WEINGARTEN


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-740263 · Bandricht- und Abschneideanlage

          MÜLLER WEINGARTEN - - - - SIEMENS S7

          Technische Details
          Blechbreite 2000 mm︱Blechstärke 1.8 mm︱Abschnittlängen mm︱Steuerung SIEMENS S7 ︱----------------------------------- ︱PRESSEN-BAUART . ︱ - Gestellbauart : Zweiständer . ︱ - Fenster im Seitenständer : ja . ︱ - Durchfall-Loch im Tisch : ja . ︱ - Schiebetisch : ja . ︱PRESSENTISCH . ︱ - Aufspannfläche (links-rechts) 2800 mm︱ - Aufspannfläche (vorne-hinten) 2800 mm︱ - Höhe über Flur 375 mm︱STÖSSEL . ︱ - Stösselkraft 800 to︱ - Aufspannfläche (links-rechts) 2800 mm︱ - Aufspannfläche (vorne-hinten) 2800 mm︱ - Hub 350 mm︱ - Hubzahl max. 55 /min︱
          Technische Beschreibung : LIEFERUMFANG / BESTANDTEILE: – Coil-Hub und Wechselwagen mit separater Schopfschere – Einseiten-Haspel max. Coilbreite von 2000 mm, max. Gewicht 30 to. – Kassetten - Richteinheit mit 13 Richtwalzen, Bj. 1994. Plus zweite Richtkassette. Max. Blechdicke 2,00 mm, Breite max. 2000 mm. – Schlaufengrube – Walzenvorschub mit Walzendurchmesser 220 mm, Vorschublänge max. 4000 mm – Überwachung der Ölfilmstärke mittels Scanner – Mechanische Schnittpresse Müller Weingarten VK 800.28.35, Original Baujahr ca. 1983. • max. 55 Hübe/Min. • Tischaufspannfläche 2800 x 2800 mm • 2 Wechseltische 350 mm Hub – 1. Abstapelanlage NSM mit 2 Abstapelstationen • Platinengröße max. 4000 x 2000 mm • Fördergeschwindigkeit 30 - 150 m/min • Paketgewicht max. 12000 kg • Pakethöhe max. 650 mm (Auf dieser Fertigung von Seitenteilzuschnitten mittels gesteuerter Werkzeuge möglich) – 2. Abstapelanlage NSM seitlich (90° zur Durchlaufrichtung) für kleinere Platinen + Formschnitte - Platinengröße 1650 x 800 mm max. - Stapelhöhe max. inkl. Palette = 450 mm. PERFORMANCE: ca. 240-270 to. Pro Tag im 3-Schicht Betrieb. Zustandsbeschreibung : Platinenschneideanlage für AUSSENHAUT-PLATINEN, mit Richtmaschinen- Kassetten zum Wechseln. Diese Anlage ist " COIL CUT "-fähig. Video unter: https://www.youtube.com/watch?v=1_gz2WxMMO0&feature=youtu.be Die komplette Bandanlage wurde 2011 revidiert: — SEW und Siemens-Komponenten elektronisch synchronisiert: NEU — Kardanwellen der Richtanlage: NEU — Bandseitenführung: Optimiert — Komplette Elektrik und Elektronik (S7): NEU — Antriebsblock der Presse: • VORHER: Fettschmierung • JETZT: Öl-Umlaufschmierung AUßERDEM: NSM Abstapelanlage mit zwei Stationen bis je 4000 mm Länge und eine seitliche NSM Abstapelanlage mit max. Platinenabmessung von 1650 x 800 mm. = COIL CUT FÄHIGE ANLAGE !! - 1 HUB = max. 4 TEILE durch Verschachtelung und Ausbringung in Längsrichtung und Querrichtung.
            Blechbreite 2000 mm
            Blechstärke 1.8 mm
            Steuerung SIEMENS S7
            PRESSEN-BAUART .
            - Gestellbauart : Zweiständer. .
            - Fenster im Seitenständer : . .
            - Durchfall-Loch im Tisch : ja. .
            - Schiebetisch : ja .
            PRESSENTISCH .
            - Aufspannfläche (links-recht. 2800 mm
            - Aufspannfläche (vorne-hinte. 2800 mm
            - Höhe über Flur 375 mm
            STÖSSEL .
            - Stösselkraft 800 to
            - Aufspannfläche (links-recht. 2800 mm
            - Aufspannfläche (vorne-hinte. 2800 mm
            - Hub 350 mm
            - Hubzahl max. 55 /min
            Beschreibung :
            Technische Beschreibung :

            LIEFERUMFANG / BESTANDTEILE:
            – Coil-Hub und Wechselwagen mit separater Schopfschere
            – Einseiten-Haspel
            max. Coilbreite von 2000 mm, max. Gewicht 30 to.
            – Kassetten - Richteinheit mit 13 Richtwalzen, Bj. 1994. Plus zweite Richtkassette.
            Max. Blechdicke 2,00 mm, Breite max. 2000 mm.
            – Schlaufengrube
            – Walzenvorschub mit Walzendurchmesser 220 mm, Vorschublänge max. 4000 mm
            – Überwachung der Ölfilmstärke mittels Scanner
            – Mechanische Schnittpresse Müller Weingarten VK 800.28.35, Original Baujahr ca. 1983.
            • max. 55 Hübe/Min.
            • Tischaufspannfläche 2800 x 2800 mm
            • 2 Wechseltische
            350 mm Hub

            – 1. Abstapelanlage NSM mit 2 Abstapelstationen
            • Platinengröße max. 4000 x 2000 mm
            • Fördergeschwindigkeit 30 - 150 m/min
            • Paketgewicht max. 12000 kg
            • Pakethöhe max. 650 mm
            (Auf dieser Fertigung von Seitenteilzuschnitten mittels gesteuerter Werkzeuge möglich)

            – 2. Abstapelanlage NSM seitlich (90° zur Durchlaufrichtung) für kleinere Platinen + Formschnitte
            - Platinengröße 1650 x 800 mm max.
            - Stapelhöhe max. inkl. Palette = 450 mm.
            PERFORMANCE:
            ca. 240-270 to. Pro Tag im 3-Schicht Betrieb.


            Zustandsbeschreibung :

            Platinenschneideanlage für AUSSENHAUT-PLATINEN, mit Richtmaschinen- Kassetten zum Wechseln. Diese Anlage ist " COIL CUT "-fähig.

            Video unter: https://www.youtube.com/watch?v=1_gz2WxMMO0&feature=youtu.be

            Die komplette Bandanlage wurde 2011 revidiert:
            — SEW und Siemens-Komponenten elektronisch synchronisiert: NEU
            — Kardanwellen der Richtanlage: NEU
            — Bandseitenführung: Optimiert
            — Komplette Elektrik und Elektronik (S7): NEU
            — Antriebsblock der Presse:
            • VORHER: Fettschmierung
            • JETZT: Öl-Umlaufschmierung

            AUßERDEM:
            NSM Abstapelanlage mit zwei Stationen bis je 4000 mm Länge und eine seitliche NSM Abstapelanlage mit max. Platinenabmessung von 1650 x 800 mm.

            = COIL CUT FÄHIGE ANLAGE !! - 1 HUB = max. 4 TEILE durch Verschachtelung und Ausbringung in Längsrichtung und Querrichtung.


          Datenblatt
          Anfrage / Kontakt

          Bandrichtmaschine

          gebrauchte  Bandrichtmaschine SCHULER SMG


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-742130 · Bandrichtmaschine

          SCHULER SMG - - - 2004 -

          Technische Details
          Bandbreite 1050 mm︱Blechstärke 8 mm︱Walzenzahl 8 ︱----------------------------------- ︱BANDABROLLEINHEIT . ︱ - Bauweise : Einfachhaspel . ︱ - Blechbreite (max) 1050 mm︱ - Blechbreite (min) 150 mm︱ - max. Gewicht der Bandrolle 22 to︱ - max. Aussendurchmesser Bandrolle 2000 mm︱ - min. Innendurchmesser Bandrolle 570 mm︱VORSCHUBEINHEIT . ︱ - Bandvorschub: Bauart : Walzenvorschub . ︱ - Blechbreite (max) 1050 mm︱ - Blechstärke (max) 150 mm︱BLECH-RICHTEINHEIT . ︱ - Blechbreite (max) 1050 mm︱ - Blechbreite (min) 150 mm︱ - Blechstärke (max) 8 mm︱ - Blechstärke (min) 2.5 mm︱
          Technische Beschreibung : Bandabroll- und Richtanlage für Dickblech bis 8 mm, bestehend aus : - LAWECO COIL BELADEWAGEN - HSK-280-1050 ABWICKELHASPEL - SHF 8-96/160-1050 RICHTMASCHINE - ADCH- 1050-8 QUERTEILSCHERE Die Anlage braucht KEINE SCHLAUFENGRUBE, da Kurzbauform.
            Bandbreite 1050 mm
            Blechstärke 8 mm
            Walzenzahl 8
            BANDABROLLEINHEIT .
            - Bauweise : Einfachhaspel .
            - Blechbreite (max) 1050 mm
            - Blechbreite (min) 150 mm
            - max. Gewicht der Bandrolle 22 to
            - max. Aussendurchmesser Bandr. 2000 mm
            - min. Innendurchmesser Bandro. 570 mm
            VORSCHUBEINHEIT .
            - Bandvorschub: Bauart : Walze. .
            - Blechbreite (max) 1050 mm
            - Blechstärke (max) 150 mm
            BLECH-RICHTEINHEIT .
            - Blechbreite (max) 1050 mm
            - Blechbreite (min) 150 mm
            - Blechstärke (max) 8 mm
            - Blechstärke (min) 2.5 mm
            Beschreibung :
            Technische Beschreibung :

            Bandabroll- und Richtanlage für Dickblech bis 8 mm, bestehend aus :

            - LAWECO COIL BELADEWAGEN
            - HSK-280-1050 ABWICKELHASPEL
            - SHF 8-96/160-1050 RICHTMASCHINE
            - ADCH- 1050-8 QUERTEILSCHERE

            Die Anlage braucht KEINE SCHLAUFENGRUBE, da Kurzbauform.


          Datenblatt
          Anfrage / Kontakt
          Anzeige

          Aufspanntisch

          gebrauchte  Aufspanntisch BOHLE


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-740660 · Aufspanntisch

          BOHLE - - - -

          Technische Details
          Tischlänge mm︱Tischbreite mm︱Tischbelastung t︱
          Technische Beschreibung : AUFSPANN TISCH - Länge 2600mm - Breite 1500mm - Höhe 250mm
            Beschreibung :
            Technische Beschreibung :

            AUFSPANN TISCH
            - Länge 2600mm
            - Breite 1500mm
            - Höhe 250mm


          Datenblatt
          Anfrage / Kontakt
          gebrauchte  Aufspanntisch BOHLE


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-740659 · Aufspanntisch

          BOHLE - - - -

          Technische Details
          Tischlänge mm︱Tischbreite mm︱Tischbelastung t︱
          Technische Beschreibung : AUFSPANN TISCH - Länge 2600mm - Breite 1500mm - Höhe 250mm
            Beschreibung :
            Technische Beschreibung :

            AUFSPANN TISCH
            - Länge 2600mm
            - Breite 1500mm
            - Höhe 250mm


          Datenblatt
          Anfrage / Kontakt

          Aufspannwürfel

          gebrauchte  Aufspannwürfel


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-739182 · Aufspannwürfel

          - - - -

          Technische Details
          Länge mm︱Breite mm︱Höhe mm︱----------------------------------- ︱ - Platzbedarf Länge 600 mm︱ - Platzbedarf Breite 500 mm︱ - Gesamthöhe 400 mm︱
          Technische Beschreibung : 4 Stk. Aufspannwürfel
            - Platzbedarf Länge 600 mm
            - Platzbedarf Breite 500 mm
            - Gesamthöhe 400 mm
            Beschreibung :
            Technische Beschreibung :

            4 Stk. Aufspannwürfel


          Datenblatt
          Anfrage / Kontakt
          gebrauchte  Aufspannwürfel .


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-727024 · Aufspannwürfel

          . - - - -

          Technische Details
          Länge mm︱Breite mm︱Höhe mm︱
          Technische Beschreibung : 2 Stk. 400 x 500 x 550 lang.
            Beschreibung :
            Technische Beschreibung :

            2 Stk.

            400 x 500 x 550 lang.


          Datenblatt
          Anfrage / Kontakt
          Anzeige
          gebrauchte  Aufspannwürfel .


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-727030 · Aufspannwürfel

          . - - - -

          Technische Details
          Länge mm︱Breite mm︱Höhe mm︱
          Technische Beschreibung : 8 Stk. !! 200 x 300 x 400 lang
            Beschreibung :
            Technische Beschreibung :

            8 Stk. !!

            200 x 300 x 400 lang


          Datenblatt
          Anfrage / Kontakt
          gebrauchte  Aufspannwürfel .


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-727023 · Aufspannwürfel

          . - - - -

          Technische Details
          Länge mm︱Breite mm︱Höhe mm︱
          Technische Beschreibung : 2 Stk. 400 x 500 x 800 lang
            Beschreibung :
            Technische Beschreibung :

            2 Stk.

            400 x 500 x 800 lang


          Datenblatt
          Anfrage / Kontakt
          gebrauchte  Aufspannwürfel .


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com

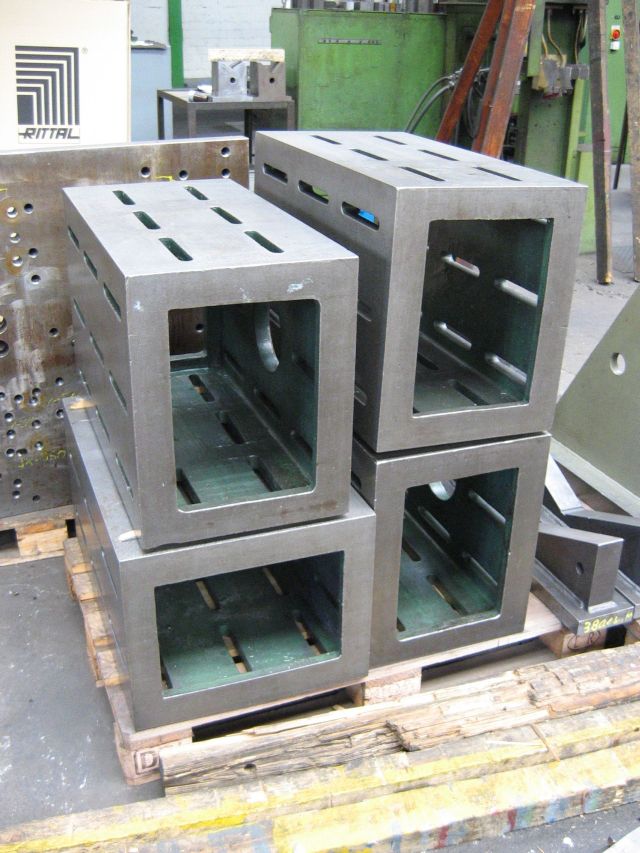

          #1048-727028 · Aufspannwürfel

          . - - - -

          Technische Details
          Länge mm︱Breite mm︱Höhe mm︱
          Technische Beschreibung : 4 Stk. 500 x 400 x 800 lang.
            Beschreibung :
            Technische Beschreibung :

            4 Stk.

            500 x 400 x 800 lang.


          Datenblatt
          Anfrage / Kontakt

          Drehbarer Aufspanntisch

          gebrauchte  Drehbarer Aufspanntisch Demmeler DRLTN 1800


          • Goedicke Werkzeugmaschinenhandels GmbH
          • Heinz-Nixdorf-Str. 2
          • 74172 Neckarsulm
          • Deutschland

          • +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
          • info@goedicke.com
            www.goedicke.com
          #1048-732546 · Drehbarer Aufspanntisch

          Demmeler - DRLTN 1800 - - -

          Technische Details
          Tischlänge mm︱Tischbreite mm︱Tischbelastung t︱----------------------------------- ︱ARBEITSBEREICH -TISCH- . ︱ - Aufspannfläche (links-rechts) 2500 mm︱ - Aufspannfläche (vorne-hinten) 2000 mm︱ - Werkstückgewicht (max) 20000 kg︱ - Verfahrweg w-Achse 2000 mm︱ - Drehbarkeit 360 °︱ACHSANTRIEBE -TISCH- . ︱ - Vorschub w von 1 mm/min︱ - Vorschub w bis 20000 mm/min︱ - Eilgang w 20000 mm/min︱ELEKTRISCHE ANSCHLUSSDATEN . ︱ - Anschlussspannung 380 V︱ - Netzfrequenz 50 Hz︱ABMESSUNGEN / GEWICHTE . ︱ - Platzbedarf Länge 4610 mm︱ - Platzbedarf Breite 2000 mm︱
          Technische Beschreibung : Dreh- und Verschiebetisch mit 300er Tischplattendicke und hydrostatischer Lagerung. Der Antrieb der Rundachse erfolgt über zwei Servomotoren und spielfreien Präzisionsgetrieben. Planlaufgenauigkeit = bei Ø 1675 = +/- 0,005 mm. Rundlaufgenauigkeit = +/- 0,01 mm. Vorschubkraft für w-Achse = 25000 N.
            ARBEITSBEREICH -TISCH- .
            - Aufspannfläche (links-recht. 2500 mm
            - Aufspannfläche (vorne-hinte. 2000 mm
            - Werkstückgewicht (max) 20000 kg
            - Verfahrweg w-Achse 2000 mm
            - Drehbarkeit 360 °
            ACHSANTRIEBE -TISCH- .
            - Vorschub w von 1 mm/min
            - Vorschub w bis 20000 mm/min
            - Eilgang w 20000 mm/min
            ELEKTRISCHE ANSCHLUSSDATEN .
            - Anschlussspannung 380 V
            - Netzfrequenz 50 Hz
            ABMESSUNGEN / GEWICHTE .
            - Platzbedarf Länge 4610 mm
            - Platzbedarf Breite 2000 mm
            Beschreibung :
            Technische Beschreibung :

            Dreh- und Verschiebetisch mit 300er Tischplattendicke und hydrostatischer Lagerung.
            Der Antrieb der Rundachse erfolgt über zwei Servomotoren und spielfreien Präzisionsgetrieben.
            Planlaufgenauigkeit = bei Ø 1675 = +/- 0,005 mm.
            Rundlaufgenauigkeit = +/- 0,01 mm.
            Vorschubkraft für w-Achse = 25000 N.


          Datenblatt
          Anfrage / Kontakt
          •
          •
          • 1
          • 2
          • 3
          • 4
          • 5
          • 6
          •
          •

          Goedicke Werkzeugmaschinenhandels GmbH   74172 Neckarsulm Heinz-Nixdorf-Str. 2 Deutschland
          Goedicke Werkzeugmaschinenhandels GmbH

          Heinz-Nixdorf-Str. 2



          Kontakt zum Händler


            Goedicke Werkzeugmaschinenhandels GmbH
           Heinz-Nixdorf-Str. 2
            74172 Neckarsulm
            Deutschland
            +49-(0) 7132–999 360
            +49-(0) 7132–999 3690
            info@goedicke.com
            www.goedicke.com
            Ansprechpartner:






          Maschinen-Kategorien des Händlers


          Aufspanntisch · Aufspannwürfel · Bandanlage · Bandricht- und Abschneideanlage · Bandrichtmaschine · Betriebseinrichtung · CNC Drehmaschine · Doppelständerpresse - Hydraulisch · Drehbarer Aufspanntisch · Drehmaschine - zyklengesteuert · Einstellgerät · Fahrständerfräsmaschine · Industrieroboter · Industriesauger · Mechanische - Doppelständerziehpresse · Plattenfeld · Portalfräsmaschine · Radialbohrmaschine · Roboter - Handling · Robotersteuerungen · Traktor · Transportwagen · Werkzeugschrank ·
