Drehdurchmesser 620 mm︱Drehlänge 1500 mm︱Steuerung Fanuc ︱Durchlass Durchmesser 80 mm︱

---

Drehdurchmesser 420 mm︱Drehlänge 1200 mm︱Steuerung Fanuc ︱Durchlass Durchmesser 60 mm︱

---

Drehdurchmesser / mm︱Drehlänge / mm︱Steuerung / ︱

---

Mit 2 Lynetten. Mit diverse Schnellwechselhalter und Zubehör Mit Bohrstange Steuerung: HEIDENHAIN MANUAL PLUS Arbeitsbereich Spitzenhöhe über der Bettbahn: 630mm Drehlänge - Spitzenweite: 6000mm Drehdurchmesser über dem Bett: 1240mm Drehdurchmesser über dem Bettschlitten: 960mm Maximales Werkstückgewicht ohne Unterstützung: 10000kg Bett Bettbreite über die Führungsbahnen gemessen: 850mm Anzahl der Führungsbahnen: 2 Betthöhe: 650mm Schlittenweg: 6000mm Spindelkasten Planscheibendurchmesser: 1000mm Spannbereich der Klauen beim Außenspannen max.: 970mm Hauptspindelbohrung: 75mm Maximales Drehmoment an der Planscheibe: 2000mkg Kennrehzahl nk: 18 U/min Hauptspindeldrehzahl: 1,8 - 355 U/min

Drehdurchmesser 1500 mm︱Drehlänge 1500 mm︱Steuerung Fagor 8055 T ︱Drehdurchmesser über Bettschlitten 1250 mm︱Gesamtleistungsbedarf 45 kW︱Maschinengewicht ca. 12 t︱Raumbedarf ca. 4 x 2,4 x 2x4 m︱

---

Drehdurchmesser 1450 mm Drehlänge 1500 mm Steuerung Fagor 8055 Gesamtleistungsbedarf 22 kW Maschinengewicht ca. 12 t Raumbedarf ca. 4 x 2,4 x 2,4 m Bettbreite : Prismen Führung aussen - aussen 770mm 4 Backen-Futter 630 mm Spindelloch ca. 110 mm

Drehdurchmesser / mm︱Drehlänge / mm︱Steuerung Siemens Sinumerik 805 ︱

---

LIEFERZEIT: ab ca. JANUAR 2023 Technische Details: Max. Umlauf-Ø über Bett: 570 mm Max. Umlauf-Ø über Planschieber: 365 mm Verschiebeweg des Planschiebers (X-Achse): 345 mm Verschiebeweg des Obersupports: 125 mm Spitzenhöhe über Flachbahn: 280 mm Bettbreite: 360 mm Bettschlitten – Führungslänge: 520 mm Planschieber – Breite: 225 mm Planschieber – Länge: 680 mm Obersupport – Breite: 140 mm Drehmeißelquerschnitt nach DIN770 h x b: 32 x 25 mm Drehlänge: 2000 mm Hauptspindel: Spindelkopf DIN 55027: Größe 8 Spinde-Ø im vorderen Lager: 100 mm Spindelbohrung: 62 mm Innenkegel der Hauptspindel: metr. 70 Hauptantrieb: Stufenlos regelbarer Drehstrommotor (AC-Motor) Antriebsleistung 100% / 60 % ED: 15 / 19 kW Drehmoment 100% / 60 % ED: 1800/ 1400 Nm Gesamtdrehzahlbereich: 3 – 2500 1/min Drehzahlbereich Getriebestufe 1: 3 – 500 1/min Drehzahlbereich Getriebestufe 2: 15 – 2500 1/min Drehzahl-Beeinflussung (über Potenziometer): 50 – 120 % Vorschubantriebe: Drehstrom-Servoantriebe (AC-Motor) Vorschubbereich plan und längs: 0,01 – 50 mm/U Max. Vorschubgeschwindigkeit plan (Eilgang): 5 m/min konventioneller Eilgang plan: 2,5 m/min Max. Vorschubgeschwindigkeit längs (Eilgang): 10 m/min konventioneller Eilgang längs: 5 m/min Vorschubkraft plan: 7100 N Vorschubkraft längs: 12500 N Vorschubbeeinflussung (über Potenziometer): 0 – 120 % Reitstock Pinole Ø: 80 mm Pinolenhub: 190 mm Innenkegel der Pinole: MK 5 Gewindesteigungen: Metrisch Gewinde (längs, plan und kegelig): 01 – 400 mm zulässige Werkstückgewichte fliegend, max. Schwerpunktabstand 200 mm von Spannmittelvorderkante: 400 kg mit Reitstock: 1000 kg mit 1 Setztstock: 1300 kg weitere Ausrüstung 3-Backen Spanfutter: FORKARDT F250 mit einem Satz Blockbacken Werkzeugträger System Multifix Größe C einschließlich 3 Wechselhalter CD 32 150 ein feststehender Rollensetzstock mit 3 Pinolen Ø – Bereich: ca. 20 bis ca. 320mm Kühlmitteleinrichtung vorhanden Spänewanne vorhanden (kein Späneförderer) Gewicht: ca. 4 t Raumbedarf ohne Schaltschrank (Länge x Breite x Höhe): ca. 4 m x 1,8 m x 1,8 m Schaltschrank (Länge x Breite x Höhe): ca. 1,2 m x 0,42 m x 1,4 m Die technischen Angaben sind aus der Maschinendokumentation der Maschine entnommen, Änderungen und Irrtum in den technischen Details und Angaben vorbehalten.

Planscheibendurchmesser 3200 mm︱Umlaufdurchmesser 3500 mm︱Drehhöhe 2200 mm︱Abmessung L-B-H 7730 x 6240 x 6700 mm︱Steuerung Typ 840 D sl ︱Spannung 3 x 400 V︱Frequenz 50 Hz︱Drehzahl 0,8 - 40 U/min︱max. Drehdurchmesser 3500 mm︱Gesamtleistungsbedarf 51 kW︱Maschinengewicht ca. 86 t︱

---

Technische Daten Maschinenart: CNC Vertikaldrehmaschine Hersteller: Rafamet Baujahr: 1973 konventionell Generalüberholt mit Steuerungsnachrüstung 2010 Steuerungsupgrate 2016 Steuerung: Siemens 840 D Sl Zustand: sehr gut Planscheibe Drehdurchmesser der Planscheibe 3.200 mm Anzahl der Drehstufen der Planscheibe 3 (stufenlos regelbar) Drehzahlbereiche der Planscheibe 0,8 - 40 U/min Stufe I 0,8 – 3 U/min Stufe II 0,8 – 11 U/min Stufe III 0,8 – 40 U/min Bearbeitung von Werkstücken Max. Drehdurchmesser 3.500 mm Max. Drehhöhe der Werkstücke über Planscheibe 2.200 mm Vertikalsupporte Kleinster Achsenabstand zwischen den Vertikalsupporten 470 mm Größter Stößelverfahrweg des linken Vertikalsupportes 985 mm Größter Stößelverfahrweg des rechten Vertikalsupportes 985 mm Achsvorschübe – Stufenloser Vorschub max.: X1,2 3 m/min max.: z1,2 2,5 m/min Stößel nicht schwenkbar Support — Querbalken Eilvorschub des Querbalkens 600 mm/min Größer Abstand des Querbalkens zur Planscheibe 2.300 mm Belastungsgrößen +Zulässige Drehkraft beim Drehen von Werkstücken mit einem Drehdurchmesser von 2.000 mm und einer Drehgeschwindigkeit von 20 m/min. 8.000 kg +Größter Spanquerschnitt bei Werkstücken aus Stahl Fz = 50 kg/mm² bei einer Drehgeschwindigkeit von 20 m/min für alle Supporte 45 mm² +Größter Spanquerschnitt bei Werkstücken aus Stahl Fz = 50 kg/mm² bei einer Drehgeschwindigkeit von 20 m/min für einen Vertikalsupport bei max. Stößellänge 985 mm 2,5 mm² +Größter Spanquerschnitt bei Werkstücken aus Guss HB = 160 kg/mm² bei einer Drehgeschwindigkeit von 20 m/min für alle Supporte 120 mm² +Größter Spanquerschnitt bei Werkstücken aus Guss HB = 160 kg/mm² bei einer Drehgeschwindigkeit von 20 m/min für einen Vertikalsupport bei max. Stößellänge 985 mm 22,5 mm² +Größtes zugelassenes Werkstückgewicht bei 0,8 - 3,15 U/min 17.500 kg +Größtes zugelassenes Werkstückgewicht bei 4 - 40 U/min 7.500 kg Elektro-Motoren Leistung und Umdrehungen des Hauptantriebsmotors 51 kW Leistung der Vorschubmotoren des: - Vertikalsupportbalkens (2 Stück) 16 Nm (Getriebe 1:10) - Stößel (2 Stück) 16 Nm (Getriebe 1:12) Leistung und Umdrehungen des Antriebmotors der Hydraulikpumpen (2 Stück) 3kW - 1.500 U/min Leistung und Umdrehungen des Klemmhydraulikmotors des Vertikalsupportbalkens 1,5 kW - 1.500 U/min Leistung und Umdrehung zur Querbalkenverstellung 15 kW – 1500 U/min 3.5 Angaben zur Druckluftversorgung und anderen Verbrauchsgütern Druckluftanschluss: 6 bar frei von Öl und Wasser 3.6 Energieverbrauch, -bedingungen Spannung: 3 x 400 V Steuerspannung: 24 V Frequenz: 50 Hz Absicherung: 315 A Hauptabmessungen und Gewicht der Maschine Länge 7.730 mm Breite 6.240 mm Höhe: 6.700 mm Gewicht: 85.750 kg Werkzeug: Capto 60 Aufnahme Nicht angetrieben Frontplatte Drehdurchmesser der Frontplatte 3.200 mm Spannscheibendurchmesser 3.400 mm Anzahl der Rotationsstufen der Frontplatte 3 (stufenlos einstellbar) Drehzahlbereiche der Frontplatte 0,8 - 40 U / min Stufe I 0,8 - 3 U / min Stufe II 0,8 - 11 U / min Stufe III 0,8 - 40 U / min Bearbeitung von Werkstücken Max. Drehdurchmesser 3.500 mm Max. Drehhöhe der Werkstücke über der Frontplatte 2.200 mm Vertikale Stützen Kleinster Achsabstand zwischen den vertikalen Stützen 470 mm Größter Gleitweg der linken vertikalen Stütze 985 mm Größter Gleitweg der rechten vertikalen Stütze 985 mm Achsvorschub - stufenloser Vorschub max .: X1,2 3 m / min max.: z1,2 2,5 m / min Unterstützung - Spiegel Schnelle Zufuhr des Querträgers 600 mm / min Größerer Abstand zwischen der Querstange und der Frontplatte 2.300 mm Ladegrößen • Zulässiges Drehmoment beim Drehen von Werkstücken mit a Drehdurchmesser von 2.000 mm und Drehgeschwindigkeit ab 20 m / min. 8.000 kg • Größter Spanquerschnitt für Werkstücke aus Stahl Fz = 50 kg / mm2 bei einer Drehzahl von 20 m / min für alle Stützen 45 mm2 • Größter Spanquerschnitt für Werkstücke aus Stahl Fz = 50 kg / mm2 bei einer Drehzahl von 20 m / min für eine vertikale Abstützung bei max. Kolbenlänge 985 mm 2,5 mm2 • Größter Spanquerschnitt für Werkstücke aus Gusseisen HB = 160 kg / mm2 bei einer Drehzahl von 20 m / min für alle Stützen 120 mm2 • Größter Spanquerschnitt für Werkstücke aus Gusseisen HB = 160 kg / mm2 bei einer Drehzahl von 20 m / min für eine vertikale Abstützung bei max. Kolbenlänge 985 mm 22,5 mm2 • Größtes zulässiges Werkstückgewicht bei 0,8 - 3,15 U / min 17.500 kg • Größtes zulässiges Werkstückgewicht bei 4 - 40 U / min 7.500 kg Elektromotoren Leistung und Umdrehungen des Hauptantriebsmotors 51 kW Leistung der Vorschubmotoren der: - Vertikale Stützstange (2 Stück) 16 Nm (Zahnrad 1:10) - Stößel (2 Stück) 16 Nm (Gang 1:12) Leistung und Umdrehungen des Antriebsmotors der Hydraulikpumpen (2 Stück) 3 kW - 1.500 U / min Leistung und Umdrehungen des Klemmhydraulikmotors der vertikalen Stützstange 1,5 kW - 1.500 U / min Leistung und Drehung zur Einstellung der Querstange 15 kW - 1500 U / min Informationen zur Druckluftversorgung und zu anderen Verbrauchsmaterialien Druckluftanschluss: 6 bar öl- und wasserfrei Energieverbrauch, Bedingungen Spannung: 3 x 400 V. Steuerspannung: 24 V. Frequenz: 50 Hz Schutz: 315 A. Lärm- und Abfallemissionen Geräuschpegel unter Last 80,4 dB (A) Sinumerik-Steuerung: Typ 840 D sl Hauptabmessungen und Gewicht der Maschine Länge 7.730 mm Breite 6.240 mm Höhe: 6.700 mm Gewicht: 85.750 kg Gewichtsklemmscheibe: 7.500 kg

Planscheibendurchmesser 1000 mm︱Umlaufdurchmesser 1450 mm︱Drehhöhe 1000 mm︱Gesamtleistungsbedarf / kW︱Maschinengewicht ca. / t︱Raumbedarf ca. / m︱

---

Weitere Daten sind in kürze online...

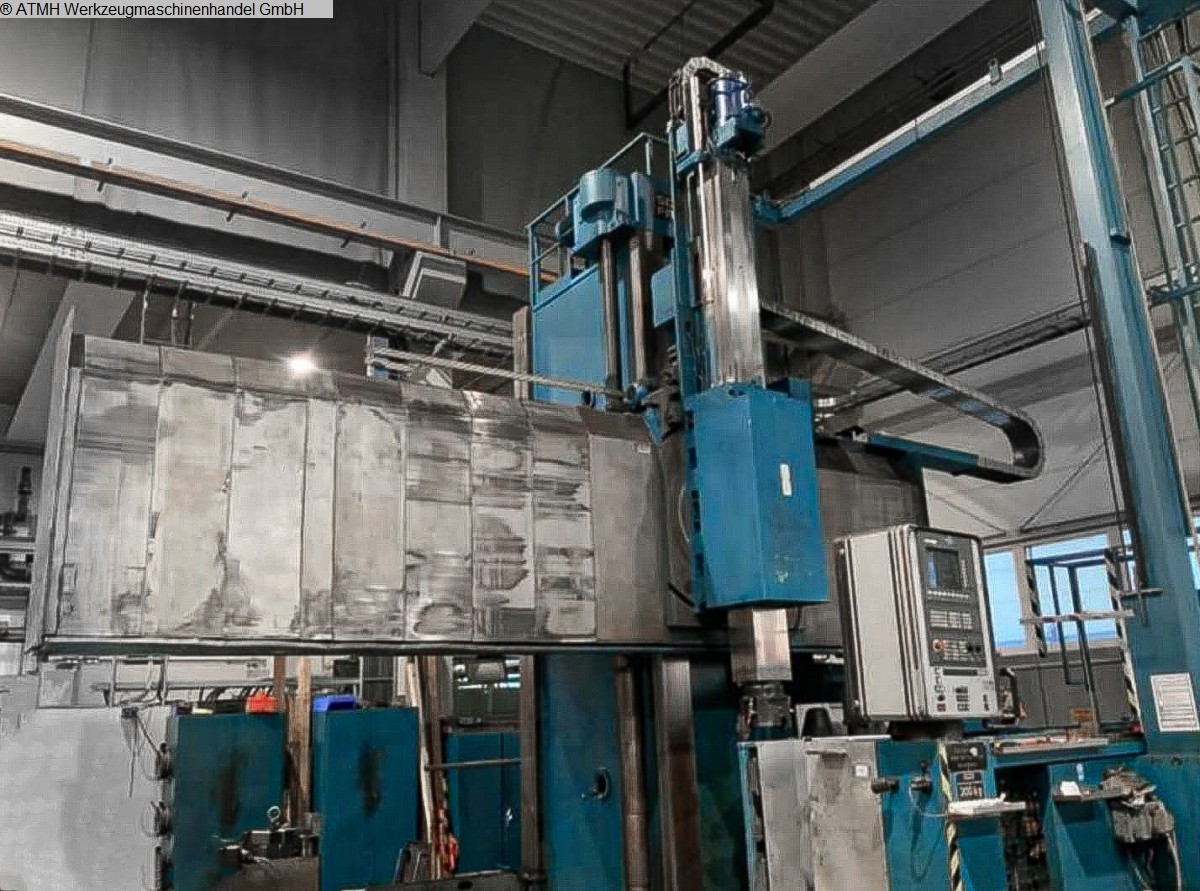

Planscheibendurchmesser 1600 mm︱Umlaufdurchmesser ca. 1800 mm︱Drehhöhe ca. 1500 mm︱Gesamtleistungsbedarf / kW︱Maschinengewicht ca. / t︱Raumbedarf ca. / m︱

---

Weitere Daten sind in kürze online...

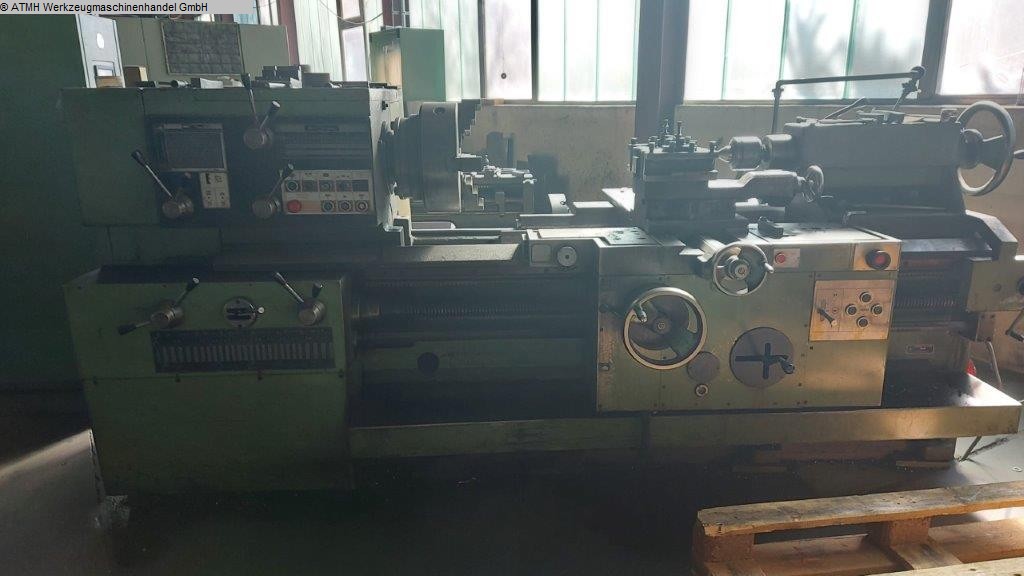

Drehdurchmesser über Support / mm︱Spitzenweite 1500 mm︱Kopierweg längs / mm︱

---

Spitzenhöhe über Flachbahn: 255mm Spitzenhöhe über Prismaoberkante: 237mm Drechdurchmesser über Bett: 520mm Drechdurchmesser über dem kurzen Unterschieber: 300mm Drehdurchmesser über dem durchgehenden Unterschieber: 270mm Planscheibendurchmesser: 500mm Hauptspindelumdrehung 18 über Räder: 9 - 450 U/min Hauptspindelumdrehung 12 über Riemen: 140 - 1800 U/min Kraftbedarf: 7,5 - 15kW Vorschübe Längs normal: 0,33 - 2,0 mm/U Längs fein: 0,007 - 0,03 mm/U Plan Normal: 0,012 - 0,9 mm/U Plan fein: 0,003 - 0,011 mm/U Spitzenweite: 1500mm Bettlänge: 3050mm Bettbreite: 403mm Spindelbohrung: 62mm Platzbedarf: 4140 x 1360mm

Drehdurchmesser über Bett / mm︱Drehdurchmesser über Support / mm︱Drehlänge / mm︱Gesamtleistungsbedarf / kW︱Maschinengewicht ca. / t︱Raumbedarf ca. / m︱

---

Daten sind in kürze online...

Drehlänge 3000 mm︱Spitzenhöhe 300 mm︱Drehdurchmesser 600 mm︱Gesamtleistungsbedarf ca. 13 kW︱

---

Fabrikat: LANGE Masch.-Nr. 72520 Spitzenhöhe: ca. 300 mm Drehlänge: ca. 3.000 mm Futter: Röhm 315mm Abmessung: 5250x1500x1200mm

Drehdurchmesser über Bett / mm︱Drehdurchmesser über Support / mm︱Drehlänge / mm︱Gesamtleistungsbedarf / kW︱Maschinengewicht ca. / t︱Raumbedarf ca. / m︱

---

Drehdurchmesser 700 mm︱Drehlänge 3000 mm︱Spindeldurchlass 80 mm︱Drehdurchmesser über dem Planschlitten 440 mm︱Raumbedarf ca. 5,0x1,3x1,4 m︱

---

Mit neue RÖHM Futterbacken ! Drehdurchmesser über Bett: 700 mm Spindeldurchlass: 80 mm Drehlänge: 3000mm Spitzenhöhe: 350 mm gesamt LxxBxH: 5000x1300x1400 mm

Drehdurchmesser über Bett 500 mm︱Drehlänge 3000 mm︱Spitzenhöhe 250 mm︱Spindeldurchlass 60 mm︱Raumbedarf ca. 5,3 x 1,5 x 1,9 m︱

---

Drehdurchmesser über Bett 500 mm︱Drehlänge 1500 mm︱Spitzenhöhe 250 mm︱Spindeldurchlass 70 mm︱Umlaufdurchmesser max. über Planschieber 285 mm︱Drehzahl 11,2 - 2240 U/min︱Raumbedarf ca. 3,8 x 1,5 x 2,0 m︱

---

Drehlänge 1500 mm︱Umlaufdurchmesser über Bett 600 mm︱Umlaufdurchmesser über Schlitten 392 mm︱Drehzahl 1435 U/min︱Spindelbohrung 60 mm︱Gesamtleistungsbedarf 7,5 kW︱Maschinengewicht ca. 3,3 t︱Raumbedarf ca. m︱

---

Support mit vierfacher Stahlhalter Flächenbedarf: 3,4m²

Planscheibendurchmesser 1000 mm︱Drehdurchmesser über Support / mm︱Drehlänge / mm︱Drehzahl 400 U/min︱Gesamtleistungsbedarf / kW︱Maschinengewicht ca. / t︱Raumbedarf ca. / m︱

---

Drehlänge / mm︱Drehdurchmesser über der Platte // mm︱Planscheiben Durchmesser / mm︱

---

Planscheibendurchmesser: 3500mm Spitzenhöhe über Platte: 1320mm Drehdurchmesser über Platte: 2600mm Drehdurchmesser in der Grube: 3600mm Drehdurchmesser über Bett: 1300mm Drehlänge: ca. 2400mm Max. Werkstückgewicht: 22000kg Max. Drehmoment an der Planscheibe: 5000 mkg Planscheibenzahnkranz-Teilkreisdurchmesser: 1900mm Hauptspindelbohrung: 120mm Bereich der Drehzahlen normal: 0,71-35,5 U/min erhöht: 1-50 U/min erhöht: 1,4-71 U/min Antriebsleistung: 38kW

Drehdurchmesser 1200 mm︱Drehlänge 3000 mm︱Steuerung MTC S25 ︱Drehdurchmesser über Bett ca. 1350 mm︱Drehdurchmesser über Support ca. 900 mm︱Planscheiben Durchmesser 1200 mm︱Spitzenhöhe der Oberschlitten 450 mm︱

---

Lynetten-Durchmesser: ca. 750mm

Drehdurchmesser 700 mm︱Steuerung Siemens 840D ︱Schwingdurchmesser 800 mm︱

---

Technische Daten Arbeitsbereich Drehdurchmesser: 700mm Schwingdurchmesser: 800mm Werkstück inkl. Spannmittel Maximale Achsgeschwindigkeiten X-Achse/n: 32000 mm/min Z-Achse/n: 32000 mm/min C-Achse/n: 7200 °/min maximale Drehzahl Hauptspindel: 6500 1/min maximale Hilfsspindel: 3000 1/min Hauptantrieb Typ 1PH7 186 Drehstrommotor mit digitaler Ansteuerung (IP54), Kraftübertragung zur Hauptspindel über Räderübersetzung mit zwei stufenlosen Drehzahlbereichen mit den Kenndaten: Spindelkopf nach DIN 55026 (Kurzkegel): Grösse A15 Lagerdurchmesser der Hauptspindel: 240mm Antriebsleistung: 100% ED KW 3,5 - 60 - 60 60% ED KW 4,5 - 80 - 80 Drehzahlbereich 1: 8 - 112 - 280 U/min Drehzahlbereich 2: 31 - 450 - 1120 U/min Eilgang vertikal: 14000 mm/min Eilgang Horizontal: 14000 mm/min Z-Achse 37 Nm Vorschubmotor, Fabr.:Siemens 1F T6 100% ED = 23.000N 60% ED = 29.000N 40% ED = 38.000N X-Achse 27 Nm Vorschubmotor, Fabr.:Siemens 1F T6 100% ED = 17.000N 60% ED = 21.000N 40% ED = 27.000N Kraftbedarf Anschlusswert: 90 kW Gewicht : 16 tonnen Abmessung: Länge: 4 Meter Breite: 2,6 Meter (Bedienfeld entfernt) Höhe: 2,9 Meter (ohne Motor) Gewicht: 16 Tonnen

x-Weg 1740 mm︱y-Weg 760 mm︱z-Weg 660 mm︱Steuerung MAZATROL 640M ︱Drehzahl 12000 U/min︱Gesamtleistungsbedarf / kW︱Maschinengewicht ca. 11,5 t︱Raumbedarf ca. / m︱

---

Spindeldurchmesser / mm︱x-Weg 2500 mm︱y-Weg 2100 mm︱z-Weg 2000 mm︱Steuerung HEIDENHAIN 155 ︱

---

Spindeldurchmesser 32-220 / 220 - 600 mm︱Steuerung Siemens 840D ︱Tischbelastung max. 1200 kg︱Gesamtleistungsbedarf / kW︱Maschinengewicht ca. 11 t︱Raumbedarf ca. 3,0 x 3,7 x 2,5 m︱

---

Modernisiert Seit 2001 auf Siemens 840D Steuerung umgerüstet ! Verfahrwege X - 920 mm Y - 680 mm Z - 780 mm Messsystem: Metrisch Koordinaten-Eingabe: Metrisch - Die alte Numerische Steuerung wurde auf Siemens 840D Steuerung umgerüstet - Ein Palette mit verschiedenen Ersatzteilen - Zoller Messgerät - ca. 500 div. Komplettwerkzeuge (Fräser, Spindelwerkzeuge, Bohrstangen, u. a. Wohlhaupter) und Aufnahmen mit SK50

x-Achse 8000 mm︱y-Achse 3500 mm︱z-Achse 1150 mm︱Steuerung Siemens 840 D Powerline ︱Spindelleistung 40 kW︱Raumbedarf ca. 12,3 x 6,5 x 4,3 m︱Maschinengewicht ca, 32 kg︱Revolver-Kapazität 50 stck.︱Werkzeugaufnahme SK40 ︱Drehzahl 30 - 6000 U/min︱

---

- Universal Portal Bearbeitungszentrum Modell UPFZ 40 - Baujahr 1998 - mit Werkzeugwechsler und CNC Steuerung Siemens 840 D - Maschine wurde im Jahr 2010 komplett revidiert und mit neuer Steuerung ausgerüstet. - Die Hauptspindel wurde am August 2020 ausgetauscht. - CNC Steuerung Siemens 840 D Powerline - Verfahrwege X/Y/Z (vertikal) 8000/3500/1150 mm - Arbeitsraumhöhe min. 160mm- max. 1310mm ü. Flur - Eilgang X/Y/Z 15/15/10m/min - Aufspannfläche Im Fundament eingelassene Schienen - Spindeldrehzahlreihe 30-4000U/min - Spindelleistung max. 40 kW bei 40% ED - Spindeldrehmoment max. 191 Nm bei 40% ED - 2-Achsen Schwenkkopf Verriegelung der A u. B- Achse mit 2,5° Hirthverzahnung - Werkzeugaufnahme SK 40 DIN 69871 A /69872 A - Werkzeugwechsel mitfahrendes Kettenmagazin- 50 Werkzeug Werkzeugplätze max. 8 kg /300mm Antriebsmotor: DME 112 AL-4AGS ( Kessler ) - Eilgänge (X/Y/Z) 15/15/10 m/min - Außenkühlung über verstellbare Düsen; Kühlmitteldr. 2 bar - IKZ Hochdruckpumpe 20 bar; Externer Behälter Papierbandfolter 600l. 2009/2010 wurden folgende Revisionsarbeiten durchgeführt - Alte CNC Steuerung Siemens 840 C ersetzt durch Siemens 840D - Alle Antriebe und entsprechende Schaltschrankmodule erneuert - Austausch des kompletten Kabelbaums samt Steckern - Führungsleisten, Gegenführungen, Abdeckungen, Werkzeugwechsler Kassetten, Werkzeugwechsler Arm geprüft und teilweise durch neue ersetzt. - August 2020 Austausch der Hauptspindel
