Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 6 St.︱Lademaße L x B x H 5000x 1800 x 3400 mm︱Gewicht 2800 kg︱Maße (Länge/Breite/Höhe) 5000x 1800 x 3400 mm︱

---

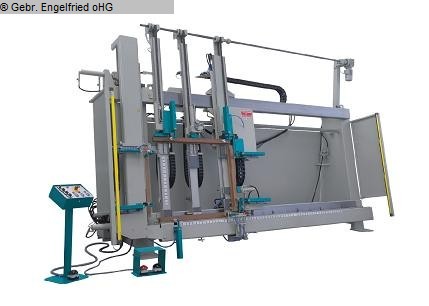

S+S Rahmenpress - Vollautomat Modell Super ---------------------------------------------------------------- CE-Ausführung Der einzige selbstumrüstende Hochleistungs-Rahmenpress-Vollautomat, bei dem die Hölzer nicht mehr vorgesteckt werden müssen. Die Breiten- und Höheneinstellung wird durch Direkteinlegen der Werkstücke in den Pressbereich, ohne Zeitverlust, bewerkstelligt. Der Rahmenpressautomat der Superklasse. Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten, starkwandigen Spezialprofilen. Führungsbahnen für Druckbalken und Schiebeschlitten in abriebarmer, breitgehobelter Ausführung. Durchgehendes Widerlager links in überschwerer Ausführung für Breitenverpressung, auf Grundrahmen aufgebaut. Durchgehendes Widerlager unten in schwerster Ausführung direkt mit Grundrahmen und Maschinenfuß verbunden. Einlegehöhe 500 mm. Alle Widerlager feinjustierbar für absolute Winkelgenauigkeit und Langzeitpräzision. Schiebeschlitten rechts mit schneller, automatisch-motorischer Breitenverstellung mit garantiertem Parallellauf. Automatische, hydraulische Blockierung. Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hoher Ein- und Verstellgeschwindigkeit und automatischer Breiten- und Höheneinstellung (optoelektronisch). 2 Vertikalzylinder, doppeltwirkend, mit 250 mm Zylinderhub und 2000 kp Druckkraft, regelbar. 2 Horizontalzylinder, doppeltwirkend, mit 80 mm Zylinderhub und 1850 kp Druckkraft, regelbar. Pressecke oben rechts, in schwerer, gefräster Ausführung, mit automatischer Eckeinstellung. Freibleibende Pressecken Anlagenflächen in leimabweisender Ausführung 8-fach Halte- und Positioniereinrichtung, für das absolut lose Einlegen aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken), d.h. jedes Rahmenteil wirdoppelt gehalten und positioniert. Automatische Doppel-Spann- und Positioniereinrichtung für das obere Rahmenholz, mit integriertem automatischem Werkstückauftransport (Zeit- und Handlingeinsparung bei großen Rahmen). Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich gelegt. Programm-Wahlmöglichkeiten: manuell motorisch über Tipptaster, vollautomatisch über Optoelektronik für Maßeinstellung inkl. automatischen Presszyklus in Verbindung mit Sicherheits-Lichtschranke. Automatischer, taktgesteuerter Presszyklus durch Impulsgabe, vertikal anpressen - lösen - horizontal anpressen-lösen - vertikal/horizontal pressen. Steuerschrank bediengünstig links am Grundrahmen angebaut. Modernste SPS-Steuerung mit Fehlerdiagnostik (batterielos). Schnelle, optoelektronische Maßeinstellung. Hydraulische Versorgungsanlage regelbar von 25 bis 100 bar. Elektrische Handsteuerung, frei positionierbar, für zügiges arbeiten, besonders bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und Kämpfern) für Einmannbedienung. Arbeitssicherheitspaket mit Sicherheits-Lichtschranke, abgedeckter Rückwand und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie. Elektrische Ausrüstung: Gesamtanschlusswert 3 KW, 400 V, 50 Hz. Pneumatikanschluss: R ¼ Zoll, max. 8 bar Lackierung: RAL 7035 lichtgrau, mit RAL 5018 türkisblau Arbeitsgröße: Länge x Höhe = 3500 x 2300 mm Bei vorgestecktem Rahmen erhöht sich die Presshöhe um 150 mm Aufstellmaße: Länge 5.000 mm x 1.800 mm Tiefe x 3.400 mm Höhe Zubehör: ------------- 1 Mitteldruckbalken Arbeitshöhe 2300 mm mit automatischer Verstellung in der Höhe, komplett mit Druckzylinder, Druckschlauch und Absperrventil Einzeldruckregelung für Mitteldruckbalken (zum Verpressen von Kreuzsprossenfenster) Querdruckeinrichtung komplett mit Druckzylinder, stufenlos verstellbar, Druckschlauch und Absperventil Einzeldruckregelung für Querdruckeinrichtung (zum Verpressen von Kreuzsprossenfenster) Dreieck-Studiofenster-Verpresseinrichtung (nur für Handbetrieb) bestehend aus: 4 aufsteckbaren, seitengeführten Pendeldruckplatten, Arretiereinrichtung der Vertikaldruckbalken, pneumatischer Kupplung für den Zentralbetrieb der Vertikaldruckbalken. Wählschalter für Aktivierung der pneumatischen Niederhalter im manuellen Betrieb (Setzholzverpressung) Grundausrüstung für Einsatz von Konterprofilen (techn. Daten lt. Hersteller - ohne Gewähr !) Video zeigt gleiches Model

Arbeitsbreite 3500 mm︱Arbeitshöhe 2500 mm︱Anzahl der Druckzylinder 6 St.︱Lademaße L x B x H 4400x1150x2900 mm︱Gewicht 2200 kg︱Länge/Breite/Tiefe mm︱

---

S&S Rahmenpresse Bavaria 2000 L --------------------------------- Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in 3 Positionen auf die jeweils günstigste Einlegehöhe einstellbar. Hydraulikanlage komplett mit variable Druckregelung von 0 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Widerlager und Druckplattentiefe 90 mm 3 kW, 400 Volt, 50 Hz Schaltschrank an Fußinnenseite montiert Bedienfeld fahrbar Lackierung: RAL 9002 grauweiß mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 3.500 mm x 2.500 mm Platzbedarf:. 4400 mm x 1.150 mm x 2.900 mm (LängexBreitexHöhe) Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 2.500 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken, (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Druckschlauch und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00099000 ----------------------- sämtliche Druckplatten und Widerlager mit Kunststoff belegt Optionen mit Mehrpreisen: ----------------------- Artikel 00001004 ----------------------- diverse Konterprofile (Technische Angaben laut Hersteller – ohne Gewähr!)

Arbeitsbreite 3500 mm︱Arbeitshöhe 2650 mm︱Anzahl der Druckzylinder nach Wahl St.︱

---

S&S Multipress - Universal-Lochplattenpresse ***************************************************** Grundrahmen mit Anschlag links und Auflage unten 90 mm Für alle Schräg-, Segment-, Rundbogenfenster und Türen. Auch Innenausbau oder Gestellbau. Zum Verleimen von Treppen, Blockware und vielem mehr. Die vertikale Lochplattenpresse ist in schwerer, verwindungsfreier Stahlkonstruktion hergestellt. Die Lochplatte hat eine 50 mm Lochrastung. Schnellverstellung der Druckzylinder, Widerlager und sonstigen beweglichen Elementen auf der Lochplatte durch Selbstarretierung. Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau Arbeitsgröße: 3500 x 2650 mm (Länge x Höhe) Andere Längen und Höhen auf Anfrage! Ausführliche techn. Beschreibung nebenstehend bzw. anhängend als PDF-Dokument! Preis auf Anfrage!

Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱

---

S&S Rahmenpresse Typ RP 2000 – CE Ausführung Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breiten- verpressung, unteres Widerlager in 2 Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellung mit Gewichtsausgleich im 50 mm Lochraster höhenverstellbar, lange Schiebe- schlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung, Fixierung in 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhen- verstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, ohne Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm. Druckplatten- und Auflagenbreite 130 mm. Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 50 mm, Hub 120 mm einfachwirkend, mit Gewichtsausgleich und Einhand- schnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppelwirkend mit Gewichtsausgleich, 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 100 bar entspricht 400 bis 2000 kg Pressdruck vertikal, mit 3 KW Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau. (technische Daten lt. Hersteller ohne Gewähr, Abbildungen zeigen evt. optionale Ausrüstung !)

Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱

---

S&S Rahmenpresse Typ T 35 – CE Ausführung ------------------------------------------- Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialhohlprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breitven- verpressung,unteres Widerlager in 2 Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellungmit Gewichtsausgleich im 50 mm Lochrasterhöhenverstellbar. Lange Schiebeschlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung Fixierung im 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhenverstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, ohne Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm Druckplatten- und Auflagenbreite 130 mm. Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 60 mm, Hub 120 mm doppelwirkend, mit Gewichtsausgleich und Einhandschnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm Hub, 120 mm doppelwirkend, mit Gewichtsausgleich; 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 130 bar entspricht 550 bis 3500 kg Presskraft vertikal. Mit 3 KW-Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau. (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel optionale Ausrüstungen !)

Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱

---

S&S elektrohydraulischer Rahmenpressautomat Typ Super Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Mit automatischer Einstellung für Eckverbindung Zapfen und Schlitze (andere Eck- verbindungen optional), CE-Ausführung Der einzige selbstumrüstende Hochleistung- Rahmenpressvollautomat, bei dem die Hölzer nicht vorgesteckt werden müssen. Die Breiten- und Höhenverstellung erfolgt automatisch, ohne Zeitverlust, unmittelbarnach dem direkten Einlegen der Werkstücke in den Pressbereich. Es ist kein Umsetzen der Hölzer notwendig. Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten, dickwandigen Spezialprofilen. Führungsbahnen der Pressecken an den Druckbalken in abriebsarm bearbeiteter Ausführung. Anschlagseitig durchgehendes Widerlager für Breitenverpressung, in biegesteifer Ausführung, auf dem Grundrahmen aufgebaut. Durchgehendes Widerlager unten in schwerster verwindungssteifer Ausführung, mit Grundrahmen und Maschinenanschluss verbunden. Einleghöhe 500 mm. Alle Widerlager feinjustierbar für absolute Winkelgenauigkeit und Langzeitpräzision. Schiebeschlitten rechts mit schneller, motorischer Breitenverstellung mit garantiertem Parallellauf, inkl. automatischer hydraulischer Feststellung: Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hohe Ein- und Verstellgeschwindigkeit und automatischer Breiten- und Höhenverstellung (optoelektronisch). 2 Vertikaldruckzylinder, doppelwirkend, Kolbendurchmesser 50 mm, 250 mm Zylinderhub, Druckkraft regelbar 400 bis 2000 kg. 2 Horizontaldruckzylinder, doppelwirkend, Kolbendurchmesser 40 mm, 80 mm Zylinderhub, kg Druckkraft, regelbar 250 bis 1250 kg. Pressecken oben rechts, in schwerer, gefräster Ausführung, mit automatischer Eckeinstellung. Freibleibende Pressecken Anlageflächen in leimabweisender Ausführung. Widerlager- und Druckplattentiefe 100 mm. 8-fach Halte – und Positioniereinrichtung, für das absolut lose Einlegen aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken). Jedes Rahmenteil wird doppelt gehalten und positioniert. Automatische Hochschleppfunktion ermöglicht eine ergonomisches Einlegen des oberen Querholzes bei hohen Rahmen in einer bedienerfreundlichen Höhe. Erhöhung der Arbeitssicherheit durch ebenerdiges Arbeiten ohne Leitern und Tritte. Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich eingelegt. Programm-Wahlmöglichkeiten: manuell motorisch über Tipptaster, vollautomatisch über Optoelektronik für Maßeinstellung inkl. automatischem Presszyklus in Verbindung mit Sicherheits-Lichtschranke Automatischer, taktgesteuerter Presszyklus durch Impulsgabe vertikal anpressen – lösen – horizontal anpressen – lösen – vertikal / horizontal pressen Steuerschrank servicefreundlich links am Grundrahmen angebaut. Schnelle, optoelektronische Maßeinstellung. Kompakthydraulikaggregat regelbar von 20 bis 100 bar. Elektrische Handsteuerung, frei programmierbar, für zügiges Arbeiten, besonders bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und Kämpfern) für Einmann-Bedienung. Arbeitssicherheit mit Sicherheits-Lichtschranke, durchgriffsicherer Rückwand und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie Elektrische Ausrüstung: Gesamtanschlusswert 3 KW, 400 V, 50 Hz. Pneumatikanschluss: R ¼“, max. 8 bar Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel optionale Ausrüstungen !)

Arbeitsbreite 4000 mm︱Arbeitshöhe 2600 mm︱Anzahl der Druckzylinder 6 St.︱Gewicht 2000 kg︱Maße (Länge/Breite/Höhe) 5550x1300x3000 mm︱

---

S&S Rahmenpresse Bavaria 2000 L ------------------------------------------------- Arbeitsmaß 4000x2600 mm (andere Arbeitsmaße auf Anfrage!) Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen, umstellbar über Wahlschalter am Schaltschrank. Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster, optional motorische Breitenverstellung mit mit hydraulischer Klemmung. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in vier Positionen auf die jeweils günstigste Einlegehöhe einstellbar. 3 KW Kompakthydraulikanlage mit intergriertem Steuerblock, variable Druckregelung von 20 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder, montiert auf frei beweglichem Bedienpult. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Kolbendurchmesser 60 mm Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Kolbendurchmesser 40 mm Druckkraft pro Zylinder max. 1500 kg Widerlager und Druckplattentiefe 100 mm Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz Maschine mit anschlussfertigen Stecker 16 A Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 4000 mm x 2600 mm Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 2600 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Drossel- und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung (Zum Verpressen von Kreuzsprossenfenster) Artikel 000000391 ------------------------- Absperrventil am 3. Vertikalzylinder Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00001001 ----------------------- Maschine ausgerüstet zum Verpressen von "Zapfen + Schlitze" und "Dübelverbindung" umstellbar über Wahlschalter am Schaltschrank --------------------------------- Gesamtpreis in o.g. Ausführung: auf Anfrage! Optionen mit Mehrpreisen: Artikel 00001004 ----------------------- Konterprofile, Preis jet Stück: 215,00 Euro Artikel 00000100 ----------------------- Motorische Breitenverstellung mit Digitalanzeige : 5.120,00 Euro Artikel 00000629 ----------------------- Elektronische Druckwahlvorrichtung: 6.085,00 Euro Für 4 verschiedene, fix programmierte Druckstufen (jederzeit änderbar), und zusätzliche eine frei wählbare Druckstufe direkt am Bedienfeld Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))

Arbeitsbreite 3550 mm︱Arbeitshöhe 2550 mm︱Anzahl der Druckzylinder 5 St.︱

---

#2666 Hess Quickstep Rahmenpresse --------------------------------------- Technische Daten Zusammenfassung (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen) --------------------------------------- Allgemein --------------------------------------- Arbeitsbreite: 3500 mm Arbeitshöhe: 2550 mm Gesamtleistungsbedarf: 3 kW Aufstellmaße: 4500x1100x2900 mm Lademaße: 4500 x 1100 x 2900 mm Maschinengewicht, ca.: 1800 kg Merkmale: --------------------------------------- > hydraulisch: ja > Anzahl Presszylinder vertikal: 3 > Anzahl Presszylinder horizontal: 2 > Verstellungsart vertikal: elektrisch (Langhubzylinder) > Verstellungsart horizontal: elektrisch > 1 Mitteldruckbalken Weitere Merkmale --------------------------------------- Opto-Elektronik, d.h. vollautomatische Vermessung und Einstellung, horizontal (technische Angaben laut Hersteller - ohne Gewähr !) VIDEO zeigt Maschine des gleichen Modells aus unserem Archiv

Arbeitsbreite 4500 mm︱Arbeitshöhe 3000 mm︱Anzahl der Druckzylinder 6 St.︱Maße (Länge/Breite/Höhe) 5600x1350x3400 mm︱Gewicht 3000 kg︱

---

S&S Rahmenpresse Bavaria 2000 L --------------------------------- neue Vorführpresse bei uns am Lager in Oberkochen Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen, umstellbar über Wahlschalter am Schaltschrank. Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster, optional motorische Breitenverstellung mit mit hydraulischer Klemmung. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in vier Positionen auf die jeweils günstigste Einlegehöhe einstellbar. 3 KW Kompakthydraulikanlage mit intergriertem Steuerblock, variable Druckregelung von 20 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder, montiert auf frei beweglichem Bedienpult. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Kolbendurchmesser 60 mm Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Kolbendurchmesser 40 mm Druckkraft pro Zylinder max. 1500 kg Widerlager und Druckplattentiefe 100 mm Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz Maschine mit anschlussfertigen Stecker 16 A Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 4.500 mm x 3.000 mm Platzbedarf: 5.600 mm x 1.250 mm x 3.400 mm (LängexBreitexHöhe) Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 3.000 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken, Druckregelbereich bis max. 100 bar (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Drossel- und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung Druckregelbereich bis max. 100 bar (Zum Verpressen von Kreuzsprossenfenster) Artikel 000000391 ------------------------- Absperrventil am 3. Vertikalzylinder Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00000100 ----------------------- Motorische Breitenverstellung mit Digitalanzeige Artikel 00001001 ----------------------- Maschine ausgerüstet zum Verpressen von "Zapfen + Schlitze" und zusätzlicher Presszyklus zum Verpressen von "Dübelverbindung" bzw. "gestemmter Zapfen" wie z.B. Plugtec umstellbar über Wahlschalter am Schaltschrank Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00000629 ----------------------- Elektronische Druckwahlvorrichtung Für 4 verschiedene, fix programmierte Druckstufen (jederzeit änderbar), und zusätzliche eine frei wählbare Druckstufe direkt am Bedienfeld Artikel 00001002 ----------------------- 6x Druckeinheit Auflagen- und Druckplattentiefe 120 mm Artikel 00099000 ----------------------- sämtliche Druckplatten und Widerlager mit Kunststoff belegt --------------------------------- Gesamtpreis in o.g. Ausführung: auf Anfrage! Optionen mit Mehrpreisen: ----------------------- Artikel 00001004 ----------------------- Konterprofile, Preis jet Stück: 215,00 Euro Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))

Arbeitsbreite 4000 mm︱Arbeitshöhe 2600 mm︱Anzahl der Druckzylinder 6 St.︱Maße (Länge/Breite/Höhe) 5300 x 1250 x 3250 mm︱

---

S&S Rahmenpresse Typ RP 2000, aus unserem Vorführraum, ------------------------------------- C E - Ausführung Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialhohlprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breitenverpressung, unteres Widerlager in zwei Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellung mit Gewichtsausgleich im 50 mm Lochraster höhenverstellbar, lange Schiebeschlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung, Fixierung in 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhenverstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, mit Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm Druckplatten- und Auflagenbreite 130 mm Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 50 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich und Einhandschnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich; 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 125 bar entspricht 400 bis 2400 kg Pressdruck vertikal, mit 3 kW-Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: 4000 mm x 2600 mm (Länge x Höhe) Platzbedarf: 5300 x 1250 x 3250 mm (L x B x H) Vorführpresse inklusive nachfolgender Optionen: ------------------------------------- Artikel 00000374 1,00 Stk Mitteldruckbalken mit Druckzylinder doppedltwirkend, Gewichtsausgleich, Druckschlauch und Absperrventil bis 2600 mm hoch Artikel 00000047 1,00 Stk Einzeldruckregelung für Mitteldruckbalken, Druckregelbereich bis max. 100 bar (zum Verpressen von Kreuzsprossenfenster) Artikel 00000038 1,00 Stk Querdruckeinrichtung komplett mit Druckzylinder doppeltwirkend, Gewichtsausgleich, Druckschlauch und Absperrventil Gewichtsausgleich am unteren Horizontal-Zylinder entfällt Artikel 00000048 1,00 Stk Einzeldruckregelung für Querdruckeinrichtung, Druckregelbereich bis max. 100 bar (zum Verpressen von Kreuzsprossenfenster) Artikel 00000039 1,00 Stk Absperrventil am 3. Vertikalzylinder Artikel 00000039 1,00 Stk Absperrventil am oberen Horizontalzylinder Artikel 00000050 1,00 Stk Breiten-Ausgleichszulage für die Verpressung von kleinen Rahmen zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00003117 1,00 Stk Grundausrüstung für Konterprofile Artikel 00099000 Sämtliche Druckplatten und Widerlager mit Kunststoff belegt Artikel 00000049 1,00 Stk Dreieck-Studiofenster-Verpresseinrichtung bestehend aus: Arretier-Einrichtung der Vertikaldruckbalken und 3 aufsteckbaren, seitengeführten Pendeldruckplatten Artikel 00000063 1,00 Stk Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000042 1,00 Stk Maschine in zerlegbarer Ausführung d. h. Druckbalken auf Palette ------------------------------------- Gesamtpreis in oben genannter Ausführung ab Lager Oberkochen: Auf Anfrage! ------------------------------------- Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))

Arbeitslänge 2000 mm︱Arbeitsbreite 250 mm︱Arbeitshöhe 850 - 1000 mm︱Lademaße L x B x H 2000 x 800 x 1000 mm︱Gewicht 300 kg︱Steuerung ︱

---

1 automatische Werkstückrückführung mit Schwenkband, Arbeitshöhe 980 mm, optisches Auge Balluf, linksschwenkend (techn. Angaben lt. Hersteller - ohne Gewähr !)

Arbeitslänge , mm︱Arbeitsbreite , mm︱Arbeitshöhe , mm︱

---

Beladestation für Holzlängen 4,2m zur automatischen Beschickung von Maschinen oder Anlagen. Werkstücke werden automatisch aus dem dazugehörigen Kommissionswagen entladen und vereinzelt in Längsrichtung weitergeführt. Kommisionswagen mit sieben Fächern je 800mm tief - Höheneinstellbar von 950- 1100mm Hebesenkeinrichtung mit stufenlos regelbare angetriebener Rollenbahn Rollen galvanisch verzinkt Rollenabstand 140mm Rollenbreite 140mm Rollenabdeckung nach HGB Optischer Entschalter, Steuerung SPS 24V DC Elektrischer Anschluss 400V AC, 3,5kW, 50Hz Luftanschluss 8bar, Luftverbrauch 20NL/min (Techn. Angaben lt. Hersteller - ohne Gewähr!)

Arbeitslänge 3120 mm︱Arbeitsbreite 2451 mm︱Arbeitshöhe 750 - 1000 mm︱

---

Pos.1 Transportband ca.2800mm x 320mm ************************************************** Bandbreite 260mm, oben bündig höheneinstellbare Stützböcke (ca.750mm - 1000mm) Antriebsrollen galv.verzinkt, Rollendurchmesser 60mm stufenlos angetriebenes Band ca.5-25m/min Antrieb über Getriebemotor und Frequenzumrichter Pos.2 GLS-Abwurfeinrichtung *********************************** 2 pneum. Abwurfschieber Höheneinstellbar von 50-120mm Automatisch aktiv,wenn Sägeaggregat vorne ist. Pos.3 Pufferquerförderer ca.3120mm x 2451mm ******************************************************* höheneinstellbare Stützböcke (ca.750mm - 1000mm) stufenlos angetriebene Rollenbahn ca.5-25m/min, Rollendurchm.50mm, 140mm Rollenmantellänge, Rollenabstand 140mm Übergabe auf Querförderer durch Heben-Senken der Rollenbahn Querförderer mit 6 Stck. Traversen Förderbänder 50mm breit, in Kunststoffbahnen geführt Antrieb 0,37 KW stufenlos ca.5-25m/min ca.2000 mm von Anschlag zu Anschlag Übergabe als Hebesenkeinrichtung angetriebene Stahlrollen, Durchm.50mm, 240mm Mantellänge Antrieb stufenlos ca5-25m/min, 0,37 KW, Alle Rollen mit Kunststoffmantel Rollenabdeckung nach HBG 8 Stück eingebaute Pufferplätze (Klappen) Pos.3 Transportband ca.3500mm x 320mm ************************************************** Bandbreite 260mm, Beidseitige Führung ca.20mm hoch höheneinstellbare Stützböcke (ca.750mm - 1000mm) Antriebsrollen galv.verzinkt, Rollendurchmesser 60mm stufenlos angetriebenes Band ca.5-25m/min Antrieb über Getriebemotor und Frequenzumrichter Steuerung: ************ Siemens Logo 12/24, 24VDC Not-Aus Schleife optische Endschalter Wahlschalter erste Rollenbahn immer oben (zur Abnahme langer Hölzer) Fertig installiert mit 16A Eurostecker Anschluß: 400V AC, 2kW, 50Hz Farbe : RAL 7035 hellgrau CE nach EN 292 Teil1, EN 292 Teil 2, EN 294, EN 349, EN 418, EN 602-1EG Maschinenrichtlinie 89/392/EWG , EG Niederspannungsrichtlinie 73/23 /EWG (techn. Daten lt. Hersteller - ohne Gewähr !)

Arbeitslänge 2451 mm︱Arbeitsbreite 1920 mm︱Arbeitshöhe 850-1050 mm︱

---

Kompakte Rückförderanlage mit Transportband für Holzlängen bis 3 m, 4,2m oder 6 m. Querförderlänge von Anschlag bis Anschlag von 1250 mm bis 5580 mm. Höhenverstellbar von 850 - 1050 mm Hebesenkeinrichtung mit stufenlos regelbar angetriebener Rollenbahn. Stufenlos regelbarer angetriebener Querförderer. Rollen galvanisch verzinkt Rollenabstand 140 mm Rollendurchmesser: 50 mm Rollenbreite: 140 oder 240 mm -Antrieb ca.5-25m/min, 0,37 KW -ca.1250mm von Anschlag zu Anschlag -Übergabe als Hebesenkeinrichtung Rollenabdeckung nach HBG Angetriebenes Transportband Breite: 260 mm Länge: 2000 mm Optische Entschalter, Steuerung SPS 24 V, DC Elektrischer Anschluss 400 V AC, 2 kW, 50 Hz Luftanschluss 8 bar, Luftverbrauch 20 NL/min Option: Auf Anfrage -Förderanlage auf Fahrrollen mit Bremse -Mehrpreis je 1000 mm Querförderlänge -Fernbedienung mit Notaus -Transportband auf Fahrrollen mit Bremse -Mehrpreis je 1000 mm Transportbandlänge (Techn. Daten lt.Hersteller - ohne Gewähr!)

Arbeitslänge 4200 mm︱Arbeitsbreite 2500 mm︱Arbeitshöhe 850 - 1000 mm︱

---

Haberkorn Förderanlage nach einem Fluttunnel für Holzlängen von 300 mm - 4200 mm Pos. 1 ******* 1 Längs-Quer-Längsförderer ca. 2500 x 5500 mm ------------------------------------------------------------------ höheneinstellbare Sützböcke (ca. 850 mm - 1000 mm) stufenlos angetriebene Rollenbahn ca. 5-25 m/min. Rollendurchmesser 50 mm, 140 mm Rollenmantellänge Übergabe auf Querförderer durch Heben-Senken der Rollenbahn Querförderer mit 6 Stück Traversen Förderbänder 50 mm breit, in Kunststoffbahnen geführt Antrieb ca. 10 m/min. 0,37 KW ca. 5000 mm von Anschlag zu Anschlag Übergabe als Hebesenkeinrichtung angetriebene Stahlrollen, Durchmesser 50 mm, 140 mm Mantellänge Antrieb ca. 5-25 m/min., 0,37 KW Rollenabdeckung nach HGB Pos. 2 ******* Rollenbahn zum Heben und Senken ca. 790 x 600 mm ------------------------------------------------------------------------- höheneinstellbare Stützböcke (ca. 850 mm - 1000 mm) angetriebene Stahlrollen ca. 5-25 m/min. Rollen galvanisch verzinkt, Rollendurchmesser 50 mm 140 mm Rollenmantellänge, Rollenabstand 140 mm Antrieb über Getriebemotor Rollenabdeckung nach HGB Anschlag ca. 50 mm hoch, links Pos. 3 ******* höheneinstellbare Stützböcke (ca. 850 mm - 1000 mm) stufenlos angetriebene Rollenbahn ca. 5 - 25 m/min. Rollendurchmesser 50 mm, 140 mm Rollenmantellänge Übergabe auf Querförderer durch Heben-Senken der Rollenbahn Querförderer mit 6 Stück Traversen Förderbänder 50 mm breit, in Kunststoffbahnen geführt Antrieb ca. 10 M7min., 0,37 KW ca. 4.400 mm von Anschlag zu Anschlag Rollenabdeckung nach HGB Steuerung: -------------- Siemens LOGO 24 RCo, 24 V DC, optische Endschalter, Not-Aus-Schleife Fertig installiert mit 16 A Eurostecker Anschluss: 400 V AC, 2,5 KW, 50 Hz. Pneumatik: 6 - 8 bar, Verbrauch ca. 20 NL/min. Farbe: RAL 7035 lichtgrau CE nach EN 292 Teil 1, EN 292 Teil 2, EN 294, EN 349, EN 418, EN 602-1EG Maschinenrichtlinie 89/392/EWG, EG Niederspannungsrichtlinie 73/23/EWG (techn. Daten lt. Hersteller - ohne Gewähr !)

Arbeitslänge 3100 mm︱Arbeitsbreite ca. 3400 mm︱Arbeitshöhe 750 - 1000 mm︱

---

Haberkorn Rücklaufeinrichtung zum Umfälzautomat *********************************************************** Für Rahmen von 300 mm bis 3000 mm für automatischen Rücklauf bestehend aus: 1. Querrollengang ca. 3100 mm lang ------------------------------------------------- eingebaute Förderbänder zum Ablegen der Flügel auf dem Querrollengang mit ca. 10 mm Hub Antriebsgeschwindigkeit ca. 5 - 30 m/min. Rollendurchmesser 80 mm Rollen mit PVC-Überzug Getriebemotor mit 0,37 KW 2. Synchronisierte Hubeinrichtung nach Querrollengang -------------------------------------------------------------------------- eingebaute Rollen mit stufenlosem Antrieb ca. 5 - 30 m/min. max. 100 mm Hub Rollendurchmesser 80 mm Rollen mit PVC Überzug Synchronlager aus GG 25 gehärtete Zahnräder und Stangen 2 Pneumatikzylinder 80 x 100 mm einstellbare Anschläge (oben-unten) Synchronisation über Wellen und Kegelradgetriebe 3. Längsförderer für Rücktransport ---------------------------------------------- Transportriemen mit polyesterbeschichteter Lauffläche 50 mm breit, in Kunststoffführungen geführt Antrieb mit Stirnradgetriebemotor 0,37 KW, ca. 5 - 30 m/min. Flügel mit über 3000 mm können durch Mithilfe des Bedieners umfahren werden. Steuerung -------------- Siemens S 7, 24 VDC optischer Endschalter Not-Aus-Schleife Fertig installiert mit 16 A Eurostecker Anschluss 400 V AC, 2,5 KW, 50 Hz. Farbe: --------- RAL 7035 lichtgrau Aufbau, Inbetriebnahme und Einweisung EUR 980,00 (techn. Daten lt. Hersteller - ohne Gewähr !)

Arbeitslänge 2451 mm︱Arbeitsbreite 1670 mm︱Arbeitshöhe 800-1000 mm︱

---

Neue Haberkorn Rückfördereinrichtung nach Vierseitenhobelmaschine ------------------------------------------------------- Förderanlage für Holzlängen von 300 mm-4200 mm Pos.1 Längs-Quer-Länsförderer ca.2451 x 1670 mm - höheneinstellbare Stützböcke (ca.800 mm - 1000 mm) - stufenlos angetriebene Rollenbahn ca.5-25m/min, - Rollendurchm.50mm, 140mm Rollenmantellänge - Übergabe auf Querförderer durch Heben-Senken der Rollenbahn - Querförderer mit 6 Stck. Traversen - Förderbänder 50mm breit, in Kunststoffbahnen geführt - Antrieb ca.5-25m/min, 0,37 KW - ca.1250mm von Anschlag zu Anschlag - Übergabe als Hebesenkeinrichtung - angetriebene PVC beschichtete Stahlrollen, Durchm.50mm, 140mm Mantellänge - Antrieb ca.5-25m/min, 0,37 KW - Rollenabdeckung nach HBG Pos.2 Förderband ca.3000 x 260mm - höheneinstellbare Stützböcke (ca.800 mm - 1000 mm) - angetriebenes Band ca. 5-25 m/min - Bandbreite 260 mm - Antrieb über Getriebemotor - Förderband auf Lenkrollen mit Bremse - Rollenabdeckung nach HBG Steuerung: Siemens LOGO 24 RCo, 24 V DC, optische Endschalter, Not-Aus-Schleife Fertig installiert mit 16A Eurostecker Anschluß: 400 V AC, 2,0 KW, 50 Hz Pneumatik: 6-8 bar, Verbrauch ca.12NL/min Farbe : RAL 7035 hellgrau CE nach EN 292 Teil1, EN 292 Teil 2, EN 294, EN 349, EN 418, EN 602-1EG Maschinenrichtlinie 89/392/EWG , EG Niederspannungsrichtlinie 73/23 /EWG Genannte Preise ab Werk zzgl. Verpackungs- und Transportkosten (Techn. Angaben laut Hersteller ohne Gewähr!)

Arbeitslänge 6000 mm︱Arbeitsbreite , mm︱Arbeitshöhe , mm︱

---

FRAMATECH Leichtschwenkkran mit Zweischienenausleger Typ LSK II-500-6 --------------------------------------------------- Die Tragkraft des Krans beträgt 500 kg, der Schwenkbereich 210°. Im Lieferumfang sind außerdem 4 Rollfahrwerke, die Grundpneumatik, die Energieversorgung (Schleppleitung) und eine Zwischenplatte zur Befestigung der Säule auf dem Boden (Boden- und Betonarbeiten kundenseitig - nähere Angaben siehe Informationsblatt)enthalten. Länge des Auslegers: 6000 mm Unterkante des Auslegers: zu definieren Farbe Ausleger (Standard): feuerrot RAL 3000 Farbe Säule (Standard): lichtgrau (RAL 7035) Option: ---------- Aufpreis für Dübelplatte zur Befestigung der Säule mit chemischen Dübeln (inkl. Dübel, Mörtel zum Untergießen und Bohr- und Betonarbeiten durch den Monteur) 1 Leichtlift inkl. pneumatischer Kipp- und Drehfunktion Typ LKD PP 150 S 33 (Sonder) ------------------------------------------------------------------------- Die Tragkraft beträgt 150 kg, das Heben und Senken über einen im Hubrohr eingebauten Pneumatikzylinder und kann durch den Bediener stufenlos gesteuert werden. Hubhöhe: zu definieren Der Lift kann durch eine Vorrichtung im Hubrohr manuell sehr einfach um 360° gedreht werden. Der Saugrahmen kippt pneumatisch stufenlos von 0 - 90°, außerdem dreht er pneumatisch von 0 - 90°. Es wird ein Sondersaugrahmen verwendet: Dieser ist mittels Taster pneumatisch verstellbar, und daran befinden sich 8 ovale Saugteller, 4 davon sind ausziehbar, 4 am Rahmen verstellbar. Die Vakuumerzeugung erfolgt mittels einer pneumatischen Vakuumpumpe und Vorfiltern wegen erhöhter Holzstaub- konzentration in Ihrer Fertigung. Bei einem Druckluftabfall ertönt ein akustisches Warnsignal und bei Ausfall der Druckluftversorgung bleibt der Unterdruck im gesamten System für einige Minuten erhalten, sodass die Last sicher abgestellt werden kann, vorausgesetzt das angesaugte Material ist vakuumdicht. Lieferung inkl. Krankatzrahmen Spurweite des Krankatzrahmens: 330 mm Eigengewicht: ca. 70 kg Erforderliche Druckluftversorgung: 8 bar, ½ Zoll Druckluftanschluss: Schlauch 9 mm D Luftverbrauch: max. 320 l/min. Farbe Rahmen (Standard): feuerrot (RAL 3000) inkl. Verpackung auf einer Einwegpalette Montage und Inbetriebnahme --------------------------------------- Festpreis inkl. Arbeitszeit, Reisekosten, Hotel und Spesen (Ausführung der Arbeiten an normalen Werktagen, bei Sonn- und Feiertagsarbeiten fallen Zusatzkosten an !). Es gelten die Allgemeinen Montagebedingungen des Hersteller. Die Absprache des Montagetermins erfolgt zwischen Kunden und des Herstellers, der Kunden hat dafür Sorge zu tragen, dass die Baustelle bei Montagebeginn frei zugänglich ist und sich in montagegerechten Zustand befindet. Eventuelle Bauarbeiten, die den Montagebereich betreffen, sind abgeschlossen und die Energieversorgung ist verlegt. Die Montagedauer beträgt ca. 1 Tag, 1 Mann. Der Käufer übernimmt die Gewähr dafür, dass die gelieferte Anlage bzw. Anlagenteile bis zur Aufstellung und Inbetriebnahme so gelagert werden, dass sie gegen Korrosion, Verderb und Beschädigung geschützt sind, spätestens bei Montagebeginng in unmittelbarer Nähe des Aufstellungsorts. Die Kosten für Nacharbeiten, die aus unsachgemäßer Lagerung entstehen, trägt der Käufer. Der Kunden stellt dem Montagepersonal einen Helfer, sowie benötigte Ausrüstung und Hebegeräte nach Absprache zur Verfügung. Maschinenaufstellung ----------------------------- Die Anlage ist vorgesehen für die Aufstellung auf ebenem, staubfreien Industrieboden. Bei der Befestigung von Anlagen an tragenden Hallenkonstruktionen hat der Käufer für den Befestigungsnachweis zu sorgen. Generell ist Folgendes immer kundenseitig zu überprüfen, bestätigen bzw. beizufügen: ein Nachweis der entsprechenden bauseitigen Eignung der Hallenkonstruktion und der Statik. (techn. Angaben lt. Hersteller - ohne Gewähr !) Preise: auf Anfrage ! Bild 4 zeigt Sonderrahmen für Türen.

Arbeitslänge 2500 mm︱Arbeitsbreite 1650 mm︱Arbeitshöhe 850 - 1000 mm︱

---

Pos.1 1 neue Förderanlage ca. 3000 x 260mm - höheneinstellbare Stützböcke (ca.850mm - 1000mm) - stufenlos angetriebenes Band ca. 5-25 m/min - Antriebsrollen galv.verzinkt, Rollendurchm. 60mm, - Antrieb über Getriebemotor - Rollenabdeckung nach HBG - Anschlag für Glasleistenabwurf Minderpreis für Pos. 1 = EUR 2.020,00 Pos.2 Längs-Quer-Länsförderer ca.2500 x 1650 mm - höheneinstellbare Stützböcke (ca.850mm - 1000mm) - stufenlos angetriebene Rollenbahn ca.5-25m/min, - Rollendurchm.50mm, 240mm Rollenmantellänge - Übergabe auf Querförderer durch Heben-Senken der Rollenbahn - Querförderer mit 6 Stck. Traversen - Förderbänder 50mm breit, in Kunststoffbahnen gefürt - Antrieb ca.10m/min, 0,37 KW - ca.1250mm von Anschlag zu Anschlag - Übergabe als Hebesenkeinrichtung - angetriebene Stahlrollen, Durchm.50mm, 240mm Mantellänge - Antrieb ca.15m/min, 0,37 KW - Rollenabdeckung nach HBG Pos.3 Förderband ca.4000 x 260mm - höheneinstellbare Stützböcke (ca.850mm - 1000mm) - angetriebenes Band ca. 15 m/min - Antriebsrollen galv.verzinkt, Rollendurchm. 60mm, - Antrieb über Getriebemotor - Rollenabdeckung nach HBG Pos.4 Rollenbahn ca.3000 x 260mm - nicht angetrieben - höheneinstellbare Stützböcke (ca.850mm - 1000mm) - galv.verzinkt Rollen, Rollendurchm. 50mm, - Rollenabdeckung nach HBG - Mehrpreis für angetriebenes Band ca. 15 m/min. = EUR 1.200,00 Steuerung: Siemens LOGO 24 RCo, 24 V DC, optische Endschalter, Not-Aus-Schleife. Fertig installiert mit 16A Eurostecker Anschluß: 400 V AC, 2,5 KW, 50 Hz Pneumatik: 6-8 bar, Verbrauch ca.20NL/min Farbe : RAL 7035 kieselgrau CE nach EN 292 Teil1, EN 292 Teil 2, EN 294, EN 349, EN 418, EN 602-1EG Maschinenrichtlinie 89/392/EWG , EG Niederspannungsrichtlinie 73/23 /EWG (techn. Daten lt. Hersteller - ohne Gewähr !)

Arbeitslänge 2000 mm︱Arbeitsbreite 250 mm︱Arbeitshöhe 970 mm︱

---

Weinig Rückförderanlage DEF 25 zum Bediener in Arbeitshöhe für Unicontrol Länge 2000 mm Tiefe 1800 mm Brandbreite 250 mm Rückrollenbahn nicht angetrieben 2500 mm Rollenbreite 250 mm (techn. Angaben lt. Hersteller - ohne Gewähr !

Arbeitslänge 3500 mm︱Arbeitsbreite 250 mm︱Arbeitshöhe 900 mm︱

---

-Auslaufband nach der Hobelmaschine mit Glasleistenabführung - 3500 x 250 mm (Techn.Angaben lt. Hersteller - ohne Gewähr!)

Arbeitslänge 3200 mm︱Arbeitsbreite 1250 mm︱Arbeitshöhe ca. 900 mm︱

---

gebrauchte Mechanisierung, bestehend aus: - angetriebenes Einlaufband Länge 6500 mm, Breite 200mm - Abschubvorrichtung (automatischer Abschub der Hölzer vom Einlaufband auf den Abrichttisch der Maschine) - Längs-Quer-Längsförderer nach der Maschine (zur Rückführung der Teile zum Bediener. Länge 3200 mm, Breite aussen 1520 mm, Innen 1250 mm. - 2 angetriebene Rücklaufbänder Länge 3000 mm, Breite 200 mm und Länge 5000 mm, Breite 200 mm Im Einsatz gewesen an einem Weinig Powermat 500, siehe Bilder. ohne Schaltschrank (technische Angaben laut Hersteller - ohne Gewähr!)
