          Montagestation

          Maschinen-Liste: Montagestation


          Montagestation

          gebrauchte Fensterfertigung: Holz Montagestation RUCHSER RU-MKS-1,4 Montage-Kipptisch


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2658 · Montagestation

          RUCHSER - RU-MKS-1,4 Montage-Kipptisch - - Vorfuehrmaschine -

          Technische Details
          Abmessungen (L,B) 1400 x 1750 mm︱Gewicht , kg︱schwenkbar ja/nein ja
          RUCHSER Montagekipptisch RU-MKS 1,4 Baujahr 2022 ------------------------------------------------- Universell einsetzbarer Arbeitstisch z.B. für die Rahmenmontage, Rollladenkastenmontage, Sprossen, Flügelbeschlag, Verglasen Ausstattung Vorführmaschine, alternative/optionale Ausstattung auf Anfrage! Pos. 1.0: Artikelnr.: 8820000 RU-MKS-1,4 Montage-Kipptisch Grundmaße 1400 x 1750 mm, ausgezogen 3400 x 2500 mm Auflagefläche mit 3 Auflageholmen, davon 2 verstellbar, einer am oberen Auszug fest montiert, mit Filz belegt. Auflagefläche mit Breiten- und Höhen-/Tiefenauszug. Pneumatische Kippeinrichtung, Nutzlast 130 kg. Betätigung über Fußventil. Rollenbahn manuell abklappbar und seitlich ausziehbar von 1400-2500 mm, Rollenlänge 140 mm geschlossen. Rollenbahnhöhe in senkrechter Tischstellung von 300-380 mm einstellbar, Arbeitshöhe waagrecht von 920-970 mm einstellbar. !Aus Sicherheitsgründen muss mindestens ein Flachspannzylinder mitbestellt werden! Pos. 1.1: Artikelnr.: 5582 Pneumatische Schwenkeinrichtung der Rollenbahn für MKS Pos. 1.2: Artikelnr.: 21127 Auflageholm 1400mm nicht ausziehbar für RU-MKS Pos. 1.3: Artikelnr.: 5585 360° Dreheinrichtung mit pneumatischer Feststellung in 180°-Schritten Drehbremse mit beidseitiger Betätigung Bei Verwendung der Dreheinrichtung erhöht sich die minimale Rollenbahnhöhe des MKS Tisches auf 330mm Pos. 1.4: Artikelnr.: 6455-01 6 Stück Ablagekästen mit je 2 Fächern, schwenkbar montiert; für RU-MKS Pos. 1.5: Artikelnr.: 5597-10 Fahreinrichtung für halbrunde Fahrschiene für RU-MKS-P4 Betätigung über Fußventil, auf der Rollenbahnseite montiert. Pos. 1.6: Artikelnr.: 6354-6 3 Doppelmeter halbrunde Fahrschienen 30 x 10 mm. Pos. 1.7: Artikelnr.: 5193-1 Flachspannzylinder mit Handventil, Spannbereich 130 mm, versteckbar an Auflageholm angebracht, mit Filz an Anlageteil, Anbau links oder rechts Bitte angeben. Pos. 1.8: Artikelnr.: 5584 Hubeinrichtung 450 mm zum Arbeiten am senkrecht stehenden Element. Betätigung über Fußventil. Maximale Nutzlast 200 kg bei RU-MKS...-1,4 und 140 kg bei RU-MKS...-2. Pos. 99.1 Verpackung auf Palette --------------------------------------- Gesamtpreis in dieser Ausführung: auf Anfrage! Video und PDF-Prospekt siehe anbei. (Technische Angaben laut Hersteller - ohne Gewähr!)
            Abmessungen (L,B) 1400 x 1750 mm
            Gewicht , kg
            schwenkbar ja/nein ja
            Beschreibung :
            RUCHSER Montagekipptisch RU-MKS 1,4 Baujahr 2022
            -------------------------------------------------

            Universell einsetzbarer Arbeitstisch z.B. für die Rahmenmontage,
            Rollladenkastenmontage, Sprossen, Flügelbeschlag, Verglasen

            Ausstattung Vorführmaschine, alternative/optionale Ausstattung auf Anfrage!

            Pos. 1.0: Artikelnr.: 8820000
            RU-MKS-1,4 Montage-Kipptisch

            Grundmaße 1400 x 1750 mm, ausgezogen 3400 x 2500 mm
            Auflagefläche mit 3 Auflageholmen, davon 2 verstellbar,
            einer am oberen Auszug fest montiert,
            mit Filz belegt. Auflagefläche mit Breiten- und
            Höhen-/Tiefenauszug. Pneumatische Kippeinrichtung,
            Nutzlast 130 kg. Betätigung über Fußventil.
            Rollenbahn manuell abklappbar und seitlich ausziehbar
            von 1400-2500 mm, Rollenlänge 140 mm
            geschlossen. Rollenbahnhöhe in senkrechter
            Tischstellung von 300-380 mm einstellbar,
            Arbeitshöhe waagrecht von 920-970 mm einstellbar.
            !Aus Sicherheitsgründen muss mindestens ein
            Flachspannzylinder mitbestellt werden!

            Pos. 1.1: Artikelnr.: 5582
            Pneumatische Schwenkeinrichtung der Rollenbahn für MKS

            Pos. 1.2: Artikelnr.: 21127
            Auflageholm 1400mm nicht ausziehbar für RU-MKS

            Pos. 1.3: Artikelnr.: 5585
            360° Dreheinrichtung mit pneumatischer Feststellung in 180°-Schritten

            Drehbremse mit beidseitiger Betätigung
            Bei Verwendung der Dreheinrichtung erhöht sich die minimale Rollenbahnhöhe des
            MKS Tisches auf 330mm

            Pos. 1.4: Artikelnr.: 6455-01
            6 Stück Ablagekästen mit je 2 Fächern,
            schwenkbar montiert; für RU-MKS

            Pos. 1.5: Artikelnr.: 5597-10
            Fahreinrichtung für halbrunde Fahrschiene für RU-MKS-P4
            Betätigung über Fußventil, auf der Rollenbahnseite montiert.

            Pos. 1.6: Artikelnr.: 6354-6
            3 Doppelmeter halbrunde Fahrschienen 30 x 10 mm.

            Pos. 1.7: Artikelnr.: 5193-1
            Flachspannzylinder mit Handventil, Spannbereich 130 mm, versteckbar
            an Auflageholm angebracht, mit Filz an Anlageteil,
            Anbau links oder rechts Bitte angeben.

            Pos. 1.8: Artikelnr.: 5584
            Hubeinrichtung 450 mm zum Arbeiten am senkrecht stehenden Element.

            Betätigung über Fußventil. Maximale Nutzlast
            200 kg bei RU-MKS...-1,4 und 140 kg bei RU-MKS...-2.

            Pos. 99.1 Verpackung auf Palette

            ---------------------------------------

            Gesamtpreis in dieser Ausführung: auf Anfrage!

            Video und PDF-Prospekt siehe anbei.

            (Technische Angaben laut Hersteller - ohne Gewähr!)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Montagestation RUCHSER Holzfenster-Fertigung Montage


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5721 · Montagestation

          RUCHSER - Holzfenster-Fertigung Montage - - neu -

          Technische Details
          Abmessungen (L,B) - ︱Gewicht - ︱schwenkbar ja/nein -
          Ruchser Standardangebot mit Layout für eine Holzfenster-Fertigung mit angefräster Glasleiste und geschraubter Eckverbindung. Tageskapazität ca. 30 Fenster Fertigung bestehend aus: Pos. 1.0 - Artikel 107850000 ********************************* 1 Stück RU-PWD-H1600/130/4 Profilwagen doppelseitig, Länge 1600 mm, Breite 850 mm, Höhe 2140 mm für horizontale Lagerung und Transport von Profilzuschnitten. 12 Ablagearmpaare je Säule fest verschweißt mit der Säule, 2 Mittelsäulen verstellbar, lichter Abstand der Ablagearme 130 mm, Tiefe der Ablagearme je Seite 400 mm, Ablagearme mit Filz belegt, mit 4 Kunststofflenkrollen, Durchmesser 150 mm, davon 2 mit Stoppeinrichtung Pos. 2.0 - Artikel 10776000 ******************************* 1 Stück RU-MSTR Montagestation für die Rahmenbeschlagteile 3000 mm lang, Breite 600 mm 1 Stück Ablage für Beschlagteile, 1 Stück Auflagetisch mit Filz belegt Arbeitshöhe einstellbar zwischen 900 - 1100 mm (Ohne Schraubeinheiten) Pos. 2.1 - Artikel 6747 ************************** 1 Stück Laufschiene mit Laufwagen 3000 mm lang Pos. 2.2 - Artikel 6308 ************************** 1 Stück Balancer für Geräte 3 bis 5,5 kg Pos. 2.3 - Artikel 10778000 ******************************* 1 Stück RU-STS-A Stabschrauber mit automatischer Schraubenzuführung System POWASERT, bestehend aus Stabschrauber und Zuführgerät ADS-MF4, komplett mit Schlauchanschlüssen, Stabschrauber ADS 2445 RD mit Drehmomentabschaltung. Eingestellt auf die beim Kunden verwendete Schraubenführung. Für folgende Schraubenabmessungen geeignet: Schaftdurchmesser: 2,4 - 4,0 mm Schaftlänge 10 - 35 mm Kopfdurchmesser 5 - 8 mm Bei Bestellung müssen Informationen über die Schraube an den Hersteller in Werk geschickt werden. Pos. 3.0 - Artikel 10782000 ******************************* 1 Stück RU-EW-2S Lagerwagen zweiseitig Lagerkapazität max. 36 Stück Flügelrahmen in L - förmig verschraubt, Länge 1200 mm, Tiefe 800 mm, Höhe 2200 mm, Auflageholme mit Filz belegt, 4 Stück Lenkrollen, davon 2 Stück mit Stopper Pos. 4.0 - Artikel 10766000 ******************************* 1 Stück RU-DR-1 Drehtisch mit Fahreinrichtung für Rahmenmontage. Tisch mit Feststellbremse. Auflageplattform mit Querholmen und je einem Auszug nach links und rechts mit Filzauflage. Grundmaße 1400 x 1400 mm, ausziehbar bis 2500 x 1400 mm, Arbeitshöhe 900 - 1100 mm einstellbar Pos. 4.1 - Artikel 5360-01 ***************************** 1 Stück Werkzeugablage fest montiert 1000 x 400 mm für RU-DR-1 Pos. 4.2 - Artikel 6354 ************************** 1 Stück 3 Doppelmeter Fahrschiene für Fahreinrichtung, Schiene 10 mm hoch Pos. 4.3 - Artikel 6454 ************************** 1 Stück Fahreinrichtung mit Spurkranzrollen und Feststellbremse Pos. 4.4 - Artikel 6788 ************************** 1 Stück Eckenschraubvorrichtung. 1 Paar Pneumatisch höhenverstellbare Spanneinheiten zum fixieren der Profile im rechten Winkel. Pos. 5.0 - Artikel 10383000 ******************************* 1 Stück RU-DK-T14/34 Dreh-Kipptisch mit pneumatischer Kippeinrichtung. Arbeitsplattform mit 4 Auflageholmen, Grundmaße 1400 x 1500 mm, ausgezogen 3400 x 2300 mm. Auflagetisch mit Filz belegt. Kipptisch in der Höhe von 900 - 950 mm einstellbar. 2 Stück Aufstellplatten abklappbar und verschiebbar montiert. Traglast bis 150 kg. Pos. 5.1 - Artikel 6449 ************************** 1 Stück Rollenbahn als Aufstellfläche Pos. 5.2 - Artikel 6454 ************************** 1 Stück Fahreinrichtung mit Spurkranzrollen und Feststellrollen Pos. 5.3 - Artikel 6354 ************************** 2 Stück 3 Doppelmeter Fahrschiene für Fahreinrichtung, Schiene 10 mm hoch. Pos. 5.4 - Artikel 6741 ************************** 1 Stück Zusatzrahmen 1400 x 500 mm mit Filz belegt zwischen den ausziehbaren Auflageholmen montiert. Pos. 6.0 - Artikel 6610000 ****************************** 1 Stück RU-KWI-1600 Kommissionswagen im unbeladenen Zustand ineinanderschiebbar, Länge 1720 mm, Breite 950 mm, Nutzbreite 700 mm, Höhe 1900 mm, Anlagehöhe 1500 mm, Tragkraft 750 kg, fahrbar durch 4 Kunststoff- Lenkrollen, Durchmesser 150 mm, davon 2 mit Stoppeinrichtung. Pos. 7.0 - Artikel 10784000 ******************************* 1 Stück RU-FMOG Flügel-Montage-Kipptisch mit automatischem Schrauber zur Montage der Flügel mit angefräßter Glasleiste und geschraubter Eckverbindung, pneumatisch kippbar, Auflagetisch mit Gummirollenleisten, Dreh- und Hubeinrichtung mit verstellbaren Auflageholmen, Auflageholme mit Filz belegt, ausziehbar bar in der Breite von 1000 - 1350 mm, in der Höhe von 1350 - 1900 mm, 12 Stück Vakuumsauger pneumatisch höhenverstellbar an den Auflageholmen montiert, Auflagetisch 400 mm lang, 1600 mm breit, in der Höhe einstellbar von 1000 - 1100 mm, Aufstellrollenbahn für große Flügel, Aufnahmevorrichtung für die Beschlagstanze, 11 Stück pneumatische abschwenkbare Gegenhalter mit pneumatischer Spanneinrichtung für die Flügel, Pistolenschrauber mit pneumatischem Vorschub an Laufwagen montiert, Tiefenabschaltung und Höhenverstellung für zwei Schraubebenen, Schraubenzuführgerät mit automatischer Topfabschaltung System POWASERT Pos. 8.0 - Artikel 742-200 ***************************** 1 Stück FU-DH-SF-2 Doppelhaspel feststehend auf Säulengestell für 2 Dichtungsrollen bis Rollengröße 620 x 350 mm (ohne Spule) bis Rollengröße 800 x 350 mm (mit Spule). Mit Ablage 600 x 400 mm Pos. 9.0 - Artikel 043-200 ***************************** 1 Stück RU-BSL Beschlaglager freistehend, drehbar, mit 32 Fächern zur Lagerung der Langteile. (Getriebe, Scheren und Axerstulp), 7 Stück Ablagen für Eckumlenkungen, Eckbänder und Kleinteile. Durchmesser 1200 mm, Höhe 2000 mm Pos. 10.0 - Artikel 10472002 ********************************* 1 Stück RU-TFW-800/90R Flügel- und Türenfachwangen, 10 Fächer, Fachabstand 90 mm, mit halbem Fachtrenner. Anlageteil mit Filz belegt, Aufstellfläche mit PVC-Rollen, Fachtiefe 800 mm, Fachhöhe 2450 mm, Höhe 2750 mm, Breite 1350 mm. Fahrbar durch 4 Kunststoff-Lenkrollen, Durchm. 150 mm, davon 2 mit Stoppeinrichtung. Bremseinrichtung zum Halten der Elemente beim Transport. Über einen Excenter werden die die Elemente einseitig angehoben. Pos. 10.1 - Artikel 6559 *************************** 1 Paar Führungsrollen Pos. 10.2 - Artikel 6340S ***************************** 1 Stück Führungsschiene 2500 mm lang Pos. 11.0 *********** 1 Stück Glasbock vom Glaslieferanten Pos. 12.0 - Artikel 7300000 ******************************** 1 Stück RU-GW-SKG Glaswagen mit gebogenem Sortierkamm für einfaches Beladen. Länge 1100 mm, Tiefe 1000 mm, Tragkraft 900 kg, Ladekapazität 21 Scheiben, Fachabstand 34 mm, maximale Höhe des Sortierkamms über der Aufstellfläche 1000 mm, fahrbar durch 4 Kunststoff-Lenkrollen, Durchm. 150 mm, davon 2 mit Stoppeinrichtung Pos. 13.0 - Artikel 1150000 ******************************* 1 Stück RU-VGPA3 Verglasungs- und Kontrollpresse Spannbreite maximal 3000 mm, Länge 4000 mm, Breite 900 mm, Höhe 2700 mm, Anlagehöhe 1900 mm, Pressbalkenhöhe 2400 mm. Bei Verwendung der Option 5414-28 Anlaufrolle verbreitert sich das Anlagemaß um 150 mm. Spannbalkentiefe 1500 mm. Anlageteil mit Filz belegt. Aufstellfläche als Rollenbahn, Hubeinrichtung von 300 - 800 mm. Zwei pneumatisch abklappbare und verfahrbare Pressbalken. Gleichzeitiges, synchrones Abklappen und Verfahren der Pressbalken über ein einziges Fußventil, dadurch geringster Zeitbedarf beim Öffnen und Schließen der Presse. Sicherheitssteuerung beim Druckaufbau. Links und rechts je eine Rolle als Kantenschutz für Elemente bis 250 mm Höhe Pos. 13.1 - Artikel 5070 *************************** 2 Stück abklappbare Anschläge für Kontrollarbeiten und Versiegeln / Verglasen von außen Pos. 14.0 - Artikel 1000000 ******************************* 1 Stück RU-KW-2000S Kommissionswagen einseitig mit 4 Bügel für Gabelstapler, 4 Kranösen und 4 Bügel für Zurrgurte, Länge 2000 mm, Breite 980 mm, Nutzbreite 700 mm, Höhe 1950 mm, Anlagehöhe 1600 mm, Tragkraft 750 kg, fahrbar durch 4 Kunsstoff-Lenkrollen, Durchm. 175 mm, davon 2 mit Stoppeinrichtung. Lenkrollen abnehmbar. Pos. 99.0 - Montage ************************ Pauschalpreis für die Montage Preis entsprechend dem Aufwand ! Pos. 99.1 - Verpackung *************************** Pauschalpreis für Verpackung Preis entsprechend dem Bestellumfang ! Pos. 99.2 - Transport ************************* Pauschalpreis für den Transport Preis entsprechend günstigstem Speditionsangebot ! Lieferbedingung: ******************* ab Werk Brackenheim, zuzüglich Transport und Verpackung Die Lackierung erfolgt im Farbton RAL 7038 (grau) und RAL 1012 (gelb). Lieferzeit: ********** nach Absprache (techn. Daten lt. Hersteller - ohne Gewähr !)
            Abmessungen (L,B) -
            Gewicht -
            schwenkbar ja/nein -
            Beschreibung :
            Ruchser Standardangebot mit Layout für eine Holzfenster-Fertigung
            mit angefräster Glasleiste und geschraubter Eckverbindung.

            Tageskapazität ca. 30 Fenster

            Fertigung bestehend aus:

            Pos. 1.0 - Artikel 107850000
            *********************************
            1 Stück RU-PWD-H1600/130/4 Profilwagen doppelseitig,
            Länge 1600 mm, Breite 850 mm, Höhe 2140 mm
            für horizontale Lagerung und Transport von
            Profilzuschnitten.
            12 Ablagearmpaare je Säule fest verschweißt
            mit der Säule, 2 Mittelsäulen verstellbar, lichter
            Abstand der Ablagearme 130 mm, Tiefe der
            Ablagearme je Seite 400 mm, Ablagearme mit
            Filz belegt, mit 4 Kunststofflenkrollen, Durchmesser
            150 mm, davon 2 mit Stoppeinrichtung


            Pos. 2.0 - Artikel 10776000
            *******************************
            1 Stück RU-MSTR Montagestation für die Rahmenbeschlagteile
            3000 mm lang, Breite 600 mm
            1 Stück Ablage für Beschlagteile,
            1 Stück Auflagetisch mit Filz belegt
            Arbeitshöhe einstellbar zwischen 900 - 1100 mm
            (Ohne Schraubeinheiten)


            Pos. 2.1 - Artikel 6747
            **************************
            1 Stück Laufschiene mit Laufwagen 3000 mm lang


            Pos. 2.2 - Artikel 6308
            **************************
            1 Stück Balancer für Geräte 3 bis 5,5 kg


            Pos. 2.3 - Artikel 10778000
            *******************************
            1 Stück RU-STS-A Stabschrauber mit automatischer
            Schraubenzuführung System POWASERT, bestehend
            aus Stabschrauber und Zuführgerät ADS-MF4, komplett
            mit Schlauchanschlüssen, Stabschrauber ADS 2445 RD mit
            Drehmomentabschaltung. Eingestellt auf die beim
            Kunden verwendete Schraubenführung.

            Für folgende Schraubenabmessungen geeignet:
            Schaftdurchmesser: 2,4 - 4,0 mm
            Schaftlänge 10 - 35 mm
            Kopfdurchmesser 5 - 8 mm
            Bei Bestellung müssen Informationen über
            die Schraube an den Hersteller in Werk geschickt werden.


            Pos. 3.0 - Artikel 10782000
            *******************************
            1 Stück RU-EW-2S Lagerwagen zweiseitig
            Lagerkapazität max. 36 Stück Flügelrahmen
            in L - förmig verschraubt, Länge 1200 mm,
            Tiefe 800 mm, Höhe 2200 mm, Auflageholme
            mit Filz belegt, 4 Stück Lenkrollen, davon
            2 Stück mit Stopper


            Pos. 4.0 - Artikel 10766000
            *******************************
            1 Stück RU-DR-1 Drehtisch mit Fahreinrichtung
            für Rahmenmontage. Tisch mit Feststellbremse.
            Auflageplattform mit Querholmen und je einem
            Auszug nach links und rechts mit Filzauflage.
            Grundmaße 1400 x 1400 mm, ausziehbar
            bis 2500 x 1400 mm, Arbeitshöhe 900 - 1100 mm
            einstellbar


            Pos. 4.1 - Artikel 5360-01
            *****************************
            1 Stück Werkzeugablage fest montiert
            1000 x 400 mm für RU-DR-1


            Pos. 4.2 - Artikel 6354
            **************************
            1 Stück 3 Doppelmeter Fahrschiene für
            Fahreinrichtung, Schiene 10 mm hoch


            Pos. 4.3 - Artikel 6454
            **************************
            1 Stück Fahreinrichtung mit Spurkranzrollen
            und Feststellbremse


            Pos. 4.4 - Artikel 6788
            **************************
            1 Stück Eckenschraubvorrichtung. 1 Paar
            Pneumatisch höhenverstellbare Spanneinheiten
            zum fixieren der Profile im rechten Winkel.


            Pos. 5.0 - Artikel 10383000
            *******************************
            1 Stück RU-DK-T14/34 Dreh-Kipptisch
            mit pneumatischer Kippeinrichtung.
            Arbeitsplattform mit 4 Auflageholmen,
            Grundmaße 1400 x 1500 mm, ausgezogen
            3400 x 2300 mm. Auflagetisch mit Filz belegt.
            Kipptisch in der Höhe von 900 - 950 mm
            einstellbar. 2 Stück Aufstellplatten abklappbar
            und verschiebbar montiert. Traglast bis 150 kg.


            Pos. 5.1 - Artikel 6449
            **************************
            1 Stück Rollenbahn als Aufstellfläche


            Pos. 5.2 - Artikel 6454
            **************************
            1 Stück Fahreinrichtung mit Spurkranzrollen
            und Feststellrollen


            Pos. 5.3 - Artikel 6354
            **************************
            2 Stück 3 Doppelmeter Fahrschiene für
            Fahreinrichtung, Schiene 10 mm hoch.


            Pos. 5.4 - Artikel 6741
            **************************
            1 Stück Zusatzrahmen 1400 x 500 mm mit
            Filz belegt zwischen den ausziehbaren
            Auflageholmen montiert.


            Pos. 6.0 - Artikel 6610000
            ******************************
            1 Stück RU-KWI-1600 Kommissionswagen im
            unbeladenen Zustand ineinanderschiebbar,
            Länge 1720 mm, Breite 950 mm, Nutzbreite
            700 mm, Höhe 1900 mm, Anlagehöhe 1500 mm,
            Tragkraft 750 kg, fahrbar durch 4 Kunststoff-
            Lenkrollen, Durchmesser 150 mm, davon 2
            mit Stoppeinrichtung.


            Pos. 7.0 - Artikel 10784000
            *******************************
            1 Stück RU-FMOG Flügel-Montage-Kipptisch mit
            automatischem Schrauber zur Montage der Flügel
            mit angefräßter Glasleiste und geschraubter
            Eckverbindung, pneumatisch kippbar, Auflagetisch
            mit Gummirollenleisten, Dreh- und Hubeinrichtung
            mit verstellbaren Auflageholmen, Auflageholme
            mit Filz belegt, ausziehbar bar in der Breite von
            1000 - 1350 mm, in der Höhe von 1350 - 1900 mm,
            12 Stück Vakuumsauger pneumatisch höhenverstellbar
            an den Auflageholmen montiert, Auflagetisch 400 mm
            lang, 1600 mm breit, in der Höhe einstellbar von
            1000 - 1100 mm, Aufstellrollenbahn für große Flügel,
            Aufnahmevorrichtung für die Beschlagstanze, 11 Stück
            pneumatische abschwenkbare Gegenhalter mit
            pneumatischer Spanneinrichtung für die Flügel,
            Pistolenschrauber mit pneumatischem Vorschub an
            Laufwagen montiert, Tiefenabschaltung und
            Höhenverstellung für zwei Schraubebenen,
            Schraubenzuführgerät mit automatischer
            Topfabschaltung System POWASERT


            Pos. 8.0 - Artikel 742-200
            *****************************
            1 Stück FU-DH-SF-2 Doppelhaspel feststehend auf
            Säulengestell für 2 Dichtungsrollen
            bis Rollengröße 620 x 350 mm (ohne Spule)
            bis Rollengröße 800 x 350 mm (mit Spule).
            Mit Ablage 600 x 400 mm


            Pos. 9.0 - Artikel 043-200
            *****************************
            1 Stück RU-BSL Beschlaglager freistehend,
            drehbar, mit 32 Fächern zur Lagerung der
            Langteile. (Getriebe, Scheren und Axerstulp),
            7 Stück Ablagen für Eckumlenkungen,
            Eckbänder und Kleinteile.
            Durchmesser 1200 mm, Höhe 2000 mm


            Pos. 10.0 - Artikel 10472002
            *********************************
            1 Stück RU-TFW-800/90R Flügel- und
            Türenfachwangen, 10 Fächer, Fachabstand 90 mm,
            mit halbem Fachtrenner. Anlageteil mit Filz belegt,
            Aufstellfläche mit PVC-Rollen, Fachtiefe 800 mm,
            Fachhöhe 2450 mm, Höhe 2750 mm, Breite 1350 mm.
            Fahrbar durch 4 Kunststoff-Lenkrollen, Durchm. 150 mm,
            davon 2 mit Stoppeinrichtung.
            Bremseinrichtung zum Halten der Elemente beim
            Transport. Über einen Excenter werden die die Elemente
            einseitig angehoben.


            Pos. 10.1 - Artikel 6559
            ***************************
            1 Paar Führungsrollen


            Pos. 10.2 - Artikel 6340S
            *****************************
            1 Stück Führungsschiene 2500 mm lang


            Pos. 11.0
            ***********
            1 Stück Glasbock vom Glaslieferanten


            Pos. 12.0 - Artikel 7300000
            ********************************
            1 Stück RU-GW-SKG Glaswagen mit gebogenem
            Sortierkamm für einfaches Beladen.
            Länge 1100 mm, Tiefe 1000 mm, Tragkraft 900 kg,
            Ladekapazität 21 Scheiben, Fachabstand 34 mm,
            maximale Höhe des Sortierkamms über der
            Aufstellfläche 1000 mm, fahrbar durch 4
            Kunststoff-Lenkrollen, Durchm. 150 mm, davon
            2 mit Stoppeinrichtung


            Pos. 13.0 - Artikel 1150000
            *******************************
            1 Stück RU-VGPA3 Verglasungs- und Kontrollpresse
            Spannbreite maximal 3000 mm, Länge 4000 mm,
            Breite 900 mm, Höhe 2700 mm, Anlagehöhe 1900 mm,
            Pressbalkenhöhe 2400 mm.
            Bei Verwendung der Option 5414-28 Anlaufrolle
            verbreitert sich das Anlagemaß um 150 mm.
            Spannbalkentiefe 1500 mm.
            Anlageteil mit Filz belegt.
            Aufstellfläche als Rollenbahn, Hubeinrichtung von
            300 - 800 mm. Zwei pneumatisch abklappbare und
            verfahrbare Pressbalken. Gleichzeitiges, synchrones
            Abklappen und Verfahren der Pressbalken über ein
            einziges Fußventil, dadurch geringster Zeitbedarf
            beim Öffnen und Schließen der Presse.
            Sicherheitssteuerung beim Druckaufbau.
            Links und rechts je eine Rolle als Kantenschutz
            für Elemente bis 250 mm Höhe


            Pos. 13.1 - Artikel 5070
            ***************************
            2 Stück abklappbare Anschläge für Kontrollarbeiten
            und Versiegeln / Verglasen von außen


            Pos. 14.0 - Artikel 1000000
            *******************************
            1 Stück RU-KW-2000S Kommissionswagen einseitig
            mit 4 Bügel für Gabelstapler, 4 Kranösen und 4 Bügel
            für Zurrgurte, Länge 2000 mm, Breite 980 mm,
            Nutzbreite 700 mm, Höhe 1950 mm, Anlagehöhe
            1600 mm, Tragkraft 750 kg, fahrbar durch 4
            Kunsstoff-Lenkrollen, Durchm. 175 mm, davon 2
            mit Stoppeinrichtung. Lenkrollen abnehmbar.


            Pos. 99.0 - Montage
            ************************
            Pauschalpreis für die Montage
            Preis entsprechend dem Aufwand !

            Pos. 99.1 - Verpackung
            ***************************
            Pauschalpreis für Verpackung
            Preis entsprechend dem Bestellumfang !

            Pos. 99.2 - Transport
            *************************
            Pauschalpreis für den Transport
            Preis entsprechend günstigstem Speditionsangebot !

            Lieferbedingung:
            *******************
            ab Werk Brackenheim, zuzüglich Transport und Verpackung

            Die Lackierung erfolgt im Farbton RAL 7038 (grau) und
            RAL 1012 (gelb).

            Lieferzeit:
            **********
            nach Absprache

            (techn. Daten lt. Hersteller - ohne Gewähr !)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Montagestation RUCHSER Clipsetzen Holz-Alu Durchlauf


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5600 · Montagestation

          RUCHSER - Clipsetzen Holz-Alu Durchlauf - - neu -

          Technische Details
          Abmessungen (L,B) - ︱Gewicht - ︱schwenkbar ja/nein -
          RUCHSER Fensterbaumaschinen Clipse setzen bei Holz-Alu Fenstern im Durchlauf und an einem Flügelanschlagtisch. Die untenstehenden Videos zeigen: 1. Cilpsetzautomat montiert an einem Flügelanschlagtisch 2. Clipse setzen am verpressten Rahmen im Durchlauf 3. Clipse setzen am Einzelteil im Durchlauf Prospekt mit Beschreibung finden Sie im nebenstehenden PDF-Dokument. Preise auf Anfrage! (techn. Angaben lt. Hersteller - ohne Gewähr !)
            Abmessungen (L,B) -
            Gewicht -
            schwenkbar ja/nein -
            Beschreibung :
            RUCHSER Fensterbaumaschinen

            Clipse setzen bei Holz-Alu Fenstern im Durchlauf und an einem
            Flügelanschlagtisch.

            Die untenstehenden Videos zeigen:

            1. Cilpsetzautomat montiert an einem Flügelanschlagtisch
            2. Clipse setzen am verpressten Rahmen im Durchlauf
            3. Clipse setzen am Einzelteil im Durchlauf

            Prospekt mit Beschreibung finden Sie im nebenstehenden PDF-Dokument. Preise
            auf Anfrage!

            (techn. Angaben lt. Hersteller - ohne Gewähr !)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Montagestation RUCHSER RU-S1


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5916 · Montagestation

          RUCHSER - RU-S1 - - neu -

          Technische Details
          Abmessungen (L,B) 2000,3000,4000 mm︱Gewicht 100 kg︱schwenkbar ja/nein nein nein︱
          Montage- Verglasungs- und Versiegelungsständer mit Hubeinrichtung ******************************************************************************* RU-S1 Anschlag - und Montagetisch stehend, Länge 2000 mm, Breite 700 mm Anlagehöhe 1600 mm, Hubeinrichtung mit Pneumatik von 300 - 1000 mm, Aufstellfläche als Rollenbahn, Rollenlänge 200 mm, Rollenteilung 200 mm. Rollenbahnhöhe einstellbar von 280 - 350 mm. Anlagefläche mit Filzleisten und einer höhenverstellbaren Gummirollenleiste unten bis Oberkante. Anlagegitter als Kantenschutz, links und rechts je eine Rolle als Kantenschutz für Elemente bis 2500 mm Höhe. Aufstellrollenbahn mit Stahlrollen, Rollenlänge 200 mm, Rollenabstand 200 mm, 2 Ablagebretter, Tragkraft 300 kg. alternativ: ------------- RU-S2 Anschlag- und Montagetisch stehend. Ausführung wie RU-S1 jedoch Länge 3000 mm alternativ: ------------ RU-S3 Anschlag- und Montagetisch stehend Ausführung wie RU-S1 jedoch Länge 4000 mm (techn. Daten lt. Hersteller - ohne Gewähr !) Preise auf Anfrage !
            Abmessungen (L,B) 2000,3000,4000 mm
            Gewicht 100 kg
            schwenkbar ja/nein nein nein
            Beschreibung :
            Montage- Verglasungs- und Versiegelungsständer mit Hubeinrichtung
            *******************************************************************************

            RU-S1
            Anschlag - und Montagetisch stehend, Länge 2000 mm, Breite 700 mm

            Anlagehöhe 1600 mm, Hubeinrichtung mit Pneumatik von 300 - 1000 mm,

            Aufstellfläche als Rollenbahn, Rollenlänge 200 mm, Rollenteilung 200 mm.

            Rollenbahnhöhe einstellbar von 280 - 350 mm. Anlagefläche mit

            Filzleisten und einer höhenverstellbaren Gummirollenleiste unten bis

            Oberkante. Anlagegitter als Kantenschutz, links und rechts je eine

            Rolle als Kantenschutz für Elemente bis 2500 mm Höhe.

            Aufstellrollenbahn mit Stahlrollen, Rollenlänge 200 mm, Rollenabstand 200 mm,

            2 Ablagebretter, Tragkraft 300 kg.


            alternativ:
            -------------

            RU-S2
            Anschlag- und Montagetisch stehend. Ausführung wie RU-S1
            jedoch Länge 3000 mm

            alternativ:
            ------------

            RU-S3
            Anschlag- und Montagetisch stehend Ausführung wie RU-S1
            jedoch Länge 4000 mm

            (techn. Daten lt. Hersteller - ohne Gewähr !)

            Preise auf Anfrage !
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Montagestation RUCHSER Holzfenster-Fertigung Montage


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5599 · Montagestation

          RUCHSER - Holzfenster-Fertigung Montage - - neu -

          Technische Details
          Abmessungen (L,B) - ︱Gewicht - ︱schwenkbar ja/nein -
          In nebenstehen PDF-Dokument finden Sie die Beschreibung der Positionen - Preise auf Anfrage! RUCHSER Standardangebot mit Layout für eine Holzfenster-Fertigung mit angefräster Glasleiste und geschraubter Eckverbindung. Tagekapazität ca. 15 Fenster Fertigung bestehend aus: Pos. 1.0 - Artikel 107850000 RU-PWD-H1600/130/4 Profilwagen doppelseitig ****************************************************** Länge 1600 mm, Breite 850 mm, Höhe 2140 mm für horizontale Lagerund und Transport von Profilzuschnitten. 12 Ablagearme je Säule fest verschweißt mit der Säule, 2 Mittelsäulen verstellbar, lichter Abstand der Ablagearme 130 mm, Tiefe der Ablagearme je Seite 400 mm, Ablagearme mit Filz belegt, mit 4 Kunststoff- lenkrollen, Durchmesser 150 mm, davon 2 mit Stopeinrichtung. Pos. 2,0 - Artikel 0150001 RU-M Dreh - Kipptisch ************************** manuell kippbar, Auflagefläche 1300 x 1400 mm, mit 4 steckbaren Verlängerungen je 1000 mm lang, inkl. Werkzeugablage, ohne Wetterschenkel- ausspaarung. Pos. 2.1 - Artikel 5009-1 2 Ablagekästen mit je 2 Fächern ************************************* (für RU-4; RU-2/4) Pos. 2.2 - Artikel 5062-1 Auszug nach links und rechts ********************************* 500 mm und nach oben 7000 mm mit je einem Stützfuß abklappbar Pos. 2.2 - Artikel 5012-1 Schwenkbare Verlängerungsrohre ************************************** Länge 700 mm (max. 3 Paare) Pos. 2.4 - Artikel 6125-2 Eckenmontagevorrichtung ****************************** aös rechtwinklige Anschläge pneumatisch absenkbar mit Spanneinheit für 2 Profile an RU-M montiert Pos. 2.5 - Artikel 2069-1 Kippeinrichtung ***************** statt manuell, pneumatisch bedienbar Pos. 3.0 - Artikel 10782000 RU-EW-2S Lagerwagen zweiseitig *************************************** Lagerkapazität max. 36 Stück Flügelrahmen in L - förmig verschraubt, Länge 1200 mm, Tiefe 800 mm, Höhe 2200 mm, Auflageholme mit Filz belegt, 4 Lenkrollen, 2 mit Stopper Pos. 4.0 - Artikel 6600000 RU-KWI-1000 Kommissionswagen *************************************** im unbeladenen Zustand ineinanderschiebbar, Länge 1120 mm, Breite 1100 mm, Nutzbreite 850 mm, Höhe 1900 mm, Anlagehöhe 1500 mm, Tragkraft 750 kg, fahrbar durch 4 Kunststoff-Lenkrollen, Durchmesser 150 mm, davon 2 mit Stopeinrichtung, 2 Auszüge links und rechts je 350 mm Länge, max. 1800 mm und Höhe max. 2100 mm Pos. 5.0 - Artikel 740-300 RU-DH-F2 Doppelhaspelwagen für 2 Rollen ************************************************** bis Rollengröße 620 x 350 mm (ohne Spule), bis Rollengröße 800 x 350 mm (mit Spule), mit 4 Lenkrollen, davon 2 mit Stopeinrichtung Pos. 5.0a alternativ zu Pos. 5.0 - Artikel 744-200 RU-DH-F4, Doppelhaspelwagen für 4 Rollen ******************************************************* bis Rollengröße 620 x 350 mm (ohne Spule), bis Rollengröße 800 x 350 mm (mit Spule), mit 4 Lenkrollen, davon 2 mit Stopeinrichtung Pos. 6.0 - Artikel 7360000 RU-BW-1200 Beschlagwagen ********************************** mit 16 Unterteilungen, Länge 1200 mm, Breite 700 mm, Höhe 1100 mm, mit 2 Ablageböden, fahrbar durch 4 Kunststoff-Lenkrollen mit einem Durchmesser von 125 mm, davon 2 mit Stoppeinrichtung Pos. 7.0 - Artikel 10009200 RU-FMOG/K Flügel-Montage-Dreh-Kipptisch *************************************************** für Flügel mit angefräster Glasleiste und geschraubter Eckverbindung. Dreh-Kipptisch mit pneumatischer Kippeinrichtung und 6 Stück verschiebbaren Vakuumsaugtellern. Verstellbereich in der Breite von 450-900 mm, in der Höhe von 320-1600 mm. Ausziehbare Holme für die Vakuumsauger um 80 mm verlängert mit Filz belegt, zur Auflage der Profile, Rollenbahn mit Hubeinrichtung. Beim Kippen von der horizontalen in die vertikale Stellung senkt sich die Rollenbahn automatisch um die Profilstärke ab. Nach dem Lösen der Vakuumsauger fährt die Rollenbahn wieder in die Grundstellung. PVC-Rollen, Rollenlänge 100 mm, Rollenteilung 150 mm, Vakuumerzeugung durch Venturidüse schallgedämmt Pos. 8.0 - Artikel 10472002 RU-TFW-800/90 Flügel- und Türenfachwagen **************************************************** 10 Fächer, Fachabstand 90 mm, mit halbem Fachtrenner, Anlageteil mit Filz belegt, Aufstell- fläche mit PVC Rollen, Fachtiefe 800 mm, Fachhöhe 2450 mm, Höhe 2750 mm, Breite 1350 mm. Fahrbar durch 4 Kunststoff-Lenkrollen, Durchmesser 150 mm, davon 2 mit Stoppeinrichtung. Bremseinrichtung zum Halten der Elemente beim Transport. Über einen Excenter werden die Elemente einseitig angehoben. Pos. 8.1 - Artikel 6559 Führungsrollen ************************** 1 Paar Pos. 8.2 - Artikel 6340 1 Führungsschiene 2500 mm lang *************************************** Pos. 9.0 - Artikel 0980000 RU-SW1-90° Senkrecht-Arbeitstisch ***************************************** für Wetterschutzschenkel 03.05.10 Fr 10 mm versetzt. Holzfenster mit Wendevorrichtung zum Verglasen und beidseitigen Versiegeln, Winkellänge 1500 mm, Öffnungswinkel 90° max., Arbeitsbreite 2500 mm, Gesamtlänge 1700 mm, Gesamtbreite 700 mm, Anlagehöhe 1600 mm, Anlage- fläche mit Filz, seitlich am Anlageteil auf der Einschubseite eine Rolle als Kantenschutz für Elemente bis 2500 mm Höhe, pneumatische Hubeinrichtung von 300 - 1000 mm Pos. 10.0 - Artikel 10799001 RU-FLG 280/9 Flut- und Lackiergehänge ********************************************** für die Farbbehandlung von Flügel- und Rahmenprofile, Positionierung horizontal oder ca. 30° geneigt. 9 Paar Aufnahmedorne 100 mm lang, im Winkel von 45°, Abstand der Dorne in der Höhe 180 mm, Abstand in der Breite 280 mm, Lochabstand für die Bohrungen am Rahmenprofil 320 mm, Durchmesser 12 mm, Höhe ca. 2200 mm, in Abhängigkeit von den Aufhängehaken angepasst an die vorhandene Hängebahn Gesamtpreis dieser Aufstellung: Auf Anfrage! (techn. Daten lt. Hersteller - ohne Gewähr !)
            Abmessungen (L,B) -
            Gewicht -
            schwenkbar ja/nein -
            Beschreibung :
            In nebenstehen PDF-Dokument finden Sie die Beschreibung der Positionen -
            Preise auf Anfrage!


            RUCHSER Standardangebot mit Layout für
            eine Holzfenster-Fertigung mit angefräster
            Glasleiste und geschraubter Eckverbindung.

            Tagekapazität ca. 15 Fenster

            Fertigung bestehend aus:

            Pos. 1.0 - Artikel 107850000
            RU-PWD-H1600/130/4 Profilwagen doppelseitig
            ******************************************************
            Länge 1600 mm, Breite 850 mm, Höhe 2140 mm
            für horizontale Lagerund und Transport von
            Profilzuschnitten.
            12 Ablagearme je Säule fest verschweißt mit
            der Säule, 2 Mittelsäulen verstellbar,
            lichter Abstand der Ablagearme 130 mm,
            Tiefe der Ablagearme je Seite 400 mm,
            Ablagearme mit Filz belegt, mit 4 Kunststoff-
            lenkrollen, Durchmesser 150 mm, davon
            2 mit Stopeinrichtung.

            Pos. 2,0 - Artikel 0150001
            RU-M Dreh - Kipptisch
            **************************
            manuell kippbar, Auflagefläche 1300 x 1400 mm,
            mit 4 steckbaren Verlängerungen je 1000 mm lang,
            inkl. Werkzeugablage, ohne Wetterschenkel-
            ausspaarung.

            Pos. 2.1 - Artikel 5009-1
            2 Ablagekästen mit je 2 Fächern
            *************************************
            (für RU-4; RU-2/4)

            Pos. 2.2 - Artikel 5062-1
            Auszug nach links und rechts
            *********************************
            500 mm und nach oben 7000 mm
            mit je einem Stützfuß abklappbar

            Pos. 2.2 - Artikel 5012-1
            Schwenkbare Verlängerungsrohre
            **************************************
            Länge 700 mm (max. 3 Paare)

            Pos. 2.4 - Artikel 6125-2
            Eckenmontagevorrichtung
            ******************************
            aös rechtwinklige Anschläge pneumatisch
            absenkbar mit Spanneinheit für 2 Profile
            an RU-M montiert

            Pos. 2.5 - Artikel 2069-1
            Kippeinrichtung
            *****************
            statt manuell, pneumatisch bedienbar

            Pos. 3.0 - Artikel 10782000
            RU-EW-2S Lagerwagen zweiseitig
            ***************************************
            Lagerkapazität max. 36 Stück Flügelrahmen
            in L - förmig verschraubt, Länge 1200 mm,
            Tiefe 800 mm, Höhe 2200 mm, Auflageholme
            mit Filz belegt, 4 Lenkrollen, 2 mit Stopper

            Pos. 4.0 - Artikel 6600000
            RU-KWI-1000 Kommissionswagen
            ***************************************
            im unbeladenen Zustand ineinanderschiebbar,
            Länge 1120 mm, Breite 1100 mm, Nutzbreite
            850 mm, Höhe 1900 mm,
            Anlagehöhe 1500 mm, Tragkraft 750 kg,
            fahrbar durch 4 Kunststoff-Lenkrollen,
            Durchmesser 150 mm, davon 2 mit
            Stopeinrichtung, 2 Auszüge links und rechts
            je 350 mm Länge, max. 1800 mm und
            Höhe max. 2100 mm

            Pos. 5.0 - Artikel 740-300
            RU-DH-F2 Doppelhaspelwagen für 2 Rollen
            **************************************************
            bis Rollengröße 620 x 350 mm (ohne Spule),
            bis Rollengröße 800 x 350 mm (mit Spule),
            mit 4 Lenkrollen, davon 2 mit Stopeinrichtung

            Pos. 5.0a alternativ zu Pos. 5.0 - Artikel 744-200
            RU-DH-F4, Doppelhaspelwagen für 4 Rollen
            *******************************************************
            bis Rollengröße 620 x 350 mm (ohne Spule),
            bis Rollengröße 800 x 350 mm (mit Spule),
            mit 4 Lenkrollen, davon 2 mit Stopeinrichtung

            Pos. 6.0 - Artikel 7360000
            RU-BW-1200 Beschlagwagen
            **********************************
            mit 16 Unterteilungen, Länge 1200 mm,
            Breite 700 mm, Höhe 1100 mm,
            mit 2 Ablageböden, fahrbar durch 4
            Kunststoff-Lenkrollen mit einem
            Durchmesser von 125 mm, davon
            2 mit Stoppeinrichtung

            Pos. 7.0 - Artikel 10009200
            RU-FMOG/K Flügel-Montage-Dreh-Kipptisch
            ***************************************************
            für Flügel mit angefräster Glasleiste und
            geschraubter Eckverbindung.
            Dreh-Kipptisch mit pneumatischer Kippeinrichtung
            und 6 Stück verschiebbaren Vakuumsaugtellern.
            Verstellbereich in der Breite von 450-900 mm,
            in der Höhe von 320-1600 mm.
            Ausziehbare Holme für die Vakuumsauger um
            80 mm verlängert mit Filz belegt, zur Auflage
            der Profile, Rollenbahn mit Hubeinrichtung.
            Beim Kippen von der horizontalen in die
            vertikale Stellung senkt sich die Rollenbahn
            automatisch um die Profilstärke ab. Nach dem
            Lösen der Vakuumsauger fährt die Rollenbahn
            wieder in die Grundstellung. PVC-Rollen,
            Rollenlänge 100 mm, Rollenteilung 150 mm,
            Vakuumerzeugung durch Venturidüse
            schallgedämmt

            Pos. 8.0 - Artikel 10472002
            RU-TFW-800/90 Flügel- und Türenfachwagen
            ****************************************************
            10 Fächer, Fachabstand 90 mm, mit halbem
            Fachtrenner, Anlageteil mit Filz belegt, Aufstell-
            fläche mit PVC Rollen,
            Fachtiefe 800 mm, Fachhöhe 2450 mm,
            Höhe 2750 mm, Breite 1350 mm.
            Fahrbar durch 4 Kunststoff-Lenkrollen,
            Durchmesser 150 mm, davon 2 mit Stoppeinrichtung.

            Bremseinrichtung zum Halten der Elemente beim
            Transport. Über einen Excenter werden die Elemente
            einseitig angehoben.

            Pos. 8.1 - Artikel 6559
            Führungsrollen
            **************************
            1 Paar

            Pos. 8.2 - Artikel 6340
            1 Führungsschiene 2500 mm lang
            ***************************************

            Pos. 9.0 - Artikel 0980000
            RU-SW1-90° Senkrecht-Arbeitstisch
            *****************************************
            für Wetterschutzschenkel 03.05.10 Fr
            10 mm versetzt.
            Holzfenster mit Wendevorrichtung zum
            Verglasen und beidseitigen Versiegeln,
            Winkellänge 1500 mm, Öffnungswinkel
            90° max., Arbeitsbreite 2500 mm,
            Gesamtlänge 1700 mm, Gesamtbreite
            700 mm, Anlagehöhe 1600 mm, Anlage-
            fläche mit Filz, seitlich am Anlageteil
            auf der Einschubseite eine Rolle als
            Kantenschutz für Elemente bis 2500 mm
            Höhe, pneumatische Hubeinrichtung
            von 300 - 1000 mm

            Pos. 10.0 - Artikel 10799001
            RU-FLG 280/9 Flut- und Lackiergehänge
            **********************************************
            für die Farbbehandlung von Flügel- und
            Rahmenprofile, Positionierung horizontal
            oder ca. 30° geneigt. 9 Paar Aufnahmedorne
            100 mm lang, im Winkel von 45°, Abstand
            der Dorne in der Höhe 180 mm, Abstand
            in der Breite 280 mm, Lochabstand für die
            Bohrungen am Rahmenprofil 320 mm,
            Durchmesser 12 mm, Höhe ca. 2200 mm,
            in Abhängigkeit von den Aufhängehaken
            angepasst an die vorhandene Hängebahn

            Gesamtpreis dieser Aufstellung: Auf Anfrage!

            (techn. Daten lt. Hersteller - ohne Gewähr !)
          Datenblatt
          Anfrage / Kontakt

          Rahmenpresse

          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Super - Video -


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2585 · Rahmenpresse

          S&S - Super - Video - - - neuwertig -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 6 St.︱Lademaße L x B x H 5000x 1800 x 3400 mm︱Gewicht 2800 kg︱Maße (Länge/Breite/Höhe) 5000x 1800 x 3400 mm︱
          S+S Rahmenpress - Vollautomat Modell Super ---------------------------------------------------------------- CE-Ausführung Der einzige selbstumrüstende Hochleistungs-Rahmenpress-Vollautomat, bei dem die Hölzer nicht mehr vorgesteckt werden müssen. Die Breiten- und Höheneinstellung wird durch Direkteinlegen der Werkstücke in den Pressbereich, ohne Zeitverlust, bewerkstelligt. Der Rahmenpressautomat der Superklasse. Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten, starkwandigen Spezialprofilen. Führungsbahnen für Druckbalken und Schiebeschlitten in abriebarmer, breitgehobelter Ausführung. Durchgehendes Widerlager links in überschwerer Ausführung für Breitenverpressung, auf Grundrahmen aufgebaut. Durchgehendes Widerlager unten in schwerster Ausführung direkt mit Grundrahmen und Maschinenfuß verbunden. Einlegehöhe 500 mm. Alle Widerlager feinjustierbar für absolute Winkelgenauigkeit und Langzeitpräzision. Schiebeschlitten rechts mit schneller, automatisch-motorischer Breitenverstellung mit garantiertem Parallellauf. Automatische, hydraulische Blockierung. Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hoher Ein- und Verstellgeschwindigkeit und automatischer Breiten- und Höheneinstellung (optoelektronisch). 2 Vertikalzylinder, doppeltwirkend, mit 250 mm Zylinderhub und 2000 kp Druckkraft, regelbar. 2 Horizontalzylinder, doppeltwirkend, mit 80 mm Zylinderhub und 1850 kp Druckkraft, regelbar. Pressecke oben rechts, in schwerer, gefräster Ausführung, mit automatischer Eckeinstellung. Freibleibende Pressecken Anlagenflächen in leimabweisender Ausführung 8-fach Halte- und Positioniereinrichtung, für das absolut lose Einlegen aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken), d.h. jedes Rahmenteil wirdoppelt gehalten und positioniert. Automatische Doppel-Spann- und Positioniereinrichtung für das obere Rahmenholz, mit integriertem automatischem Werkstückauftransport (Zeit- und Handlingeinsparung bei großen Rahmen). Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich gelegt. Programm-Wahlmöglichkeiten: manuell motorisch über Tipptaster, vollautomatisch über Optoelektronik für Maßeinstellung inkl. automatischen Presszyklus in Verbindung mit Sicherheits-Lichtschranke. Automatischer, taktgesteuerter Presszyklus durch Impulsgabe, vertikal anpressen - lösen - horizontal anpressen-lösen - vertikal/horizontal pressen. Steuerschrank bediengünstig links am Grundrahmen angebaut. Modernste SPS-Steuerung mit Fehlerdiagnostik (batterielos). Schnelle, optoelektronische Maßeinstellung. Hydraulische Versorgungsanlage regelbar von 25 bis 100 bar. Elektrische Handsteuerung, frei positionierbar, für zügiges arbeiten, besonders bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und Kämpfern) für Einmannbedienung. Arbeitssicherheitspaket mit Sicherheits-Lichtschranke, abgedeckter Rückwand und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie. Elektrische Ausrüstung: Gesamtanschlusswert 3 KW, 400 V, 50 Hz. Pneumatikanschluss: R ¼ Zoll, max. 8 bar Lackierung: RAL 7035 lichtgrau, mit RAL 5018 türkisblau Arbeitsgröße: Länge x Höhe = 3500 x 2300 mm Bei vorgestecktem Rahmen erhöht sich die Presshöhe um 150 mm Aufstellmaße: Länge 5.000 mm x 1.800 mm Tiefe x 3.400 mm Höhe Zubehör: ------------- 1 Mitteldruckbalken Arbeitshöhe 2300 mm mit automatischer Verstellung in der Höhe, komplett mit Druckzylinder, Druckschlauch und Absperrventil Einzeldruckregelung für Mitteldruckbalken (zum Verpressen von Kreuzsprossenfenster) Querdruckeinrichtung komplett mit Druckzylinder, stufenlos verstellbar, Druckschlauch und Absperventil Einzeldruckregelung für Querdruckeinrichtung (zum Verpressen von Kreuzsprossenfenster) Dreieck-Studiofenster-Verpresseinrichtung (nur für Handbetrieb) bestehend aus: 4 aufsteckbaren, seitengeführten Pendeldruckplatten, Arretiereinrichtung der Vertikaldruckbalken, pneumatischer Kupplung für den Zentralbetrieb der Vertikaldruckbalken. Wählschalter für Aktivierung der pneumatischen Niederhalter im manuellen Betrieb (Setzholzverpressung) Grundausrüstung für Einsatz von Konterprofilen (techn. Daten lt. Hersteller - ohne Gewähr !) Video zeigt gleiches Model
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2300 mm
            Anzahl der Druckzylinder 6 St.
            Lademaße L x B x H 5000x 1800 x 3400 mm
            Gewicht 2800 kg
            Maße (Länge/Breite/Höhe) 5000x 1800 x 3400 mm
            Beschreibung :
            S+S Rahmenpress - Vollautomat Modell Super
            ----------------------------------------------------------------
            CE-Ausführung

            Der einzige selbstumrüstende Hochleistungs-Rahmenpress-Vollautomat,
            bei dem die Hölzer nicht mehr vorgesteckt werden müssen.
            Die Breiten- und Höheneinstellung wird durch Direkteinlegen der Werkstücke in
            den Pressbereich, ohne Zeitverlust, bewerkstelligt.
            Der Rahmenpressautomat der Superklasse.

            Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten,
            starkwandigen Spezialprofilen.
            Führungsbahnen für Druckbalken und Schiebeschlitten in abriebarmer,
            breitgehobelter Ausführung.

            Durchgehendes Widerlager links in überschwerer Ausführung für
            Breitenverpressung, auf Grundrahmen aufgebaut.

            Durchgehendes Widerlager unten in schwerster Ausführung
            direkt mit Grundrahmen und Maschinenfuß verbunden.
            Einlegehöhe 500 mm.

            Alle Widerlager feinjustierbar für absolute Winkelgenauigkeit und
            Langzeitpräzision.

            Schiebeschlitten rechts mit schneller, automatisch-motorischer
            Breitenverstellung mit garantiertem Parallellauf. Automatische, hydraulische
            Blockierung.

            Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hoher Ein-
            und Verstellgeschwindigkeit und automatischer Breiten- und Höheneinstellung
            (optoelektronisch).

            2 Vertikalzylinder, doppeltwirkend, mit 250 mm Zylinderhub und 2000 kp
            Druckkraft, regelbar.

            2 Horizontalzylinder, doppeltwirkend, mit 80 mm Zylinderhub und 1850 kp
            Druckkraft, regelbar.

            Pressecke oben rechts, in schwerer, gefräster Ausführung, mit automatischer
            Eckeinstellung.

            Freibleibende Pressecken
            Anlagenflächen in leimabweisender Ausführung

            8-fach Halte- und Positioniereinrichtung, für das absolut lose Einlegen
            aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken),
            d.h. jedes Rahmenteil wirdoppelt gehalten und positioniert.

            Automatische Doppel-Spann- und Positioniereinrichtung für das obere Rahmenholz,
            mit integriertem automatischem Werkstückauftransport
            (Zeit- und Handlingeinsparung bei großen Rahmen).

            Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich gelegt.

            Programm-Wahlmöglichkeiten:
            manuell motorisch über Tipptaster,
            vollautomatisch über Optoelektronik für Maßeinstellung inkl. automatischen
            Presszyklus
            in Verbindung mit Sicherheits-Lichtschranke.

            Automatischer, taktgesteuerter Presszyklus durch
            Impulsgabe, vertikal anpressen - lösen - horizontal anpressen-lösen -
            vertikal/horizontal pressen.

            Steuerschrank bediengünstig links am Grundrahmen angebaut.
            Modernste SPS-Steuerung mit Fehlerdiagnostik (batterielos).
            Schnelle, optoelektronische Maßeinstellung.

            Hydraulische Versorgungsanlage regelbar von 25 bis 100 bar.

            Elektrische Handsteuerung, frei positionierbar, für zügiges arbeiten, besonders
            bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und
            Kämpfern) für Einmannbedienung.

            Arbeitssicherheitspaket mit Sicherheits-Lichtschranke, abgedeckter Rückwand und
            seitlichem Eingriffschutz nach EU-Maschinenrichtlinie.

            Elektrische Ausrüstung:
            Gesamtanschlusswert 3 KW, 400 V, 50 Hz.
            Pneumatikanschluss: R ¼ Zoll, max. 8 bar

            Lackierung: RAL 7035 lichtgrau, mit RAL 5018 türkisblau

            Arbeitsgröße: Länge x Höhe = 3500 x 2300 mm
            Bei vorgestecktem Rahmen erhöht sich die Presshöhe um 150 mm

            Aufstellmaße: Länge 5.000 mm x 1.800 mm Tiefe x 3.400 mm Höhe

            Zubehör:
            -------------
            1 Mitteldruckbalken Arbeitshöhe 2300 mm mit automatischer Verstellung
            in der Höhe, komplett mit Druckzylinder, Druckschlauch und Absperrventil

            Einzeldruckregelung für Mitteldruckbalken (zum Verpressen von
            Kreuzsprossenfenster)

            Querdruckeinrichtung komplett mit Druckzylinder, stufenlos verstellbar,
            Druckschlauch und Absperventil

            Einzeldruckregelung für Querdruckeinrichtung (zum Verpressen von
            Kreuzsprossenfenster)

            Dreieck-Studiofenster-Verpresseinrichtung (nur für Handbetrieb)
            bestehend aus:
            4 aufsteckbaren, seitengeführten Pendeldruckplatten, Arretiereinrichtung der
            Vertikaldruckbalken, pneumatischer Kupplung für den Zentralbetrieb der
            Vertikaldruckbalken.

            Wählschalter für Aktivierung der pneumatischen Niederhalter im manuellen
            Betrieb (Setzholzverpressung)

            Grundausrüstung für Einsatz von Konterprofilen

            (techn. Daten lt. Hersteller - ohne Gewähr !)

            Video zeigt gleiches Model

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Bavaria 2000 L


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2656 · Rahmenpresse

          S&S - Bavaria 2000 L - - neuwertig -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2500 mm︱Anzahl der Druckzylinder 6 St.︱Lademaße L x B x H 4400x1150x2900 mm︱Gewicht 2200 kg︱Länge/Breite/Tiefe mm︱
          S&S Rahmenpresse Bavaria 2000 L --------------------------------- Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in 3 Positionen auf die jeweils günstigste Einlegehöhe einstellbar. Hydraulikanlage komplett mit variable Druckregelung von 0 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Widerlager und Druckplattentiefe 90 mm 3 kW, 400 Volt, 50 Hz Schaltschrank an Fußinnenseite montiert Bedienfeld fahrbar Lackierung: RAL 9002 grauweiß mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 3.500 mm x 2.500 mm Platzbedarf:. 4400 mm x 1.150 mm x 2.900 mm (LängexBreitexHöhe) Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 2.500 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken, (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Druckschlauch und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00099000 ----------------------- sämtliche Druckplatten und Widerlager mit Kunststoff belegt Optionen mit Mehrpreisen: ----------------------- Artikel 00001004 ----------------------- diverse Konterprofile (Technische Angaben laut Hersteller – ohne Gewähr!)
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2500 mm
            Anzahl der Druckzylinder 6 St.
            Lademaße L x B x H 4400x1150x2900 mm
            Gewicht 2200 kg
            Beschreibung :
            S&S Rahmenpresse Bavaria 2000 L
            ---------------------------------
            Mit automatischem Presszyklus + Handsteuerung
            für Eckverbindungen Zapfen+Schlitze
            Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am
            losen Teil umfälzt werden.

            CE-Ausführung
            Grundmaschine in stärkster Rahmenschweißkonstruktion,
            mit dickwandigen Spezialhohlprofilen.
            Führungsbahnen der Druckbalken für die Pressecken
            in abriebsarm bearbeiteter Ausführung.

            Schnelle, leichtgängige, manuelle Breitenverstellung
            durch kugelgelagerten Laufwagen, Fixierung in 50 mm
            Lochraster.

            Höhenverstellung und Pressen durch Langhubzylinder
            in einem Arbeitstakt. Rechtsseitige Pressecken mit
            integrierten Horizontalzylindern, daher keine
            vertikale Positionierung der Horizontaldruckzylinder
            notwendig.
            Widerlager unten in 3 Positionen auf die jeweils
            günstigste Einlegehöhe einstellbar.

            Hydraulikanlage komplett mit variable Druckregelung
            von 0 - 120 bar, Manometer

            Steuerung über Tipptaster mit getrennten Steuerkreisen
            für die vertikalen und horizontalen Presszylinder.

            2 Vertikal-Presszylinder, doppelwirkend, Hub an
            Arbeitshöhe angepasst,
            Druckkraft pro Zylinder max. 2000 kg
            2 Horizontal-Presszylinder, doppelwirkend,
            80 mm Hub,

            Widerlager und Druckplattentiefe 90 mm

            3 kW, 400 Volt, 50 Hz

            Schaltschrank an Fußinnenseite montiert

            Bedienfeld fahrbar

            Lackierung: RAL 9002 grauweiß mit RAL 7016 anthrazitgrau

            Arbeitsgröße: Länge x Höhe = 3.500 mm x 2.500 mm
            Platzbedarf:. 4400 mm x 1.150 mm x 2.900 mm (LängexBreitexHöhe)

            Artikel 00001144
            ------------------------
            1 Mitteldruckbalken komplett mit Druckzylinder,
            Druckschlauch und Absperrventil bis 2.500 mm hoch

            Artikel 00000471
            ------------------------
            Einzeldruckregelung für Mitteldruckbalken,
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000112
            -----------------------
            stufenlos höhenverstellbare Querdruckeinrichtung,
            komplett mit Druckzylinder und Widerlager,
            Druckschlauch und Absperrventil

            Artikel 00000481
            ------------------------
            Einzeldruckregelung für Querdruckeinrichtung
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000391
            -----------------------
            Absperrventil am oberen Horizontalzylinder

            Artikel 00001005
            ------------------------
            3 x Schrägfenstersteuerung für Vertikalzylinder

            Artikel 00000302
            -----------------------
            3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad

            Artikel 00000631
            -----------------------
            Doppelpendeldruckplatte für Spitzfenster (Dreieck)

            Artikel 00000113
            -----------------------
            2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck)

            Artikel 00000057
            -----------------------
            Zwischenzulage für Kleinstmaßverpressung
            zur Überbrückung des 1. Druckbalkens,
            inklusive Absperrventil am 1. Vertikalzylinder

            Artikel 00001003
            -----------------------
            Grundausrüstung für Konterprofile

            Artikel 00099000
            -----------------------
            sämtliche Druckplatten und Widerlager mit Kunststoff belegt


            Optionen mit Mehrpreisen:
            -----------------------

            Artikel 00001004
            -----------------------
            diverse Konterprofile

            (Technische Angaben laut Hersteller – ohne Gewähr!)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Multipress Lochplattenpresse


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5956 · Rahmenpresse

          S&S - Multipress Lochplattenpresse - - neu -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2650 mm︱Anzahl der Druckzylinder nach Wahl St.︱
          S&S Multipress - Universal-Lochplattenpresse ***************************************************** Grundrahmen mit Anschlag links und Auflage unten 90 mm Für alle Schräg-, Segment-, Rundbogenfenster und Türen. Auch Innenausbau oder Gestellbau. Zum Verleimen von Treppen, Blockware und vielem mehr. Die vertikale Lochplattenpresse ist in schwerer, verwindungsfreier Stahlkonstruktion hergestellt. Die Lochplatte hat eine 50 mm Lochrastung. Schnellverstellung der Druckzylinder, Widerlager und sonstigen beweglichen Elementen auf der Lochplatte durch Selbstarretierung. Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau Arbeitsgröße: 3500 x 2650 mm (Länge x Höhe) Andere Längen und Höhen auf Anfrage! Ausführliche techn. Beschreibung nebenstehend bzw. anhängend als PDF-Dokument! Preis auf Anfrage!
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2650 mm
            Anzahl der Druckzylinder nach Wahl St.
            Beschreibung :
            S&S Multipress - Universal-Lochplattenpresse
            *****************************************************
            Grundrahmen mit Anschlag links und Auflage unten 90 mm

            Für alle Schräg-, Segment-, Rundbogenfenster und Türen.
            Auch Innenausbau oder Gestellbau.
            Zum Verleimen von Treppen, Blockware und vielem mehr.
            Die vertikale Lochplattenpresse ist in schwerer, verwindungsfreier
            Stahlkonstruktion hergestellt.
            Die Lochplatte hat eine 50 mm Lochrastung.
            Schnellverstellung der Druckzylinder, Widerlager und sonstigen
            beweglichen Elementen auf der Lochplatte durch Selbstarretierung.

            Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau

            Arbeitsgröße: 3500 x 2650 mm (Länge x Höhe)
            Andere Längen und Höhen auf Anfrage!

            Ausführliche techn. Beschreibung nebenstehend bzw. anhängend als PDF-Dokument!

            Preis auf Anfrage!
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S RP 2000


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5845 · Rahmenpresse

          S&S - RP 2000 - - neu -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱
          S&S Rahmenpresse Typ RP 2000 – CE Ausführung Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breiten- verpressung, unteres Widerlager in 2 Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellung mit Gewichtsausgleich im 50 mm Lochraster höhenverstellbar, lange Schiebe- schlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung, Fixierung in 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhen- verstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, ohne Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm. Druckplatten- und Auflagenbreite 130 mm. Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 50 mm, Hub 120 mm einfachwirkend, mit Gewichtsausgleich und Einhand- schnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppelwirkend mit Gewichtsausgleich, 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 100 bar entspricht 400 bis 2000 kg Pressdruck vertikal, mit 3 KW Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau. (technische Daten lt. Hersteller ohne Gewähr, Abbildungen zeigen evt. optionale Ausrüstung !)
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2300 mm
            Anzahl der Druckzylinder 4 St.
            Beschreibung :
            S&S Rahmenpresse Typ RP 2000 – CE Ausführung

            Optionen:

            Arbeitsbreiten von 3.000 mm bis 5.000 mm
            Arbeitshöhen von 2.000 mm bis 3.000 mm

            Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung,
            Konterprofile für Einzelteilfertigung und vieles mehr!

            Fragen Sie bei uns die komplette Preisliste an!

            Beschreibung:
            Stabile Rahmenschweißkonstruktion aus dickwandigen
            Spezialprofilen, Schiebeschlitten und Druckbalken mit
            50 mm Lochrasterung.

            Linksseitig durchgehendes Widerlager für Breiten-
            verpressung, unteres Widerlager in 2 Ebenen.

            Vertikale Presszylinder auf Spezialdruckbalken mit
            Einhandschnellverstellung mit Gewichtsausgleich im
            50 mm Lochraster höhenverstellbar, lange Schiebe-
            schlitten gewährleisten die dauerhafte Aufnahme
            hoher Presskräfte.

            Schnelle leichtgängige Breitenverstellung durch
            kugelgelagerten Laufwagen mit Zentralverriegelung,
            Fixierung in 50 mm Lochraster.

            Oberer horizontaler Presszylinder stufenlos höhen-
            verstellbar und mit Gewichtsausgleich ausgerüstet.

            Unterer horizontaler Presszylinder mit Zentrierbohrungen
            für die beiden Widerlagerebenen, ohne Gewichtsausgleich.
            Widerlager- und Druckplattentiefe 100 mm.
            Druckplatten- und Auflagenbreite 130 mm.

            Maschine elektro-hydraulisch gesteuert, mit 2 Stück
            Vertikal-Druckzylindern d = 50 mm, Hub 120 mm
            einfachwirkend, mit Gewichtsausgleich und Einhand-
            schnellverstellung, 2 Stück Horizontal-Druckzylindern
            d = 40 mm, Hub 120 mm doppelwirkend mit Gewichtsausgleich,
            2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 100 bar
            entspricht 400 bis 2000 kg Pressdruck vertikal, mit
            3 KW Drehstrommotor für 400 Volt, 50 Hz
            Betriebsspannung.
            Komplett mit elektrischem Anschluss.

            Lackierung: RAL 7035 lichtgrau mit RAL 7016
            anthrazitgrau.

            (technische Daten lt. Hersteller ohne Gewähr, Abbildungen zeigen evt. optionale
            Ausrüstung !)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S T 35


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com

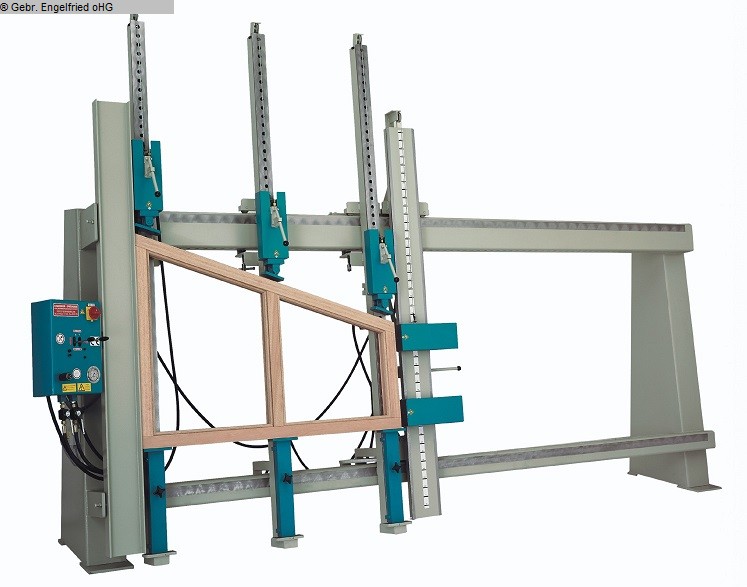

          #1305-6030 · Rahmenpresse

          S&S - T 35 - - neu -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱
          S&S Rahmenpresse Typ T 35 – CE Ausführung ------------------------------------------- Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialhohlprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breitven- verpressung,unteres Widerlager in 2 Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellungmit Gewichtsausgleich im 50 mm Lochrasterhöhenverstellbar. Lange Schiebeschlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung Fixierung im 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhenverstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, ohne Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm Druckplatten- und Auflagenbreite 130 mm. Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 60 mm, Hub 120 mm doppelwirkend, mit Gewichtsausgleich und Einhandschnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm Hub, 120 mm doppelwirkend, mit Gewichtsausgleich; 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 130 bar entspricht 550 bis 3500 kg Presskraft vertikal. Mit 3 KW-Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau. (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel optionale Ausrüstungen !)
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2300 mm
            Anzahl der Druckzylinder 4 St.
            Beschreibung :
            S&S Rahmenpresse Typ T 35 – CE Ausführung
            -------------------------------------------
            Optionen:
            Arbeitsbreiten von 3.000 mm bis 5.000 mm
            Arbeitshöhen von 2.000 mm bis 3.000 mm

            Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung,
            Konterprofile für Einzelteilfertigung und vieles mehr!

            Fragen Sie bei uns die komplette Preisliste an!

            Beschreibung:

            Stabile Rahmenschweißkonstruktion aus dickwandigen
            Spezialhohlprofilen, Schiebeschlitten und Druckbalken
            mit 50 mm Lochrasterung.

            Linksseitig durchgehendes Widerlager für Breitven-
            verpressung,unteres Widerlager in 2 Ebenen.

            Vertikale Presszylinder auf Spezialdruckbalken
            mit Einhandschnellverstellungmit Gewichtsausgleich
            im 50 mm Lochrasterhöhenverstellbar.
            Lange Schiebeschlitten gewährleisten die
            dauerhafte Aufnahme hoher Presskräfte.

            Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten
            Laufwagen mit Zentralverriegelung Fixierung im 50 mm Lochraster.

            Oberer horizontaler Presszylinder stufenlos höhenverstellbar und
            mit Gewichtsausgleich ausgerüstet.

            Unterer horizontaler Presszylinder mit Zentrierbohrungen für die
            beiden Widerlagerebenen, ohne Gewichtsausgleich.

            Widerlager- und Druckplattentiefe 100 mm
            Druckplatten- und Auflagenbreite 130 mm.

            Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern
            d = 60 mm, Hub 120 mm doppelwirkend, mit Gewichtsausgleich und
            Einhandschnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm Hub,
            120 mm doppelwirkend, mit Gewichtsausgleich; 2 Handsteuerventilen,
            Manometer, 1 Druckregelventil von 20 bis 130 bar entspricht 550 bis
            3500 kg Presskraft vertikal. Mit 3 KW-Drehstrommotor für 400 Volt, 50 Hz
            Betriebsspannung.

            Komplett mit elektrischem Anschluss.

            Lackierung RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau.




            (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel
            optionale Ausrüstungen !)




          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Super-Video


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-6121 · Rahmenpresse

          S&S - Super-Video - - neu -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱
          S&S elektrohydraulischer Rahmenpressautomat Typ Super Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Mit automatischer Einstellung für Eckverbindung Zapfen und Schlitze (andere Eck- verbindungen optional), CE-Ausführung Der einzige selbstumrüstende Hochleistung- Rahmenpressvollautomat, bei dem die Hölzer nicht vorgesteckt werden müssen. Die Breiten- und Höhenverstellung erfolgt automatisch, ohne Zeitverlust, unmittelbarnach dem direkten Einlegen der Werkstücke in den Pressbereich. Es ist kein Umsetzen der Hölzer notwendig. Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten, dickwandigen Spezialprofilen. Führungsbahnen der Pressecken an den Druckbalken in abriebsarm bearbeiteter Ausführung. Anschlagseitig durchgehendes Widerlager für Breitenverpressung, in biegesteifer Ausführung, auf dem Grundrahmen aufgebaut. Durchgehendes Widerlager unten in schwerster verwindungssteifer Ausführung, mit Grundrahmen und Maschinenanschluss verbunden. Einleghöhe 500 mm. Alle Widerlager feinjustierbar für absolute Winkelgenauigkeit und Langzeitpräzision. Schiebeschlitten rechts mit schneller, motorischer Breitenverstellung mit garantiertem Parallellauf, inkl. automatischer hydraulischer Feststellung: Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hohe Ein- und Verstellgeschwindigkeit und automatischer Breiten- und Höhenverstellung (optoelektronisch). 2 Vertikaldruckzylinder, doppelwirkend, Kolbendurchmesser 50 mm, 250 mm Zylinderhub, Druckkraft regelbar 400 bis 2000 kg. 2 Horizontaldruckzylinder, doppelwirkend, Kolbendurchmesser 40 mm, 80 mm Zylinderhub, kg Druckkraft, regelbar 250 bis 1250 kg. Pressecken oben rechts, in schwerer, gefräster Ausführung, mit automatischer Eckeinstellung. Freibleibende Pressecken Anlageflächen in leimabweisender Ausführung. Widerlager- und Druckplattentiefe 100 mm. 8-fach Halte – und Positioniereinrichtung, für das absolut lose Einlegen aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken). Jedes Rahmenteil wird doppelt gehalten und positioniert. Automatische Hochschleppfunktion ermöglicht eine ergonomisches Einlegen des oberen Querholzes bei hohen Rahmen in einer bedienerfreundlichen Höhe. Erhöhung der Arbeitssicherheit durch ebenerdiges Arbeiten ohne Leitern und Tritte. Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich eingelegt. Programm-Wahlmöglichkeiten: manuell motorisch über Tipptaster, vollautomatisch über Optoelektronik für Maßeinstellung inkl. automatischem Presszyklus in Verbindung mit Sicherheits-Lichtschranke Automatischer, taktgesteuerter Presszyklus durch Impulsgabe vertikal anpressen – lösen – horizontal anpressen – lösen – vertikal / horizontal pressen Steuerschrank servicefreundlich links am Grundrahmen angebaut. Schnelle, optoelektronische Maßeinstellung. Kompakthydraulikaggregat regelbar von 20 bis 100 bar. Elektrische Handsteuerung, frei programmierbar, für zügiges Arbeiten, besonders bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und Kämpfern) für Einmann-Bedienung. Arbeitssicherheit mit Sicherheits-Lichtschranke, durchgriffsicherer Rückwand und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie Elektrische Ausrüstung: Gesamtanschlusswert 3 KW, 400 V, 50 Hz. Pneumatikanschluss: R ¼“, max. 8 bar Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel optionale Ausrüstungen !)
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2300 mm
            Anzahl der Druckzylinder 4 St.
            Beschreibung :
            S&S elektrohydraulischer Rahmenpressautomat Typ Super

            Optionen:

            Arbeitsbreiten von 3.000 mm bis 5.000 mm
            Arbeitshöhen von 2.000 mm bis 3.000 mm

            Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung,
            Konterprofile für Einzelteilfertigung und vieles mehr!

            Fragen Sie bei uns die komplette Preisliste an!

            Beschreibung:
            Mit automatischer Einstellung
            für Eckverbindung Zapfen und Schlitze (andere Eck-
            verbindungen optional), CE-Ausführung

            Der einzige selbstumrüstende Hochleistung-
            Rahmenpressvollautomat, bei dem die Hölzer nicht
            vorgesteckt werden müssen. Die Breiten-
            und Höhenverstellung erfolgt automatisch, ohne Zeitverlust,
            unmittelbarnach dem direkten Einlegen der
            Werkstücke in den Pressbereich.
            Es ist kein Umsetzen der Hölzer notwendig.

            Grundmaschine in stärkster Rahmenschweißkonstruktion, aus
            überdimensionierten, dickwandigen Spezialprofilen. Führungsbahnen
            der Pressecken an den Druckbalken in abriebsarm bearbeiteter Ausführung.

            Anschlagseitig durchgehendes Widerlager für Breitenverpressung, in
            biegesteifer Ausführung, auf dem Grundrahmen aufgebaut.

            Durchgehendes Widerlager unten in schwerster verwindungssteifer
            Ausführung, mit Grundrahmen und Maschinenanschluss verbunden.
            Einleghöhe 500 mm. Alle Widerlager feinjustierbar für absolute
            Winkelgenauigkeit und Langzeitpräzision.
            Schiebeschlitten rechts mit schneller, motorischer Breitenverstellung mit
            garantiertem Parallellauf, inkl. automatischer hydraulischer Feststellung:
            Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hohe Ein-
            und Verstellgeschwindigkeit und automatischer Breiten- und Höhenverstellung
            (optoelektronisch).

            2 Vertikaldruckzylinder, doppelwirkend, Kolbendurchmesser 50 mm,
            250 mm Zylinderhub, Druckkraft regelbar 400 bis 2000 kg.

            2 Horizontaldruckzylinder, doppelwirkend, Kolbendurchmesser 40 mm,
            80 mm Zylinderhub, kg Druckkraft, regelbar 250 bis 1250 kg.

            Pressecken oben rechts, in schwerer, gefräster Ausführung, mit
            automatischer Eckeinstellung.

            Freibleibende Pressecken
            Anlageflächen in leimabweisender Ausführung.
            Widerlager- und Druckplattentiefe 100 mm.

            8-fach Halte – und Positioniereinrichtung, für das absolut lose Einlegen
            aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken). Jedes
            Rahmenteil wird doppelt gehalten und positioniert.

            Automatische Hochschleppfunktion ermöglicht eine ergonomisches Einlegen
            des oberen Querholzes bei hohen Rahmen in einer bedienerfreundlichen
            Höhe. Erhöhung der Arbeitssicherheit durch ebenerdiges Arbeiten ohne
            Leitern und Tritte.

            Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich eingelegt.
            Programm-Wahlmöglichkeiten:
            manuell motorisch über Tipptaster,
            vollautomatisch über Optoelektronik für Maßeinstellung
            inkl. automatischem Presszyklus in Verbindung mit Sicherheits-Lichtschranke

            Automatischer, taktgesteuerter Presszyklus durch Impulsgabe
            vertikal anpressen – lösen – horizontal anpressen – lösen – vertikal /
            horizontal pressen

            Steuerschrank servicefreundlich links am Grundrahmen angebaut.
            Schnelle, optoelektronische Maßeinstellung.
            Kompakthydraulikaggregat regelbar von 20 bis 100 bar.
            Elektrische Handsteuerung, frei programmierbar, für zügiges Arbeiten, besonders
            bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und
            Kämpfern) für Einmann-Bedienung.

            Arbeitssicherheit mit Sicherheits-Lichtschranke, durchgriffsicherer Rückwand
            und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie

            Elektrische Ausrüstung:
            Gesamtanschlusswert 3 KW, 400 V, 50 Hz.
            Pneumatikanschluss: R ¼“, max. 8 bar

            Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau

            (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel
            optionale Ausrüstungen !)


          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Bavaria 2000 L  -Video


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-6496 · Rahmenpresse

          S&S - Bavaria 2000 L -Video - - neu -

          Technische Details
          Arbeitsbreite 4000 mm︱Arbeitshöhe 2600 mm︱Anzahl der Druckzylinder 6 St.︱Gewicht 2000 kg︱Maße (Länge/Breite/Höhe) 5550x1300x3000 mm︱
          S&S Rahmenpresse Bavaria 2000 L ------------------------------------------------- Arbeitsmaß 4000x2600 mm (andere Arbeitsmaße auf Anfrage!) Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen, umstellbar über Wahlschalter am Schaltschrank. Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster, optional motorische Breitenverstellung mit mit hydraulischer Klemmung. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in vier Positionen auf die jeweils günstigste Einlegehöhe einstellbar. 3 KW Kompakthydraulikanlage mit intergriertem Steuerblock, variable Druckregelung von 20 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder, montiert auf frei beweglichem Bedienpult. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Kolbendurchmesser 60 mm Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Kolbendurchmesser 40 mm Druckkraft pro Zylinder max. 1500 kg Widerlager und Druckplattentiefe 100 mm Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz Maschine mit anschlussfertigen Stecker 16 A Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 4000 mm x 2600 mm Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 2600 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Drossel- und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung (Zum Verpressen von Kreuzsprossenfenster) Artikel 000000391 ------------------------- Absperrventil am 3. Vertikalzylinder Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00001001 ----------------------- Maschine ausgerüstet zum Verpressen von "Zapfen + Schlitze" und "Dübelverbindung" umstellbar über Wahlschalter am Schaltschrank --------------------------------- Gesamtpreis in o.g. Ausführung: auf Anfrage! Optionen mit Mehrpreisen: Artikel 00001004 ----------------------- Konterprofile, Preis jet Stück: 215,00 Euro Artikel 00000100 ----------------------- Motorische Breitenverstellung mit Digitalanzeige : 5.120,00 Euro Artikel 00000629 ----------------------- Elektronische Druckwahlvorrichtung: 6.085,00 Euro Für 4 verschiedene, fix programmierte Druckstufen (jederzeit änderbar), und zusätzliche eine frei wählbare Druckstufe direkt am Bedienfeld Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
            Arbeitsbreite 4000 mm
            Arbeitshöhe 2600 mm
            Anzahl der Druckzylinder 6 St.
            Gewicht 2000 kg
            Maße (Länge/Breite/Höhe) 5550x1300x3000 mm
            Beschreibung :
            S&S Rahmenpresse Bavaria 2000 L
            -------------------------------------------------
            Arbeitsmaß 4000x2600 mm (andere Arbeitsmaße auf Anfrage!)

            Mit automatischem Presszyklus + Handsteuerung
            für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen,
            umstellbar über Wahlschalter am Schaltschrank.
            Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am
            losen Teil umfälzt werden.

            CE-Ausführung
            Grundmaschine in stärkster Rahmenschweißkonstruktion,
            mit dickwandigen Spezialhohlprofilen.
            Führungsbahnen der Druckbalken für die Pressecken
            in abriebsarm bearbeiteter Ausführung.

            Schnelle, leichtgängige, manuelle Breitenverstellung
            durch kugelgelagerten Laufwagen, Fixierung in 50 mm
            Lochraster, optional motorische Breitenverstellung mit
            mit hydraulischer Klemmung.

            Höhenverstellung und Pressen durch Langhubzylinder
            in einem Arbeitstakt. Rechtsseitige Pressecken mit
            integrierten Horizontalzylindern, daher keine
            vertikale Positionierung der Horizontaldruckzylinder
            notwendig.
            Widerlager unten in vier Positionen auf die jeweils
            günstigste Einlegehöhe einstellbar.

            3 KW Kompakthydraulikanlage mit intergriertem
            Steuerblock, variable Druckregelung
            von 20 - 120 bar, Manometer

            Steuerung über Tipptaster mit getrennten Steuerkreisen
            für die vertikalen und horizontalen Presszylinder, montiert
            auf frei beweglichem Bedienpult.

            2 Vertikal-Presszylinder, doppelwirkend, Hub an
            Arbeitshöhe angepasst, Kolbendurchmesser 60 mm
            Druckkraft pro Zylinder max. 2000 kg
            2 Horizontal-Presszylinder, doppelwirkend,
            80 mm Hub, Kolbendurchmesser 40 mm
            Druckkraft pro Zylinder max. 1500 kg
            Widerlager und Druckplattentiefe 100 mm

            Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz
            Maschine mit anschlussfertigen Stecker 16 A

            Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau

            Arbeitsgröße: Länge x Höhe = 4000 mm x 2600 mm

            Artikel 00001144
            ------------------------
            1 Mitteldruckbalken komplett mit Druckzylinder,
            Druckschlauch und Absperrventil bis 2600 mm hoch

            Artikel 00000471
            ------------------------
            Einzeldruckregelung für Mitteldruckbalken
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000112
            -----------------------
            stufenlos höhenverstellbare Querdruckeinrichtung,
            komplett mit Druckzylinder und Widerlager,
            Drossel- und Absperrventil

            Artikel 00000481
            ------------------------
            Einzeldruckregelung für Querdruckeinrichtung
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 000000391
            -------------------------
            Absperrventil am 3. Vertikalzylinder

            Artikel 00000391
            -----------------------
            Absperrventil am oberen Horizontalzylinder

            Artikel 00001005
            ------------------------
            3 x Schrägfenstersteuerung für Vertikalzylinder

            Artikel 00000302
            -----------------------
            3x Pendeldruckplatte aufsteckbar
            zum Pressen bis 60 Grad

            Artikel 00000631
            -----------------------
            Doppelpendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000113
            -----------------------
            2 x Verlängerung für Pendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000057
            -----------------------
            Zwischenzulage für Kleinstmaßverpressung
            zur Überbrückung des 1. Druckbalkens,
            inklusive Absperrventil am 1. Vertikalzylinder

            Artikel 00001003
            -----------------------
            Grundausrüstung für Konterprofile

            Artikel 00001001
            -----------------------
            Maschine ausgerüstet zum Verpressen
            von "Zapfen + Schlitze" und "Dübelverbindung"
            umstellbar über Wahlschalter am Schaltschrank
            ---------------------------------
            Gesamtpreis in o.g. Ausführung: auf Anfrage!


            Optionen mit Mehrpreisen:


            Artikel 00001004
            -----------------------
            Konterprofile, Preis jet Stück: 215,00 Euro

            Artikel 00000100
            -----------------------
            Motorische Breitenverstellung mit Digitalanzeige : 5.120,00 Euro

            Artikel 00000629
            -----------------------
            Elektronische Druckwahlvorrichtung: 6.085,00 Euro
            Für 4 verschiedene, fix programmierte Druckstufen
            (jederzeit änderbar), und zusätzliche eine frei wählbare
            Druckstufe direkt am Bedienfeld

            Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage!

            (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom
            Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))



          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse HESS Quickstep


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2666 · Rahmenpresse

          HESS - Quickstep - - gebraucht -

          Technische Details
          Arbeitsbreite 3550 mm︱Arbeitshöhe 2550 mm︱Anzahl der Druckzylinder 5 St.︱
          #2666 Hess Quickstep Rahmenpresse --------------------------------------- Technische Daten Zusammenfassung (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen) --------------------------------------- Allgemein --------------------------------------- Arbeitsbreite: 3500 mm Arbeitshöhe: 2550 mm Gesamtleistungsbedarf: 3 kW Aufstellmaße: 4500x1100x2900 mm Lademaße: 4500 x 1100 x 2900 mm Maschinengewicht, ca.: 1800 kg Merkmale: --------------------------------------- > hydraulisch: ja > Anzahl Presszylinder vertikal: 3 > Anzahl Presszylinder horizontal: 2 > Verstellungsart vertikal: elektrisch (Langhubzylinder) > Verstellungsart horizontal: elektrisch > 1 Mitteldruckbalken Weitere Merkmale --------------------------------------- Opto-Elektronik, d.h. vollautomatische Vermessung und Einstellung, horizontal (technische Angaben laut Hersteller - ohne Gewähr !) VIDEO zeigt Maschine des gleichen Modells aus unserem Archiv
            Arbeitsbreite 3550 mm
            Arbeitshöhe 2550 mm
            Anzahl der Druckzylinder 5 St.
            Beschreibung :
            #2666 Hess Quickstep Rahmenpresse
            ---------------------------------------

            Technische Daten Zusammenfassung
            (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen)
            ---------------------------------------

            Allgemein
            ---------------------------------------
            Arbeitsbreite: 3500 mm
            Arbeitshöhe: 2550 mm
            Gesamtleistungsbedarf: 3 kW
            Aufstellmaße: 4500x1100x2900 mm
            Lademaße: 4500 x 1100 x 2900 mm
            Maschinengewicht, ca.: 1800 kg

            Merkmale:
            ---------------------------------------
            > hydraulisch: ja
            > Anzahl Presszylinder vertikal: 3
            > Anzahl Presszylinder horizontal: 2
            > Verstellungsart vertikal: elektrisch (Langhubzylinder)
            > Verstellungsart horizontal: elektrisch
            > 1 Mitteldruckbalken

            Weitere Merkmale
            ---------------------------------------
            Opto-Elektronik, d.h. vollautomatische Vermessung
            und Einstellung, horizontal

            (technische Angaben laut Hersteller - ohne Gewähr !)

            VIDEO zeigt Maschine des gleichen Modells aus unserem Archiv
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Bavaria 2000 L - Video


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2648 · Rahmenpresse

          S&S - Bavaria 2000 L - Video - - 2022 Vorführpresse -

          Technische Details
          Arbeitsbreite 4500 mm︱Arbeitshöhe 3000 mm︱Anzahl der Druckzylinder 6 St.︱Maße (Länge/Breite/Höhe) 5600x1350x3400 mm︱Gewicht 3000 kg︱
          S&S Rahmenpresse Bavaria 2000 L --------------------------------- neue Vorführpresse bei uns am Lager in Oberkochen Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen, umstellbar über Wahlschalter am Schaltschrank. Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster, optional motorische Breitenverstellung mit mit hydraulischer Klemmung. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in vier Positionen auf die jeweils günstigste Einlegehöhe einstellbar. 3 KW Kompakthydraulikanlage mit intergriertem Steuerblock, variable Druckregelung von 20 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder, montiert auf frei beweglichem Bedienpult. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Kolbendurchmesser 60 mm Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Kolbendurchmesser 40 mm Druckkraft pro Zylinder max. 1500 kg Widerlager und Druckplattentiefe 100 mm Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz Maschine mit anschlussfertigen Stecker 16 A Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 4.500 mm x 3.000 mm Platzbedarf: 5.600 mm x 1.250 mm x 3.400 mm (LängexBreitexHöhe) Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 3.000 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken, Druckregelbereich bis max. 100 bar (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Drossel- und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung Druckregelbereich bis max. 100 bar (Zum Verpressen von Kreuzsprossenfenster) Artikel 000000391 ------------------------- Absperrventil am 3. Vertikalzylinder Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00000100 ----------------------- Motorische Breitenverstellung mit Digitalanzeige Artikel 00001001 ----------------------- Maschine ausgerüstet zum Verpressen von "Zapfen + Schlitze" und zusätzlicher Presszyklus zum Verpressen von "Dübelverbindung" bzw. "gestemmter Zapfen" wie z.B. Plugtec umstellbar über Wahlschalter am Schaltschrank Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00000629 ----------------------- Elektronische Druckwahlvorrichtung Für 4 verschiedene, fix programmierte Druckstufen (jederzeit änderbar), und zusätzliche eine frei wählbare Druckstufe direkt am Bedienfeld Artikel 00001002 ----------------------- 6x Druckeinheit Auflagen- und Druckplattentiefe 120 mm Artikel 00099000 ----------------------- sämtliche Druckplatten und Widerlager mit Kunststoff belegt --------------------------------- Gesamtpreis in o.g. Ausführung: auf Anfrage! Optionen mit Mehrpreisen: ----------------------- Artikel 00001004 ----------------------- Konterprofile, Preis jet Stück: 215,00 Euro Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
            Arbeitsbreite 4500 mm
            Arbeitshöhe 3000 mm
            Anzahl der Druckzylinder 6 St.
            Maße (Länge/Breite/Höhe) 5600x1350x3400 mm
            Gewicht 3000 kg
            Beschreibung :
            S&S Rahmenpresse Bavaria 2000 L
            ---------------------------------
            neue Vorführpresse bei uns am Lager in Oberkochen

            Mit automatischem Presszyklus + Handsteuerung
            für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen,
            umstellbar über Wahlschalter am Schaltschrank.
            Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am
            losen Teil umfälzt werden.

            CE-Ausführung
            Grundmaschine in stärkster Rahmenschweißkonstruktion,
            mit dickwandigen Spezialhohlprofilen.
            Führungsbahnen der Druckbalken für die Pressecken
            in abriebsarm bearbeiteter Ausführung.

            Schnelle, leichtgängige, manuelle Breitenverstellung
            durch kugelgelagerten Laufwagen, Fixierung in 50 mm
            Lochraster, optional motorische Breitenverstellung mit
            mit hydraulischer Klemmung.

            Höhenverstellung und Pressen durch Langhubzylinder
            in einem Arbeitstakt. Rechtsseitige Pressecken mit
            integrierten Horizontalzylindern, daher keine
            vertikale Positionierung der Horizontaldruckzylinder
            notwendig.
            Widerlager unten in vier Positionen auf die jeweils
            günstigste Einlegehöhe einstellbar.

            3 KW Kompakthydraulikanlage mit intergriertem
            Steuerblock, variable Druckregelung
            von 20 - 120 bar, Manometer

            Steuerung über Tipptaster mit getrennten Steuerkreisen
            für die vertikalen und horizontalen Presszylinder, montiert
            auf frei beweglichem Bedienpult.

            2 Vertikal-Presszylinder, doppelwirkend, Hub an
            Arbeitshöhe angepasst, Kolbendurchmesser 60 mm
            Druckkraft pro Zylinder max. 2000 kg
            2 Horizontal-Presszylinder, doppelwirkend,
            80 mm Hub, Kolbendurchmesser 40 mm
            Druckkraft pro Zylinder max. 1500 kg
            Widerlager und Druckplattentiefe 100 mm

            Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz
            Maschine mit anschlussfertigen Stecker 16 A

            Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau

            Arbeitsgröße: Länge x Höhe = 4.500 mm x 3.000 mm
            Platzbedarf: 5.600 mm x 1.250 mm x 3.400 mm (LängexBreitexHöhe)

            Artikel 00001144
            ------------------------
            1 Mitteldruckbalken komplett mit Druckzylinder,
            Druckschlauch und Absperrventil bis 3.000 mm hoch

            Artikel 00000471
            ------------------------
            Einzeldruckregelung für Mitteldruckbalken,
            Druckregelbereich bis max. 100 bar
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000112
            -----------------------
            stufenlos höhenverstellbare Querdruckeinrichtung,
            komplett mit Druckzylinder und Widerlager,
            Drossel- und Absperrventil

            Artikel 00000481
            ------------------------
            Einzeldruckregelung für Querdruckeinrichtung
            Druckregelbereich bis max. 100 bar
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 000000391
            -------------------------
            Absperrventil am 3. Vertikalzylinder

            Artikel 00000391
            -----------------------
            Absperrventil am oberen Horizontalzylinder

            Artikel 00001005
            ------------------------
            3 x Schrägfenstersteuerung für Vertikalzylinder

            Artikel 00000302
            -----------------------
            3x Pendeldruckplatte aufsteckbar
            zum Pressen bis 60 Grad

            Artikel 00000631
            -----------------------
            Doppelpendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000113
            -----------------------
            2 x Verlängerung für Pendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000057
            -----------------------
            Zwischenzulage für Kleinstmaßverpressung
            zur Überbrückung des 1. Druckbalkens,
            inklusive Absperrventil am 1. Vertikalzylinder

            Artikel 00000100
            -----------------------
            Motorische Breitenverstellung mit Digitalanzeige

            Artikel 00001001
            -----------------------
            Maschine ausgerüstet zum Verpressen
            von "Zapfen + Schlitze" und zusätzlicher Presszyklus
            zum Verpressen von "Dübelverbindung" bzw.
            "gestemmter Zapfen" wie z.B. Plugtec
            umstellbar über Wahlschalter am Schaltschrank

            Artikel 00001003
            -----------------------
            Grundausrüstung für Konterprofile

            Artikel 00000629
            -----------------------
            Elektronische Druckwahlvorrichtung
            Für 4 verschiedene, fix programmierte Druckstufen
            (jederzeit änderbar), und zusätzliche eine frei wählbare
            Druckstufe direkt am Bedienfeld

            Artikel 00001002
            -----------------------
            6x Druckeinheit Auflagen- und Druckplattentiefe 120 mm

            Artikel 00099000
            -----------------------
            sämtliche Druckplatten und Widerlager mit Kunststoff belegt

            ---------------------------------
            Gesamtpreis in o.g. Ausführung: auf Anfrage!


            Optionen mit Mehrpreisen:
            -----------------------

            Artikel 00001004
            -----------------------
            Konterprofile, Preis jet Stück: 215,00 Euro


            Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage!

            (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom
            Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S RP 2000


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2600 · Rahmenpresse

          S&S - RP 2000 - - 2022 Vorführpresse -

          Technische Details
          Arbeitsbreite 4000 mm︱Arbeitshöhe 2600 mm︱Anzahl der Druckzylinder 6 St.︱Maße (Länge/Breite/Höhe) 5300 x 1250 x 3250 mm︱
          S&S Rahmenpresse Typ RP 2000, aus unserem Vorführraum, ------------------------------------- C E - Ausführung Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialhohlprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breitenverpressung, unteres Widerlager in zwei Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellung mit Gewichtsausgleich im 50 mm Lochraster höhenverstellbar, lange Schiebeschlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung, Fixierung in 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhenverstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, mit Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm Druckplatten- und Auflagenbreite 130 mm Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 50 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich und Einhandschnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich; 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 125 bar entspricht 400 bis 2400 kg Pressdruck vertikal, mit 3 kW-Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: 4000 mm x 2600 mm (Länge x Höhe) Platzbedarf: 5300 x 1250 x 3250 mm (L x B x H) Vorführpresse inklusive nachfolgender Optionen: ------------------------------------- Artikel 00000374 1,00 Stk Mitteldruckbalken mit Druckzylinder doppedltwirkend, Gewichtsausgleich, Druckschlauch und Absperrventil bis 2600 mm hoch Artikel 00000047 1,00 Stk Einzeldruckregelung für Mitteldruckbalken, Druckregelbereich bis max. 100 bar (zum Verpressen von Kreuzsprossenfenster) Artikel 00000038 1,00 Stk Querdruckeinrichtung komplett mit Druckzylinder doppeltwirkend, Gewichtsausgleich, Druckschlauch und Absperrventil Gewichtsausgleich am unteren Horizontal-Zylinder entfällt Artikel 00000048 1,00 Stk Einzeldruckregelung für Querdruckeinrichtung, Druckregelbereich bis max. 100 bar (zum Verpressen von Kreuzsprossenfenster) Artikel 00000039 1,00 Stk Absperrventil am 3. Vertikalzylinder Artikel 00000039 1,00 Stk Absperrventil am oberen Horizontalzylinder Artikel 00000050 1,00 Stk Breiten-Ausgleichszulage für die Verpressung von kleinen Rahmen zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00003117 1,00 Stk Grundausrüstung für Konterprofile Artikel 00099000 Sämtliche Druckplatten und Widerlager mit Kunststoff belegt Artikel 00000049 1,00 Stk Dreieck-Studiofenster-Verpresseinrichtung bestehend aus: Arretier-Einrichtung der Vertikaldruckbalken und 3 aufsteckbaren, seitengeführten Pendeldruckplatten Artikel 00000063 1,00 Stk Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000042 1,00 Stk Maschine in zerlegbarer Ausführung d. h. Druckbalken auf Palette ------------------------------------- Gesamtpreis in oben genannter Ausführung ab Lager Oberkochen: Auf Anfrage! ------------------------------------- Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
            Arbeitsbreite 4000 mm
            Arbeitshöhe 2600 mm
            Anzahl der Druckzylinder 6 St.
            Maße (Länge/Breite/Höhe) 5300 x 1250 x 3250 mm
            Beschreibung :
            S&S Rahmenpresse Typ RP 2000, aus unserem Vorführraum,
            -------------------------------------
            C E - Ausführung
            Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialhohlprofilen,
            Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung.
            Linksseitig durchgehendes Widerlager für Breitenverpressung, unteres Widerlager
            in zwei Ebenen.
            Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellung
            mit Gewichtsausgleich im 50 mm Lochraster höhenverstellbar, lange
            Schiebeschlitten gewährleisten die
            dauerhafte Aufnahme hoher Presskräfte.
            Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit
            Zentralverriegelung, Fixierung in 50 mm Lochraster.
            Oberer horizontaler Presszylinder stufenlos höhenverstellbar und mit
            Gewichtsausgleich ausgerüstet.
            Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden
            Widerlagerebenen, mit Gewichtsausgleich.
            Widerlager- und Druckplattentiefe 100 mm
            Druckplatten- und Auflagenbreite 130 mm
            Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d =
            50 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich und
            Einhandschnellverstellung, 2 Stück
            Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppeltwirkend, mit
            Gewichtsausgleich; 2 Handsteuerventilen,
            Manometer, 1 Druckregelventil von 20 bis 125 bar entspricht 400 bis 2400 kg
            Pressdruck
            vertikal, mit 3 kW-Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung.
            Komplett mit elektrischem Anschluss.
            Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau

            Arbeitsgröße: 4000 mm x 2600 mm (Länge x Höhe)
            Platzbedarf: 5300 x 1250 x 3250 mm (L x B x H)

            Vorführpresse inklusive nachfolgender Optionen:
            -------------------------------------

            Artikel 00000374 1,00 Stk
            Mitteldruckbalken mit Druckzylinder
            doppedltwirkend, Gewichtsausgleich,
            Druckschlauch und Absperrventil
            bis 2600 mm hoch

            Artikel 00000047 1,00 Stk
            Einzeldruckregelung für Mitteldruckbalken,
            Druckregelbereich bis max. 100 bar
            (zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000038 1,00 Stk
            Querdruckeinrichtung komplett mit Druckzylinder
            doppeltwirkend, Gewichtsausgleich, Druckschlauch
            und Absperrventil
            Gewichtsausgleich am unteren Horizontal-Zylinder entfällt

            Artikel 00000048 1,00 Stk
            Einzeldruckregelung für Querdruckeinrichtung,
            Druckregelbereich bis max. 100 bar
            (zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000039 1,00 Stk
            Absperrventil am 3. Vertikalzylinder

            Artikel 00000039 1,00 Stk
            Absperrventil am oberen Horizontalzylinder

            Artikel 00000050 1,00 Stk
            Breiten-Ausgleichszulage für die Verpressung
            von kleinen Rahmen zur Überbrückung des
            1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder

            Artikel 00003117 1,00 Stk
            Grundausrüstung für Konterprofile

            Artikel 00099000
            Sämtliche Druckplatten und Widerlager
            mit Kunststoff belegt

            Artikel 00000049 1,00 Stk
            Dreieck-Studiofenster-Verpresseinrichtung
            bestehend aus: Arretier-Einrichtung der
            Vertikaldruckbalken und 3 aufsteckbaren, seitengeführten Pendeldruckplatten

            Artikel 00000063 1,00 Stk
            Doppelpendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000042 1,00 Stk
            Maschine in zerlegbarer Ausführung
            d. h. Druckbalken auf Palette
            -------------------------------------

            Gesamtpreis in oben genannter Ausführung ab Lager Oberkochen: Auf Anfrage!

            -------------------------------------
            Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage!

            (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom
            Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))



          Datenblatt
          Anfrage / Kontakt
          •
          •
          • 1
          •
          •

          TOP Hersteller:

          RUCHSER -
