          Bohr- und Dübeleintreibmaschine

          Maschinen-Liste: Bohr- und Dübeleintreibmaschine


          Bohr- und Dübeleintreibmaschine

          gebrauchte Fensterfertigung: Holz Bohr- und Dübeleintreibmaschine GOETZINGER Powerdrill 300 - Video -


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2663 · Bohr- und Dübeleintreibmaschine

          GOETZINGER - Powerdrill 300 - Video - - - Vorführmaschine -

          Technische Details
          Bohrungsdurchmesser variabel mm︱Anzahl der Bohrköpfe waagrecht 3 St.︱Anzahl der Bohrköpfe senkrecht 4 St.︱Maße (Länge/Breite/Höhe) 6100x1500x2300 mm︱Gewicht 950 kg︱
          1 Bohr- und Fräszentrum Götzinger Power Drill 300 aus unserem Vorführraum ------------------------------------------------- Mit der Götzinger PowerDrill können Sie je nach Art und Ausführung: - Stirn- und längsseitig bohren - Dübeln von Haustüren, Setzhölzern, Kämpfer - Die Bohrbilder sind frei programmierbar - Sie können: Griffoliven und Ecklager bohren, mit schnellwechselbaren Mehrspindelbohrköpfen - Sie können: Schlosskasten-, Drücker und PZ sowie 3D-Bänder fräsen und bohren - Die Maschine hat ein horizontales und ein vertikales Fräsaggregat - Eine einfache Steuerung lässt Sie Bohr- und Fräsprogramme anlegen, speichern und immer wieder aufrufen Grundgestell in stabiler Ausführung, mit Blech verkleidet Tischauflage 1800 x 200 mm Bearbeitungsaggregat: X-Achse – 500 mm Nutzfahrweg Y-Achse – 0-100 mm Z-Achse – 0-105 mm (über Tisch) Horizontale Aggregate: 1 Bohraggregat horizontal (Dübelbohraggregat links) -------------------------- Bohrmotor 220 V, 1.100 Watt Spannzangenaufnahme d = 8/10 4.000 – 11.000 Upm regelbar 1 Fräsaggregat horizontal für Schlosskasten -------------------------- Fräsmotor 2,2 kW Drehzahl regelbar 3.000 - 16.000 U/min Spannzangenaufnahme ER 25 1 Bohraggregat horizontal (Dübelbohraggregat rechts) -------------------------- Bohrmotor 1.100 W, stufenlos regelbar 4.000 - 11.000 U/min, mit Spannzangenaufnahme d = 8/10 Vertikale Aggregate: 1 Bohraggregat vertikal -------------------------- Bohrmotor 1100 W, stufenlos regelbar 4.000 - 11.000 U/min, mit Spannzangenaufnahme d = 8/10 1 Bohraggregat vertikal - mit Bohrkopfschnellwechseleinrichtung -------------------------- Bohrmotor 1,1 KW, 3.000 Upm Inklusive: 1 Bohrkopf BKF 2/3, für Ecklager inkl.Bohrersatz, schnellwechselbar -------------------------- Am losen Einzelteil, Bohreranordnung Beschlag Maco (andere Beschläge auf Anrfage) 1 Bohrkopf BKF 3, für Olive inkl. Bohrersatz, schnellwechselbar -------------------------- Am losen Einzelteil, Bohrer 1 Kubo d= 25, 2 x Dübo d = 10 1 Fräsaggregat vertikal für Schlosskasten -------------------------- Fräsmotor 2,2 kW Drehzahl regelbar 3.000 - 16.000 U/min Spannzangenaufnahme ER 25 1 Stück Längenanschlag recht und links, Nutzlänge 2,8 m, NC gesteuert Steuerung: elektro-pneumatisch mit Drei-Achsen NC-Positionier-Controller und integrierter Maschinenfunktion Eingabe über TFT Display,10“ Farbe Maschine komplett, CE-Konform, mit 1 Satz Bohrwerkzeugen, DÜBO je 1 x d = 6,8,10,14 + 2 Schruppfräser d = 16, anschlussfertig Ladeabmessungen: Maschine L x B x H = 2,50 x 1,50 x 2,30 m, Gewicht 850 kg Längenanschlag L x B x H = 6,00 x 0,30 x 0,30 m, Gewicht 100 kg ------------------------------ Gesamtpreis in oben genanner Ausführung, ab Lager 73447 Oberkochen: auf Anfrage Zuzüglich Fracht und Aufstellung/Einweisung (Technische Angaben laut Hersteller - ohne Gewähr!)
            Bohrungsdurchmesser variabel mm
            Anzahl der Bohrköpfe waagrecht 3 St.
            Anzahl der Bohrköpfe senkrecht 4 St.
            Maße (Länge/Breite/Höhe) 6100x1500x2300 mm
            Gewicht 950 kg
            Beschreibung :
            1 Bohr- und Fräszentrum Götzinger Power Drill 300 aus unserem Vorführraum
            -------------------------------------------------

            Mit der Götzinger PowerDrill können Sie je nach Art und Ausführung:

            - Stirn- und längsseitig bohren
            - Dübeln von Haustüren, Setzhölzern, Kämpfer
            - Die Bohrbilder sind frei programmierbar
            - Sie können: Griffoliven und Ecklager bohren, mit schnellwechselbaren
            Mehrspindelbohrköpfen
            - Sie können: Schlosskasten-, Drücker und PZ sowie 3D-Bänder fräsen und
            bohren
            - Die Maschine hat ein horizontales und ein vertikales Fräsaggregat
            - Eine einfache Steuerung lässt Sie Bohr- und Fräsprogramme anlegen,
            speichern und immer wieder aufrufen

            Grundgestell in stabiler Ausführung, mit Blech verkleidet

            Tischauflage 1800 x 200 mm

            Bearbeitungsaggregat:

            X-Achse – 500 mm Nutzfahrweg
            Y-Achse – 0-100 mm
            Z-Achse – 0-105 mm (über Tisch)

            Horizontale Aggregate:

            1 Bohraggregat horizontal (Dübelbohraggregat links)
            --------------------------
            Bohrmotor 220 V, 1.100 Watt
            Spannzangenaufnahme d = 8/10
            4.000 – 11.000 Upm regelbar

            1 Fräsaggregat horizontal für Schlosskasten
            --------------------------
            Fräsmotor 2,2 kW
            Drehzahl regelbar 3.000 - 16.000 U/min
            Spannzangenaufnahme ER 25

            1 Bohraggregat horizontal (Dübelbohraggregat rechts)
            --------------------------
            Bohrmotor 1.100 W, stufenlos regelbar
            4.000 - 11.000 U/min, mit Spannzangenaufnahme d = 8/10


            Vertikale Aggregate:

            1 Bohraggregat vertikal
            --------------------------
            Bohrmotor 1100 W, stufenlos regelbar
            4.000 - 11.000 U/min, mit Spannzangenaufnahme d = 8/10


            1 Bohraggregat vertikal - mit Bohrkopfschnellwechseleinrichtung
            --------------------------
            Bohrmotor 1,1 KW, 3.000 Upm

            Inklusive:

            1 Bohrkopf BKF 2/3, für Ecklager inkl.Bohrersatz, schnellwechselbar
            --------------------------
            Am losen Einzelteil, Bohreranordnung Beschlag Maco
            (andere Beschläge auf Anrfage)


            1 Bohrkopf BKF 3, für Olive inkl. Bohrersatz, schnellwechselbar
            --------------------------
            Am losen Einzelteil, Bohrer 1 Kubo d= 25, 2 x Dübo d = 10


            1 Fräsaggregat vertikal für Schlosskasten
            --------------------------
            Fräsmotor 2,2 kW
            Drehzahl regelbar 3.000 - 16.000 U/min
            Spannzangenaufnahme ER 25

            1 Stück Längenanschlag recht und links, Nutzlänge 2,8 m, NC gesteuert

            Steuerung: elektro-pneumatisch mit Drei-Achsen
            NC-Positionier-Controller und integrierter Maschinenfunktion
            Eingabe über TFT Display,10“ Farbe

            Maschine komplett, CE-Konform, mit 1 Satz Bohrwerkzeugen,
            DÜBO je 1 x d = 6,8,10,14 + 2 Schruppfräser d = 16, anschlussfertig

            Ladeabmessungen:
            Maschine L x B x H = 2,50 x 1,50 x 2,30 m, Gewicht 850 kg
            Längenanschlag L x B x H = 6,00 x 0,30 x 0,30 m, Gewicht 100 kg

            ------------------------------

            Gesamtpreis in oben genanner Ausführung, ab Lager 73447 Oberkochen: auf Anfrage

            Zuzüglich Fracht und Aufstellung/Einweisung


            (Technische Angaben laut Hersteller - ohne Gewähr!)

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Bohr- und Dübeleintreibmaschine GÖTZINGER BLE - Video -


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5710 · Bohr- und Dübeleintreibmaschine

          GÖTZINGER - BLE - Video - - - neu -

          Technische Details
          Bohrungsdurchmesser variabel mm︱Anzahl der Bohrköpfe waagrecht 1 St.︱Anzahl der Bohrköpfe senkrecht 0 St.︱
          1 Götzinger Dübelleim- und Einpressmaschine BLE Mit der BLE werden die Werkstücke stirnseitig geleimt und gedübelt. Optional kann die BLE mit Bohraggregat, Konterfräsaggregat und Längsanschlag aufgerüstet werden. Ein 10" Touch-Panel ermöglicht eine einfache Bedienung für manuellen oder Online-Betrieb. Grundgestell: in kompakter Ausführung, mit Blech verkleidet Tischauflage ca. 800 x 200 mm Pos. 1 ---------------------- 1 Leimstation Vollstrahlventil Leimmenge exakt einstellbar Leimpistole für Gegenlochbeleimung Pos. 2 ---------------------- 1 Leimpumpe aus Edelstahl, Hochdruckpumpe und Leimschlauch Pos. 3 ---------------------- 1 Einpressstation mit Dübelvereinzelung und Einpresszylinder Pos. 4 ---------------------- 1 Schwingförderer für Dübel d 8 x 50 mm mit Zuführschlauch in das Einpressaggregat Pos. 5 ---------------------- 1 Bearbeitungsaggregat mit Kreuztisch, Linearführung und 3NC-Achs-Motore X = 200 mm Bearbeitungsbreite Y = 120 mm Bearbeitungshöhe Z = 50 mm Einpresstiefe Pos. 6 ---------------------- 1 Positioniersteuerung Touchpanel 10" Farbe Es können 500 Bohrbilder angelegtt und gespeichert werden, die bei Bedarf einfach aufgerufen werden können (1 Bohrbild kann bis zu 16 Dübelpositionen haben) Software für ONLINE-Anbindnung vorbereitet Bei Online-Ansteuerung müssen die Daten für die Steuerung softwareseitig aufbereitet sein. Unsere Maschine kann dann diese Daten einlesen und verarbeiten. ------------------------------------------- Gesamtpreis in dieser Ausführung Pos. 1 bis Pos. 6: auf Anfrage ! Optionen mit Mehrpreisen: ---------------------- Pos. 7 ---------------------- 1 Bohraggregat horizontal, Bohrmotor 1.000 W Drehzahl 4.000 - 8.000 Upm, Spannzangenaufnahme Bohrvorschub pneumatisch Mehrpreis: EUR 4.305,00 Weiteres Zubehör wie größerer Touch-Screen, zusätzlicher Dübelstation für zusätzliche Dübelgrößen oder Scanner für Programmauswahl auf Anfrage! Preise netto zzgl. gesetzl Mwst., ohne Verpackung/Versand und ohne Inbetriebnahme. (technische Daten laut Hersteller - ohne Gewähr !)
            Bohrungsdurchmesser variabel mm
            Anzahl der Bohrköpfe waagrecht 1 St.
            Beschreibung :
            1 Götzinger Dübelleim- und Einpressmaschine BLE

            Mit der BLE werden die Werkstücke stirnseitig geleimt und gedübelt. Optional
            kann die BLE mit Bohraggregat, Konterfräsaggregat und Längsanschlag aufgerüstet
            werden. Ein 10" Touch-Panel ermöglicht eine einfache Bedienung für manuellen
            oder Online-Betrieb.

            Grundgestell: in kompakter Ausführung, mit Blech verkleidet
            Tischauflage ca. 800 x 200 mm

            Pos. 1
            ----------------------
            1 Leimstation
            Vollstrahlventil
            Leimmenge exakt einstellbar
            Leimpistole für Gegenlochbeleimung

            Pos. 2
            ----------------------
            1 Leimpumpe aus Edelstahl, Hochdruckpumpe und Leimschlauch

            Pos. 3
            ----------------------
            1 Einpressstation mit Dübelvereinzelung und Einpresszylinder

            Pos. 4
            ----------------------
            1 Schwingförderer für Dübel d 8 x 50 mm mit Zuführschlauch
            in das Einpressaggregat

            Pos. 5
            ----------------------
            1 Bearbeitungsaggregat mit Kreuztisch, Linearführung und 3NC-Achs-Motore

            X = 200 mm Bearbeitungsbreite
            Y = 120 mm Bearbeitungshöhe
            Z = 50 mm Einpresstiefe

            Pos. 6
            ----------------------
            1 Positioniersteuerung

            Touchpanel 10" Farbe
            Es können 500 Bohrbilder angelegtt und gespeichert werden,
            die bei Bedarf einfach aufgerufen werden können
            (1 Bohrbild kann bis zu 16 Dübelpositionen haben)

            Software für ONLINE-Anbindnung vorbereitet
            Bei Online-Ansteuerung müssen die Daten für die Steuerung softwareseitig
            aufbereitet sein.
            Unsere Maschine kann dann diese Daten einlesen und verarbeiten.
            -------------------------------------------

            Gesamtpreis in dieser Ausführung Pos. 1 bis Pos. 6: auf Anfrage !

            Optionen mit Mehrpreisen:
            ----------------------

            Pos. 7
            ----------------------
            1 Bohraggregat horizontal, Bohrmotor 1.000 W
            Drehzahl 4.000 - 8.000 Upm, Spannzangenaufnahme
            Bohrvorschub pneumatisch

            Mehrpreis: EUR 4.305,00

            Weiteres Zubehör wie größerer Touch-Screen,
            zusätzlicher Dübelstation für zusätzliche Dübelgrößen oder Scanner für
            Programmauswahl auf Anfrage!

            Preise netto zzgl. gesetzl Mwst., ohne Verpackung/Versand und ohne
            Inbetriebnahme.

            (technische Daten laut Hersteller - ohne Gewähr !)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Bohr- und Dübeleintreibmaschine STEMA Spinamatic GLF/HP -Video-


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5924 · Bohr- und Dübeleintreibmaschine

          STEMA - Spinamatic GLF/HP -Video- - - neu -

          Technische Details
          Bohrungsdurchmesser , mm︱Anzahl der Bohrköpfe waagrecht , St.︱Anzahl der Bohrköpfe senkrecht , St.︱
          SPINAMATIC mod. GLF-HP Dübeleintreibgerät mit Leimangabe für Fensterfertigung ---------------------------------------------------------------- komplett wie folgt : - Fahrbare Ausführung - Dübelzuführung zur Pistole wird durch SPS-Steuerung gesteuert. - 1 Wendelförderer zur Aufnahme von Dübeln mit 1 Zuführung - Leimanlage ist mit Hoch-Druckpumpe 10:1 und Sonderleimspritzdüse für Dickleim (Typ D3 oder D4-Einkomponent) augerüstet - pneumatische Pistole für Dickleim- und Dübeleinsetzen mit Ausrüstungen für nur einen Dübeldurchmesser nach Wahl zwischen : 6 - 8 – 10 oder 12 mm. Dübellänge : min. 25 mm. – max. 60 mm. Tiefeinsetzen = 30 mm. Der Leim wird durch eine Sonderleimspritzdüse, die mit SPS-Steuerung für elektronische Dosierung in Verbindung ist, gespritzt . - Flexibler Arm mit Gegengewicht zum Aufhängen der Pistole . - Die Maschine stimmt mit den Vorschriften europäischer Richtlinien überein . BETRIEBSDATEN: Einfasig 220 VOLT - 50 HZ. Leistung 0,7 Kw Druckluft 6 ATM vertrocknet Luftverbrauch 1,5 NL / zyklus (technische Angaben laut Hersteller - ohe Gewähr!)
            Bohrungsdurchmesser , mm
            Anzahl der Bohrköpfe waagrecht , St.
            Anzahl der Bohrköpfe senkrecht , St.
            Beschreibung :
            SPINAMATIC mod. GLF-HP Dübeleintreibgerät mit Leimangabe für Fensterfertigung
            ----------------------------------------------------------------

            komplett wie folgt :

            - Fahrbare Ausführung

            - Dübelzuführung zur Pistole wird durch SPS-Steuerung gesteuert.

            - 1 Wendelförderer zur Aufnahme von Dübeln mit 1 Zuführung

            - Leimanlage ist mit Hoch-Druckpumpe 10:1 und Sonderleimspritzdüse für Dickleim (Typ D3 oder D4-Einkomponent) augerüstet

            - pneumatische Pistole für Dickleim- und Dübeleinsetzen mit Ausrüstungen für
            nur einen Dübeldurchmesser nach Wahl zwischen : 6 - 8 – 10 oder 12 mm.
            Dübellänge : min. 25 mm. – max. 60 mm.
            Tiefeinsetzen = 30 mm.
            Der Leim wird durch eine Sonderleimspritzdüse, die mit SPS-Steuerung für
            elektronische Dosierung in Verbindung ist, gespritzt .

            - Flexibler Arm mit Gegengewicht zum Aufhängen der Pistole .
            - Die Maschine stimmt mit den Vorschriften europäischer Richtlinien überein .


            BETRIEBSDATEN:
            Einfasig 220 VOLT - 50 HZ.
            Leistung 0,7 Kw
            Druckluft 6 ATM vertrocknet
            Luftverbrauch 1,5 NL / zyklus

            (technische Angaben laut Hersteller - ohe Gewähr!)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Bohr- und Dübeleintreibmaschine PIZZI Leimangabe f. Duebelbohrungen


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-6480 · Bohr- und Dübeleintreibmaschine

          PIZZI - Leimangabe f. Duebelbohrungen - - neu -

          Technische Details
          Bohrungsdurchmesser , ︱Anzahl der Bohrköpfe waagrecht , ︱Anzahl der Bohrköpfe senkrecht ,
          PIZZI Leimangabe für Dübelbohrungen ----------------------------------- Pneumatische Anlage zur taktmäßigen Leimdosierung für PVA-Leim _ mit 1 Leimpistole und universeller Spitzdüse _ Leimbehälter aus Edelstahl mit 12 kg Kapazität _ Geeignet für eine Viskosität zwischen 7.000 und 12.000 mPa.s Umschalter zur dualen Funktion Dadurch kann das Gerät wahlweise manuell oder taktmäßig arbeiten. Empfehlenswert! Dübeldüse 8x25 Fracht nach Deutschland auf Palette ------------------------------------- Gesamtpreis: auf Anfrage! Weiteres Zubehör auf Anfrage!
            Bohrungsdurchmesser ,
            Anzahl der Bohrköpfe waagrecht ,
            Anzahl der Bohrköpfe senkrecht ,
            Beschreibung :
            PIZZI Leimangabe für Dübelbohrungen
            -----------------------------------

            Pneumatische Anlage zur taktmäßigen Leimdosierung
            für PVA-Leim
            _ mit 1 Leimpistole und universeller Spitzdüse
            _ Leimbehälter aus Edelstahl mit 12 kg Kapazität
            _ Geeignet für eine Viskosität zwischen 7.000 und 12.000
            mPa.s

            Umschalter zur dualen Funktion
            Dadurch kann das Gerät wahlweise manuell oder taktmäßig
            arbeiten. Empfehlenswert!

            Dübeldüse 8x25

            Fracht nach Deutschland auf Palette
            -------------------------------------
            Gesamtpreis: auf Anfrage!

            Weiteres Zubehör auf Anfrage!
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Bohr- und Dübeleintreibmaschine GÖTZINGER PowerDrill m. Duebeleintreiben


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-6349 · Bohr- und Dübeleintreibmaschine

          GÖTZINGER - PowerDrill m. Duebeleintreiben - - neu -

          Technische Details
          Bohrungsdurchmesser variabel mm︱Anzahl der Bohrköpfe waagrecht 3 St.︱Anzahl der Bohrköpfe senkrecht 4 St.︱
          Götzinger Power Drill in Sonderausführung mit Dübelleim- und Einpressstation Mit der Götzinger PowerDrill können Sie je nach Art und Ausführung: - Stirn- und längsseitig bohren - Dübeln von Haustüren, Setzhölzern, Kämpfer - Die Bohrbilder sind frei programmierbar - Sie können: Griffoliven und Ecklager bohren, mit schnellwechselbaren Mehrspindelbohrköpfen - Sie können: Schlosskasten-, Drücker und PZ sowie 3D-Bänder fräsen und bohren - Die Maschine hat ein horizontales und ein vertikales Fräsaggregat - Eine einfache Steuerung lässt Sie Bohr- und Fräsprogramme anlegen, speichern und immer wieder aufrufen POWER DRILL - Bohr- und Fräsmaschine Universalbohrmaschine zum Bohren von Oliven, Ecklager, Dübelarbeiten Längs- und Stirnseitig, Fräsen, Schlosskästen, Bänder usw. Grundgestell in stabiler Ausführung, mit Blech verkleidet Tischauflage 1800 x 200 mm Bearbeitungsaggregat: X-Achse – 500 mm Nutzfahrweg Y-Achse – 100 mm Z-Achse – 105 mm 1 Bohraggregat horizontal (Dübelbohraggregat links) Bohrmotor 380 V, 1.100 W Spannzangenaufnahme d=8/10 4.000 – 11.000 Upm regelbar 1 Bohraggregat vertikal von oben – fest montiert Bohrmotor 1,1 KW, 3.000 Upm Bohrkopfschnellwechseleinrichtung 1 Bohrkopf BKF 2/3, schnellwechselbar, (Ecklager) Am losen Einzelteil, Beschlag nach Kundenwunsch inkl. Bohrersatz Steuerung: elektro-pneumatisch mit Drei-Achsen NC-positionier-Controller und integrierter Maschinenfunktion Eingabe über TFT Display,10“ Farbe Maschine komplett, CE-Konform, mit 1 Satz Bohrwerkzeugen Dübo je 1xd=6,8,10,14 + 2 Schruppfräser d=16, 1 Fräser d=20, anschlussfertig 1 Bohrkopf BKF 3, schnellwechselbar für Oliven inkl. Bohrersatz Beschlag nach Kundenwunsch 2 Bohraggregate 1 x horizontal für bohren von oben (für Bänder) 1 x vertikal für Dübelarbeiten, rechts Bohrmotor 1.100 Watt, stufenlos regelbar 4.000 – 11.000 Upm mit Spannzangenaufnahme ER 20 2 Fräsaggregate für Schlosskasten 1 x horizontal für Bänder, Schlosskasten 1 x vertikal von oben für PZ, Drücker, Bänder Fräsmotor 2,2 KW Drehzahl regelbar 3.000 – 16.000 Upm Spannzangenaufnahme ER 25 1 Längenanschlag rechts und links, Nutzlänge 2,8 m NC-gesteuert Bei Einsatz des Längenanschlags, fallen die festen Anschläge weg. Abmessung: LxBxH = 2,50 x 1,50 x 2,20 m – Gewicht Maschine 850 kg PowerDrill LxBxH = 0,30 x 0,30 x 6,00 m – Gewicht Längenanschlag 100 kg 1 Dübelleim- und Einpressstation bestehend aus: -Schwingförderantrieb für Dübel mit Zuführung -Dübeleinpressstation -Hochdruckleimpumpe aus Edelstahl mit Leimbehälter -Vollstrahlventil für exakt saubere Leimangabe -Ausblasdüse Mehrpreis für 1 Dübeldurchmesser Die Grundmaschine wird dadurch ca. 300 mm länger (techn. Daten lt. Hersteller – ohne Gewähr !)
            Bohrungsdurchmesser variabel mm
            Anzahl der Bohrköpfe waagrecht 3 St.
            Anzahl der Bohrköpfe senkrecht 4 St.
            Beschreibung :
            Götzinger Power Drill in Sonderausführung mit Dübelleim- und Einpressstation


            Mit der Götzinger PowerDrill können Sie je nach Art und Ausführung:

            - Stirn- und längsseitig bohren
            - Dübeln von Haustüren, Setzhölzern, Kämpfer
            - Die Bohrbilder sind frei programmierbar
            - Sie können: Griffoliven und Ecklager bohren, mit schnellwechselbaren
            Mehrspindelbohrköpfen
            - Sie können: Schlosskasten-, Drücker und PZ sowie 3D-Bänder fräsen und
            bohren
            - Die Maschine hat ein horizontales und ein vertikales Fräsaggregat
            - Eine einfache Steuerung lässt Sie Bohr- und Fräsprogramme anlegen,
            speichern und immer wieder aufrufen

            POWER DRILL - Bohr- und Fräsmaschine

            Universalbohrmaschine zum Bohren von Oliven, Ecklager, Dübelarbeiten
            Längs- und Stirnseitig, Fräsen, Schlosskästen, Bänder usw.

            Grundgestell in stabiler Ausführung, mit Blech verkleidet
            Tischauflage 1800 x 200 mm

            Bearbeitungsaggregat:

            X-Achse – 500 mm Nutzfahrweg
            Y-Achse – 100 mm
            Z-Achse – 105 mm

            1 Bohraggregat horizontal (Dübelbohraggregat links)
            Bohrmotor 380 V, 1.100 W
            Spannzangenaufnahme d=8/10
            4.000 – 11.000 Upm regelbar


            1 Bohraggregat vertikal von oben – fest montiert
            Bohrmotor 1,1 KW, 3.000 Upm
            Bohrkopfschnellwechseleinrichtung

            1 Bohrkopf BKF 2/3, schnellwechselbar, (Ecklager)
            Am losen Einzelteil, Beschlag nach Kundenwunsch inkl. Bohrersatz

            Steuerung: elektro-pneumatisch mit Drei-Achsen
            NC-positionier-Controller und integrierter Maschinenfunktion
            Eingabe über TFT Display,10“ Farbe

            Maschine komplett, CE-Konform, mit 1 Satz Bohrwerkzeugen
            Dübo je 1xd=6,8,10,14 + 2 Schruppfräser d=16,
            1 Fräser d=20, anschlussfertig


            1 Bohrkopf BKF 3, schnellwechselbar für Oliven inkl. Bohrersatz
            Beschlag nach Kundenwunsch

            2 Bohraggregate
            1 x horizontal für bohren von oben (für Bänder)
            1 x vertikal für Dübelarbeiten, rechts
            Bohrmotor 1.100 Watt, stufenlos regelbar
            4.000 – 11.000 Upm mit Spannzangenaufnahme ER 20

            2 Fräsaggregate für Schlosskasten
            1 x horizontal für Bänder, Schlosskasten
            1 x vertikal von oben für PZ, Drücker, Bänder
            Fräsmotor 2,2 KW
            Drehzahl regelbar 3.000 – 16.000 Upm
            Spannzangenaufnahme ER 25

            1 Längenanschlag rechts und links, Nutzlänge 2,8 m NC-gesteuert
            Bei Einsatz des Längenanschlags, fallen die festen Anschläge weg.

            Abmessung:
            LxBxH = 2,50 x 1,50 x 2,20 m – Gewicht Maschine 850 kg PowerDrill
            LxBxH = 0,30 x 0,30 x 6,00 m – Gewicht Längenanschlag 100 kg


            1 Dübelleim- und Einpressstation bestehend aus:

            -Schwingförderantrieb für Dübel mit Zuführung
            -Dübeleinpressstation
            -Hochdruckleimpumpe aus Edelstahl mit Leimbehälter
            -Vollstrahlventil für exakt saubere Leimangabe
            -Ausblasdüse


            Mehrpreis für 1 Dübeldurchmesser
            Die Grundmaschine wird dadurch ca. 300 mm länger


            (techn. Daten lt. Hersteller – ohne Gewähr !)




          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Bohr- und Dübeleintreibmaschine GÖTZINGER PowerDrill Typ BF 315 -Video-


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-6450 · Bohr- und Dübeleintreibmaschine

          GÖTZINGER - PowerDrill Typ BF 315 -Video- - - neu -

          Technische Details
          Bohrungsdurchmesser variabel mm︱Anzahl der Bohrköpfe waagrecht 3 St.︱Anzahl der Bohrköpfe senkrecht 4 St.︱Maße 4800 x 1600 x 2400 mm︱Gewicht 1500 kg︱
          Götzinger Power Drill Typ BF 315 Mit der Götzinger PowerDrill können Sie je nach Art und Ausführung: Griffoliven bohren am losen Rahmenteil oder für fertige Flügel, mit Mehrspindelbohrkopf, schnellwechselbar, auch für Einfräsung des Schlosskastens für WK 2 bzw. Zwischengetriebe Ecklager bohren am losen Rahmenteil, mit Mehrspindelbohrkopf, schnellwechselbar, Eckorientiert über Anschlag oder nach Maß (Kippfenster) Bohren vertikal von oben für Beschlag, vorbohren für Klipp am losen Rahmenteil Fräsen vertikal von oben für Drücker, Profilzylinder, 3-D-Bänder-Beschlag Bohren horizontal mit 2 Bohraggregaten, unterschiedliche Bohrdurchmesser, Dübelbohrer Stirn- und Längsseitig, Setzhölzer / Kämpfer, Sprossen, Eckverbindung, Haustür usw. Fräsen horizontal für Schlosskasten / Beschlag usw. Maschinenbeschreibung Grundgestell in stabiler Schweisskonstruktion, Linarführung für die X-Achse Tischauflage 3.000 x 200 mm 6 Spannzylinder pneumatisch mit auto. Ausweichhub 2 Seitenanschläge für stirnseitige Bearbeitung, manuell ein- und ausschwenkbar 2 Längsanschläge manuell ein- und ausschwenkbar Verfahrwege: X-Achse – 3.000 mm Nutzlänge Y-Achse – 180 mm Z-Achse – 105 mm Aggregate: 1 Bohraggregat (Aggregat 1) vertikal von oben, Bohrmotor 1,1 KW Drehzahl 1.500 - 12.000 U/min, 1 Spindel, Spannzangenaufnahme ER 25 1 Bohraggreagt (Aggregat 2) vertikal von oben, Bohrmotor 1,1 KW Drehzahl 3.000 U/min, mit Bohrkopfschnellwechseleinrichtung 1 Bohrkopf BKF 3, Oliven, schnellwechselbar 1 Bohrkopf BKF 3/2 Ecklager, schnellwechselbar 1 Fräsaggregat (Agg.3) vertikal von oben, Fräsmotor 2 KW, 1.500 - 16.000 U/min, Spannzangenaufnahme ER 25 2 Bohraggregate horizontal (Agg.4 und 5) 1,0 KW, 1.500 - 12.000 U/min, Spannzangenaufnahme ER 20 1 Fräsaggregat horizontal (Agg.3) 2,0 KW, 1.500 - 16.000U/min, Spannzangenaufnahme ER 20 Steuerung elektro-pneumatisch mit 3 Achsensteuerung X, Y, Z NC Positionierkontroller Fabr. B + R Eingabe über TFT Display 10 " Maschine komplett mit 1 Satz Bohrwerkzeugen dm 6, 8, 10 und 12, 2 Schrupp-Schlichtfräser HM dm 16, CE Konform, anschlussfertig Absauganschluss : 1 x dm 120 + 1 x 80 Stromanschluss : 1 x 400 V, 16 Ampere Luftanschluss : 1 x LW 9 mm OPTION: Längsanschläge rechts/links mit NC-Achse hoch/tief programmgesteuert, dadurch Maßeingabe anhand Falz-/Lichtmaß möglich, Abmessung: LxBxH = 4,80 x 1,60 x 2,40 m – Gewicht Maschine 1.500 kg ------------------------------ Gesamtpreis in oben genanner Ausführung, ab Werk: auf Anfrage Zuzüglich Fracht und Aufstellung/Einweisung (Technische Angaben laut Hersteller - ohne Gewähr!)
            Bohrungsdurchmesser variabel mm
            Anzahl der Bohrköpfe waagrecht 3 St.
            Anzahl der Bohrköpfe senkrecht 4 St.
            Maße 4800 x 1600 x 2400 mm
            Gewicht 1500 kg
            Beschreibung :
            Götzinger Power Drill Typ BF 315

            Mit der Götzinger PowerDrill können Sie je nach Art und Ausführung:

            Griffoliven bohren am losen Rahmenteil oder für fertige Flügel,
            mit Mehrspindelbohrkopf, schnellwechselbar, auch für Einfräsung
            des Schlosskastens für WK 2 bzw. Zwischengetriebe

            Ecklager bohren am losen Rahmenteil, mit Mehrspindelbohrkopf,
            schnellwechselbar, Eckorientiert über Anschlag oder nach Maß (Kippfenster)

            Bohren vertikal von oben für Beschlag, vorbohren für Klipp am losen Rahmenteil

            Fräsen vertikal von oben für Drücker, Profilzylinder, 3-D-Bänder-Beschlag

            Bohren horizontal mit 2 Bohraggregaten, unterschiedliche Bohrdurchmesser,
            Dübelbohrer Stirn- und Längsseitig, Setzhölzer / Kämpfer, Sprossen,
            Eckverbindung, Haustür usw.

            Fräsen horizontal für Schlosskasten / Beschlag usw.

            Maschinenbeschreibung

            Grundgestell in stabiler Schweisskonstruktion, Linarführung für die X-Achse

            Tischauflage 3.000 x 200 mm

            6 Spannzylinder pneumatisch mit auto. Ausweichhub

            2 Seitenanschläge für stirnseitige Bearbeitung, manuell ein- und ausschwenkbar

            2 Längsanschläge manuell ein- und ausschwenkbar

            Verfahrwege:

            X-Achse – 3.000 mm Nutzlänge
            Y-Achse – 180 mm
            Z-Achse – 105 mm

            Aggregate:

            1 Bohraggregat (Aggregat 1) vertikal von oben, Bohrmotor 1,1 KW
            Drehzahl 1.500 - 12.000 U/min, 1 Spindel, Spannzangenaufnahme ER 25

            1 Bohraggreagt (Aggregat 2) vertikal von oben, Bohrmotor 1,1 KW
            Drehzahl 3.000 U/min, mit Bohrkopfschnellwechseleinrichtung

            1 Bohrkopf BKF 3, Oliven, schnellwechselbar
            1 Bohrkopf BKF 3/2 Ecklager, schnellwechselbar

            1 Fräsaggregat (Agg.3) vertikal von oben, Fräsmotor 2 KW,
            1.500 - 16.000 U/min, Spannzangenaufnahme ER 25

            2 Bohraggregate horizontal (Agg.4 und 5) 1,0 KW, 1.500 - 12.000 U/min,
            Spannzangenaufnahme ER 20

            1 Fräsaggregat horizontal (Agg.3) 2,0 KW, 1.500 - 16.000U/min,
            Spannzangenaufnahme ER 20

            Steuerung elektro-pneumatisch mit 3 Achsensteuerung X, Y, Z

            NC Positionierkontroller Fabr. B + R Eingabe über TFT Display 10 "

            Maschine komplett mit 1 Satz Bohrwerkzeugen
            dm 6, 8, 10 und 12, 2 Schrupp-Schlichtfräser HM dm 16,
            CE Konform, anschlussfertig

            Absauganschluss : 1 x dm 120 + 1 x 80
            Stromanschluss : 1 x 400 V, 16 Ampere
            Luftanschluss : 1 x LW 9 mm

            OPTION:
            Längsanschläge rechts/links mit NC-Achse hoch/tief programmgesteuert,
            dadurch Maßeingabe anhand Falz-/Lichtmaß möglich,

            Abmessung:
            LxBxH = 4,80 x 1,60 x 2,40 m – Gewicht Maschine 1.500 kg

            ------------------------------

            Gesamtpreis in oben genanner Ausführung, ab Werk: auf Anfrage

            Zuzüglich Fracht und Aufstellung/Einweisung


            (Technische Angaben laut Hersteller - ohne Gewähr!)





          Datenblatt
          Anfrage / Kontakt

          Rahmenpresse

          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Super - Video -


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2585 · Rahmenpresse

          S&S - Super - Video - - - neuwertig -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 6 St.︱Lademaße L x B x H 5000x 1800 x 3400 mm︱Gewicht 2800 kg︱Maße (Länge/Breite/Höhe) 5000x 1800 x 3400 mm︱

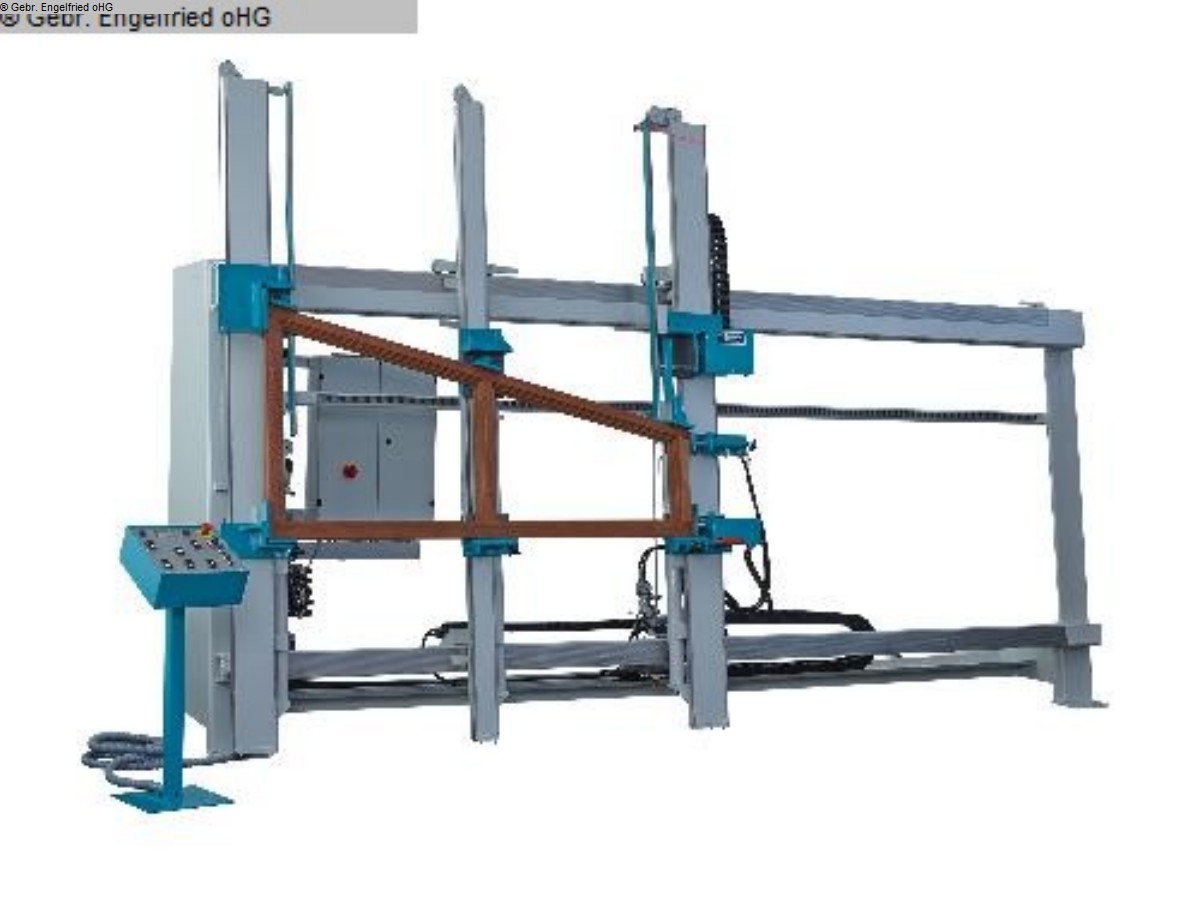

          S+S Rahmenpress - Vollautomat Modell Super ---------------------------------------------------------------- CE-Ausführung Der einzige selbstumrüstende Hochleistungs-Rahmenpress-Vollautomat, bei dem die Hölzer nicht mehr vorgesteckt werden müssen. Die Breiten- und Höheneinstellung wird durch Direkteinlegen der Werkstücke in den Pressbereich, ohne Zeitverlust, bewerkstelligt. Der Rahmenpressautomat der Superklasse. Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten, starkwandigen Spezialprofilen. Führungsbahnen für Druckbalken und Schiebeschlitten in abriebarmer, breitgehobelter Ausführung. Durchgehendes Widerlager links in überschwerer Ausführung für Breitenverpressung, auf Grundrahmen aufgebaut. Durchgehendes Widerlager unten in schwerster Ausführung direkt mit Grundrahmen und Maschinenfuß verbunden. Einlegehöhe 500 mm. Alle Widerlager feinjustierbar für absolute Winkelgenauigkeit und Langzeitpräzision. Schiebeschlitten rechts mit schneller, automatisch-motorischer Breitenverstellung mit garantiertem Parallellauf. Automatische, hydraulische Blockierung. Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hoher Ein- und Verstellgeschwindigkeit und automatischer Breiten- und Höheneinstellung (optoelektronisch). 2 Vertikalzylinder, doppeltwirkend, mit 250 mm Zylinderhub und 2000 kp Druckkraft, regelbar. 2 Horizontalzylinder, doppeltwirkend, mit 80 mm Zylinderhub und 1850 kp Druckkraft, regelbar. Pressecke oben rechts, in schwerer, gefräster Ausführung, mit automatischer Eckeinstellung. Freibleibende Pressecken Anlagenflächen in leimabweisender Ausführung 8-fach Halte- und Positioniereinrichtung, für das absolut lose Einlegen aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken), d.h. jedes Rahmenteil wirdoppelt gehalten und positioniert. Automatische Doppel-Spann- und Positioniereinrichtung für das obere Rahmenholz, mit integriertem automatischem Werkstückauftransport (Zeit- und Handlingeinsparung bei großen Rahmen). Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich gelegt. Programm-Wahlmöglichkeiten: manuell motorisch über Tipptaster, vollautomatisch über Optoelektronik für Maßeinstellung inkl. automatischen Presszyklus in Verbindung mit Sicherheits-Lichtschranke. Automatischer, taktgesteuerter Presszyklus durch Impulsgabe, vertikal anpressen - lösen - horizontal anpressen-lösen - vertikal/horizontal pressen. Steuerschrank bediengünstig links am Grundrahmen angebaut. Modernste SPS-Steuerung mit Fehlerdiagnostik (batterielos). Schnelle, optoelektronische Maßeinstellung. Hydraulische Versorgungsanlage regelbar von 25 bis 100 bar. Elektrische Handsteuerung, frei positionierbar, für zügiges arbeiten, besonders bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und Kämpfern) für Einmannbedienung. Arbeitssicherheitspaket mit Sicherheits-Lichtschranke, abgedeckter Rückwand und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie. Elektrische Ausrüstung: Gesamtanschlusswert 3 KW, 400 V, 50 Hz. Pneumatikanschluss: R ¼ Zoll, max. 8 bar Lackierung: RAL 7035 lichtgrau, mit RAL 5018 türkisblau Arbeitsgröße: Länge x Höhe = 3500 x 2300 mm Bei vorgestecktem Rahmen erhöht sich die Presshöhe um 150 mm Aufstellmaße: Länge 5.000 mm x 1.800 mm Tiefe x 3.400 mm Höhe Zubehör: ------------- 1 Mitteldruckbalken Arbeitshöhe 2300 mm mit automatischer Verstellung in der Höhe, komplett mit Druckzylinder, Druckschlauch und Absperrventil Einzeldruckregelung für Mitteldruckbalken (zum Verpressen von Kreuzsprossenfenster) Querdruckeinrichtung komplett mit Druckzylinder, stufenlos verstellbar, Druckschlauch und Absperventil Einzeldruckregelung für Querdruckeinrichtung (zum Verpressen von Kreuzsprossenfenster) Dreieck-Studiofenster-Verpresseinrichtung (nur für Handbetrieb) bestehend aus: 4 aufsteckbaren, seitengeführten Pendeldruckplatten, Arretiereinrichtung der Vertikaldruckbalken, pneumatischer Kupplung für den Zentralbetrieb der Vertikaldruckbalken. Wählschalter für Aktivierung der pneumatischen Niederhalter im manuellen Betrieb (Setzholzverpressung) Grundausrüstung für Einsatz von Konterprofilen (techn. Daten lt. Hersteller - ohne Gewähr !) Video zeigt gleiches Model
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2300 mm
            Anzahl der Druckzylinder 6 St.
            Lademaße L x B x H 5000x 1800 x 3400 mm
            Gewicht 2800 kg
            Maße (Länge/Breite/Höhe) 5000x 1800 x 3400 mm
            Beschreibung :
            S+S Rahmenpress - Vollautomat Modell Super
            ----------------------------------------------------------------
            CE-Ausführung

            Der einzige selbstumrüstende Hochleistungs-Rahmenpress-Vollautomat,
            bei dem die Hölzer nicht mehr vorgesteckt werden müssen.
            Die Breiten- und Höheneinstellung wird durch Direkteinlegen der Werkstücke in
            den Pressbereich, ohne Zeitverlust, bewerkstelligt.
            Der Rahmenpressautomat der Superklasse.

            Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten,
            starkwandigen Spezialprofilen.
            Führungsbahnen für Druckbalken und Schiebeschlitten in abriebarmer,
            breitgehobelter Ausführung.

            Durchgehendes Widerlager links in überschwerer Ausführung für
            Breitenverpressung, auf Grundrahmen aufgebaut.

            Durchgehendes Widerlager unten in schwerster Ausführung
            direkt mit Grundrahmen und Maschinenfuß verbunden.
            Einlegehöhe 500 mm.

            Alle Widerlager feinjustierbar für absolute Winkelgenauigkeit und
            Langzeitpräzision.

            Schiebeschlitten rechts mit schneller, automatisch-motorischer
            Breitenverstellung mit garantiertem Parallellauf. Automatische, hydraulische
            Blockierung.

            Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hoher Ein-
            und Verstellgeschwindigkeit und automatischer Breiten- und Höheneinstellung
            (optoelektronisch).

            2 Vertikalzylinder, doppeltwirkend, mit 250 mm Zylinderhub und 2000 kp
            Druckkraft, regelbar.

            2 Horizontalzylinder, doppeltwirkend, mit 80 mm Zylinderhub und 1850 kp
            Druckkraft, regelbar.

            Pressecke oben rechts, in schwerer, gefräster Ausführung, mit automatischer
            Eckeinstellung.

            Freibleibende Pressecken
            Anlagenflächen in leimabweisender Ausführung

            8-fach Halte- und Positioniereinrichtung, für das absolut lose Einlegen
            aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken),
            d.h. jedes Rahmenteil wirdoppelt gehalten und positioniert.

            Automatische Doppel-Spann- und Positioniereinrichtung für das obere Rahmenholz,
            mit integriertem automatischem Werkstückauftransport
            (Zeit- und Handlingeinsparung bei großen Rahmen).

            Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich gelegt.

            Programm-Wahlmöglichkeiten:
            manuell motorisch über Tipptaster,
            vollautomatisch über Optoelektronik für Maßeinstellung inkl. automatischen
            Presszyklus
            in Verbindung mit Sicherheits-Lichtschranke.

            Automatischer, taktgesteuerter Presszyklus durch
            Impulsgabe, vertikal anpressen - lösen - horizontal anpressen-lösen -
            vertikal/horizontal pressen.

            Steuerschrank bediengünstig links am Grundrahmen angebaut.
            Modernste SPS-Steuerung mit Fehlerdiagnostik (batterielos).
            Schnelle, optoelektronische Maßeinstellung.

            Hydraulische Versorgungsanlage regelbar von 25 bis 100 bar.

            Elektrische Handsteuerung, frei positionierbar, für zügiges arbeiten, besonders
            bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und
            Kämpfern) für Einmannbedienung.

            Arbeitssicherheitspaket mit Sicherheits-Lichtschranke, abgedeckter Rückwand und
            seitlichem Eingriffschutz nach EU-Maschinenrichtlinie.

            Elektrische Ausrüstung:
            Gesamtanschlusswert 3 KW, 400 V, 50 Hz.
            Pneumatikanschluss: R ¼ Zoll, max. 8 bar

            Lackierung: RAL 7035 lichtgrau, mit RAL 5018 türkisblau

            Arbeitsgröße: Länge x Höhe = 3500 x 2300 mm
            Bei vorgestecktem Rahmen erhöht sich die Presshöhe um 150 mm

            Aufstellmaße: Länge 5.000 mm x 1.800 mm Tiefe x 3.400 mm Höhe

            Zubehör:
            -------------
            1 Mitteldruckbalken Arbeitshöhe 2300 mm mit automatischer Verstellung
            in der Höhe, komplett mit Druckzylinder, Druckschlauch und Absperrventil

            Einzeldruckregelung für Mitteldruckbalken (zum Verpressen von
            Kreuzsprossenfenster)

            Querdruckeinrichtung komplett mit Druckzylinder, stufenlos verstellbar,
            Druckschlauch und Absperventil

            Einzeldruckregelung für Querdruckeinrichtung (zum Verpressen von
            Kreuzsprossenfenster)

            Dreieck-Studiofenster-Verpresseinrichtung (nur für Handbetrieb)
            bestehend aus:
            4 aufsteckbaren, seitengeführten Pendeldruckplatten, Arretiereinrichtung der
            Vertikaldruckbalken, pneumatischer Kupplung für den Zentralbetrieb der
            Vertikaldruckbalken.

            Wählschalter für Aktivierung der pneumatischen Niederhalter im manuellen
            Betrieb (Setzholzverpressung)

            Grundausrüstung für Einsatz von Konterprofilen

            (techn. Daten lt. Hersteller - ohne Gewähr !)

            Video zeigt gleiches Model

          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Bavaria 2000 L


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2656 · Rahmenpresse

          S&S - Bavaria 2000 L - - neuwertig -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2500 mm︱Anzahl der Druckzylinder 6 St.︱Lademaße L x B x H 4400x1150x2900 mm︱Gewicht 2200 kg︱Länge/Breite/Tiefe mm︱
          S&S Rahmenpresse Bavaria 2000 L --------------------------------- Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in 3 Positionen auf die jeweils günstigste Einlegehöhe einstellbar. Hydraulikanlage komplett mit variable Druckregelung von 0 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Widerlager und Druckplattentiefe 90 mm 3 kW, 400 Volt, 50 Hz Schaltschrank an Fußinnenseite montiert Bedienfeld fahrbar Lackierung: RAL 9002 grauweiß mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 3.500 mm x 2.500 mm Platzbedarf:. 4400 mm x 1.150 mm x 2.900 mm (LängexBreitexHöhe) Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 2.500 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken, (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Druckschlauch und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00099000 ----------------------- sämtliche Druckplatten und Widerlager mit Kunststoff belegt Optionen mit Mehrpreisen: ----------------------- Artikel 00001004 ----------------------- diverse Konterprofile (Technische Angaben laut Hersteller – ohne Gewähr!)
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2500 mm
            Anzahl der Druckzylinder 6 St.
            Lademaße L x B x H 4400x1150x2900 mm
            Gewicht 2200 kg
            Beschreibung :

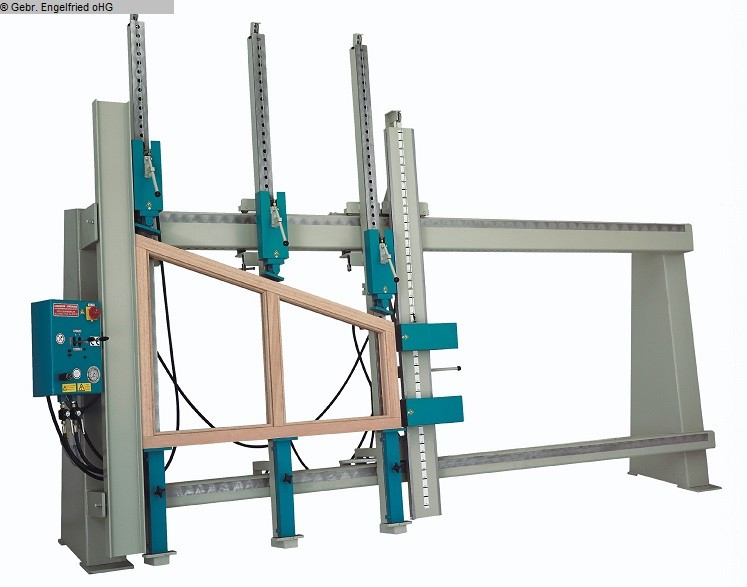

            S&S Rahmenpresse Bavaria 2000 L
            ---------------------------------
            Mit automatischem Presszyklus + Handsteuerung
            für Eckverbindungen Zapfen+Schlitze
            Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am
            losen Teil umfälzt werden.

            CE-Ausführung
            Grundmaschine in stärkster Rahmenschweißkonstruktion,
            mit dickwandigen Spezialhohlprofilen.
            Führungsbahnen der Druckbalken für die Pressecken
            in abriebsarm bearbeiteter Ausführung.

            Schnelle, leichtgängige, manuelle Breitenverstellung
            durch kugelgelagerten Laufwagen, Fixierung in 50 mm
            Lochraster.

            Höhenverstellung und Pressen durch Langhubzylinder
            in einem Arbeitstakt. Rechtsseitige Pressecken mit
            integrierten Horizontalzylindern, daher keine
            vertikale Positionierung der Horizontaldruckzylinder
            notwendig.
            Widerlager unten in 3 Positionen auf die jeweils
            günstigste Einlegehöhe einstellbar.

            Hydraulikanlage komplett mit variable Druckregelung
            von 0 - 120 bar, Manometer

            Steuerung über Tipptaster mit getrennten Steuerkreisen
            für die vertikalen und horizontalen Presszylinder.

            2 Vertikal-Presszylinder, doppelwirkend, Hub an
            Arbeitshöhe angepasst,
            Druckkraft pro Zylinder max. 2000 kg
            2 Horizontal-Presszylinder, doppelwirkend,
            80 mm Hub,

            Widerlager und Druckplattentiefe 90 mm

            3 kW, 400 Volt, 50 Hz

            Schaltschrank an Fußinnenseite montiert

            Bedienfeld fahrbar

            Lackierung: RAL 9002 grauweiß mit RAL 7016 anthrazitgrau

            Arbeitsgröße: Länge x Höhe = 3.500 mm x 2.500 mm
            Platzbedarf:. 4400 mm x 1.150 mm x 2.900 mm (LängexBreitexHöhe)

            Artikel 00001144
            ------------------------
            1 Mitteldruckbalken komplett mit Druckzylinder,
            Druckschlauch und Absperrventil bis 2.500 mm hoch

            Artikel 00000471
            ------------------------
            Einzeldruckregelung für Mitteldruckbalken,
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000112
            -----------------------
            stufenlos höhenverstellbare Querdruckeinrichtung,
            komplett mit Druckzylinder und Widerlager,
            Druckschlauch und Absperrventil

            Artikel 00000481
            ------------------------
            Einzeldruckregelung für Querdruckeinrichtung
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000391
            -----------------------
            Absperrventil am oberen Horizontalzylinder

            Artikel 00001005
            ------------------------
            3 x Schrägfenstersteuerung für Vertikalzylinder

            Artikel 00000302
            -----------------------
            3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad

            Artikel 00000631
            -----------------------
            Doppelpendeldruckplatte für Spitzfenster (Dreieck)

            Artikel 00000113
            -----------------------
            2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck)

            Artikel 00000057
            -----------------------
            Zwischenzulage für Kleinstmaßverpressung
            zur Überbrückung des 1. Druckbalkens,
            inklusive Absperrventil am 1. Vertikalzylinder

            Artikel 00001003
            -----------------------
            Grundausrüstung für Konterprofile

            Artikel 00099000
            -----------------------
            sämtliche Druckplatten und Widerlager mit Kunststoff belegt


            Optionen mit Mehrpreisen:
            -----------------------

            Artikel 00001004
            -----------------------
            diverse Konterprofile

            (Technische Angaben laut Hersteller – ohne Gewähr!)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Multipress Lochplattenpresse


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5956 · Rahmenpresse

          S&S - Multipress Lochplattenpresse - - neu -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2650 mm︱Anzahl der Druckzylinder nach Wahl St.︱
          S&S Multipress - Universal-Lochplattenpresse ***************************************************** Grundrahmen mit Anschlag links und Auflage unten 90 mm Für alle Schräg-, Segment-, Rundbogenfenster und Türen. Auch Innenausbau oder Gestellbau. Zum Verleimen von Treppen, Blockware und vielem mehr. Die vertikale Lochplattenpresse ist in schwerer, verwindungsfreier Stahlkonstruktion hergestellt. Die Lochplatte hat eine 50 mm Lochrastung. Schnellverstellung der Druckzylinder, Widerlager und sonstigen beweglichen Elementen auf der Lochplatte durch Selbstarretierung. Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau Arbeitsgröße: 3500 x 2650 mm (Länge x Höhe) Andere Längen und Höhen auf Anfrage! Ausführliche techn. Beschreibung nebenstehend bzw. anhängend als PDF-Dokument! Preis auf Anfrage!
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2650 mm
            Anzahl der Druckzylinder nach Wahl St.
            Beschreibung :
            S&S Multipress - Universal-Lochplattenpresse
            *****************************************************
            Grundrahmen mit Anschlag links und Auflage unten 90 mm

            Für alle Schräg-, Segment-, Rundbogenfenster und Türen.
            Auch Innenausbau oder Gestellbau.
            Zum Verleimen von Treppen, Blockware und vielem mehr.
            Die vertikale Lochplattenpresse ist in schwerer, verwindungsfreier
            Stahlkonstruktion hergestellt.
            Die Lochplatte hat eine 50 mm Lochrastung.
            Schnellverstellung der Druckzylinder, Widerlager und sonstigen
            beweglichen Elementen auf der Lochplatte durch Selbstarretierung.

            Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau

            Arbeitsgröße: 3500 x 2650 mm (Länge x Höhe)
            Andere Längen und Höhen auf Anfrage!

            Ausführliche techn. Beschreibung nebenstehend bzw. anhängend als PDF-Dokument!

            Preis auf Anfrage!
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S RP 2000


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-5845 · Rahmenpresse

          S&S - RP 2000 - - neu -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱
          S&S Rahmenpresse Typ RP 2000 – CE Ausführung Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breiten- verpressung, unteres Widerlager in 2 Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellung mit Gewichtsausgleich im 50 mm Lochraster höhenverstellbar, lange Schiebe- schlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung, Fixierung in 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhen- verstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, ohne Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm. Druckplatten- und Auflagenbreite 130 mm. Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 50 mm, Hub 120 mm einfachwirkend, mit Gewichtsausgleich und Einhand- schnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppelwirkend mit Gewichtsausgleich, 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 100 bar entspricht 400 bis 2000 kg Pressdruck vertikal, mit 3 KW Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau. (technische Daten lt. Hersteller ohne Gewähr, Abbildungen zeigen evt. optionale Ausrüstung !)
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2300 mm
            Anzahl der Druckzylinder 4 St.
            Beschreibung :
            S&S Rahmenpresse Typ RP 2000 – CE Ausführung

            Optionen:

            Arbeitsbreiten von 3.000 mm bis 5.000 mm
            Arbeitshöhen von 2.000 mm bis 3.000 mm

            Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung,
            Konterprofile für Einzelteilfertigung und vieles mehr!

            Fragen Sie bei uns die komplette Preisliste an!

            Beschreibung:
            Stabile Rahmenschweißkonstruktion aus dickwandigen
            Spezialprofilen, Schiebeschlitten und Druckbalken mit
            50 mm Lochrasterung.

            Linksseitig durchgehendes Widerlager für Breiten-
            verpressung, unteres Widerlager in 2 Ebenen.

            Vertikale Presszylinder auf Spezialdruckbalken mit
            Einhandschnellverstellung mit Gewichtsausgleich im
            50 mm Lochraster höhenverstellbar, lange Schiebe-
            schlitten gewährleisten die dauerhafte Aufnahme
            hoher Presskräfte.

            Schnelle leichtgängige Breitenverstellung durch
            kugelgelagerten Laufwagen mit Zentralverriegelung,
            Fixierung in 50 mm Lochraster.

            Oberer horizontaler Presszylinder stufenlos höhen-
            verstellbar und mit Gewichtsausgleich ausgerüstet.

            Unterer horizontaler Presszylinder mit Zentrierbohrungen
            für die beiden Widerlagerebenen, ohne Gewichtsausgleich.
            Widerlager- und Druckplattentiefe 100 mm.
            Druckplatten- und Auflagenbreite 130 mm.

            Maschine elektro-hydraulisch gesteuert, mit 2 Stück
            Vertikal-Druckzylindern d = 50 mm, Hub 120 mm
            einfachwirkend, mit Gewichtsausgleich und Einhand-
            schnellverstellung, 2 Stück Horizontal-Druckzylindern
            d = 40 mm, Hub 120 mm doppelwirkend mit Gewichtsausgleich,
            2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 100 bar
            entspricht 400 bis 2000 kg Pressdruck vertikal, mit
            3 KW Drehstrommotor für 400 Volt, 50 Hz
            Betriebsspannung.
            Komplett mit elektrischem Anschluss.

            Lackierung: RAL 7035 lichtgrau mit RAL 7016
            anthrazitgrau.

            (technische Daten lt. Hersteller ohne Gewähr, Abbildungen zeigen evt. optionale
            Ausrüstung !)
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S T 35


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-6030 · Rahmenpresse

          S&S - T 35 - - neu -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱
          S&S Rahmenpresse Typ T 35 – CE Ausführung ------------------------------------------- Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialhohlprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breitven- verpressung,unteres Widerlager in 2 Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellungmit Gewichtsausgleich im 50 mm Lochrasterhöhenverstellbar. Lange Schiebeschlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung Fixierung im 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhenverstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, ohne Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm Druckplatten- und Auflagenbreite 130 mm. Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 60 mm, Hub 120 mm doppelwirkend, mit Gewichtsausgleich und Einhandschnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm Hub, 120 mm doppelwirkend, mit Gewichtsausgleich; 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 130 bar entspricht 550 bis 3500 kg Presskraft vertikal. Mit 3 KW-Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau. (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel optionale Ausrüstungen !)
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2300 mm
            Anzahl der Druckzylinder 4 St.
            Beschreibung :
            S&S Rahmenpresse Typ T 35 – CE Ausführung
            -------------------------------------------
            Optionen:
            Arbeitsbreiten von 3.000 mm bis 5.000 mm
            Arbeitshöhen von 2.000 mm bis 3.000 mm

            Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung,
            Konterprofile für Einzelteilfertigung und vieles mehr!

            Fragen Sie bei uns die komplette Preisliste an!

            Beschreibung:

            Stabile Rahmenschweißkonstruktion aus dickwandigen
            Spezialhohlprofilen, Schiebeschlitten und Druckbalken
            mit 50 mm Lochrasterung.

            Linksseitig durchgehendes Widerlager für Breitven-
            verpressung,unteres Widerlager in 2 Ebenen.

            Vertikale Presszylinder auf Spezialdruckbalken
            mit Einhandschnellverstellungmit Gewichtsausgleich
            im 50 mm Lochrasterhöhenverstellbar.
            Lange Schiebeschlitten gewährleisten die
            dauerhafte Aufnahme hoher Presskräfte.

            Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten
            Laufwagen mit Zentralverriegelung Fixierung im 50 mm Lochraster.

            Oberer horizontaler Presszylinder stufenlos höhenverstellbar und
            mit Gewichtsausgleich ausgerüstet.

            Unterer horizontaler Presszylinder mit Zentrierbohrungen für die
            beiden Widerlagerebenen, ohne Gewichtsausgleich.

            Widerlager- und Druckplattentiefe 100 mm
            Druckplatten- und Auflagenbreite 130 mm.

            Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern
            d = 60 mm, Hub 120 mm doppelwirkend, mit Gewichtsausgleich und
            Einhandschnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm Hub,
            120 mm doppelwirkend, mit Gewichtsausgleich; 2 Handsteuerventilen,
            Manometer, 1 Druckregelventil von 20 bis 130 bar entspricht 550 bis
            3500 kg Presskraft vertikal. Mit 3 KW-Drehstrommotor für 400 Volt, 50 Hz
            Betriebsspannung.

            Komplett mit elektrischem Anschluss.

            Lackierung RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau.




            (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel
            optionale Ausrüstungen !)




          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Super-Video


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-6121 · Rahmenpresse

          S&S - Super-Video - - neu -

          Technische Details
          Arbeitsbreite 3500 mm︱Arbeitshöhe 2300 mm︱Anzahl der Druckzylinder 4 St.︱
          S&S elektrohydraulischer Rahmenpressautomat Typ Super Optionen: Arbeitsbreiten von 3.000 mm bis 5.000 mm Arbeitshöhen von 2.000 mm bis 3.000 mm Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung, Konterprofile für Einzelteilfertigung und vieles mehr! Fragen Sie bei uns die komplette Preisliste an! Beschreibung: Mit automatischer Einstellung für Eckverbindung Zapfen und Schlitze (andere Eck- verbindungen optional), CE-Ausführung Der einzige selbstumrüstende Hochleistung- Rahmenpressvollautomat, bei dem die Hölzer nicht vorgesteckt werden müssen. Die Breiten- und Höhenverstellung erfolgt automatisch, ohne Zeitverlust, unmittelbarnach dem direkten Einlegen der Werkstücke in den Pressbereich. Es ist kein Umsetzen der Hölzer notwendig. Grundmaschine in stärkster Rahmenschweißkonstruktion, aus überdimensionierten, dickwandigen Spezialprofilen. Führungsbahnen der Pressecken an den Druckbalken in abriebsarm bearbeiteter Ausführung. Anschlagseitig durchgehendes Widerlager für Breitenverpressung, in biegesteifer Ausführung, auf dem Grundrahmen aufgebaut. Durchgehendes Widerlager unten in schwerster verwindungssteifer Ausführung, mit Grundrahmen und Maschinenanschluss verbunden. Einleghöhe 500 mm. Alle Widerlager feinjustierbar für absolute Winkelgenauigkeit und Langzeitpräzision. Schiebeschlitten rechts mit schneller, motorischer Breitenverstellung mit garantiertem Parallellauf, inkl. automatischer hydraulischer Feststellung: Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hohe Ein- und Verstellgeschwindigkeit und automatischer Breiten- und Höhenverstellung (optoelektronisch). 2 Vertikaldruckzylinder, doppelwirkend, Kolbendurchmesser 50 mm, 250 mm Zylinderhub, Druckkraft regelbar 400 bis 2000 kg. 2 Horizontaldruckzylinder, doppelwirkend, Kolbendurchmesser 40 mm, 80 mm Zylinderhub, kg Druckkraft, regelbar 250 bis 1250 kg. Pressecken oben rechts, in schwerer, gefräster Ausführung, mit automatischer Eckeinstellung. Freibleibende Pressecken Anlageflächen in leimabweisender Ausführung. Widerlager- und Druckplattentiefe 100 mm. 8-fach Halte – und Positioniereinrichtung, für das absolut lose Einlegen aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken). Jedes Rahmenteil wird doppelt gehalten und positioniert. Automatische Hochschleppfunktion ermöglicht eine ergonomisches Einlegen des oberen Querholzes bei hohen Rahmen in einer bedienerfreundlichen Höhe. Erhöhung der Arbeitssicherheit durch ebenerdiges Arbeiten ohne Leitern und Tritte. Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich eingelegt. Programm-Wahlmöglichkeiten: manuell motorisch über Tipptaster, vollautomatisch über Optoelektronik für Maßeinstellung inkl. automatischem Presszyklus in Verbindung mit Sicherheits-Lichtschranke Automatischer, taktgesteuerter Presszyklus durch Impulsgabe vertikal anpressen – lösen – horizontal anpressen – lösen – vertikal / horizontal pressen Steuerschrank servicefreundlich links am Grundrahmen angebaut. Schnelle, optoelektronische Maßeinstellung. Kompakthydraulikaggregat regelbar von 20 bis 100 bar. Elektrische Handsteuerung, frei programmierbar, für zügiges Arbeiten, besonders bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und Kämpfern) für Einmann-Bedienung. Arbeitssicherheit mit Sicherheits-Lichtschranke, durchgriffsicherer Rückwand und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie Elektrische Ausrüstung: Gesamtanschlusswert 3 KW, 400 V, 50 Hz. Pneumatikanschluss: R ¼“, max. 8 bar Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel optionale Ausrüstungen !)
            Arbeitsbreite 3500 mm
            Arbeitshöhe 2300 mm
            Anzahl der Druckzylinder 4 St.
            Beschreibung :
            S&S elektrohydraulischer Rahmenpressautomat Typ Super

            Optionen:

            Arbeitsbreiten von 3.000 mm bis 5.000 mm
            Arbeitshöhen von 2.000 mm bis 3.000 mm

            Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung,
            Konterprofile für Einzelteilfertigung und vieles mehr!

            Fragen Sie bei uns die komplette Preisliste an!

            Beschreibung:
            Mit automatischer Einstellung
            für Eckverbindung Zapfen und Schlitze (andere Eck-
            verbindungen optional), CE-Ausführung

            Der einzige selbstumrüstende Hochleistung-
            Rahmenpressvollautomat, bei dem die Hölzer nicht
            vorgesteckt werden müssen. Die Breiten-
            und Höhenverstellung erfolgt automatisch, ohne Zeitverlust,
            unmittelbarnach dem direkten Einlegen der
            Werkstücke in den Pressbereich.
            Es ist kein Umsetzen der Hölzer notwendig.

            Grundmaschine in stärkster Rahmenschweißkonstruktion, aus
            überdimensionierten, dickwandigen Spezialprofilen. Führungsbahnen
            der Pressecken an den Druckbalken in abriebsarm bearbeiteter Ausführung.

            Anschlagseitig durchgehendes Widerlager für Breitenverpressung, in
            biegesteifer Ausführung, auf dem Grundrahmen aufgebaut.

            Durchgehendes Widerlager unten in schwerster verwindungssteifer
            Ausführung, mit Grundrahmen und Maschinenanschluss verbunden.
            Einleghöhe 500 mm. Alle Widerlager feinjustierbar für absolute
            Winkelgenauigkeit und Langzeitpräzision.
            Schiebeschlitten rechts mit schneller, motorischer Breitenverstellung mit
            garantiertem Parallellauf, inkl. automatischer hydraulischer Feststellung:
            Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hohe Ein-
            und Verstellgeschwindigkeit und automatischer Breiten- und Höhenverstellung
            (optoelektronisch).

            2 Vertikaldruckzylinder, doppelwirkend, Kolbendurchmesser 50 mm,
            250 mm Zylinderhub, Druckkraft regelbar 400 bis 2000 kg.

            2 Horizontaldruckzylinder, doppelwirkend, Kolbendurchmesser 40 mm,
            80 mm Zylinderhub, kg Druckkraft, regelbar 250 bis 1250 kg.

            Pressecken oben rechts, in schwerer, gefräster Ausführung, mit
            automatischer Eckeinstellung.

            Freibleibende Pressecken
            Anlageflächen in leimabweisender Ausführung.
            Widerlager- und Druckplattentiefe 100 mm.

            8-fach Halte – und Positioniereinrichtung, für das absolut lose Einlegen
            aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken). Jedes
            Rahmenteil wird doppelt gehalten und positioniert.

            Automatische Hochschleppfunktion ermöglicht eine ergonomisches Einlegen
            des oberen Querholzes bei hohen Rahmen in einer bedienerfreundlichen
            Höhe. Erhöhung der Arbeitssicherheit durch ebenerdiges Arbeiten ohne
            Leitern und Tritte.

            Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich eingelegt.
            Programm-Wahlmöglichkeiten:
            manuell motorisch über Tipptaster,
            vollautomatisch über Optoelektronik für Maßeinstellung
            inkl. automatischem Presszyklus in Verbindung mit Sicherheits-Lichtschranke

            Automatischer, taktgesteuerter Presszyklus durch Impulsgabe
            vertikal anpressen – lösen – horizontal anpressen – lösen – vertikal /
            horizontal pressen

            Steuerschrank servicefreundlich links am Grundrahmen angebaut.
            Schnelle, optoelektronische Maßeinstellung.
            Kompakthydraulikaggregat regelbar von 20 bis 100 bar.
            Elektrische Handsteuerung, frei programmierbar, für zügiges Arbeiten, besonders
            bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und
            Kämpfern) für Einmann-Bedienung.

            Arbeitssicherheit mit Sicherheits-Lichtschranke, durchgriffsicherer Rückwand
            und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie

            Elektrische Ausrüstung:
            Gesamtanschlusswert 3 KW, 400 V, 50 Hz.
            Pneumatikanschluss: R ¼“, max. 8 bar

            Lackierung: RAL 7035 lichtgrau und RAL 7016 anthrazitgrau

            (technische Daten lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel
            optionale Ausrüstungen !)


          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Bavaria 2000 L  -Video


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-6496 · Rahmenpresse

          S&S - Bavaria 2000 L -Video - - neu -

          Technische Details
          Arbeitsbreite 4000 mm︱Arbeitshöhe 2600 mm︱Anzahl der Druckzylinder 6 St.︱Gewicht 2000 kg︱Maße (Länge/Breite/Höhe) 5550x1300x3000 mm︱
          S&S Rahmenpresse Bavaria 2000 L ------------------------------------------------- Arbeitsmaß 4000x2600 mm (andere Arbeitsmaße auf Anfrage!) Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen, umstellbar über Wahlschalter am Schaltschrank. Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster, optional motorische Breitenverstellung mit mit hydraulischer Klemmung. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in vier Positionen auf die jeweils günstigste Einlegehöhe einstellbar. 3 KW Kompakthydraulikanlage mit intergriertem Steuerblock, variable Druckregelung von 20 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder, montiert auf frei beweglichem Bedienpult. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Kolbendurchmesser 60 mm Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Kolbendurchmesser 40 mm Druckkraft pro Zylinder max. 1500 kg Widerlager und Druckplattentiefe 100 mm Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz Maschine mit anschlussfertigen Stecker 16 A Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 4000 mm x 2600 mm Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 2600 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Drossel- und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung (Zum Verpressen von Kreuzsprossenfenster) Artikel 000000391 ------------------------- Absperrventil am 3. Vertikalzylinder Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00001001 ----------------------- Maschine ausgerüstet zum Verpressen von "Zapfen + Schlitze" und "Dübelverbindung" umstellbar über Wahlschalter am Schaltschrank --------------------------------- Gesamtpreis in o.g. Ausführung: auf Anfrage! Optionen mit Mehrpreisen: Artikel 00001004 ----------------------- Konterprofile, Preis jet Stück: 215,00 Euro Artikel 00000100 ----------------------- Motorische Breitenverstellung mit Digitalanzeige : 5.120,00 Euro Artikel 00000629 ----------------------- Elektronische Druckwahlvorrichtung: 6.085,00 Euro Für 4 verschiedene, fix programmierte Druckstufen (jederzeit änderbar), und zusätzliche eine frei wählbare Druckstufe direkt am Bedienfeld Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
            Arbeitsbreite 4000 mm
            Arbeitshöhe 2600 mm
            Anzahl der Druckzylinder 6 St.
            Gewicht 2000 kg
            Maße (Länge/Breite/Höhe) 5550x1300x3000 mm
            Beschreibung :
            S&S Rahmenpresse Bavaria 2000 L
            -------------------------------------------------
            Arbeitsmaß 4000x2600 mm (andere Arbeitsmaße auf Anfrage!)

            Mit automatischem Presszyklus + Handsteuerung
            für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen,
            umstellbar über Wahlschalter am Schaltschrank.
            Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am
            losen Teil umfälzt werden.

            CE-Ausführung
            Grundmaschine in stärkster Rahmenschweißkonstruktion,
            mit dickwandigen Spezialhohlprofilen.
            Führungsbahnen der Druckbalken für die Pressecken
            in abriebsarm bearbeiteter Ausführung.

            Schnelle, leichtgängige, manuelle Breitenverstellung
            durch kugelgelagerten Laufwagen, Fixierung in 50 mm
            Lochraster, optional motorische Breitenverstellung mit
            mit hydraulischer Klemmung.

            Höhenverstellung und Pressen durch Langhubzylinder
            in einem Arbeitstakt. Rechtsseitige Pressecken mit
            integrierten Horizontalzylindern, daher keine
            vertikale Positionierung der Horizontaldruckzylinder
            notwendig.
            Widerlager unten in vier Positionen auf die jeweils
            günstigste Einlegehöhe einstellbar.

            3 KW Kompakthydraulikanlage mit intergriertem
            Steuerblock, variable Druckregelung
            von 20 - 120 bar, Manometer

            Steuerung über Tipptaster mit getrennten Steuerkreisen
            für die vertikalen und horizontalen Presszylinder, montiert
            auf frei beweglichem Bedienpult.

            2 Vertikal-Presszylinder, doppelwirkend, Hub an
            Arbeitshöhe angepasst, Kolbendurchmesser 60 mm
            Druckkraft pro Zylinder max. 2000 kg
            2 Horizontal-Presszylinder, doppelwirkend,
            80 mm Hub, Kolbendurchmesser 40 mm
            Druckkraft pro Zylinder max. 1500 kg
            Widerlager und Druckplattentiefe 100 mm

            Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz
            Maschine mit anschlussfertigen Stecker 16 A

            Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau

            Arbeitsgröße: Länge x Höhe = 4000 mm x 2600 mm

            Artikel 00001144
            ------------------------
            1 Mitteldruckbalken komplett mit Druckzylinder,
            Druckschlauch und Absperrventil bis 2600 mm hoch

            Artikel 00000471
            ------------------------
            Einzeldruckregelung für Mitteldruckbalken
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000112
            -----------------------
            stufenlos höhenverstellbare Querdruckeinrichtung,
            komplett mit Druckzylinder und Widerlager,
            Drossel- und Absperrventil

            Artikel 00000481
            ------------------------
            Einzeldruckregelung für Querdruckeinrichtung
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 000000391
            -------------------------
            Absperrventil am 3. Vertikalzylinder

            Artikel 00000391
            -----------------------
            Absperrventil am oberen Horizontalzylinder

            Artikel 00001005
            ------------------------
            3 x Schrägfenstersteuerung für Vertikalzylinder

            Artikel 00000302
            -----------------------
            3x Pendeldruckplatte aufsteckbar
            zum Pressen bis 60 Grad

            Artikel 00000631
            -----------------------
            Doppelpendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000113
            -----------------------
            2 x Verlängerung für Pendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000057
            -----------------------
            Zwischenzulage für Kleinstmaßverpressung
            zur Überbrückung des 1. Druckbalkens,
            inklusive Absperrventil am 1. Vertikalzylinder

            Artikel 00001003
            -----------------------
            Grundausrüstung für Konterprofile

            Artikel 00001001
            -----------------------
            Maschine ausgerüstet zum Verpressen
            von "Zapfen + Schlitze" und "Dübelverbindung"
            umstellbar über Wahlschalter am Schaltschrank
            ---------------------------------
            Gesamtpreis in o.g. Ausführung: auf Anfrage!


            Optionen mit Mehrpreisen:


            Artikel 00001004
            -----------------------
            Konterprofile, Preis jet Stück: 215,00 Euro

            Artikel 00000100
            -----------------------
            Motorische Breitenverstellung mit Digitalanzeige : 5.120,00 Euro

            Artikel 00000629
            -----------------------
            Elektronische Druckwahlvorrichtung: 6.085,00 Euro
            Für 4 verschiedene, fix programmierte Druckstufen
            (jederzeit änderbar), und zusätzliche eine frei wählbare
            Druckstufe direkt am Bedienfeld

            Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage!

            (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom
            Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))



          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse HESS Quickstep


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2666 · Rahmenpresse

          HESS - Quickstep - - gebraucht -

          Technische Details
          Arbeitsbreite 3550 mm︱Arbeitshöhe 2550 mm︱Anzahl der Druckzylinder 5 St.︱
          #2666 Hess Quickstep Rahmenpresse --------------------------------------- Technische Daten Zusammenfassung (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen) --------------------------------------- Allgemein --------------------------------------- Arbeitsbreite: 3500 mm Arbeitshöhe: 2550 mm Gesamtleistungsbedarf: 3 kW Aufstellmaße: 4500x1100x2900 mm Lademaße: 4500 x 1100 x 2900 mm Maschinengewicht, ca.: 1800 kg Merkmale: --------------------------------------- > hydraulisch: ja > Anzahl Presszylinder vertikal: 3 > Anzahl Presszylinder horizontal: 2 > Verstellungsart vertikal: elektrisch (Langhubzylinder) > Verstellungsart horizontal: elektrisch > 1 Mitteldruckbalken Weitere Merkmale --------------------------------------- Opto-Elektronik, d.h. vollautomatische Vermessung und Einstellung, horizontal (technische Angaben laut Hersteller - ohne Gewähr !) VIDEO zeigt Maschine des gleichen Modells aus unserem Archiv
            Arbeitsbreite 3550 mm
            Arbeitshöhe 2550 mm
            Anzahl der Druckzylinder 5 St.
            Beschreibung :
            #2666 Hess Quickstep Rahmenpresse
            ---------------------------------------

            Technische Daten Zusammenfassung
            (eventuell zusätzlich beinhaltetes Zubehör bitte anfragen)
            ---------------------------------------

            Allgemein
            ---------------------------------------
            Arbeitsbreite: 3500 mm
            Arbeitshöhe: 2550 mm
            Gesamtleistungsbedarf: 3 kW
            Aufstellmaße: 4500x1100x2900 mm
            Lademaße: 4500 x 1100 x 2900 mm
            Maschinengewicht, ca.: 1800 kg

            Merkmale:
            ---------------------------------------
            > hydraulisch: ja
            > Anzahl Presszylinder vertikal: 3
            > Anzahl Presszylinder horizontal: 2
            > Verstellungsart vertikal: elektrisch (Langhubzylinder)
            > Verstellungsart horizontal: elektrisch
            > 1 Mitteldruckbalken

            Weitere Merkmale
            ---------------------------------------
            Opto-Elektronik, d.h. vollautomatische Vermessung
            und Einstellung, horizontal

            (technische Angaben laut Hersteller - ohne Gewähr !)

            VIDEO zeigt Maschine des gleichen Modells aus unserem Archiv
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S Bavaria 2000 L - Video


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2648 · Rahmenpresse

          S&S - Bavaria 2000 L - Video - - 2022 Vorführpresse -

          Technische Details
          Arbeitsbreite 4500 mm︱Arbeitshöhe 3000 mm︱Anzahl der Druckzylinder 6 St.︱Maße (Länge/Breite/Höhe) 5600x1350x3400 mm︱Gewicht 3000 kg︱
          S&S Rahmenpresse Bavaria 2000 L --------------------------------- neue Vorführpresse bei uns am Lager in Oberkochen Mit automatischem Presszyklus + Handsteuerung für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen, umstellbar über Wahlschalter am Schaltschrank. Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am losen Teil umfälzt werden. CE-Ausführung Grundmaschine in stärkster Rahmenschweißkonstruktion, mit dickwandigen Spezialhohlprofilen. Führungsbahnen der Druckbalken für die Pressecken in abriebsarm bearbeiteter Ausführung. Schnelle, leichtgängige, manuelle Breitenverstellung durch kugelgelagerten Laufwagen, Fixierung in 50 mm Lochraster, optional motorische Breitenverstellung mit mit hydraulischer Klemmung. Höhenverstellung und Pressen durch Langhubzylinder in einem Arbeitstakt. Rechtsseitige Pressecken mit integrierten Horizontalzylindern, daher keine vertikale Positionierung der Horizontaldruckzylinder notwendig. Widerlager unten in vier Positionen auf die jeweils günstigste Einlegehöhe einstellbar. 3 KW Kompakthydraulikanlage mit intergriertem Steuerblock, variable Druckregelung von 20 - 120 bar, Manometer Steuerung über Tipptaster mit getrennten Steuerkreisen für die vertikalen und horizontalen Presszylinder, montiert auf frei beweglichem Bedienpult. 2 Vertikal-Presszylinder, doppelwirkend, Hub an Arbeitshöhe angepasst, Kolbendurchmesser 60 mm Druckkraft pro Zylinder max. 2000 kg 2 Horizontal-Presszylinder, doppelwirkend, 80 mm Hub, Kolbendurchmesser 40 mm Druckkraft pro Zylinder max. 1500 kg Widerlager und Druckplattentiefe 100 mm Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz Maschine mit anschlussfertigen Stecker 16 A Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: Länge x Höhe = 4.500 mm x 3.000 mm Platzbedarf: 5.600 mm x 1.250 mm x 3.400 mm (LängexBreitexHöhe) Artikel 00001144 ------------------------ 1 Mitteldruckbalken komplett mit Druckzylinder, Druckschlauch und Absperrventil bis 3.000 mm hoch Artikel 00000471 ------------------------ Einzeldruckregelung für Mitteldruckbalken, Druckregelbereich bis max. 100 bar (Zum Verpressen von Kreuzsprossenfenster) Artikel 00000112 ----------------------- stufenlos höhenverstellbare Querdruckeinrichtung, komplett mit Druckzylinder und Widerlager, Drossel- und Absperrventil Artikel 00000481 ------------------------ Einzeldruckregelung für Querdruckeinrichtung Druckregelbereich bis max. 100 bar (Zum Verpressen von Kreuzsprossenfenster) Artikel 000000391 ------------------------- Absperrventil am 3. Vertikalzylinder Artikel 00000391 ----------------------- Absperrventil am oberen Horizontalzylinder Artikel 00001005 ------------------------ 3 x Schrägfenstersteuerung für Vertikalzylinder Artikel 00000302 ----------------------- 3x Pendeldruckplatte aufsteckbar zum Pressen bis 60 Grad Artikel 00000631 ----------------------- Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000113 ----------------------- 2 x Verlängerung für Pendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000057 ----------------------- Zwischenzulage für Kleinstmaßverpressung zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00000100 ----------------------- Motorische Breitenverstellung mit Digitalanzeige Artikel 00001001 ----------------------- Maschine ausgerüstet zum Verpressen von "Zapfen + Schlitze" und zusätzlicher Presszyklus zum Verpressen von "Dübelverbindung" bzw. "gestemmter Zapfen" wie z.B. Plugtec umstellbar über Wahlschalter am Schaltschrank Artikel 00001003 ----------------------- Grundausrüstung für Konterprofile Artikel 00000629 ----------------------- Elektronische Druckwahlvorrichtung Für 4 verschiedene, fix programmierte Druckstufen (jederzeit änderbar), und zusätzliche eine frei wählbare Druckstufe direkt am Bedienfeld Artikel 00001002 ----------------------- 6x Druckeinheit Auflagen- und Druckplattentiefe 120 mm Artikel 00099000 ----------------------- sämtliche Druckplatten und Widerlager mit Kunststoff belegt --------------------------------- Gesamtpreis in o.g. Ausführung: auf Anfrage! Optionen mit Mehrpreisen: ----------------------- Artikel 00001004 ----------------------- Konterprofile, Preis jet Stück: 215,00 Euro Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
            Arbeitsbreite 4500 mm
            Arbeitshöhe 3000 mm
            Anzahl der Druckzylinder 6 St.
            Maße (Länge/Breite/Höhe) 5600x1350x3400 mm
            Gewicht 3000 kg
            Beschreibung :
            S&S Rahmenpresse Bavaria 2000 L
            ---------------------------------
            neue Vorführpresse bei uns am Lager in Oberkochen

            Mit automatischem Presszyklus + Handsteuerung
            für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen,
            umstellbar über Wahlschalter am Schaltschrank.
            Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am
            losen Teil umfälzt werden.

            CE-Ausführung
            Grundmaschine in stärkster Rahmenschweißkonstruktion,
            mit dickwandigen Spezialhohlprofilen.
            Führungsbahnen der Druckbalken für die Pressecken
            in abriebsarm bearbeiteter Ausführung.

            Schnelle, leichtgängige, manuelle Breitenverstellung
            durch kugelgelagerten Laufwagen, Fixierung in 50 mm
            Lochraster, optional motorische Breitenverstellung mit
            mit hydraulischer Klemmung.

            Höhenverstellung und Pressen durch Langhubzylinder
            in einem Arbeitstakt. Rechtsseitige Pressecken mit
            integrierten Horizontalzylindern, daher keine
            vertikale Positionierung der Horizontaldruckzylinder
            notwendig.
            Widerlager unten in vier Positionen auf die jeweils
            günstigste Einlegehöhe einstellbar.

            3 KW Kompakthydraulikanlage mit intergriertem
            Steuerblock, variable Druckregelung
            von 20 - 120 bar, Manometer

            Steuerung über Tipptaster mit getrennten Steuerkreisen
            für die vertikalen und horizontalen Presszylinder, montiert
            auf frei beweglichem Bedienpult.

            2 Vertikal-Presszylinder, doppelwirkend, Hub an
            Arbeitshöhe angepasst, Kolbendurchmesser 60 mm
            Druckkraft pro Zylinder max. 2000 kg
            2 Horizontal-Presszylinder, doppelwirkend,
            80 mm Hub, Kolbendurchmesser 40 mm
            Druckkraft pro Zylinder max. 1500 kg
            Widerlager und Druckplattentiefe 100 mm

            Schaltschrank am Maschinenfuß links, 400 Volt, 50 Hz
            Maschine mit anschlussfertigen Stecker 16 A

            Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau

            Arbeitsgröße: Länge x Höhe = 4.500 mm x 3.000 mm
            Platzbedarf: 5.600 mm x 1.250 mm x 3.400 mm (LängexBreitexHöhe)

            Artikel 00001144
            ------------------------
            1 Mitteldruckbalken komplett mit Druckzylinder,
            Druckschlauch und Absperrventil bis 3.000 mm hoch

            Artikel 00000471
            ------------------------
            Einzeldruckregelung für Mitteldruckbalken,
            Druckregelbereich bis max. 100 bar
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000112
            -----------------------
            stufenlos höhenverstellbare Querdruckeinrichtung,
            komplett mit Druckzylinder und Widerlager,
            Drossel- und Absperrventil

            Artikel 00000481
            ------------------------
            Einzeldruckregelung für Querdruckeinrichtung
            Druckregelbereich bis max. 100 bar
            (Zum Verpressen von Kreuzsprossenfenster)

            Artikel 000000391
            -------------------------
            Absperrventil am 3. Vertikalzylinder

            Artikel 00000391
            -----------------------
            Absperrventil am oberen Horizontalzylinder

            Artikel 00001005
            ------------------------
            3 x Schrägfenstersteuerung für Vertikalzylinder

            Artikel 00000302
            -----------------------
            3x Pendeldruckplatte aufsteckbar
            zum Pressen bis 60 Grad

            Artikel 00000631
            -----------------------
            Doppelpendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000113
            -----------------------
            2 x Verlängerung für Pendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000057
            -----------------------
            Zwischenzulage für Kleinstmaßverpressung
            zur Überbrückung des 1. Druckbalkens,
            inklusive Absperrventil am 1. Vertikalzylinder

            Artikel 00000100
            -----------------------
            Motorische Breitenverstellung mit Digitalanzeige

            Artikel 00001001
            -----------------------
            Maschine ausgerüstet zum Verpressen
            von "Zapfen + Schlitze" und zusätzlicher Presszyklus
            zum Verpressen von "Dübelverbindung" bzw.
            "gestemmter Zapfen" wie z.B. Plugtec
            umstellbar über Wahlschalter am Schaltschrank

            Artikel 00001003
            -----------------------
            Grundausrüstung für Konterprofile

            Artikel 00000629
            -----------------------
            Elektronische Druckwahlvorrichtung
            Für 4 verschiedene, fix programmierte Druckstufen
            (jederzeit änderbar), und zusätzliche eine frei wählbare
            Druckstufe direkt am Bedienfeld

            Artikel 00001002
            -----------------------
            6x Druckeinheit Auflagen- und Druckplattentiefe 120 mm

            Artikel 00099000
            -----------------------
            sämtliche Druckplatten und Widerlager mit Kunststoff belegt

            ---------------------------------
            Gesamtpreis in o.g. Ausführung: auf Anfrage!


            Optionen mit Mehrpreisen:
            -----------------------

            Artikel 00001004
            -----------------------
            Konterprofile, Preis jet Stück: 215,00 Euro


            Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage!

            (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom
            Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
          Datenblatt
          Anfrage / Kontakt
          gebrauchte Fensterfertigung: Holz Rahmenpresse S&S RP 2000


          • Gebr. Engelfried oHG
          • Elisabethenstr. 41
          • 73432 Aalen
          • Deutschland

          • (0049)07361-98660
            (0049)07361-8431
          • info@engelfried.com
            www.engelfried.com
          #1305-2600 · Rahmenpresse

          S&S - RP 2000 - - 2022 Vorführpresse -

          Technische Details
          Arbeitsbreite 4000 mm︱Arbeitshöhe 2600 mm︱Anzahl der Druckzylinder 6 St.︱Maße (Länge/Breite/Höhe) 5300 x 1250 x 3250 mm︱
          S&S Rahmenpresse Typ RP 2000, aus unserem Vorführraum, ------------------------------------- C E - Ausführung Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialhohlprofilen, Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung. Linksseitig durchgehendes Widerlager für Breitenverpressung, unteres Widerlager in zwei Ebenen. Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellung mit Gewichtsausgleich im 50 mm Lochraster höhenverstellbar, lange Schiebeschlitten gewährleisten die dauerhafte Aufnahme hoher Presskräfte. Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit Zentralverriegelung, Fixierung in 50 mm Lochraster. Oberer horizontaler Presszylinder stufenlos höhenverstellbar und mit Gewichtsausgleich ausgerüstet. Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden Widerlagerebenen, mit Gewichtsausgleich. Widerlager- und Druckplattentiefe 100 mm Druckplatten- und Auflagenbreite 130 mm Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d = 50 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich und Einhandschnellverstellung, 2 Stück Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich; 2 Handsteuerventilen, Manometer, 1 Druckregelventil von 20 bis 125 bar entspricht 400 bis 2400 kg Pressdruck vertikal, mit 3 kW-Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung. Komplett mit elektrischem Anschluss. Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau Arbeitsgröße: 4000 mm x 2600 mm (Länge x Höhe) Platzbedarf: 5300 x 1250 x 3250 mm (L x B x H) Vorführpresse inklusive nachfolgender Optionen: ------------------------------------- Artikel 00000374 1,00 Stk Mitteldruckbalken mit Druckzylinder doppedltwirkend, Gewichtsausgleich, Druckschlauch und Absperrventil bis 2600 mm hoch Artikel 00000047 1,00 Stk Einzeldruckregelung für Mitteldruckbalken, Druckregelbereich bis max. 100 bar (zum Verpressen von Kreuzsprossenfenster) Artikel 00000038 1,00 Stk Querdruckeinrichtung komplett mit Druckzylinder doppeltwirkend, Gewichtsausgleich, Druckschlauch und Absperrventil Gewichtsausgleich am unteren Horizontal-Zylinder entfällt Artikel 00000048 1,00 Stk Einzeldruckregelung für Querdruckeinrichtung, Druckregelbereich bis max. 100 bar (zum Verpressen von Kreuzsprossenfenster) Artikel 00000039 1,00 Stk Absperrventil am 3. Vertikalzylinder Artikel 00000039 1,00 Stk Absperrventil am oberen Horizontalzylinder Artikel 00000050 1,00 Stk Breiten-Ausgleichszulage für die Verpressung von kleinen Rahmen zur Überbrückung des 1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder Artikel 00003117 1,00 Stk Grundausrüstung für Konterprofile Artikel 00099000 Sämtliche Druckplatten und Widerlager mit Kunststoff belegt Artikel 00000049 1,00 Stk Dreieck-Studiofenster-Verpresseinrichtung bestehend aus: Arretier-Einrichtung der Vertikaldruckbalken und 3 aufsteckbaren, seitengeführten Pendeldruckplatten Artikel 00000063 1,00 Stk Doppelpendeldruckplatte für Spitzfenster (Dreieck) Artikel 00000042 1,00 Stk Maschine in zerlegbarer Ausführung d. h. Druckbalken auf Palette ------------------------------------- Gesamtpreis in oben genannter Ausführung ab Lager Oberkochen: Auf Anfrage! ------------------------------------- Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage! (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))
            Arbeitsbreite 4000 mm
            Arbeitshöhe 2600 mm
            Anzahl der Druckzylinder 6 St.
            Maße (Länge/Breite/Höhe) 5300 x 1250 x 3250 mm
            Beschreibung :
            S&S Rahmenpresse Typ RP 2000, aus unserem Vorführraum,
            -------------------------------------
            C E - Ausführung
            Stabile Rahmenschweißkonstruktion aus dickwandigen Spezialhohlprofilen,
            Schiebeschlitten und Druckbalken mit 50 mm Lochrasterung.
            Linksseitig durchgehendes Widerlager für Breitenverpressung, unteres Widerlager
            in zwei Ebenen.
            Vertikale Presszylinder auf Spezialdruckbalken mit Einhandschnellverstellung
            mit Gewichtsausgleich im 50 mm Lochraster höhenverstellbar, lange
            Schiebeschlitten gewährleisten die
            dauerhafte Aufnahme hoher Presskräfte.
            Schnelle, leichtgängige Breitenverstellung durch kugelgelagerten Laufwagen mit
            Zentralverriegelung, Fixierung in 50 mm Lochraster.
            Oberer horizontaler Presszylinder stufenlos höhenverstellbar und mit
            Gewichtsausgleich ausgerüstet.
            Unterer horizontaler Presszylinder mit Zentrierbohrungen für die beiden
            Widerlagerebenen, mit Gewichtsausgleich.
            Widerlager- und Druckplattentiefe 100 mm
            Druckplatten- und Auflagenbreite 130 mm
            Maschine elektro-hydraulisch gesteuert, mit 2 Stück Vertikal-Druckzylindern d =
            50 mm, Hub 120 mm doppeltwirkend, mit Gewichtsausgleich und
            Einhandschnellverstellung, 2 Stück
            Horizontal-Druckzylindern d = 40 mm, Hub 120 mm doppeltwirkend, mit
            Gewichtsausgleich; 2 Handsteuerventilen,
            Manometer, 1 Druckregelventil von 20 bis 125 bar entspricht 400 bis 2400 kg
            Pressdruck
            vertikal, mit 3 kW-Drehstrommotor für 400 Volt, 50 Hz Betriebsspannung.
            Komplett mit elektrischem Anschluss.
            Lackierung: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau

            Arbeitsgröße: 4000 mm x 2600 mm (Länge x Höhe)
            Platzbedarf: 5300 x 1250 x 3250 mm (L x B x H)

            Vorführpresse inklusive nachfolgender Optionen:
            -------------------------------------

            Artikel 00000374 1,00 Stk
            Mitteldruckbalken mit Druckzylinder
            doppedltwirkend, Gewichtsausgleich,
            Druckschlauch und Absperrventil
            bis 2600 mm hoch

            Artikel 00000047 1,00 Stk
            Einzeldruckregelung für Mitteldruckbalken,
            Druckregelbereich bis max. 100 bar
            (zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000038 1,00 Stk
            Querdruckeinrichtung komplett mit Druckzylinder
            doppeltwirkend, Gewichtsausgleich, Druckschlauch
            und Absperrventil
            Gewichtsausgleich am unteren Horizontal-Zylinder entfällt

            Artikel 00000048 1,00 Stk
            Einzeldruckregelung für Querdruckeinrichtung,
            Druckregelbereich bis max. 100 bar
            (zum Verpressen von Kreuzsprossenfenster)

            Artikel 00000039 1,00 Stk
            Absperrventil am 3. Vertikalzylinder

            Artikel 00000039 1,00 Stk
            Absperrventil am oberen Horizontalzylinder

            Artikel 00000050 1,00 Stk
            Breiten-Ausgleichszulage für die Verpressung
            von kleinen Rahmen zur Überbrückung des
            1. Druckbalkens, inklusive Absperrventil am 1. Vertikalzylinder

            Artikel 00003117 1,00 Stk
            Grundausrüstung für Konterprofile

            Artikel 00099000
            Sämtliche Druckplatten und Widerlager
            mit Kunststoff belegt

            Artikel 00000049 1,00 Stk
            Dreieck-Studiofenster-Verpresseinrichtung
            bestehend aus: Arretier-Einrichtung der
            Vertikaldruckbalken und 3 aufsteckbaren, seitengeführten Pendeldruckplatten

            Artikel 00000063 1,00 Stk
            Doppelpendeldruckplatte
            für Spitzfenster (Dreieck)

            Artikel 00000042 1,00 Stk
            Maschine in zerlegbarer Ausführung
            d. h. Druckbalken auf Palette
            -------------------------------------

            Gesamtpreis in oben genannter Ausführung ab Lager Oberkochen: Auf Anfrage!

            -------------------------------------
            Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage!

            (Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom
            Orignal abweichen, Preise ntto, zzgl. MwSt. (Inland))



          Datenblatt
          Anfrage / Kontakt
          •
          •
          • 1
          •
          •

          TOP Hersteller:

          GÖTZINGER - GOETZINGER - PIZZI - STEMA -
